如何用Direct2D測量文字大小

 之前一邊做腳本引擎，一邊山寨一個自繪的native C++的GUI框架並且可以切換GDI或者Direct2D渲染模式。因為抄了WPF的那種高級自動布局功能，所以必然需要知道如何測量文字大小。Direct2D測量文字大小比較麻煩，不像GDI有直接函數，並且用中英文搜好像都沒人直接給出結果，還有人在博客上寫“這種事情好像辦不到”這樣的文字。不過經過我遍歷MSDN，還是找到了一個曲線救國的方法的，直接上代碼：

    首先是創建IDWriteTextFormat:

 1                     IDWriteFactory* dwriteFactory=GetDirectWriteFactory();
 2                     IDWriteTextFormat* format=0;
 3                     HRESULT hr=dwriteFactory->CreateTextFormat(
 4                         fontProperties.fontFamily.Buffer(),
 5                         NULL,
 6                         (fontProperties.bold?DWRITE_FONT_WEIGHT_BOLD:DWRITE_FONT_WEIGHT_NORMAL),
 7                         (fontProperties.italic?DWRITE_FONT_STYLE_ITALIC:DWRITE_FONT_STYLE_NORMAL),
 8                         DWRITE_FONT_STRETCH_NORMAL,
 9                         (FLOAT)fontProperties.size,
10                         L"",
11                         &format);
12                     if(!FAILED(hr))
13                     {
14                         format->SetWordWrapping(DWRITE_WORD_WRAPPING_NO_WRAP);
15                         return format;
16                     }
17                     else
18                     {
19                         return 0;
20                     }



    fontProperties是我自定義的一個結構就不用去管它了，參考MSDN就知道CreateTextFormat如何使用了。其中fontProperties.fontFamily是字體的名字。然後IDWriteTextFormat就扮演著GDI的“字體對象”的角色，可以用ID2D1RenderTarget進行繪制。ID2D1RenderTarget除了用IDWriteTextFormat當字體以外，還可以用IDWriteTextLayout當“添加多余信息的更復雜的字體”。測量文字的關鍵正是在這裡。

    接下來我們借助IDWriteTextFormat來創建IDWriteTextLayout：



 1                     IDWriteTextLayout* textLayout=0;
 2                     HRESULT hr=GetDirectWriteFactory()->CreateTextLayout(
 3                         oldText.Buffer(),
 4                         oldText.Length(),
 5                         textFormat,
 6                         0,
 7                         0,
 8                         &textLayout);
 9                     if(!FAILED(hr))
10                     {
11                         DWRITE_TEXT_METRICS metrics;
12                         hr=textLayout->GetMetrics(&metrics);
13                         if(!FAILED(hr))
14                         {
15                             minSize=Size((int)ceil(metrics.widthIncludingTrailingWhitespace), (int)ceil(metrics.height));
16                         }
17                         textLayout->Release();
18                         return;
19                     }



    這裡看minSize就知道如何測量文字的字體了。

    在這裡放一張暫時的圖片。我抄了WPF的那種方法，從布局和繪圖元素直接開始可以構造GUI，因此演示了如何使用這些東西來創造一個Win7的按鈕（帶動畫的哦）打開Vczh Library++3.0，下載代碼並打開Candidate\GUI\GuiDemo\GuiDemo.sln，按F5就可以看到了效果了：

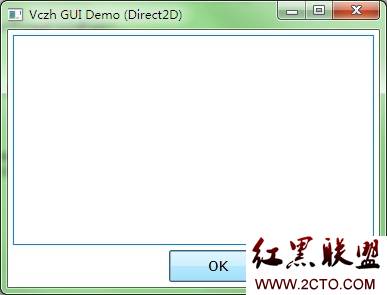

    這一個是Direct2D渲染的結果（我在工程文件指定了DXSDK的絕對路徑，如果你們安裝的地方不同改掉它既可編譯了）。按鈕基本上跟win7的效果一摸一樣，但是這裡使用Direct2D進行渲染。當按鈕尺寸變化的時候，那個復雜的邊框和裡面的兩個漸變和文字都可以自動對齊——但是這並不是hard code的，而是GUI的“布局功能”可以配置成這個樣子。像這兩個按鈕一直處於右下角也是“布局功能”可以提供的功能。大家可以理解為這東西類似於C#的TableLayoutPanel。

    現在剛剛做好了按鈕——跟WPF一樣可以更換template，不過因為反正沒人需要動態更換template所以我把template寫在了構造函數裡面，因此換膚這種事情就變得相當簡單了——只要用布局功能跟圖元拼湊成一個復雜的圖形，然後實現各個控件所規定的“template接口”響應外觀控制的消息就行了，內置動畫支持（這個要運行的時候才能觀察到）。

    為了方便，我在工程裡面除了Debug和Release以外還加入了DebugDirect2D和ReleaseDirect2D兩個配置，可以自由切換觀看demo
