VS2010開發MFC ActiveX,攝像頭拍照上傳Webservice(1)

編輯：C++入門知識

最近工作項目,BS中需要用到攝像頭拍照,,同時上傳到服務器,嘗試使用vc++做ActiveX來實現.

完全沒有使用過vc,上網搜索各種知識,初步完成.在這裡記錄下有幫助的資料.

第一步:編寫一個ActiveX

第二部:使用vfw.h開發攝像頭拍照功能

第三步:裁剪,轉換圖並上傳

轉載出處:http://blog.csdn.net/longhuahaha/article/details/8556964

1.ActiveX的基本概念

ActiveX控件可以看作是一個極小的服務器應用程序，它不能獨立運行，必須嵌入到某個容器程序中，與該容器一起運行。這個容器包括WEB網頁，應用程序窗體等。。。

ActiveX控件的後綴名是OCX或者DLL。一般是以OCX和動態庫共存的形式打包成cab或者exe的文件放在服務器上，客戶端下載後運行安裝cab或exe解壓成OCX和動態庫共存的文件，然後注冊ocx文件。

ActiveX控件是基於com標准，使得軟件部件在網絡環境中進行交互的技術集。它與具體的編程語言無關。作為針對Internet應用開發的技術，ActiveX被廣泛應用於WEB服務器以及客戶端的各個方面。同時，ActiveX技術也被用於方便地創建普通的桌面應用程序，此外ActiveX一般具有界面。

2.三個概念：ActiveX、OLE和COM

從時間的角度講，OLE是最早出現的，然後是COM和 ActiveX；從體系結構角度講，OLE和ActiveX是建立在COM之上的，所以COM是基礎；單從名稱角度講，OLE、ActiveX是兩個商標名稱，而COM則是一個純技術名詞，這也是大家更多的聽說ActiveX和OLE的原因。COM是應OLE的需求而誕生的，所以雖然COM是OLE的基礎，但OLE的產生卻在COM之前。COM的基本出發點是，讓某個軟件通過一個通用的機構為另一個軟件提供服務。ActiveX最核心的技術還是COM。ActiveX和OLE的最大不同在於，OLE針對的是桌面上應用軟件和文件之間的集成，而 ActiveX則以提供進一步的網絡應用與用戶交互為主。COM對象可以用C++、Java和VB等任意一種語言編寫，並可以用DLL或作為不同過程工作的執行文件的形式來實現。使用COM對象的浏覽器，無需關心對象是用什麼語言寫的，也無須關心它是以DLL還是以另外的過程來執行的。從浏覽器端看，無任何區別。這樣一個通用的處理技巧非常有用。

3.ActiveX控件工程的創建

使用VS2010有兩種方式可以創建ActiveX工程，

第一種：創建“MFC ActiveX 控件”工程；

第二種：創建“ATL 項目”。由於使用ATL開發ActiveX控件需要了解com技術，對程序員的要求也較高，開發時間也較長，所以如果ActiveX只在windows操作系統下運行，那麼就使用“MFC ActiveX 控件”工程來快速建立ActiveX控件。但是這裡要注意了：使用“MFC ActiveX 控件”工程來快速建立ActiveX控件，他不僅要建立在windows操作系統下，還必須在windows操作系統下安裝c++依賴庫安裝包，因為MFC是建立在微軟的c++動態庫的基礎上的。所以這兩種方式各有優缺點，根據項目需求來選擇適合的方式。

4.使用VS2010創建MFC ActiveX工程項目步驟

由於使用ATL進行ActiveX工程的創建難度比較大，所以這裡先使用“MFC ActiveX 控件”工程來創建一個簡單的ActiveX控件。

第一：新建項目-》選擇“MFC ActiveX 控件”工程，給項目命名TestMfcAtlDebug，點擊確定，彈出“控件向導”對話框

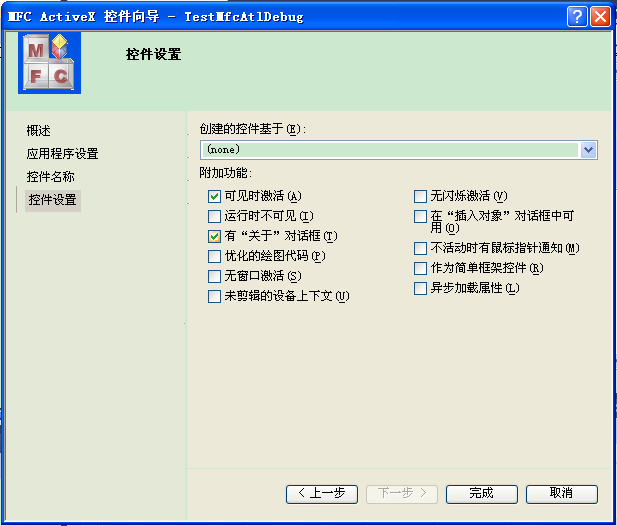

第二：在概述，應用程序設置，控件名稱和控件設置都可以選擇默認，然後點擊“完成”，這樣“MFC ActiveX 控件”工程創建完成

5.分析“MFC ActiveX 控件”工程的三個重要的類以及對外接口定義文件idl

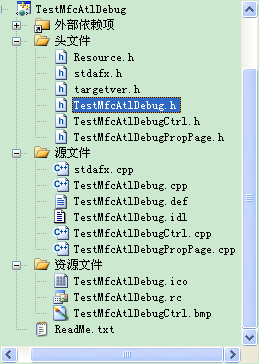

使用向導創建完工程可以看到自動生成了三個類，TestMfcAtlDebug，TestMfcAtlDebugCtrl和TestMfcAtlDebugPropPage

可以打開上面三個類的頭文件及cpp文件，發現它們都是派生類。

TestMfcAtlDebug：cpp文件中定義了DllRegisterServer和DllUnregisterServer，可以發現ActiveX的注冊和反組冊都與該類有關。

TestMfcAtlDebugCtrl：可以發現該頭文件中聲明了消息映射（讓ActiveX控件程序可以接受系統發送的事件通知，如窗體創建和關閉事件），調度映射（讓外部調用程序（包含ActiveX的容器）可以方便地訪問ActiveX控件的屬性和方法），事件映射（讓ActiveX控件可以向外部調用程序（包含ActiveX的容器）發送事件通知）。也就是說對ActiveX控件的窗口操作都將在這個類中完成，包括ActiveX控件的創建，重繪，以及在此類中創建可視MFC窗體。

TestMfcAtlDebugPropPage：顯示ActiveX控件的屬性頁的

讓我們來看看最重要的部分：對外接口定義文件TestMfcAtlDebug.idl，代碼如下：

[cpp] view plaincopyprint?

#include <olectl.h>
#include <idispids.h>
[ uuid(69EE37F4-8B36-495F-9F60-5E3AAF2FB494), version(1.0),
control ]
library TestMfcAtlDebugLib
{
importlib(STDOLE_TLB);
// CTestMfcAtlDebugCtrl 的主調度接口
[
uuid(6B60346D-5CCD-4907-83F4-51938558A9B7)
]
dispinterface _DTestMfcAtlDebug
{
properties:
methods:
[id(DISPID_ABOUTBOX)] void AboutBox();
};
// CTestMfcAtlDebugCtrl 的事件調度接口
[
uuid(E26ECC46-9BA2-4C25-A4DD-A690560A5113)
]
dispinterface _DTestMfcAtlDebugEvents
{
properties:
// 事件接口沒有任何屬性
methods:
};
// CTestMfcAtlDebugCtrl 的類信息
[
uuid(DD0CF7EF-A181-428C-B5FC-C44A1C13CA43)
]
coclass TestMfcAtlDebug
{
[default] dispinterface _DTestMfcAtlDebug;
[default, source] dispinterface _DTestMfcAtlDebugEvents;
};
};

這個就是對外接口定義文件，如果外部程序想要調用ActiveX的方法，屬性以及在注冊表注冊的classid（WEB網頁調用需要使用），就必須了解這個文件，這個文件可以分為四個部分來看：

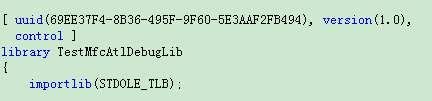

首先是TestMfcAtlDebug.Lib這個庫信息

這個就不做詳解

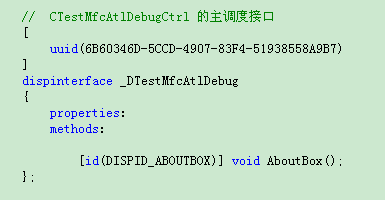

第二部分是調度映射的接口信息，該接口信息包含了屬性（如控件背景色）和對外方法

裡面定義了一個方法AboutBox（），該方法就可以被外部程序調用，在該接口裡定義的函數都是純虛函數，這些函數的實現都是在TestMfcAtlDebugCtrl中完成的，MFC通過底層的封裝，讓TestMfcAtlDebugCtrl類繼承這個接口，實現函數。

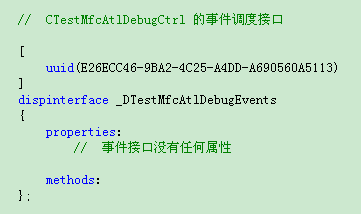

第三部分是事件映射的接口信息

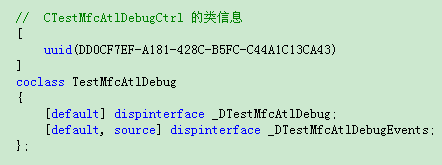

第四部分是類的信息，其中uuid就是ActiveX控件注冊到注冊表的classid，它是ActiveX注冊後在系統內的唯一標識，WEB網頁就是使用這個ID加載ActiveX控件的

6.定義調度映射和事件映射方法，提供給外部調用者使用
那麼怎麼定義新的調度映射和事件映射方法呢，如果手動定義很不方便，當然使用編譯器進行定義，步驟是打開類視圖：

可以看到TestMfcAtlDebugLib中有_DTestMfcAtlDebug和_DTestMfcAtlDebugEvents，在_DTestMfcAtlDebug項中可以右鍵-》添加方法（或屬性），該操作是完成調度映射的方法和屬性的添加；在_DTestMfcAtlDebugEvents項中可以右鍵-》添加方法（或屬性），該操作是完成事件映射的方法和屬性的添加。

舉個例子，如果要添加一個調度映射的方法Fuck2（），使得外部可以調用：

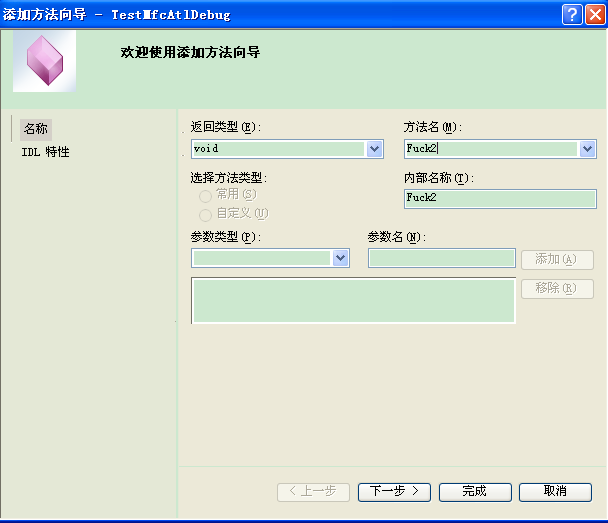

在_DTestMfcAtlDebug項中可以右鍵-》添加方法，設置框

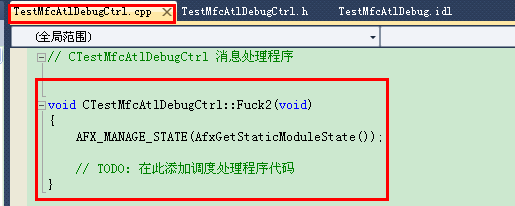

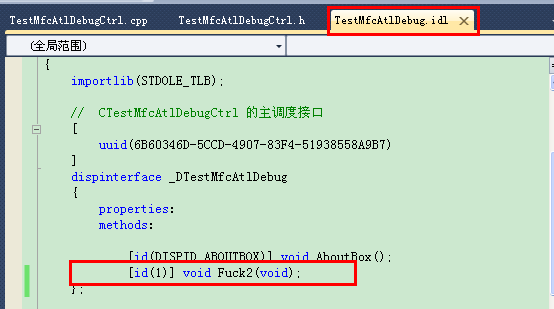

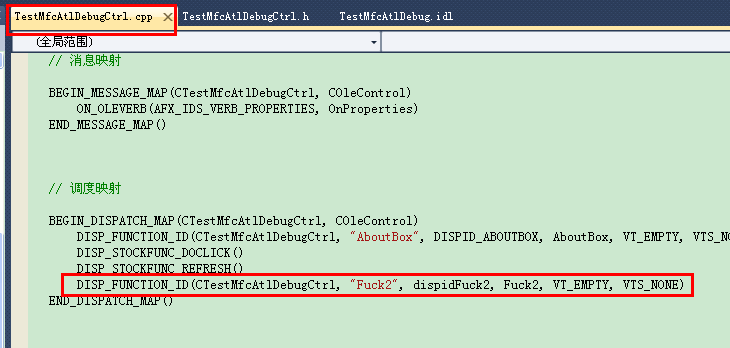

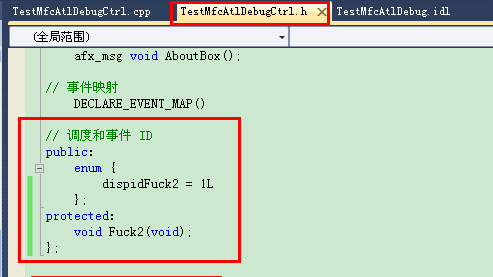

填寫完信息後點擊完成，外部就可以調用方法Fuck2，同時ActiveX控件項目代碼的內部將會在三個文件中新增代碼：

1.在

2.在

3.在

7.注冊ActiveX控件

按照上面的步驟已經完成簡單ActiveX控件（無窗體界面的控件）的編寫，重新生成後會在Debug下生成一個TestMfcAtlDebug.ocx的文件，使用windows的dos窗口可以注冊這個ActiveX控件

步驟：

首先win+R鍵打開運行，然後輸入注冊命令：regsvr32 c:\.......\TestMfcAtlDebug.ocx（反注冊命令：regsvr32 c:\.......\TestMfcAtlDebug.ocx -u）

有兩種情況會導致控件注冊失敗：

第一種：使用非Administrator用戶登入系統會由於權限不足而無法注冊com組件，這時候就必須使用Administrator用戶登入操作系統

第二種：ActiveX控件所依賴的dll庫被程序給占用，就會導致注冊失敗，解決辦法是將正在運行的程序關閉就可以

8.測試ActiveX控件的方法

按照上面的步驟已經完成ActiveX控件的編寫，也將這個控件注冊成功了，那麼怎麼測試這個控件呢，有三種方式：

第一種：使用html網頁來測試

在TestMfcActiveX.htm的文件中編寫代碼如下：

[html] view plaincopyprint?

<HTML>
<HEAD>
<TITLE>Test ActiveX</TITLE>
</HEAD>
<OBJECT ID="TestMfcAtl Control" WIDTH=528 HEIGHT=545 classid="CLSID:DD0CF7EF-A181-428C-B5FC-C44A1C13CA43">
<PARAM NAME="_Version" VALUE="65536">
<PARAM NAME="_ExtentX" VALUE="12806">
<PARAM NAME="_ExtentY" VALUE="1747">
<PARAM NAME="_StockProps" VALUE="0">
</OBJECT>
</HTML>

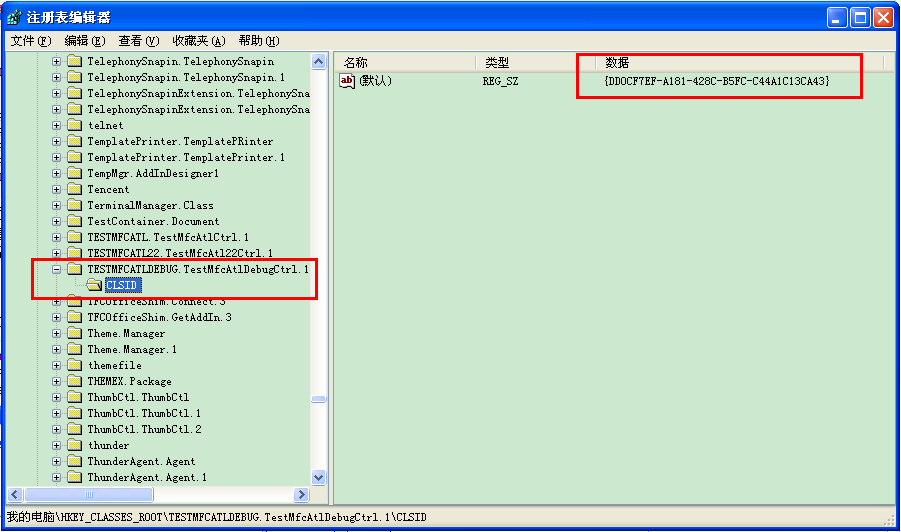

注意上面的classid就是在idl文件中類的uuid，然後打開這個網頁就會顯示ActiveX控件。上面的classid在控件成功注冊後也可以通過注冊表查找，具體方法是win+R鍵，輸入regedit命令，就會彈出“注冊表編輯器”，位置在“HKET_CLASSES_ROOT”中，根據你控件的名稱，快速按下前三個字母，然後就可以定位到比較好找的位置，如下圖

第二種：建立Mfc應用程序，在Mfc窗口右鍵-》插入“ActiveX”控件，然後就會在MFC的窗體上顯示ActiveX控件

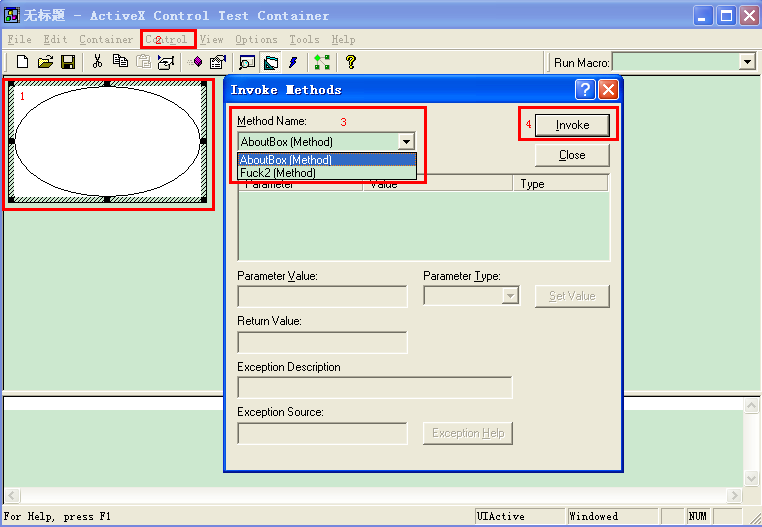

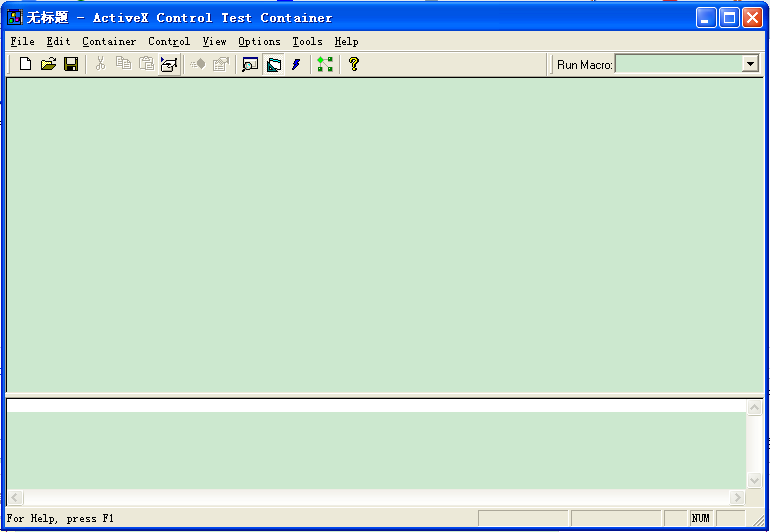

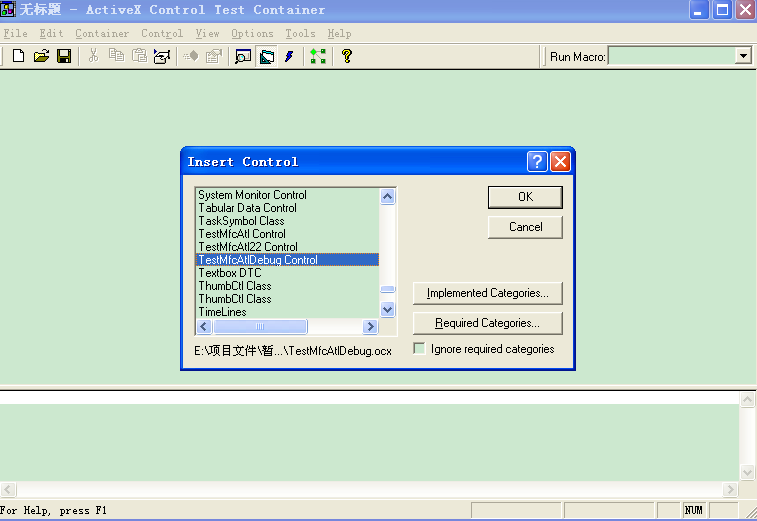

第三種：也是最方便的一種方法，就是使用vs自帶的ActiveX Control Test Container來測試ActiveX控件，但是VS2010在“工具”中沒有這一項，那麼我們首先可以手動把這個工具添加到VS2010裡，首先找到C:\Program Files\Microsoft Visual Studio 10.0\Samples\2052\C++\MFC\ole\TstCon\TstCon.sln，然後使用VS2010打開解決方案TstCon.sln，編譯項目TCProps和TstCon，編譯完成後會在C:\Program Files\Microsoft Visual Studio 10.0\Samples\2052\C++\MFC\ole\TstCon\Debug\中生成TstCon.exe執行程序，這個執行程序就是ActiveX Control Test Container，接下來我們就在VS2010中的工具中添加這個TstCon.exe，在VS2010中的“工具”菜單項中選擇“外部工具”，在彈出的窗體中添加一個新的工具，標題為ActiveX Control Test Container，命令為C:\Program Files\Microsoft Visual Studio 10.0\Samples\2052\C++\MFC\ole\TstCon\Debug\TstCon.exe，然後點擊確定就可以完成工具的添加了。
