在前面我們講過了如何初始化D3D11Device設備初始化等等，這裡所講的繪制圖形將在上一篇文章的項目裡進行擴展，在屏幕中繪制圖形。在3D的呈現中最小的單位為三角形，無論我們看到的是多麼大或多麼小的，都是有一個或很多個三角形通過各種方向，角度構成的，當然這會涉及到很多數學中的幾何學問題，最悲劇的就是我在大學裡卻沒學好代數以及幾何學，有學也忘記了。不過Directx SDK中以及為我們解決了很多幾何上的問題，通過他們的方法就可以得到結果，說了這麼多目的就是我告訴大家，要掌握高階運用，必然要學會基礎知識，所以我們這裡就來學習一下如何在屏幕上繪制一個三角形，並塗上顏色。
一個三角形由三個點組成，也可以說坐標。在坐標系裡，三個不同的點就可以組成一個唯一的三角形，當然也就是唯一的面，我想3D圖形是由很多個面組成的，這也就是最小單位為三角形的原因。為了能夠讓GPU（就是顯卡中的CPU，簡單的認為一下，(*^__^*) ）呈現三角形，我們必須告訴他三個點的坐標，那樣他才能夠在屏幕中顯示出來。例如：在2D中，我們要在屏幕中畫出如下的圖示的三角形，就必須告訴GPU他們三個頂點(0,0),(0,1),(1,0)的坐標，那樣GPU才能夠畫出他們。
我們已經知道要把頂點告訴GPU，但是如何告訴他們呢？在Direct3D 11中，頂點信息如三角形三個頂點的坐標是存儲在一個緩存資源中的，叫做頂點緩存（Vertex Buffer）。我們必須創建一個足夠大的頂點緩存，讓他能夠承載三角形的三個頂點坐標信息。
INPUT LAYOUT
一個頂點不只包含一個坐標，還可能包含一個或多個顏色值，紋理坐標等等，而Input Layout就是定義這些信息如何在內存中存儲：不同數據類型將會有不同的大小， 當然不同的大小也決定著不同的存儲順序。和C語言很像，一個頂點一般使用一個結構來定義。在這裡，我們只需要定義一個三角形頂點的坐標，所以我們只要使用XMFLOAT3來定義一個坐標，具體代碼如下：
// 3D Vector; 32 bit floating point components
typedef struct _XMFLOAT3
{
FLOAT x;
FLOAT y;
FLOAT z;
#ifdef __cplusplus
_XMFLOAT3() {};
_XMFLOAT3(FLOAT _x, FLOAT _y, FLOAT _z) : x(_x), y(_y), z(_z) {};
_XMFLOAT3(CONST FLOAT *pArray);
_XMFLOAT3& operator= (CONST _XMFLOAT3& Float3);
#endif // __cplusplus
} XMFLOAT3;
// 以上是XMFLOAT3的結構信息，在3D中坐標的結構
struct SimpleVertex
{
XMFLOAT3 Pos; // Position
};
我們定義了一個SimpleVertex結構，就是為了存儲三角形的頂點坐標，為了能夠讓GPU了解並且能夠在內存中獲得相關信息，我們就必須使用到Input Layout。在Direct 3D 11中，一個Input Layout被定義成能夠讓GPU識別的結構信息，每一個頂點屬性可以使用一個叫D3D11_INPUT_ELEMENT_DESC結構來進行描述。不同的頂點信息可以通過定義一個數組來解決這個問題，那樣每一個頂點都能夠進行描述，下面讓我們來了解一下這個結構的具體屬性。
typedef struct D3D11_INPUT_ELEMENT_DESC {
LPCSTR SemanticName;
UINT SemanticIndex;
DXGI_FORMAT Format;
UINT InputSlot;
UINT AlignedByteOffset;
D3D11_INPUT_CLASSIFICATION InputSlotClass;
UINT InstanceDataStepRate;
} D3D11_INPUT_ELEMENT_DESC;
屬性說明：
SemanticName：用來描述目的或名稱的字符，只要任何符合C語言結構的字符串都可以使用，並且忽略大小寫，比如用於描述頂點坐標可以使用“POSITION”字符串。
SemanticIndex：這個用來描述索引，當SemanticName相同的情況下就可以使用索引來描述到底哪個才是當前需要的。因為一個頂點可能包含多個顏色，或紋理坐標等等，例如多個顏色可以使用如COLOR0,COLOR1來描述，也可以都是用COLOR來描述，使用0和1來填充SemanticIndex。
Format：描述這個數據的數據類型，如：DXGI_FORMAT_R32G32B32_FLOAT描述3個32位的float數據類型，即12字節長度；而DXGI_FORMAT_R16G16B16A16_UINT表示4個16位的uint數據類型，即8字節長度。
InputSlot：輸入槽，在前面提到過的，每一個頂點信息都通過一個Vertex Buffer輸入讓GPU識別，在Direct 3D 11中多個頂點信息可以同時的輸入，最多可以有16個，這樣就需要讓GPU知道當前將使用哪個Vertex Buffer信息，也就是這個值將在0到15之間了。
AlignedByteOffset:內存偏移量，告訴GPU當前緩存內存起始偏移量。
InputSlotClass:這個一般使用D3D11_INPUT_PER_VERTEX_DATA來填充，當使用實例數據類型時，將使用D3D11_INPUT_PER_INSTANCE_DATA，這個是比較高級的或許在我們以後的學習當中會遇到，這裡我們不大清楚，就先放過。
InstanceDataStepRate:這個用於D3D11_INPUT_PER_INSTANCE_DATA時候，如果不是則必須將其設置為0。
了解了上面的信息，我們就可以定義我們自己的
D3D11_INPUT_ELEMENT_DESC了，具體代碼如下所示：
1 // Define the input layout
2 D3D11_INPUT_ELEMENT_DESC layout[] =
3 {
4 { "POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D11_INPUT_PER_VERTEX_DATA, 0 },
5 };
6 UINT numElements = ARRAYSIZE( layout );
Vertex Layout
頂點布局主要就是為了給頂點著色器(Vertex Shader)提供計算的【注：也許這個描述不正確】，為了創建一個頂點布局就需要頂點著色器輸入簽名，我們使用ID3DBlob接口對象來描述，而ID3DBlob接口通過D3DX11CompileFromFile來檢索頂點著色器包含簽名的二進制數據。只要我們有了這個數據，就可以通過ID3D11Device::CreateInputLayout()方法來創建我們的Vertex Layout對象，和使用ID3D11DeviceContext::IASetInputLayout()方法來激活它，具體代碼如下：
2 if( FAILED( g_pd3dDevice->CreateInputLayout( layout, numElements, pVSBlob->GetBufferPointer(),
3 pVSBlob->GetBufferSize(), &g_pVertexLayout ) ) )
4 return FALSE;
5 // Set the input layout
6 g_pImmediateContext->IASetInputLayout( g_pVertexLayout );
創建Vertex Buffer
知道了上面的內容我們還需要做一件事，在初始化時我們必須創建一個Vertex Buffer並且承載了這個頂點的數據信息。為了創建Vertex Buffer，必須填充兩個結構D3D11_BUFFER_DESC和D3D11_SUBRESOURCE_DATA，然後使用ID3D11Device::CreateBuffer()方法進行創建。D3D11_BUFFER_DESC結構對Vertex Buffer要創建的內容對象進行描述，而
D3D11_SUBRESOURCE_DATA則是包含了具體的數據信息，這些數據信息在創建時會進行拷貝。創建緩存和初始化是在同一時間完成的，在創建後我們可以使用ID3D11DeviceContext::IASetVertexBuffers()方法將其綁定到設備中，那樣我們就可以在屏幕上呈現出來了，具體代碼如下：
SimpleVertex vertices[] =
{
XMFLOAT3( 0.0f, 0.5f, 0.5f ),
XMFLOAT3( 0.5f, -0.5f, 0.5f ),
XMFLOAT3( -0.5f, -0.5f, 0.5f ),
};
D3D11_BUFFER_DESC bd;
ZeroMemory( &bd, sizeof(bd) );
bd.Usage = D3D11_USAGE_DEFAULT;
bd.ByteWidth = sizeof( SimpleVertex ) * 3;
bd.BindFlags = D3D11_BIND_VERTEX_BUFFER;
bd.CPUAccessFlags = 0;
bd.MiscFlags = 0;
D3D11_SUBRESOURCE_DATA InitData;
ZeroMemory( &InitData, sizeof(InitData) );
InitData.pSysMem = vertices;
if( FAILED( g_pd3dDevice->CreateBuffer( &bd, &InitData, &g_pVertexBuffer ) ) )
return FALSE;
// Set vertex buffer
UINT stride = sizeof( SimpleVertex );
UINT offset = 0;
g_pImmediateContext->IASetVertexBuffers( 0, 1, &g_pVertexBuffer, &stride, &offset );
Primitive Topology (原型拓撲結構)

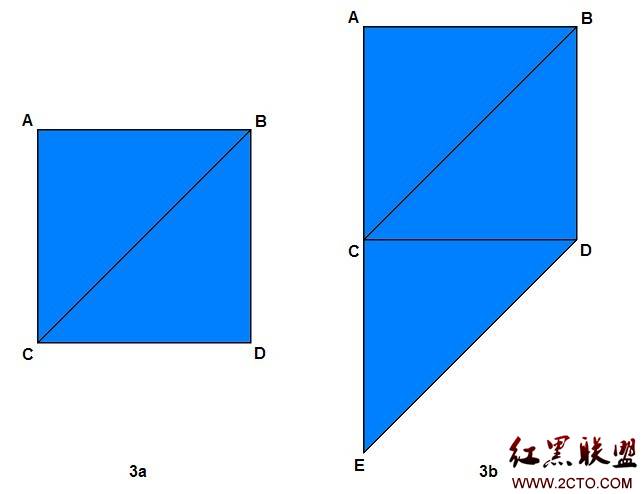

從上面我們可以得知，如果要呈現一個三角形那樣就需要將三個頂點信息告知GPU，那樣如果兩個三角形就必須告訴GPU6個頂點的信息，如果一個四邊形（兩個三角形組成），也就是說有兩個頂點是共有的，PrimitiveTopology就是為了解決這個問題的。在四邊形中，只要傳入是個頂點信息，就可以畫出四邊形了，如圖所示，就可以很好的理解了。
如上圖，如果要呈現3a中的圖，只要告訴GPU是個頂點，GPU就會直接畫出這個四邊形了，當然也要注意一下順序：A B C D，其實在Vertex Buffer中描述的是A B C和B C D，這樣 B C兩點是共用的，當然在3b圖形中也一樣。我們只要設置如下代碼就可以得到，如下所示：
g_pImmediateContext->IASetPrimitiveTopology( D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST );
接下來就是畫出三角形，以上這些都是在設備初始化後進行的。而畫出三角形就需要用到頂點和像素著色器，具體代碼如下：
void Render()
{
// Clear the back buffer
float ClearColor[4] = { 0.0f, 0.125f, 0.3f, 1.0f }; // red,green,blue,alpha
g_pImmediateContext->ClearRenderTargetView( g_pRenderTargetView, ClearColor );
// Render a triangle
g_pImmediateContext->VSSetShader( g_pVertexShader, NULL, 0 );
g_pImmediateContext->PSSetShader( g_pPixelShader, NULL, 0 );
g_pImmediateContext->Draw( 3, 0 );
// Present the information rendered to the back buffer to the front buffer (the screen)
g_pSwapChain->Present( 0, 0 );
}

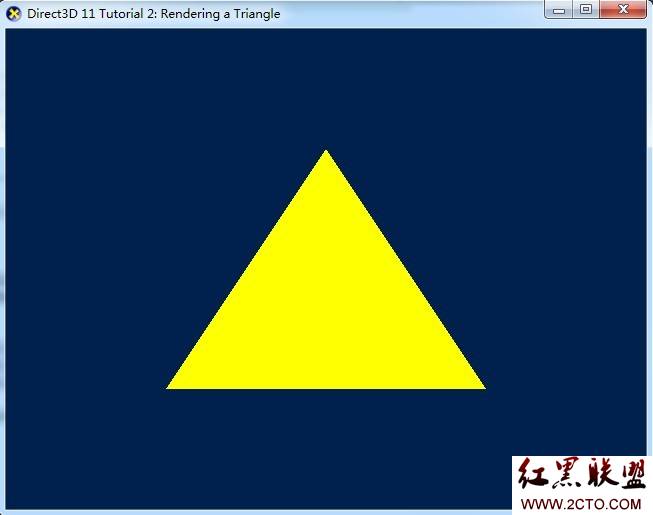

最終顯示結果如下：
