OpenCV HOGDescriptor 參數圖解

最近要做圖像特征提取，可能要用下HOG特征，所以研究了下OpenCV的HOG描述子。OpenCV中的HOG特征提取功能使用了HOGDescriptor這個類來進行封裝，其中也有現成的行人檢測的接口。然而，無論是OpenCV官方說明文檔還是各個中英文網站目前都沒有這個類的使用說明，所以在這裡把研究的部分心得分享一下。
      首先我們進入HOGDescriptor所在的頭文件，看看它的構造函數需要哪些參數。

[cpp]
CV_WRAP HOGDescriptor() : winSize(64,128), blockSize(16,16), blockStride(8,8),
    cellSize(8,8), nbins(9), derivAperture(1), winSigma(-1),
    histogramNormType(HOGDescriptor::L2Hys), L2HysThreshold(0.2), gammaCorrection(true),
    nlevels(HOGDescriptor::DEFAULT_NLEVELS)
{}
[cpp]
CV_WRAP HOGDescriptor(Size _winSize, Size _blockSize, Size _blockStride,
              Size _cellSize, int _nbins, int _derivAperture=1, double _winSigma=-1,
              int _histogramNormType=HOGDescriptor::L2Hys,
              double _L2HysThreshold=0.2, bool _gammaCorrection=false,
              int _nlevels=HOGDescriptor::DEFAULT_NLEVELS)
: winSize(_winSize), blockSize(_blockSize), blockStride(_blockStride), cellSize(_cellSize),
nbins(_nbins), derivAperture(_derivAperture), winSigma(_winSigma),
histogramNormType(_histogramNormType), L2HysThreshold(_L2HysThreshold),
gammaCorrection(_gammaCorrection), nlevels(_nlevels)
{}
[cpp]
CV_WRAP HOGDescriptor(const String& filename)
{
    load(filename);
}
[cpp] view plaincopy
HOGDescriptor(const HOGDescriptor& d)
{
    d.copyTo(*this);
}
      我們看到HOGDescriptor一共有4個構造函數，前三個有CV_WRAP前綴，表示它們是從DLL裡導出的函數，即我們在程序當中可以調用的函數；最後一個沒有上述的前綴，所以我們暫時用不到，它其實就是一個拷貝構造函數。

      下面我們就把注意力放在前面的構造函數的參數上面吧，這裡有幾個重要的參數要研究下：winSize(64,128), blockSize(16,16), blockStride(8,8), cellSize(8,8), nbins(9)。上面這些都是HOGDescriptor的成員變量，括號裡的數值是它們的默認值，它們反應了HOG描述子的參數。這裡做了幾個示意圖來表示它們的含義。

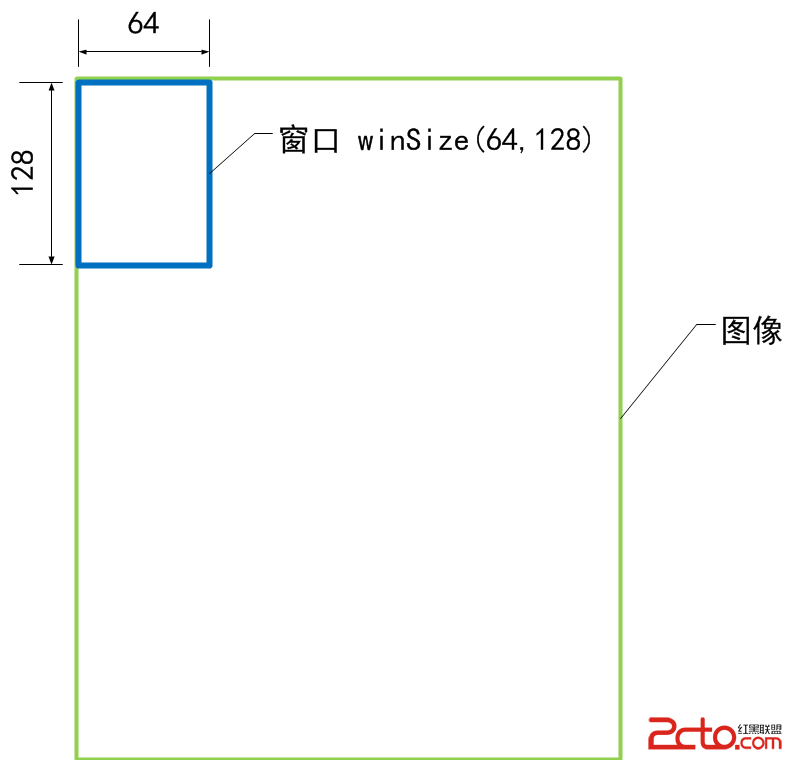

      窗口大小 winSize

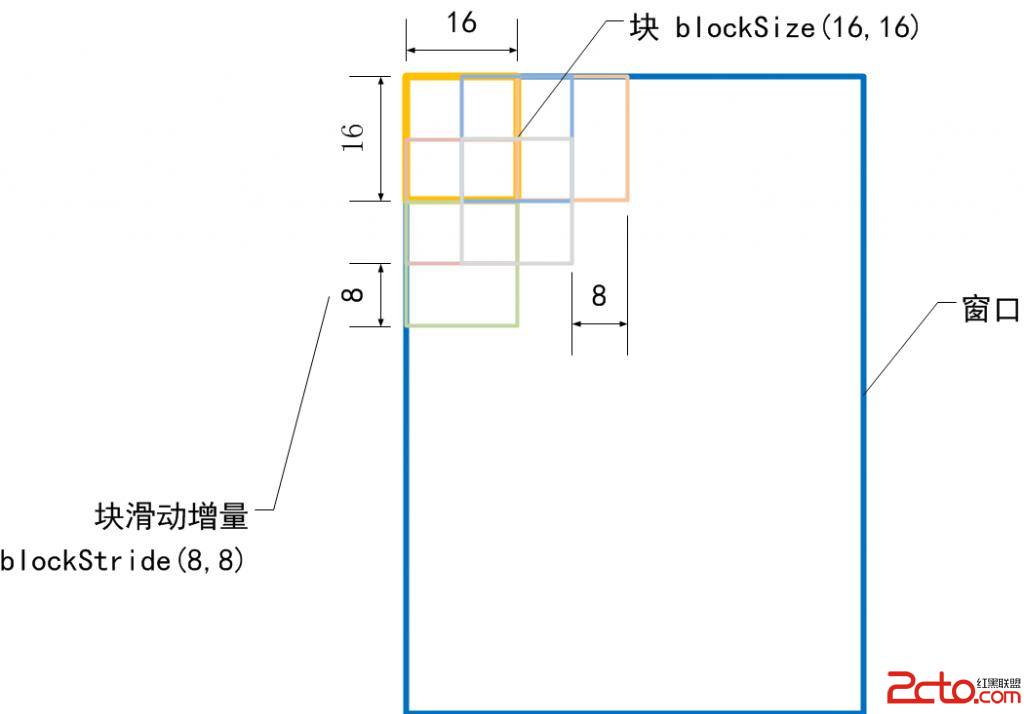

      塊大小 blockSize

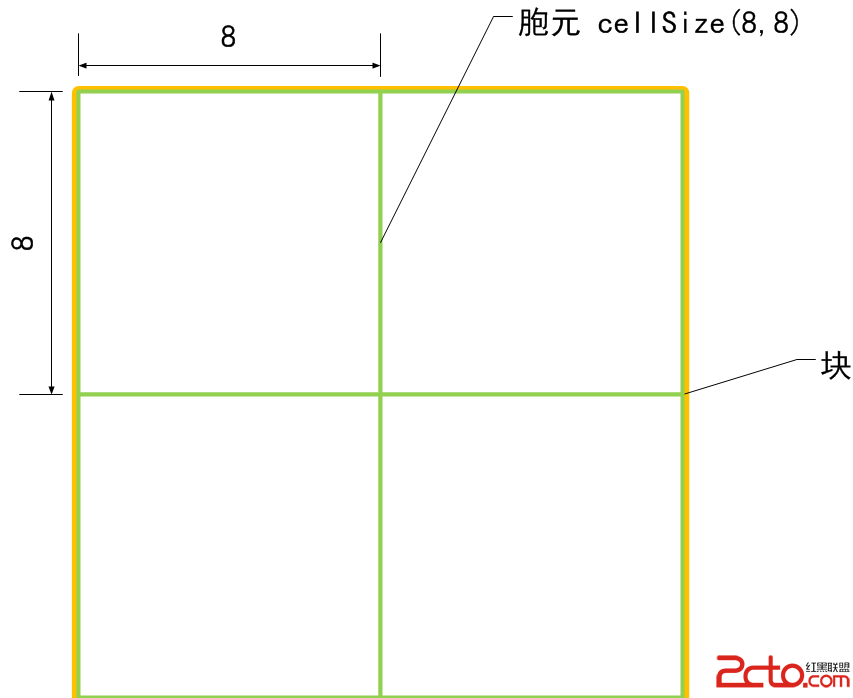

      胞元大小 cellSize

      梯度方向數 nbins

      nBins表示在一個胞元（cell）中統計梯度的方向數目，例如nBins=9時，在一個胞元內統計9個方向的梯度直方圖，每個方向為180/9=20度。

      HOG描述子維度

      在確定了上述的參數後，我們就可以計算出一個HOG描述子的維度了。OpenCV中的HOG源代碼是按照下面的式子計算出描述子的維度的。

[cpp]
size_t HOGDescriptor::getDescriptorSize() const
{
    CV_Assert(blockSize.width % cellSize.width == 0 &&
        blockSize.height % cellSize.height == 0);
    CV_Assert((winSize.width - blockSize.width) % blockStride.width == 0 &&
        (winSize.height - blockSize.height) % blockStride.height == 0 );
    return (size_t)nbins* www.2cto.com
        (blockSize.width/cellSize.width)*
        (blockSize.height/cellSize.height)*
        ((winSize.width - blockSize.width)/blockStride.width + 1)*
        ((winSize.height - blockSize.height)/blockStride.height + 1);
}
