一段代碼的stack調用分析:
下面分析的代碼：
[cpp]
/*
* =====================================================================================
*
* Filename: stack.c
*
* Description: gdb 棧的使用,對棧的分析過程
*
* Version: 1.0
* Created: 2013年02月10日 13時48分02秒
* Revision: none
* Compiler: gcc
*
* Author: LeoK,
* Organization:
*
* =====================================================================================
*/
#include <stdlib.h>
#include <stdio.h>
#include <ctype.h>
#include <stdlib.h>
#define MAX (1UL<<20)
typedef unsigned long long u64;
typedef unsigned int u32;
u32 max_addend = MAX;
u64 sum_till_MAX(u32 n)
{
u64 sum;
n++;
sum = n;
if (n < max_addend)
{
sum += sum_till_MAX(n);
}
return sum;
}
int main(int argc, char** argv)
{
u64 sum = 0;
if (argc == 2 && isdigit(*(argv[1])))
max_addend = strtoul(argv[1], NULL, 0);
if (max_addend >= MAX || max_addend == 0)
{
fprintf(stderr, "Invalid number is specidied\n");
return 1;
} www.2cto.com
sum = sum_till_MAX(0);
printf("sum(0..%lu) = %llu\n", max_addend, sum);
return 0;
}
圖1 main函數的匯編代碼
其中main調用了sum_till_MAX
步驟1：圖1 movl $0x0, (%esp)，這個匯編代碼就是main 調用sum_till_MAX的准備工作.
主要完成的就是stack.c:51行,把0函數參數傳進來(代碼是圖2).
圖2
執行完步驟1此時的棧如下，因為程序執行的時候都是邏輯地址，所以棧地址就假設開始為0x8fff0000開始
Address Content Expain
0x8fff0000 0x0 $esp指向這裡
0x8ffefffc ??? 內容random
0x8ffefff8 ??? 內容random
0x8ffefff4 ??? 內容random
0x8ffefff0 ??? 內容random
0x8ffeffec ??? 內容random
0x8ffeffe8 ??? 內容random
0x8ffeffe4 ??? 內容random
0x8ffeffe0 ??? 內容random
圖3 步驟1完成之後棧的內容
注意：如果函數是多參數的，那麼參數的入棧順序是從右向左入棧，such as
int sum(int a, int b, int c)
這個函數的入棧順序是push c =>push b=> push a這個做的原因可能是函數執行可變參數的原因吧
步驟2 main函數調用call sum_till_MAX這個函數首先把eip壓棧,eip就是程序的執行的下一個地址，此時的stack如圖4
Address Content Expain
0x8fff0000 0x0 push 0
0x8ffefffc 0x0804858d 寄存器eip esp指向這裡
0x8ffefff8 ??? 內容random
0x8ffefff4 ??? 內容random
0x8ffefff0 ??? 內容random
0x8ffeffec ??? 內容random
0x8ffeffe8 ??? 內容random
0x8ffeffe4 ??? 內容random
0x8ffeffe0 ??? 內容random
圖4步驟2完畢stack情況
下面進入到sum_till_MAX函數

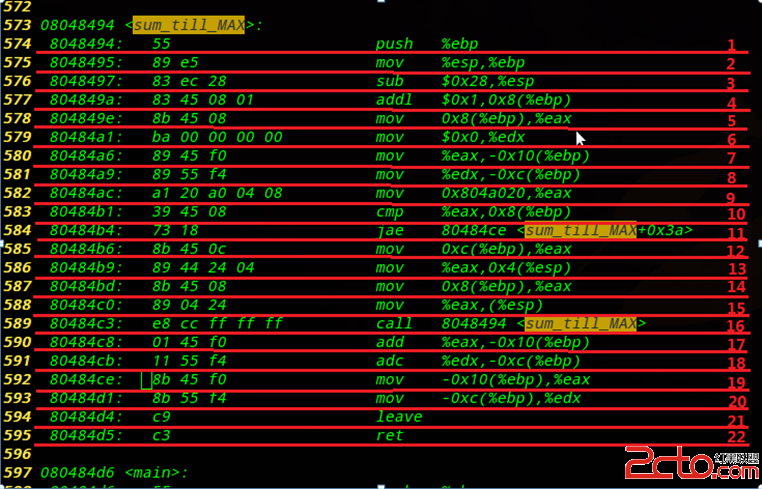

sum_till_MAX的反匯編代碼如下:
圖5sum_till_MAX函數匯編代碼
步驟1 push %ebp把調用sum_till_MAX函數的ebp進行壓棧，恢復上一層棧幀的時候使用，此時棧如下:
Address Content Expain
0x8fff0000 0x0 push 0
0x8ffefffc 0x0804858d 寄存器eip
0x8ffefff8 $ebp 上一個棧幀的棧基址 $esp指向這裡
0x8ffefff4 ??? 內容 random
0x8ffefff0 ??? 內容random
0x8ffeffec ??? 內容random
0x8ffeffe8 ??? 內容random
0x8ffeffe4 ??? 內容random
0x8ffeffe0 ??? 內容random
步驟2 mov %esp , %ebp這段代碼表示把ebp指向esp也是就是地址0x8ffefff4地址。
步驟3 sub $0x28 , %esp表示把esp指針指向0x8ffefff4-0x28=0x8FFEFFCC,也就是為函數內部開辟新的占空間，是2*16+8=40個字節。
此時棧如下:
Address Content Expain
0x8fff0000 0x0 push 0
0x8ffefffc 0x0804858d 寄存器eip
0x8ffefff8 $ebp 上一個棧幀的棧基址
0x8ffefff4 ??? $ebp指向這裡
0x8ffefff0 ??? 內容random
0x8ffeffec ??? 內容random
…
…
…
0x8ffeffcc ??? esp指向這裡
步驟4 addl $0x1, 0x8(%ebp)這段代碼是把0拿出來(%ebp+0x8),進行++
步驟5 mov 0x8(%ebp), %eax 把變量n放到eax寄存器中
步驟6 mov 0x0 , %edx 把寄存器edx清零
步驟7 mov %eax , -0x10(%ebp)這個是sum =n 把n賦值給sum
步驟21 leave指令為刪除棧幀的執行，它執行與1和2相反的處理，以釋放以前的棧。
步驟22 ret 為子程序返回指令，將棧中保存的返回地址POP到程序計數寄存器中，將控制權返回給調用者.
