串口通信IN C++(適用於Microsoft Visual Studio 2010/2012/2013 ,VC++6.0 )

軟硬件平台簡介

CPU：P4 2G及以上兼容於80x86架構的中央處理器

內存：1G及以上

硬盤：80G及以上

網卡：100M及以上

操作系統：Windows XP及以上

軟件：VS2010/2012/2013Visual C++ 6.0 Keil uVision3-4 STC_ISP_V488/友善串口助手

硬件：眾多、不勝數

2.總體設計思想

串口通訊把數據的字節分解成單個的二進制比特流依次傳輸，其結構簡單，連接線少，應用非常廣泛。實現串口通信的方法很多。如：利用標准通信函數實現串口通信、利用API實現串口通信和利用ActiveX控件實現。

本文主要采用ActiveX控件Microsoft CommunicationsControl(MSComm)編程，Windows平台先進的ActiveX技術使得對串口編程不再需要處理煩瑣的細節。利用已有的AxtiveX控件，只需要編寫少量的代碼，就可以輕松高效地完成任務。

以下對ActiveX控件屬性進行簡單介紹，在ClassWizard中為新創建的通信控件定義成員對象(CMSComm m_comm)，通過該對象便可以對串口屬性進行設置，MSComm控件共有27個屬性，這裡只介紹其中幾個常用屬性：

CommPort：設置並回通訊端口號。

Settings：以字符/其他的形式設置並返回波特率、奇偶校驗、數據位、停止位。 PortOpen：設置並返回通訊端口的狀態，也可以打開和關閉端口。 Input： 從接收緩沖區返回和刪除字符。 Output： 向發送緩沖區寫一個字符串。 InputLen：設置每次Input讀入的字符個數，缺省值為0，表明讀取接收緩沖區中的全部內容。 InBufferCount：返回接收緩沖區中已接收到的字符數，將其置0可以清除接收緩沖區。 InputMode：定義Input屬性獲取數據的方式(為0：文本方式；為1：二進制方式)。 RThreshold和SThreshold：表示在OnComm事件發生之前，接收緩沖區或發送緩沖區中可以接收的字符數。

3.具體設計截面圖



1、建立應用工程

》》》》（1）以VC++6．0為例：

創建一個基於對話框的MFC應用程序項目，選擇Project菜單下Add toProject子菜單

中的Components and Controls選項，在彈出的對話框中雙擊Registered

ActiveXControls項，則所有注冊過的ActiveX控件出現在列表框中。選擇Microsoft

Communications Controlversion 6．0，單擊insert按鈕即可將通信控件插入該工

程。添加該控件到對話框中，設置控件ID號為IDC _MSCOMM.

》》》》（2）以VS2010為例，具體參考此鏈接：

2、添加界面控件

將對話框中的按鈕“取消”刪除，將“確定”按鈕改為“退出”。在對話框中添加適當的界面控件。

本實驗中需添加的標注用的靜態控件、用於選擇串口和設置波特率的組合框分別設置控件ID號為

IDC_COMBO_SELECT和IDC _COMBO_BTL SET、添加控制開始發送/接收按鈕控件並設置控件ID號為

IDC_BUTTON_START，添加用於輸入發送數據和輸出接收數據的編輯框並設置控件ID號為

IDC_EDIT_SEND和IDC_EDIT_RECEVE，同時為其設置各種屬性。



-----------------------------分割分割分割--------------------------------------------

添加完後如下圖

3、映射控件通用消息

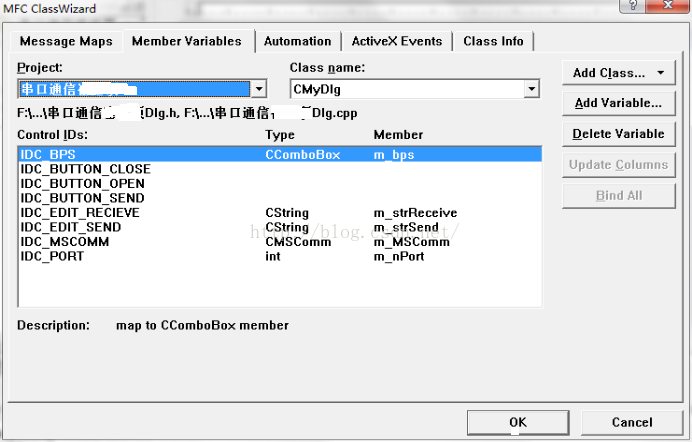

（1）打開MFC ClassWizard對話框，單擊Member Valuable為相應控件添加變量。添加變量名和類型如下表：

控件ID號

變量名

變量類似

IDC_EDIT_RECEVE

CString

m_strReceive

IDC_EDIT_SEND

CString

m_strSend

IDC_MSCOMM

CMSComm

m_MScomm

IDC_PORT

int

m_nPort

如下圖：

4、為對應控件添加代碼

（1）為按鈕IDC_BUTTON_OPEN添加單擊響應函數void CMyDlg::OnButtonOpen()；函數代碼如下：



CMyDlg::OnButtonOpen()；函數代碼如下：
   void CMyDlg::OnButtonOpen()
{
	// TODO: Add your control notification handler code here
	if(m_MSComm.GetPortOpen())
   {
	   AfxMessageBox(_T("親，請先關閉串口！"));
	   return;
   }
   UpdateData(TRUE);
   if(m_nPort==-1)
   {
       AfxMessageBox(_T("親，請選擇串口！"));
       return;
   }
   m_MSComm.SetCommPort(m_nPort);//選擇com
   m_MSComm.SetInBufferSize(1024);//設置輸入緩沖區的大小
   m_MSComm.SetOutBufferSize(1024);//設置輸出緩沖區的大小
   m_MSComm.SetInputLen(0);//設置當前接收區數據長度為0
   m_MSComm.SetInputMode(1);//1：表示以二進制方式檢取數據
   m_MSComm.SetRThreshold(1);
  /* 接收緩沖區有1個及1個以上字符時，將引發接收數據的Oncomm事件*/
   m_MSComm.SetPortOpen(TRUE);//打開串口
   if(m_MSComm.GetPortOpen())
   {
	   GetDlgItem(IDC_BUTTON_OPEN)->EnableWindow(FALSE);
       GetDlgItem(IDC_BUTTON_CLOSE)->EnableWindow(TRUE);
   }
   else
   {
       m_MSComm.SetOutBufferCount(0);
	   CString strInfo=_T("");
       strInfo.Format(_T("啊哦！打開串口COM%d失敗！"),m_nPort);
       AfxMessageBox(strInfo);
       GetDlgItem(IDC_BUTTON_OPEN)->EnableWindow(TRUE);
       GetDlgItem(IDC_BUTTON_CLOSE)->EnableWindow(FALSE);
   }
}





（2）為按鈕IDC_BUTTON_SEND添加單擊響應函數void CMyDlg::OnButtonSend()；函數代碼如下：



  void CMyDlg::OnButtonSend()
   {
	// TODO: Add your control notification handler code here
	 if(!m_MSComm.GetPortOpen())
   {
	   AfxMessageBox(_T("親,請先打開串口！"));
	   return;
   }
   UpdateData(TRUE); //讀取編輯框內容
   int nSendLength=m_strSend.GetLength();//要發送的字符串送字符數組
   CByteArray ByteArray;
   ByteArray.RemoveAll();
   ByteArray.SetSize(nSendLength);
   for(int i=0;i


（3）為按鈕IDC_BUTTON_CLOSE添加單擊響應函void
 CMyDlg::OnButtonClose()；函數代碼如下：

void CMyDlg::OnButtonClose()
{
	// TODO: Add your control notification handler code here
	 if(!m_MSComm.GetPortOpen())
   {
	   AfxMessageBox(_T("親，請先打開串口！"));
	   return;
   }
   m_MSComm.SetPortOpen(FALSE);
   GetDlgItem(IDC_BUTTON_OPEN)->EnableWindow(TRUE);
   GetDlgItem(IDC_BUTTON_CLOSE)->EnableWindow(FALSE);
}




(4)為組合框添加初始化函數void CMyDlg::OnSelchangeBps()；編輯加入代碼如下：

void CMyDlg::OnSelchangeBps()
{
	// TODO: Add your control notification handler code here
	 UpdateData(true);
	 int nlndex=m_bps.GetCurSel();a=nlndex;
	 switch(nlndex)
	 {
	 case 0: m_MSComm.SetSettings("19200,n,8,1");   break;
	 case 1: m_MSComm.SetSettings("14400,n,8,1");   break;
	 case 2: m_MSComm.SetSettings("9600,n,8,1");    break;
	 case 3: m_MSComm.SetSettings("4800,n,8,1");    break;
	 default:   break;
	 } /*參數1表示每當串口接收緩沖區中有多於或等於
	       1個字符時將引發一個接收數據的OnComm事件*/
	 UpdateData(false);
}




（5）為IDC _MSCOMM添加消息映射函數void CMyDlg::OnOnCommMscomm()以便當接收緩沖區有數據時做相應處理。添加代碼如下：

void CMyDlg::OnOnCommMscomm()
{
	// TODO: Add your control notification handler code here
	VARIANT varinant_Input;
	COleSafeArray safearray_Input;
	BYTE RcvData[2048];   //設置BYTE數組 An 8-bit integerthat is not signed.
	CString strTmp=_T("");

	if(m_MSComm.GetCommEvent()==2)//事件值為2表示接收緩沖區內有字符
	{
        varinant_Input=m_MSComm.GetInput(); //讀緩沖區
        safearray_Input=varinant_Input;
         /*--VARIANT型變量轉換為ColeSafeArray型變量--*/
		 int Length=safearray_Input.GetOneDimSize();//得到有效數據長度
		 for(long i=0;i



(6)為數據
void CMyDlg::OnRadio1()
{
	// TODO: Add your control notification handler code here
	b=true;
}
void CMyDlg::OnRadio2()
{
	// TODO: Add your control notification handler code here
	b=false;
}


接收形式添加函數void CMyDlg::OnRadio添加代碼如下：



5.生成可執行的EXE文件
編譯、鏈接、運行會相應工程目錄下的debug目錄下生成可執行的EXE文件。連接好串口線後運行該文件可進行串口通信。運行如下：

五、軟件流程圖
符號設定
流程開始符號：
流程結束符號：
判定符號：
路由符號：
文檔輸出：

















在概念設計中,我采用單向策略.用自頂向下設計一個全局概念結構的框架,以它為骨架集成由自底向上策略中設計的各局部概念結構.
六、測試結果截圖
筆記本電腦運行如下：（分整數和字符兩種顯示格式）

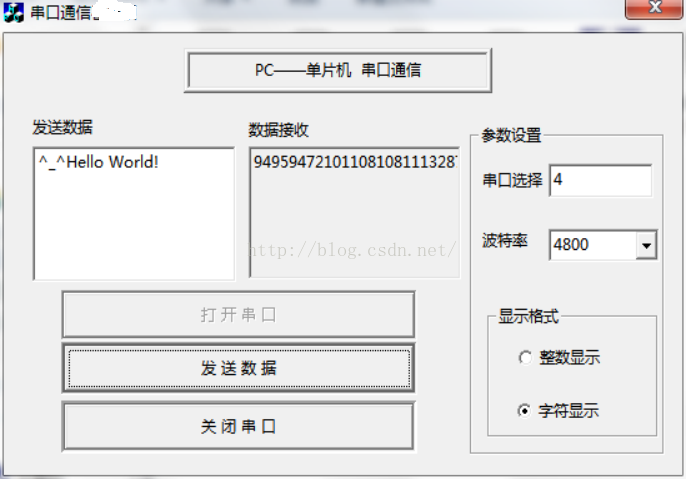

A.整數顯示

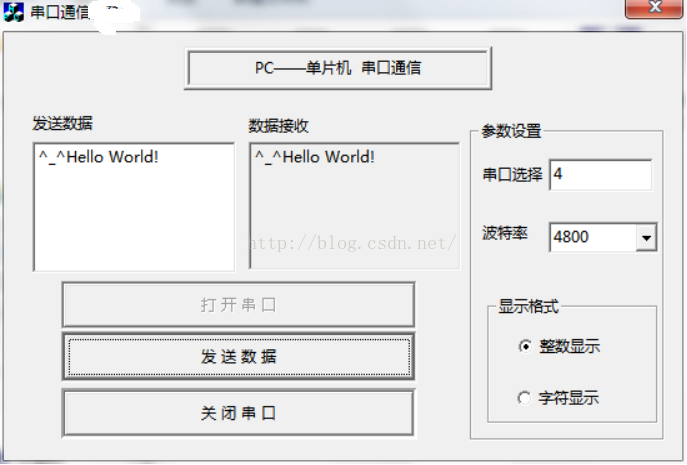

B.字符顯示

C.外設測試運行如下：
