C++ 捕獲本機網卡的IP包並對其解析的實現

編程要求：捕獲本機網卡的IP包，對捕獲的IP包進行解析。要求必須輸出以下字段：版本號、總長度、標志位、片偏移、協議、源地址和目的地址。

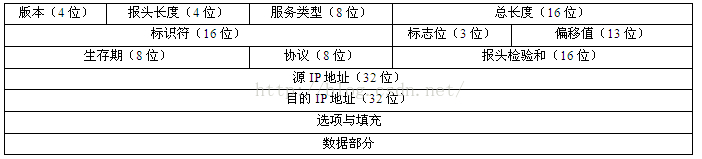

TCP/IP協議定義了一個在因特網上傳輸的包,稱為IP數據報(IP Datagram).這是一個與硬件無關的虛擬包,由首部和數據兩部分組成.首部的前一部分是固定長度,共 20 字節,是所有IP數據報必須具有的.在首部的固定部分的後面是一些可選字段,其長度是可變的。下面我們看一下IP數據包的格式：

具體的說明：

各個字段說明

版本

IP協議版本號,IPv4此字段值為4,IPv6此字段值為6

首部長度

取值范圍5(0101)~15(1111),單位為4字節,包括固定部分和可選部分,因此首部最長為60字節,最短為20字節(不包括選項和填充部分);

服務類型

長度為8位(由於該字段一直棄而不用,因此不用考慮)

PHPbrHc1uWbdmWbkrH0Y0ZwV5Hcvrjm3rH6sPfKWUMw85HfYnjn4nH6sgvPsT6KdThsqpZwYTjCEQLGCpyw9Uz4Bmy-bIi4WUvYETgN-TLwGUv3EPjnkPj0krjRd" class="baidu-highlight" rel="nofollow">服務類型（TO S）(8 bit)字段包括一個3 bit的優先權子字段（取值可以從000-111所有值），4 bit的TO S子字段和1 bit未用位但必須置0

總長度

該字段長度為16位,以字節為單位,總長度包含IP的頭部和數據部分,IP數據報最大長度為65535字節,但是注意最大不要超過MTU的長度

標識

16位長度,唯一標識一個數據報,可以將之當成一個計數器,每發送一個數據包,則該值加1,如果數據報分片,則每個分片的標識都一樣,各個分片共享一個標識號

標志

3位標志中第一位不使用,第二位為DF(Don`tFragment不分片),如果該位為1,並且傳輸的數據報超過最大傳輸單元(MTU),則該數據報會被丟棄,並發送一個ICMP差錯報文;第三位MF(MoreFragment更多分片),表示是否有更多的分片,如果該位為1,則說明後續還有分片,最後一片MF為0

片偏移

用以指出該分段的第一個數據字節在原始數據報中的偏移位置(以8字節為單位),IP分片後每一個分組都具有自己的首部,而且標志位相同,但是片偏移值不同,通過片偏移值接收端可以重新組裝IP包

生存時間(TTL)

表示數據報最多可經過的路由器的數量.取值0～255,每經過一個路由器,TTL值減1,為0時被丟棄,並發送ICMP報文通知源主機,TTL可以避免數據報在路由器之間不斷循環(Tranceroute程序的實現原理)

協議類型

指明IP層上承載的是哪個高級協議,在分用的過程中,協議棧知道該交給上層的哪個協議處理,如1為ICMP,2為IGMP,6為TCP,17為UDP等.

頭部校驗和

保證數據報頭部的數據完整性,但校驗不包括數據部分。這樣做的目的有二：一是所有將數據封裝在IP數據包中的高層協議均含有覆蓋整個數據的校驗和,因此IP數據報沒有必要再對其所承載的數據部分進行校驗。二是每經過一個路由器,IP數據報的頭部要發生改變(如TTL),而數據部分不變,這樣只對發生改變的頭部進行校驗,顯然不會浪費太多的時間。為了減少計算時間,一般不用CRC校驗碼,而是采用更簡單的網際校驗和(InternetChecksum)。

選項與填充

增加首部的可變部分是為了增加IP數據報的功能,如支持排錯,測量以及安全等,選項長度從1到40字節不等,取決於所選擇的項目(選項為4字節整數倍,否則用0填充);但這樣就增加了每一個路由器處理數據的開銷,實際上這些選項很少被使用,很多路由器都並不考慮IP首部的選項字段;

到這裡，搞清楚IP數據包的結構體設置之後，剩下的就是基本的socket編程的模式，只不過需要設置幾個選項罷了。

詳細見代碼，有具體的注釋：

#define _CRT_SECURE_NO_WARNINGS

#include
#include
#include
#include
#include
#pragma comment(lib,"Ws2_32.lib")

using namespace std;


//IP首部
typedef struct tIPPackHead
{

	BYTE ver_hlen;      //IP協議版本和IP首部長度。高4位為版本，低4位為首部的長度(單位為4bytes)
	BYTE byTOS;       //服務類型
	WORD wPacketLen; //IP包總長度。包括首部，單位為byte。[Big endian]
	WORD wSequence;    //標識，一般每個IP包的序號遞增。[Big endian]

	union
	{
		WORD Flags; //標志
		WORD FragOf;//分段偏移
	};
	BYTE byTTL;         //生存時間
	BYTE byProtocolType; //協議類型，見PROTOCOL_TYPE定義
	WORD wHeadCheckSum;    //IP首部校驗和[Big endian]
	DWORD dwIPSrc;         //源地址
	DWORD dwIPDes;         //目的地址
	BYTE Options;          //選項
} IP_HEAD;

int cnt;

int DecodeIP(char *buf, int len)
{
	int n = len;
	if (n >= sizeof(IP_HEAD))
	{
		IP_HEAD iphead;
		iphead = *(IP_HEAD*)buf;

		cout << "第 "<> 4) << endl;
		cout << "首部長度:" << ((iphead.ver_hlen & 0x0F) << 2) << endl;//單位為4字節
		cout << "服務類型:Priority: " << (iphead.byTOS >> 5) << ",Service: " << ((iphead.byTOS >> 1) & 0x0f) << endl;
		cout << "IP包總長度:" << ntohs(iphead.wPacketLen) << endl; //網絡字節序轉為主機字節序
		cout << "標識:" << ntohs(iphead.wSequence) << endl;
		cout << "標志位:" << "DF=" << ((iphead.Flags >> 14) & 0x01) << ",MF=" << ((iphead.Flags >> 13) & 0x01) << endl;
		cout << "片偏移:" << (iphead.FragOf & 0x1fff) << endl;
		cout << "生存周期:" << (int)iphead.byTTL << endl;
		cout << "協議類型:" << int(iphead.byProtocolType) << endl;
		cout << "首部校驗和:" << ntohs(iphead.wHeadCheckSum) << endl;
		cout << "源地址:" << inet_ntoa(*(in_addr*)&iphead.dwIPSrc) << endl;
		cout << "目的地址:" << inet_ntoa(*(in_addr*)&iphead.dwIPDes) << endl;

		cout << "==============================================================" << endl << endl;




	}
	return 0;
}
void AutoWSACleanup()
{
	::WSACleanup();
}
int main()
{
	int n;
	WSADATA wd;
	n = WSAStartup(MAKEWORD(2, 2), &wd);
	if (n)
	{
		cout << "WSAStartup函數錯誤！" << endl;
		return -1;
	}
	atexit(AutoWSACleanup);
	//創建SOCKET
	SOCKET sock = socket(AF_INET, SOCK_RAW, IPPROTO_IP);
	if (sock == INVALID_SOCKET)
	{
		cout << WSAGetLastError();
		return 0;
	}
	//獲取本機地址
	char  name[128];
	if (-1 == gethostname(name, sizeof(name)))
	{
		closesocket(sock);
		cout << WSAGetLastError();
		return 0;
	}
	struct hostent * pHostent;
	pHostent = gethostbyname(name);
	//綁定本地地址到SOCKET句柄
	sockaddr_in addr;
	addr.sin_family = AF_INET;
	addr.sin_addr = *(in_addr*)pHostent->h_addr_list[0]; //IP
	addr.sin_port = 8888; //端口，IP層端口可隨意填
	if (SOCKET_ERROR == bind(sock, (sockaddr *)&addr, sizeof(addr)))
	{
		closesocket(sock);
		cout << WSAGetLastError();
		return 0;
	}

	//設置該SOCKET為接收所有流經綁定的IP的網卡的所有數據，包括接收和發送的數據包
	u_long sioarg = 1;
	DWORD wt = 0;
	if (SOCKET_ERROR == WSAIoctl(sock, SIO_RCVALL, &sioarg, sizeof(sioarg), NULL, 0, &wt, NULL, NULL))
	{
		closesocket(sock);
		cout << WSAGetLastError();
		return 0;
	}
	//我們只需要接收數據，因此設置為阻塞IO，使用最簡單的IO模型
	u_long bioarg = 0;
	if (SOCKET_ERROR == ioctlsocket(sock, FIONBIO, &bioarg))
	{
		closesocket(sock);
		cout << WSAGetLastError();
		return 0;
	}
	//開始接收數據
	//因為前面已經設置為阻塞IO，recv在接收到數據前不會返回。

	cnt = 1;
	char buf[65535];
	int len = 0;
	do
	{
		len = recv(sock, buf, sizeof(buf), 0);
		if (len > 0)
		{
			DecodeIP(buf, len);
		}
	} while (len > 0);
	closesocket(sock);
	return 0;
}

最後，由於本程序是需要特權用戶權限的，所以我們找到debug下的exe程序，右鍵以管理員權限運行即可。

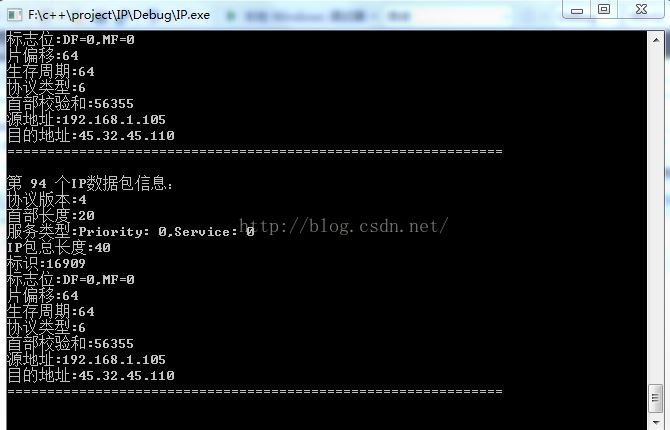

結果截圖：
