Muduo 網絡編程示例（八）用 Timing wheel 踢掉空閒連接

編輯：關於C++

本文介紹如何使用 timing wheel 來踢掉空閒的連接，一個連接如果若干秒沒有收到數據，就認為是空閒連接。

本文的代碼見 http://code.google.com/p/muduo/source/browse/trunk/examples/idleconnection

在嚴肅的網絡程序中，應用層的心跳協議是必不可少的。應該用心跳消息來判斷對方進程是否能正常工作，“踢掉空閒連接”只是一時權宜之計。我這裡想順便講講 shared_ptr 和 weak_ptr 的用法。

如果一個連接連續幾秒鐘（後文以 8s 為例）內沒有收到數據，就把它斷開，為此有兩種簡單粗暴的做法：

每個連接保存“最後收到數據的時間 lastReceiveTime”，然後用一個定時器，每秒鐘遍歷一遍所有連接，斷開那些 (now - connection.lastReceiveTime) > 8s 的 connection。這種做法全局只有一個 repeated timer，不過每次 timeout 都要檢查全部連接，如果連接數目比較大（幾千上萬），這一步可能會比較費時。

每個連接設置一個 one-shot timer，超時定為 8s，在超時的時候就斷開本連接。當然，每次收到數據要去更新 timer。這種做法需要很多個 one-shot timer，會頻繁地更新 timers。如果連接數目比較大，可能對 reactor 的 timer queue 造成壓力。

使用 timing wheel 能避免上述兩種做法的缺點。timing wheel 可以翻譯為“時間輪盤”或“刻度盤”，本文保留英文。

連接超時不需要精確定時，只要大致 8 秒鐘超時斷開就行，多一秒少一秒關系不大。處理連接超時可以用一個簡單的數據結構：8 個桶組成的循環隊列。第一個桶放下一秒將要超時的連接，第二個放下 2 秒將要超時的連接。每個連接一收到數據就把自己放到第 8 個桶，然後在每秒鐘的 callback 裡把第一個桶裡的連接斷開，把這個空桶挪到隊尾。這樣大致可以做到 8 秒鐘沒有數據就超時斷開連接。更重要的是，每次不用檢查全部的 connection，只要檢查第一個桶裡的 connections，相當於把任務分散了。

Timing wheel 原理

《Hashed and hierarchical timing wheels: efficient data structures for implementing a timer facility》這篇論文詳細比較了實現定時器的各種數據結構，並提出了層次化的 timing wheel 與 hash timing wheel 等新結構。針對本文要解決的問題的特點，我們不需要實現一個通用的定時器，只用實現 simple timing wheel 即可。

Simple timing wheel 的基本結構是一個循環隊列，還有一個指向隊尾的指針 (tail)，這個指針每秒鐘移動一格，就像鐘表上的時針，timing wheel 由此得名。

以下是某一時刻 timing wheel 的狀態，格子裡的數字是倒計時（與通常的 timing wheel 相反），表示這個格子（桶子）中的連接的剩余壽命。

一秒鐘以後，tail 指針移動一格，原來四點鐘方向的格子被清空，其中的連接已被斷開。

連接超時被踢掉的過程

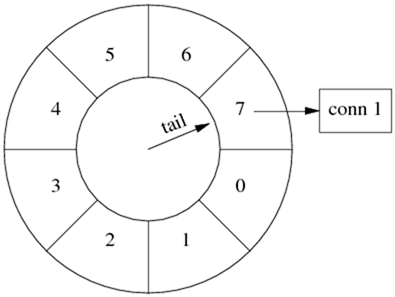

假設在某個時刻，conn 1 到達，把它放到當前格子中，它的剩余壽命是 7 秒。此後 conn 1 上沒有收到數據。

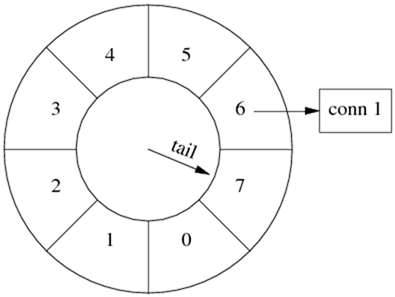

1 秒鐘之後，tail 指向下一個格子，conn 1 的剩余壽命是 6 秒。

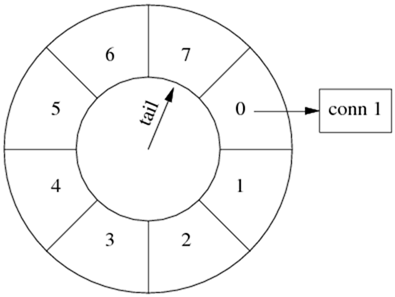

又過了幾秒鐘，tail 指向 conn 1 之前的那個格子，conn 1 即將被斷開。

下一秒，tail 重新指向 conn 1 原來所在的格子，清空其中的數據，斷開 conn 1 連接。

連接刷新

如果在斷開 conn 1 之前收到數據，就把它移到當前的格子裡。

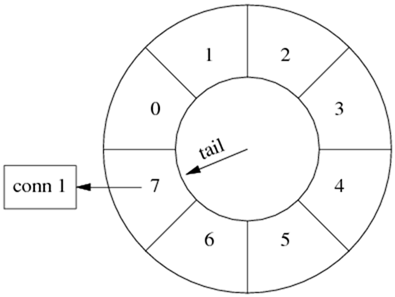

收到數據，conn 1 的壽命延長為 7 秒。

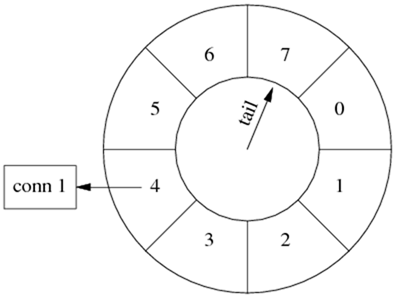

時間繼續前進，conn 1 壽命遞減，不過它已經比第一種情況長壽了。

多個連接

timing wheel 中的每個格子是個 hash set，可以容納不止一個連接。

比如一開始，conn 1 到達。

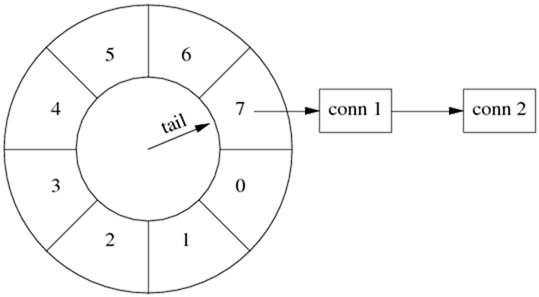

隨後，conn 2 到達，這時候 tail 還沒有移動，兩個連接位於同一個格子中，具有相同的剩余壽命。（下圖中畫成鏈表，代碼中是哈希表。）

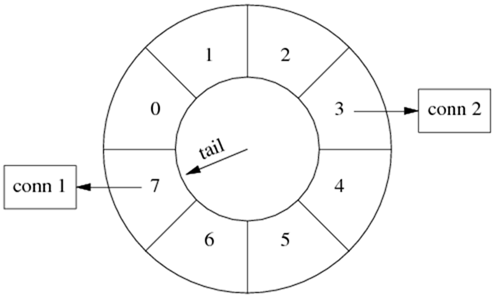

幾秒鐘之後，conn 1 收到數據，而 conn 2 一直沒有收到數據，那麼 conn 1 被移到當前的格子中。這時 conn 1 的壽命比 conn 2 長。

代碼實現與改進

我們用以前多次出現的 EchoServer 來說明具體如何實現 timing wheel。代碼見 http://code.google.com/p/muduo/source/browse/trunk/examples/idleconnection

在具體實現中，格子裡放的不是連接，而是一個特制的 Entry struct，每個 Entry 包含 TcpConnection 的 weak_ptr。Entry 的析構函數會判斷連接是否還存在（用 weak_ptr），如果還存在則斷開連接。

數據結構：

  typedef boost::weak_ptr WeakTcpConnectionPtr;

  struct Entry : public muduo::copyable
  {
    Entry(const WeakTcpConnectionPtr& weakConn)
      : weakConn_(weakConn)
    {
    }

    ~Entry()
    {
      muduo::net::TcpConnectionPtr conn = weakConn_.lock();
      if (conn)
      {
        conn->shutdown();
      }
    }

    WeakTcpConnectionPtr weakConn_;
  };
  typedef boost::shared_ptr EntryPtr;
  typedef boost::weak_ptr WeakEntryPtr;
  typedef boost::unordered_set Bucket;
  typedef boost::circular_buffer WeakConnectionList;

在實現中，為了簡單起見，我們不會真的把一個連接從一個格子移到另一個格子，而是采用引用計數的辦法，用 shared_ptr 來管理 Entry。如果從連接收到數據，就把對應的 EntryPtr 放到這個格子裡，這樣它的引用計數就遞增了。當 Entry 的引用計數遞減到零，說明它沒有在任何一個格子裡出現，那麼連接超時，Entry 的析構函數會斷開連接。

Timing wheel 用 boost::circular_buffer 實現，其中每個 Bucket 元素是個 hash set of EntryPtr。

在構造函數中，注冊每秒鐘的回調（EventLoop::runEvery() 注冊 EchoServer::onTimer() ），然後把 timing wheel 設為適當的大小。

EchoServer::EchoServer(EventLoop* loop,
                       const InetAddress& listenAddr,
                       int idleSeconds)
  : loop_(loop),
    server_(loop, listenAddr, "EchoServer"),
    connectionBuckets_(idleSeconds)
{
  server_.setConnectionCallback(
      boost::bind(&EchoServer::onConnection, this, _1));
  server_.setMessageCallback(
      boost::bind(&EchoServer::onMessage, this, _1, _2, _3));
  loop->runEvery(1.0, boost::bind(&EchoServer::onTimer, this));
  connectionBuckets_.resize(idleSeconds);
}

其中 EchoServer::onTimer() 的實現只有一行：往隊尾添加一個空的 Bucket，這樣 circular_buffer 會自動彈出隊首的 Bucket，並析構之。在析構 Bucket 的時候，會依次析構其中的 EntryPtr 對象，這樣 Entry 的引用計數就不用我們去操心，C++ 的值語意會幫我們搞定一切。

void EchoServer::onTimer()
{
  connectionBuckets_.push_back(Bucket());
}

查看本欄目

在連接建立時，創建一個 Entry 對象，把它放到 timing wheel 的隊尾。另外，我們還需要把 Entry 的弱引用保存到 TcpConnection 的 context 裡，因為在收到數據的時候還要用到 Entry 。（思考題：如果 TcpConnection::setContext 保存的是強引用 EntryPtr，會出現什麼情況？）

void EchoServer::onConnection(const TcpConnectionPtr& conn)
{
  LOG_INFO << "EchoServer - " << conn->peerAddress().toHostPort() <<

" -> "
    << conn->localAddress().toHostPort() << " is "
    << (conn->connected() ? "UP" : "DOWN");

  if (conn->connected())
  {
    EntryPtr entry(new Entry(conn));
    connectionBuckets_.back().insert(entry);
    WeakEntryPtr weakEntry(entry);
    conn->setContext(weakEntry);
  }
  else
  {
    assert(!conn->getContext().empty());
    WeakEntryPtr weakEntry(boost::any_cast(conn->getContext()));
    LOG_DEBUG << "Entry use_count = " << weakEntry.use_count();
  }
}

在收到消息時，從 TcpConnection 的 context 中取出 Entry 的弱引用，把它提升為強引用 EntryPtr，然後放到當前的 timing wheel 隊尾。（思考題，為什麼要把 Entry 作為 TcpConnection 的 context 保存，如果這裡再創建一個新的 Entry 會有什麼後果？）

void

EchoServer::onMessage(const TcpConnectionPtr& conn,
                           Buffer* buf,
                           Timestamp time)
{
  string msg(buf->retrieveAsString());
  LOG_INFO << conn->name() << " echo " << msg.size() << " bytes

at " << time.toString();
  conn->send(msg);

  assert(!conn->getContext().empty());
  WeakEntryPtr weakEntry(boost::any_cast(conn->getContext()));
  EntryPtr entry(weakEntry.lock());
  if (entry)
  {
    connectionBuckets_.back().insert(entry);
  }
}

然後呢？沒有然後了，程序已經完成了我們想要的功能。（完整的代碼會打印 circular_buffer 變化的情況，運行一下即可理解。）

希望本文有助於您理解 shared_ptr 和 weak_ptr。

改進

在現在的實現中，每次收到消息都會往隊尾添加 EntryPtr （當然， hash set 會幫我們去重。）一個簡單的改進措施是，在 TcpConnection 裡保存“最後一次往隊尾添加引用時的 tail 位置”，然後先檢查 tail 是否變化，若無變化則不重復添加 EntryPtr。這樣或許能提高效率。

以上改進留作練習。
