Win32開發入門(9) 繪圖(B)

編輯:關於C++

我們今天繼續塗鴉,實踐證明,塗鴉是人生一大樂趣。

首先,我們寫一個程序骨架子,以便 做實驗。

#include <Windows.h>

LRESULT CALLBACK MainWinProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam);

int WINAPI WinMain(
    HINSTANCE hThisApp,
    HINSTANCE hPrevApp,
    LPSTR lpsCmdln,
    int iShow)
{
    WNDCLASS wc;
    wc.cbClsExtra = 0;
    wc.cbWndExtra = 0;
    wc.hbrBackground = CreateSolidBrush(RGB(0,0,0));
    // 默認光標類型為箭頭
    wc.hCursor = LoadCursor(hThisApp, IDC_ARROW);
    // 默認應用程序圖標
    wc.hIcon = LoadIcon(hThisApp, IDI_APPLICATION);
    wc.hInstance = hThisApp;
    wc.lpfnWndProc = MainWinProc;
    wc.lpszClassName = L"MyAppTest";
    wc.lpszMenuName = NULL;
    wc.style = CS_HREDRAW | CS_VREDRAW;
    // 注冊窗口類
    RegisterClass(&wc);
    // 創建窗口
    HWND hwnd = CreateWindow(
        L"MyAppTest",
        L"繪畫課",
        /* 使用 WS_VISIBLE 就不用調用ShowWindow了 */
        WS_VISIBLE | WS_OVERLAPPEDWINDOW,
        100,
        45,
        500,
        380,
        NULL,
        NULL,
        hThisApp,
        NULL);
    // 消息循環
    MSG msg;
    while(GetMessage(&msg, NULL, 0, 0))
    {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }
    return 0;
}


LRESULT CALLBACK MainWinProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam)
{
    switch(msg)
    {
    case WM_DESTROY:
        PostQuitMessage(0);
        return 0;
    case WM_PAINT:
        PAINTSTRUCT ps;
        BeginPaint(hwnd, &ps);
                /*
                    待實現
                */
        EndPaint(hwnd, &ps);
        return 0;
    }
    return DefWindowProc(hwnd, msg, wParam, lParam);
}

CreatePen函數

我們要進行素描畫創作,所以我們必須想清楚要使用什麼樣的鋼筆, 畫出什麼樣的線條。故,畫圖之前得創建一支鋼筆,不然,巧婦難為無米之炊。

HPEN

CreatePen(
      int iStyle, //鋼筆的樣式,如虛線、實線
      int cWidth, //線條寬度
      COLORREF color //線條是啥顏色的
);

第一個參數指定線條的樣式,如

/* Pen Styles */
#define PS_SOLID            0
#define PS_DASH             1       /* -------  */
#define PS_DOT              2       /* .......  */
#define PS_DASHDOT          3       /* _._._._  */
#define PS_DASHDOTDOT       4       /* _.._.._  */
#define PS_NULL             5
#define PS_INSIDEFRAME      6
#define PS_USERSTYLE        7
#define PS_ALTERNATE        8

函數成功創建鋼筆後就會返回HPEN,H開頭的你就要知道它 表示句柄。Pen也是系統資源,所以創建筆後系統要為它一個標識。

SelectObject函數

上過美術課,你會知道,有了用於進行素描創作的鋼筆還不能動手干活,我們還需要有紙。接下來,調 用SelectObject函數,把剛才創建的鋼筆與繪圖紙關聯,就等於把我們創建的繪圖資源放進DC工具箱中 ,

HGDIOBJ WINAPI SelectObject(
HDC hdc, //設備描述表的句柄
HGDIOBJ h //要放到DC中的資源的句柄
);

調用成功後,返回原先的資源句柄。

MoveToEx和LineTo

MoveToEx是設置繪 制的起點,下次繪圖將從這個點開始。它的最後一個參數將被設置為當前點,即Move後的坐標。LineTo 從當前坐標開始,到指定坐標之間繪制一條線段。

// 創建鋼筆
HPEN pen = CreatePen(PS_DASH, 1, RGB(0,255,50));
// 把筆選到DC中
SelectObject(ps.hdc, pen);
// 設定線段的起點
MoveToEx(ps.hdc, 15, 25, NULL);
// 繪制線條
LineTo(ps.hdc, 65, 49);
LineTo(ps.hdc, 12, 120);
LineTo(ps.hdc, 250, 78);
LineTo(ps.hdc, 312, 185);
DeleteObject(pen);

記住,只要是我們創建的句柄,用完後調用DeleteObject函數將其銷毀 。

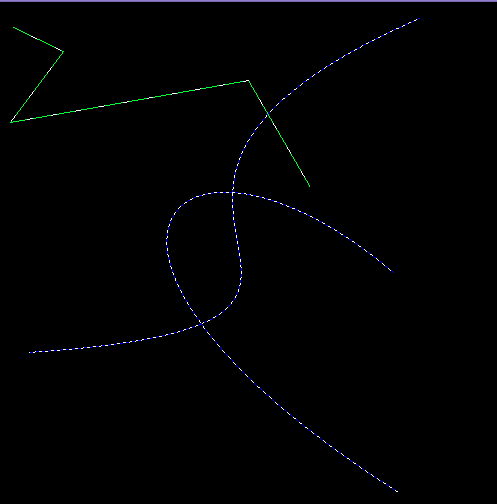

PolyBezier函數和PolyBezierTo函數

兩個函數都是用來繪制貝塞爾曲線的,不同的是,PolyBezier函數包含指定的起點和終點, PolyBezierTo是從當前點開始繪制貝塞爾曲線。

// 繪制貝塞爾曲線
pen = CreatePen(PS_DOT, 1, RGB(0,3,255));
SelectObject(ps.hdc, pen);
POINT* pts = new POINT[4];
pts[0].x = 421;
pts[0].y = 16;
pts[1].x = 7;
pts[1].y = 197;
pts[2].x = 480;
pts[2].y = 320;
pts[3].x = 30;
pts[3].y = 350;
PolyBezier(ps.hdc, pts, 4);
delete [] pts;
// 第二段貝塞爾曲線
POINT* pts2 = new POINT[3];
pts2[0].x = 176;
pts2[0].y = 84;
pts2[1].x = 17;
pts2[1].y = 247;
pts2[2].x = 400;
pts2[2].y = 490;
// 移動當前點
MoveToEx(ps.hdc, 395, 270, NULL);
PolyBezierTo(ps.hdc, pts2, 3);
delete [] pts2;

PolyPolyline繪制復合線條

PolyPolyline函數可以繪制多段復合線條。它的聲明如下:

BOOL PolyPolyline(
  HDC hdc,
  const POINT *lppt,
  const DWORD *lpdwPolyPoints,
  DWORD cCount
);

lppt參數指向一個POINT的數組,它包含繪制復合線條所需的所有點;lpdwPolyPoints指向 一個數組,這個數字數組指明如何分配點數組。

例如,lppt有7個點,我計劃,前2個點繪制第 一條線,接著3個點繪制第二條線,最後2個點繪制第三條線,這樣一來,lpdwPolyPolyPoints得值應為 :

{  2, 3, 2 }

nCount裡包含lpdwPolyPolyPoints中的數量,我們上面的例子是 3.

由於兩點決定一條線段,因此,lpdwPolyPolyPoints裡面的值記得要>=2。

//

復雜圖形
pen = CreatePen(PS_DASHDOTDOT, 1, RGB(80,20,160));
SelectObject(ps.hdc, pen);
POINT plpts[10] =
{
    {47,3}, {11,46}, {28,199}, {203,305}, {94,22},
    {402,377}, {21,45}, {237,7}, {300,398}, {175,25}
};
DWORD arr[4] = { 2, 3, 3, 2};
PolyPolyline(ps.hdc, &plpts[0], &arr[0], 4);

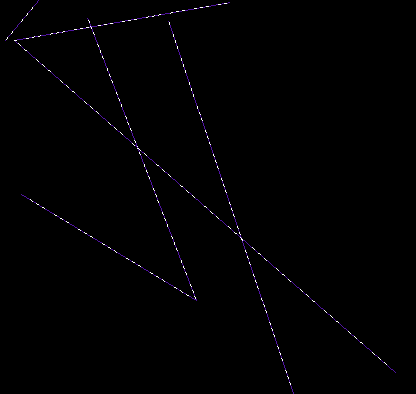

上面的代碼將畫出以下圖形。

完整的代碼清單如下:

#include <Windows.h>

LRESULT CALLBACK MainWinProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam);

int WINAPI WinMain(
    HINSTANCE hThisApp,
    HINSTANCE hPrevApp,
    LPSTR lpsCmdln,
    int iShow)
{
    WNDCLASS wc;
    wc.cbClsExtra = 0;
    wc.cbWndExtra = 0;
    wc.hbrBackground = CreateSolidBrush(RGB(0,0,0));
    // 默認光標類型為箭頭
    wc.hCursor = LoadCursor(hThisApp, IDC_ARROW);
    // 默認應用程序圖標
    wc.hIcon = LoadIcon(hThisApp, IDI_APPLICATION);
    wc.hInstance = hThisApp;
    wc.lpfnWndProc = MainWinProc;
    wc.lpszClassName = L"MyAppTest";
    wc.lpszMenuName = NULL;
    wc.style = CS_HREDRAW | CS_VREDRAW;
    // 注冊窗口類
    RegisterClass(&wc);
    // 創建窗口
    HWND hwnd = CreateWindow(
        L"MyAppTest",
        L"繪畫課",
        /* 使用 WS_VISIBLE 就不用調用ShowWindow了 */
        WS_VISIBLE | WS_OVERLAPPEDWINDOW,
        100,
        45,
        500,
        380,
        NULL,
        NULL,
        hThisApp,
        NULL);
    // 消息循環
    MSG msg;
    while(GetMessage(&msg, NULL, 0, 0))
    {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }
    return 0;
}


LRESULT CALLBACK MainWinProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam)
{
    switch(msg)
    {
    case WM_DESTROY:
        PostQuitMessage(0);
        return 0;
    case WM_PAINT:
        PAINTSTRUCT ps;
        BeginPaint(hwnd, &ps);
        // 創建鋼筆
        HPEN pen = CreatePen(PS_DASH, 1, RGB(0,255,50));
        // 把筆選到DC中
        SelectObject(ps.hdc, pen);
        // 設定線段的起點
        MoveToEx(ps.hdc, 15, 25, NULL);
        // 繪制線條
        LineTo(ps.hdc, 65, 49);
        LineTo(ps.hdc, 12, 120);
        LineTo(ps.hdc, 250, 78);
        LineTo(ps.hdc, 312, 185);
        // 繪制貝塞爾曲線
        pen = CreatePen(PS_DOT, 1, RGB(0,3,255));
        SelectObject(ps.hdc, pen);
        POINT* pts = new POINT[4];
        pts[0].x = 421;
        pts[0].y = 16;
        pts[1].x = 7;
        pts[1].y = 197;
        pts[2].x = 480;
        pts[2].y = 320;
        pts[3].x = 30;
        pts[3].y = 350;
        PolyBezier(ps.hdc, pts, 4);
        delete [] pts;
        // 第二段貝塞爾曲線
        POINT* pts2 = new POINT[3];
        pts2[0].x = 176;
        pts2[0].y = 84;
        pts2[1].x = 17;
        pts2[1].y = 247;
        pts2[2].x = 400;
        pts2[2].y = 490;
        // 移動當前點
        MoveToEx(ps.hdc, 395, 270, NULL);
        PolyBezierTo(ps.hdc, pts2, 3);
        delete [] pts2;
        // 復雜圖形
        pen = CreatePen(PS_DASHDOTDOT, 1, RGB(80,20,160));
        SelectObject(ps.hdc, pen);
        POINT plpts[10] =
        {
            {47,3}, {11,46}, {28,199}, {203,305}, {94,22},
            {402,377}, {21,45}, {237,7}, {300,398}, {175,25}
        };
        DWORD arr[4] = { 2, 3, 3, 2};
        PolyPolyline(ps.hdc, &plpts[0], &arr[0], 4);
        DeleteObject(pen);
        EndPaint(hwnd, &ps);
        return 0;
    }
    return DefWindowProc(hwnd, msg, wParam, lParam);
}
