Shader學習心得(2):FX的功能之Insert Snippets,以及貼圖的shader實現

2.1 為我們的shader增加貼圖

Step 1: 　在我們的Empty Effect中:

float4x4 WorldViewProj : WorldViewProjection;

下面一行按右鍵,選擇”Insert Snippets”

在右邊的框中選擇”Texture and Sampler”

在打了一個框的Name上面雙擊,修改為diffuse,這樣所有的”Name”就自動變 為了”diffuse”了

Step 2: 添加程序段,使得代碼變為

float4x4 WorldViewProj : WorldViewProjection;

texture diffuse　<

　　　　 　string ResourceName = "";//Optional default file name

　　　　 　string UIName =　"diffuse Texture";

　　　　 　string ResourceType = "2D";

　　　　 　>;

sampler2D diffuseSampler = sampler_state {

　　　　 　Texture = <diffuse>;

　　　　 　MinFilter = Linear;

　　　　 　MagFilter = Linear;

　　　　 　MipFilter = Linear;

　　　　 　AddressU = Wrap;

　　　　 　AddressV = Wrap;

　　　　 　};

struct VS_OUTPUT

{

　　　　 float4 pos : POSITION;

　　　　 float2 tex : TEXCOORD0;

};

VS_OUTPUT mainVS(float4 pos : POSITION,float2 tex : TEXCOORD0){

　　　　 VS_OUTPUT vsOut;

　　　　 vsOut.pos = mul(pos,WorldViewProj);

　　　　 vsOut.tex = tex;

　　　　 return vsOut;

}

float4 mainPS(float2 tex : TEXCOORD0) : COLOR {

　　　　 return tex2D(diffuseSampler, tex);

}

technique technique0 {

　　　　 pass p0 {

　　　　　　　　　　　　　 VertexShader = compile vs_3_0 mainVS();

　　　　　　　　　　　　　 PixelShader = compile ps_3_0 mainPS();

　　　　 }

}

Step 2:選擇我們的Empty Effect文件,在右上方的Property 表格的 Parameter中的 ”diffuse Texture”選項中選擇一個你喜歡的貼圖文件.

Step 3:按下Ctrl + F7,編譯Shader,然後把這個Shader拖動到我們需要顯示的物體上面

2.2 解釋代碼的含義

texture diffuse　<

　　　　 　string ResourceName = "";//Optional default file name

　　　　 　string UIName =　"diffuse Texture";

　　　　 　string ResourceType = "2D";

　　　　 　>;

可能很多人對代碼中 < … > 中的內容感覺到很茫然,其實這些內容對我們 DirectX中使用來說用處不大,主要作用是使得FX Composer可以識別出我們的參數,並且在參 數面板中顯示,方便我們修改

return tex2D(diffuseSampler, tex);

根據diffuseSample取樣器,對tex所對應的貼圖坐標進行插值運算,如果你對這塊代碼理解 不清楚,請自己找本HLSL相關的書籍看看.第一章開頭的引用數目或許對你有幫助

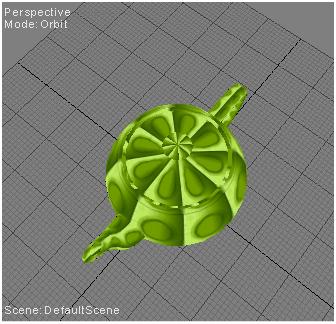

2.3 運行效果
