二、標准模型
WDM采用了結構化的編程方式，執行效率很高，但編寫效率較低，這也是DriverStudio得以發展的重要原因。正如掌握了COM原理，使用ATL才能掌握精髓的道理一樣，讀者需要忍受記憶大量基礎知識的“痛苦”，暫時放棄編寫驅動程序的捷徑。
下面的某些圖示稍顯陳舊，不過已經足以說明問題了。

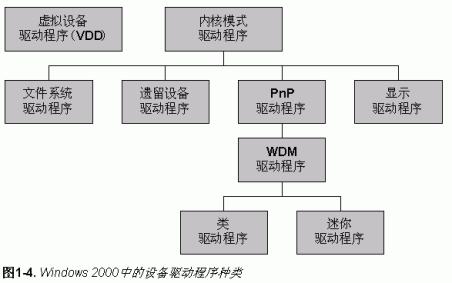

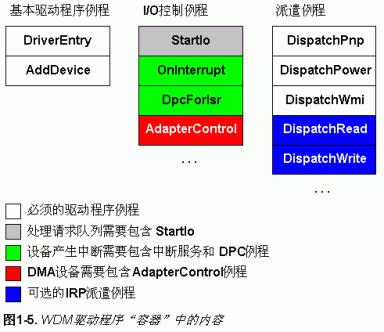

盡管驅動程序分為多個種類（圖1-4），但它們包含的基本內容（圖1-5）是一致的。每個驅動程序都從初始化程序DriverEntry進入，通過某個派遣例程DispatchXXX派發特定命令（我們不妨稱之為IRP），這些IRP有可能在派遣例程裡就得到了解決，也有可能交給驅動程序的其他部分解決。如果驅動程序A本身不能處理這個IRP命令，它就需要將IRP傳遞到更下層的驅動B，由它們來處理，此時驅動程序A可能因為等待IRP完成而處於睡眠狀態，或繼續處理新的IRP，直到下層驅動B通知（或通過某種機制喚醒並通知）A該IRP已經處理完畢了，此時A就將處理的結果（我們稱之為NTSTATUS）返回原來派發這個IRP的發起人。這就是驅動程序處理IRP的一個簡化過程。
我們提到了驅動程序是分層的這個概念，那麼如何理解分層的概念呢？請看圖示：

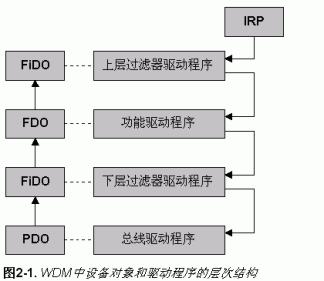

引用資料1的原話：WDM模型使用了如圖2-1的層次結構。圖中左邊是一個設備對象堆棧。設備對象是系統為幫助軟件管理硬件而創建的數據結構。一個物理硬件可以有多個這樣的數據結構。處於堆棧最底層的設備對象稱為物理設備對象(physical device object)，或簡稱為PDO。在設備對象堆棧的中間某處有一個對象稱為功能設備對象(functional device object)，或簡稱FDO。在FDO的上面和下面還會有一些過濾器設備對象(filter device object)。位於FDO上面的過濾器設備對象稱為上層過濾器，位於FDO下面(但仍在PDO之上)的過濾器設備對象稱為下層過濾器。
由某個家伙（可能是用戶模式下的應用程序，也可能是系統內核組件）發起的IRP從上層過濾器驅動程序一直順流而下，傳遞到總線驅動程序處理後，再逐級返回上層，最終發起人得到處理的結果。
一般情況下，IRP也許不需要傳遞到總線驅動程序就被處理掉了，但如果大家都不認識這個IRP，他們就只好逐級下傳了，如果此時有個搞破壞的驅動程序混了進來，攔截了這個IRP，輕則丟失用戶信息、重啟、死機，重則造成系統區的數據混亂，你除了重新安裝操作系統再無任何事情可做。由此可見，我們不要求驅動程序“有理想”，但必須“有紀律”，每個驅動程序都必須嚴格按照規范書寫代碼，這要求編程人員具備較高的素質。

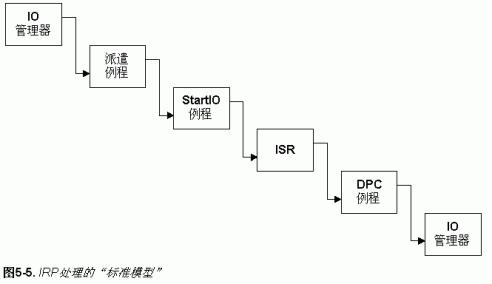

下面我們來了解驅動編程裡最基本的標准模型，這個模型不能解決所有的編程需求，根據需要，它將存在各種變化。我們來看看這個驅動編程裡的“基本定式”：
IO管理器，大家應該理解為該IRP的發起人，可能是張三，也可能是李四，而不是某個固定的組件。這個模型表明了單個驅動程序裡各部件的合作與分工，注意它是個循環不斷的過程，它的發起人與最終接受人是相同的，所謂“從哪裡來，就回哪裡去”。如果我們的編程不涉及真正的硬件，StartIo例程、中斷服務例程ISR、DPC例程均可能不存在。各部件的具體功能請參看資料1的第五章。
三、基本例程、常用數據結構與函數
為正確理解各類例程的具體功能，需要弄清涉及的眾多內核函數、數據結構，讀者應以本文和資料1為索引，認真的閱讀Msdn上的相關內容。
我們的代碼將從入口函數DriverEntry處開始執行，一般情況下，不要將它改名，否則需要修改DDK裡的Build腳本。
驅動函數定義一般采用__stdcall約定，這個約定，在vs和bcb裡的實際行為是不同的。如DriverEntry，兩種編譯器編譯後的庫中名字（即外部名字）分別是_DriverEntry@8和DriverEntry。我們還習慣以IN，OUT宏顯式說明函數的參數是輸入或輸出參數。
DriverEntry裡常見的幾個例程由紅字標出，包括添加（硬件、虛擬）設備函數AddDevice、驅動卸載函數DriverUnload、StartIo函數以及放置於MajorFunction數組裡的派遣函數。DriverEntry還申請了分頁池以保存注冊表中的服務鍵，但作為文件系統驅動的DriverEntry，一般還會聲明快速IO派遣函數，這組派遣函數沒有出現在示例中。
extern "C"
NTSTATUS
DriverEntry(IN PDRIVER_OBJECT DriverObject, IN PUNICODE_STRING RegistryPath)
{
DriverObject->DriverUnload = DriverUnload; <--1
DriverObject->DriverExtension->AddDevice = AddDevice;
DriverObject->DriverStartIo = StartIo;
DriverObject->MajorFunction[IRP_MJ_PNP] = DispatchPnp; <--2
DriverObject->MajorFunction[IRP_MJ_POWER] = DispatchPower;
DriverObject->MajorFunction[IRP_MJ_SYSTEM_CONTROL] = DispatchWmi;
... <--3
servkey.Buffer = (PWSTR) ExAllocatePool(PagedPool, RegistryPath->Length + sizeof(WCHAR)); <--4
if (!servkey.Buffer)
{
return STATUS_INSUFFICIENT_RESOURCES;
}
servkey.MaximumLength = RegistryPath->Length + sizeof(WCHAR);
RtlCopyUnicodeString(&servkey, RegistryPath);
return STATUS_SUCCESS; <--5
}
示例同時引用了多種數據結構，它們的詳細注釋可參看資料1第二章的第一小節的後半部分。我們首先掌握這些數據結構的可見域，即可由編程人員存取的域，在理解一些重要的函數時也會涉及部分非透明域，一般情況下可使用微軟推薦的函數來間接訪問它們。
不要混淆驅動對象和設備對象。驅動對象代表了內核加載的驅動鏡像，DriverEntry或AddDevice例程調用IoCreateDevice函數來創建設備對象時，驅動對象將作為該函數的一個輸入參數。設備對象作為硬件或虛擬硬件的抽象，是一個極其重要的數據結構，用於處理設備的I/O請求。

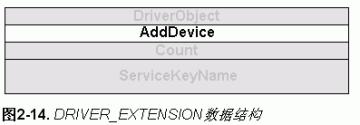

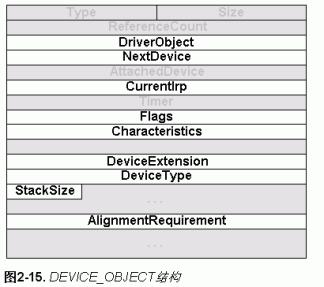

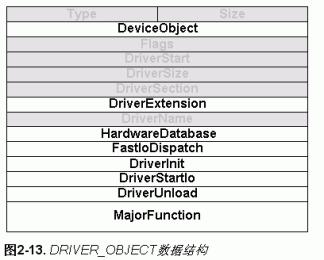

我們將在WinDbg裡實際查看這些數據結構，下面列出它們的定義圖：
內核函數根據執行的功能，大致分為如下幾類，讀者可通過例子接觸到這些函數：
函數前綴 類別 Ex… 執行支持 Hal… 硬件抽象層（僅NT/Windows 2000/XP） Io… I/O管理器（包括即插即用函數） Ke… 內核 Ks… 內核流IRP管理函數 Mm… 內存管理器 Ob… 對象管理器 Po… 電源管理（Vista下存在新的限制） Ps… 進程結構 Rtl… 運行期庫 Se… 安全 Zw… 其他函數 Cc… Cache函數 FsRtl… 文件系統運行期庫
四、WinDbg上的實踐
我們已在上一篇介紹了如何用WinDbg查看KdPrint等內核函數輸出的調試信息。事實上象vs或迅雷之類的軟件也會產生調試信息，但它們由用戶模式下的調試輸出函數發出。
本次實踐的對象是下篇將要用到的的示例代碼，我們將演示如何在WinDbg裡的常用操作，如設置斷點，查看變量的值、數據結構等，代碼位於WINDDK\3790\src\general\ioctl。如果你還不會編譯驅動程序，請趕快完成上一篇拉下的作業。
用WinDbg連接遠程機，按g返還遠程機的控制權，將編譯好的驅動程序sioctl.sys和測試程序ioctlapp.exe復制到遠程機上的任意目錄裡，如我們新建了一個目錄c:\ioctl。
Ctrl+break返回WinDbg後，用.cls命令清屏，延時加載bu sioctl!DriverEntry，此時輸入bl查看已經設置的斷點列表，WinDbg顯示：
kd> bl
0 eu 0001 (0001) (sioctl!DriverEntry)
0表示斷點的id號，e表示斷點的狀態為允許，u表示斷點未被解析，即當前加載的模塊裡未找到符合斷點的符號。

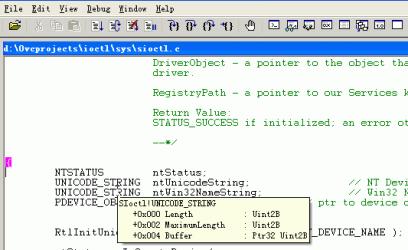

輸入g返回控制權，在遠程機裡打開cmd命令提示符窗口，輸入iocatlapp.exe運行程序，程序立即在DriverEntry處斷下（粉紅括號）：
接下來的操作其實和用戶模式下的調試無大的區別，你既可以單步跟蹤（F10或F11），在源代碼上設置斷點（F9），也可以查看變量的賦值和結構（命令dv、dt…）等，請讀者隨意發揮了。如用dt查看某個結構，如：
先用!pcr查看進程或線程內核對象地址，接著查看特定地址的eprocess結構內容：dt -r1 _eprocess 81bef448，尾隨_eprocess的這個當前進程的地址可以用!process取得。特別關注基礎篇七提及的iopm：
+0x030 IopmOffset : 0x20ac
+0x032 Iopl : 0 ''
dt -r1 _ethread 8055be40
bl顯示的內容變更為：
kd>bl
0 e f8d6a5b0 [d:\0vcprojects\ioctl\sys\sioctl.c @ 123] 0001 (0001) SIoctl!DriverEntry
請讀者據資料2與WinDbg幫助文檔認真實踐常用的命令，同時在網上閱讀一些調試高手發表的文章。只要多實踐，可以很輕松的掌握這項基本功，畢竟我們已經擁有源代碼，這和通過反編譯來破解信息的難度是不可相提並論的。
五、結語
本篇是驅動編程學習過程中必須跨過的生死關，如果時間充裕，建議將資料1的第二至第五章先通讀一遍，再精讀兩至三遍。一些不影響大局的細節（如第三章）粗通即可，無須死記；一些新的概念，如第四章的同步技術，可多花費時間盡可能努力的理解這項技術。
驅動編程與匯編語言的學習有相似之處，入門總是先難後易。如果代碼在讀者的眼中和天書一般艱難，請不要懷疑自己的能力。不能理解的概念無非是因為在它之前還存在其他未知的知識，把一個龐大的論題分解為若干小塊，逐步解決它們，總有豁然開朗的時候。
本篇不設置參考完成時間，根據個人的實際情況，盡快完成入門階段的學習。
