繪圖設備是指繼承QPainterDevice的子類。Qt一共提供了四個這樣的類，分別是QPixmap、QBitmap、QImage和 QPicture。其中，QPixmap專門為圖像在屏幕上的顯示做了優化，而QBitmap是QPixmap的一個子類，它的色深限定為1，你可以使用 QPixmap的isQBitmap()函數來確定這個QPixmap是不是一個QBitmap。QImage專門為圖像的像素級訪問做了優化。 QPicture則可以記錄和重現QPainter的各條命令。下面我們將分兩部分介紹這四種繪圖設備。
QPixmap繼承了QPaintDevice，因此，你可以使用QPainter直接在上面繪制圖形。QPixmap也可以接受一個字符串作為一個文件的路徑來顯示這個文件，比如你想在程序之中打開png、jpeg之類的文件，就可以使用 QPixmap。使用QPainter的drawPixmap()函數可以把這個文件繪制到一個QLabel、QPushButton或者其他的設備上面。QPixmap是針對屏幕進行特殊優化的，因此，它與實際的底層顯示設備息息相關。注意，這裡說的顯示設備並不是硬件，而是操作系統提供的原生的繪圖引擎。所以，在不同的操作系統平台下，QPixmap的顯示可能會有所差別。
QPixmap提供了靜態的grabWidget()和grabWindow()函數，用於將自身圖像繪制到目標上。同時，在使用QPixmap時，你可以直接使用傳值也不需要傳指針，因為QPixmap提供了“隱式數據共享”。關於這一點，我們會在以後的章節中詳細描述，這裡只要知道傳遞QPixmap不必須使用指針就好了。
QBitmap繼承自QPixmap，因此具有QPixmap的所有特性。QBitmap的色深始終為1. 色深這個概念來自計算機圖形學，是指用於表現顏色的二進制的位數。我們知道，計算機裡面的數據都是使用二進制表示的。為了表示一種顏色，我們也會使用二進制。比如我們要表示8種顏色，需要用3個二進制位，這時我們就說色深是3. 因此，所謂色深為1，也就是使用1個二進制位表示顏色。1個位只有兩種狀態：0和1，因此它所表示的顏色就有兩種，黑和白。所以說，QBitmap實際上是只有黑白兩色的圖像數據。
由於QBitmap色深小，因此只占用很少的存儲空間，所以適合做光標文件和筆刷。
下面我們來看同一個圖像文件在QPixmap和QBitmap下的不同表現：
void PaintedWidget::paintEvent(QPaintEvent *event)
{
QPainter painter(this);
QPixmap pixmap("Cat.png");
QBitmap bitmap("Cat.png");
painter.drawPixmap(10, 10, 128, 128, pixmap);
painter.drawPixmap(140, 10, 128, 128, bitmap);
QPixmap pixmap2("Cat2.png");
QBitmap bitmap2("Cat2.png");
painter.drawPixmap(10, 140, 128, 128, pixmap2);
painter.drawPixmap(140, 140, 128, 128, bitmap2);
}
先來看一下運行結果：
這裡我們給出了兩張png圖片。Cat.png是沒有透明色的純白背景，而Cat2.png是具有透明色的背景。我們分別使用QPixmap和QBitmap來加載它們。注意看它們的區別：白色的背景在Qbitmap中消失了，而透明色在QBitmap中轉換成了黑色；其他顏色則是使用點的疏密程度來體現的。
QPixmap使用底層平台的繪制系統進行繪制，無法提供像素級別的操作，而QImage則是使用獨立於硬件的繪制系統，實際上是自己繪制自己，因此提供了像素級別的操作，並且能夠在不同系統之上提供一個一致的顯示形式。

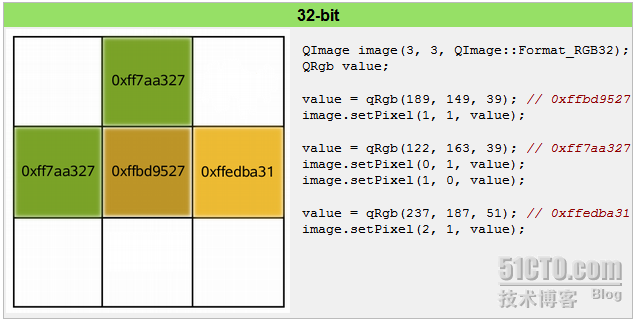

如上圖所示(出自Qt API文檔)，我們聲明了一個QImage對象，大小是3 x 3，顏色模式是RGB32，即使用32位數值表示一個顏色的RGB值，也就是說每種顏色使用8位。然後我們對每個像素進行顏色賦值，從而構成了這個圖像。你可以把QImage想象成一個RGB顏色的二維數組，記錄了每一像素的顏色。
最後一個需要說明的是QPicture。這是一個可以記錄和重現QPainter命令的繪圖設備。 QPicture將QPainter的命令序列化到一個IO設備，保存為一個平台獨立的文件格式。這種格式有時候會是“元文件(meta- files)”。Qt的這種格式是二進制的，不同於某些本地的元文件，Qt的pictures文件沒有內容上的限制，只要是能夠被QPainter繪制的元素，不論是字體還是pixmap，或者是變換，都可以保存進一個picture中。
QPicture是平台無關的，因此它可以使用在多種設備之上，比如svg、pdf、ps、打印機或者屏幕。回憶下我們這裡所說的QPaintDevice，實際上是說可以有QPainter繪制的對象。QPicture使用系統的分辨率，並且可以調整 QPainter來消除不同設備之間的顯示差異。
如果我們要記錄下QPainter的命令，首先要使用QPainter::begin()函數，將QPicture實例作為參數傳遞進去，以便告訴系統開始記錄，記錄完畢後使用QPainter::end()命令終止。代碼示例如下：
QPicture picture;
QPainter painter;
painter.begin(&picture); // paint in picture
painter.drawEllipse(10,20, 80,70); // draw an ellipse
painter.end(); // painting done
picture.save("drawing.pic"); // save picture
如果我們要重現命令，首先要使用QPicture::load()函數進行裝載：
QPicture picture;
picture.load("drawing.pic"); // load picture
QPainter painter;
painter.begin(&myImage); // paint in myImage
painter.drawPicture(0, 0, picture); // draw the picture at (0,0)
painter.end();
