首先還是要先把上次的代碼拿上來。
void PaintedWidget::paintEvent(QPaintEvent *event)
{
QPainter painter(this);
painter.drawLine(80, 100, 650, 500);
painter.setPen(Qt::red);
painter.drawRect(10, 10, 100, 400);
painter.setPen(QPen(Qt::green, 5));
painter.setBrush(Qt::blue);
painter.drawEllipse(50, 150, 400, 200);
}
上次我們說的是Qt繪圖相關的架構，以及QPainter的建立和drawXXXX函數。可以看到，基本上代碼中已經設計到得函數還剩下兩個：setPen()和setBrush()。現在，我們就要把這兩個函數講解一下。
Qt繪圖系統提供了三個主要的參數設置，畫筆(pen)、畫刷(brush)和字體(font)。這裡我們要說明的是畫筆和畫刷。
所謂畫筆，是用於繪制線的，比如線段、輪廓線等，都需要使用畫筆繪制。畫筆類即QPen，可以設置畫筆的樣式，例如虛線、實現之類，畫筆的顏色，畫筆的轉折點樣式等。畫筆的樣式可以在創建時指定，也可以由setStyle()函數指定。畫筆支持三種主要的樣式：筆帽(cap)，結合點 (join)和線形 (line)。這些樣式具體顯示如下(圖片來自C++ GUI Programming with Qt4, 2nd Edition)：
上圖共分成三行：第一行是Cap樣式，第二行是Join樣式，第三行是Line樣式。QPen允許你使用setCapStyle()、setJoinStyle()和setStyle()分別進行設置。具體請參加API文檔。

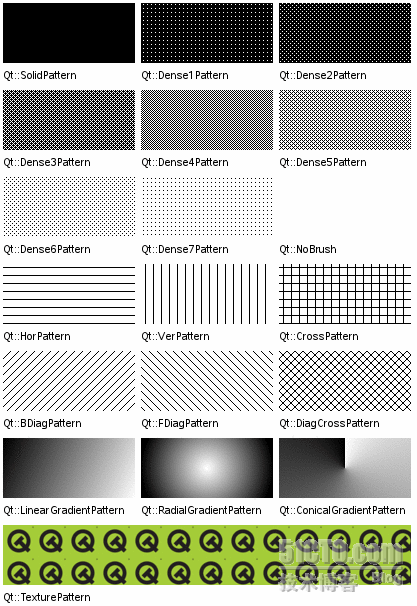

所謂畫刷，主要用來填充封閉的幾何圖形。畫刷主要有兩個參數可供設置：顏色和樣式。當然，你也可以使用紋理或者漸變色來填充圖形。請看下面的圖片(圖片出自Qt API 文檔)：
這裡給出了不同style的畫刷的表現。同畫筆類似，這些樣式也可用通過一個enum進行設置。

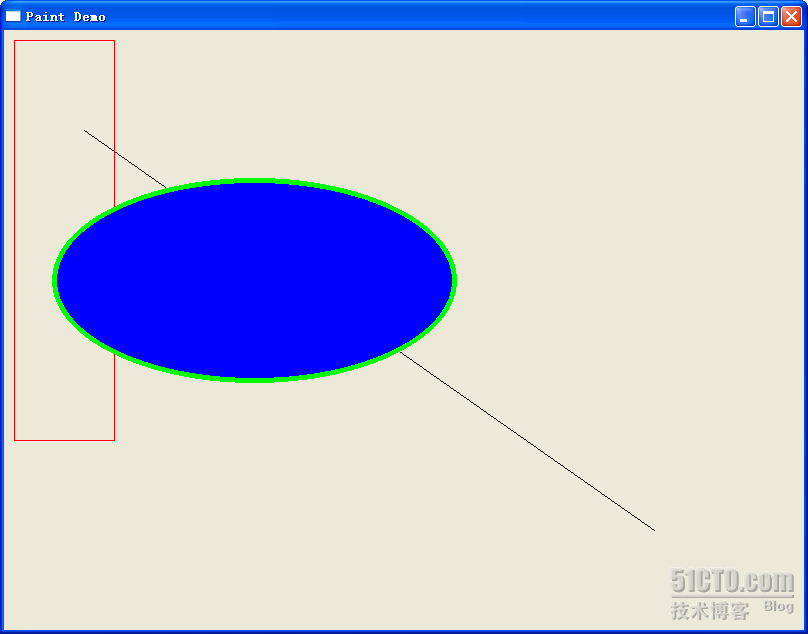

明白了這些之後我們再來看看我們的代碼。首先，我們直接使用drawLine()函數，由於沒有設置任何樣式，所以使用的是默認的1px,，黑色，solid樣式畫了一條直線；然後使用setPen()函數，將畫筆設置成Qt::red，即紅色，畫了一個矩形；最後將畫筆設置成綠色，5px，畫刷設置成藍色，畫了一個橢圓。這樣便顯示出了我們最終的樣式：
另外要說明一點，請注意我們的繪制順序，首先是直線，然後是矩形，最後是橢圓。這樣，因為橢圓是最後畫的，因此在最上方。
在我們學習OpenGL的時候，肯定聽過這麼一句話：OpenGL是一個狀態機。所謂狀態機，就是說，OpenGL保存的只是各種狀態。怎麼理解呢？比如，你把顏色設置成紅色，那麼，直到你重新設置另外的顏色，它的顏色會一直是紅色。QPainter也是這樣，它的狀態不會自己恢復，除非你使用了各種set函數。因此，如果在上面的代碼中，我們在橢圓繪制之後再畫一個橢圓，它的樣式還會是綠色5px的輪廓和藍色的填充，除非你顯式地調用了set 進行更新。這可能是繪圖系統較多的實現方式，因為無論是OpenGL、QPainter還是Java2D，都是這樣實現的(DirectX不大清楚)。
出處：http://devbean.blog.51cto.com/448512/235851
