穩壓管的限流電阻選取

編輯:關於C語言


穩壓管有一個最小穩壓電流   Izmin  和最大穩定電流 Izmax 如果電流小於最下穩定電壓就跟本不穩壓 如果電流大於最大穩定電流穩壓管就會損壞因此穩壓管線路中必須串聯一個電阻來限流。(限流電阻)

最大穩定電流值=穩壓管功率÷穩壓值

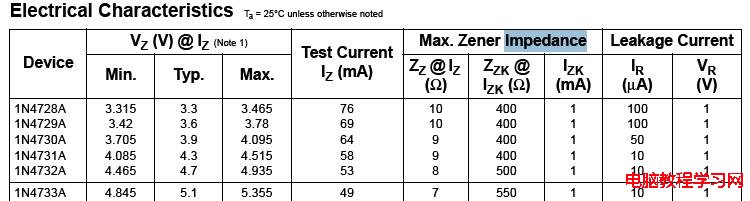

最下小定電流如圖顯示為   1mA
穩壓管的限流電阻選取 - zmurder - 起點的博客

例如使用1N4733穩壓值為5.1V輸入電壓為10V那麼限流電阻兩端的電壓值就為10-5.1=4.9V

根據最大最小穩定電流計算限流電阻范圍是:4.9V/1mA=49000    4.9V*16=78.4
