作者:July、二零一一年二月十五日。
推薦閱讀：
David G. Lowe, "Distinctive image features from scale-invariant keypoints,"
International Journal of Computer Vision, 60, 2 (2004), pp. 91-110
---------------------------------------------
尺度不變特征轉換(Scale-invariant feature transform 或 SIFT)是一種電腦視覺的算法用來偵測與描述影像中的局部性特征，它在空間尺度中尋找極值點，並提取出其位置、尺度、旋轉不變量，此算法由 David Lowe 在1999年所發表，2004年完善總結。
Sift算法就是用不同尺度（標准差）的高斯函數對圖像進行平滑，然後比較平滑後圖像的差別，
差別大的像素就是特征明顯的點。
一、Sift算法的步驟
Sift（Scale Invariant Feature Transform）是一個很好的圖像匹配算法，
同時能處理亮度、平移、旋轉、尺度的變化，利用特征點來提取特征描述符，最後在特征描述符之間尋找
匹配。
該算法主要包括5個步驟進行匹配：
1、構建尺度空間，檢測極值點，獲得尺度不變性；
2、特征點過濾並進行精確定位，剔除不穩定的特征點；
3、在特征點處提取特征描述符，為特征點分配方向值；
4、生成特征描述子，利用特征描述符尋找匹配點；

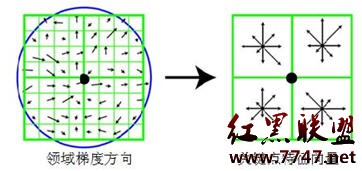

以特征點為中心取16*16的鄰域作為采樣窗口，
將采樣點與特征點的相對方向通過高斯加權後歸入包含8個bin的方向直方圖，
最後獲得4*4*8的128維特征描述子。
示意圖如下：
5、計算變換參數。
當兩幅圖像的Sift特征向量生成以後，下一步就可以采用關鍵點特征向量的歐式距離來作為兩幅圖像中
關鍵點的相似性判定度量。
取圖1的某個關鍵點，通過遍歷找到圖像2中的距離最近的兩個關鍵點。
在這兩個關鍵點中，如果次近距離除以最近距離小於某個阙值，則判定為一對匹配點。

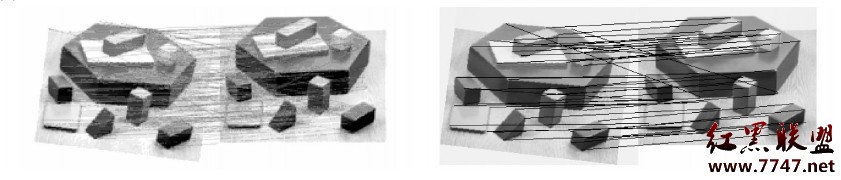

最後，看下Sift 算法效果圖：
下圖左邊部分Sift算法匹配結果，右邊部分是其它算法匹配結果：
二、Sift算法的描述
在上述的Sift算法步驟一中，提到了尺度空間，那麼什麼是尺度和尺度空間呢？
尺度就是受delta這個參數控制的表示。
而不同的L（x,y,delta)就構成了尺度空間，實際上，具體計算的時候，即使連續的高斯函數，都要被離
散為（一般為奇數大小）(2*k+1) *(2*k+1)矩陣，來和數字圖像進行卷積運算。
David Lowe關於Sfit算法，2004年發表在Int. Journal of Computer Vision的經典論文中，
對尺度空間（scal space)是這樣定義的 ：
It has been shown by Koenderink (1984) and Lindeberg (1994) that under a variety of
reasonable assumptions the only possible scale-space kernel is the Gaussian function.
Therefore,the scale space of an image is defined as a function, L(x; y; delta) that is
produced from the convolution of a variable-scale Gaussian, G(x; y; delta), with an input
image, I(x; y):
因此 ，一個圖像的尺度空間，L（x,y,delta) ,
定義為原始圖像I (x,y)與一個可變尺度的2維高斯函數G(x,y,delta) 卷積運算。
即，原始影像I(x，y)在不同的尺度e下，與高斯濾波器G(x,y,e)進行卷積，得到L(x,y,e)，如下：
L(x,y,e) = G(x,y,e)*I(x,y)
其中G(x,y,e)是尺度可變高斯函數，
G(x,y,e) = [1/2*pi*e2] * exp[ -(x2 + y2)/2e2]
（x，y）是空間坐標， e是尺度坐標。
為了更有效的在尺度空間檢測到穩定的關鍵點，提出了高斯差分尺度空間（DOG scale-space）。
利用不同尺度的高斯差分核與原始圖像I(x,y) ，卷積生成。
D(x,y,e) = ((G(x,y,ke) - G(x,y,e)) * I(x,y)
= L(x,y,ke) - L(x,y,e)
DOG算子計算簡單，是尺度歸一化的LoG算子的近似。
Gaussian卷積是有尺寸大小的，使用同一尺寸的濾波器對兩幅包含有不同尺寸的同一物體的圖像求局部最值將有可能出現一方求得最值而另一方卻沒有的情況，但是容易知道假如物體的尺寸都一致的話它們的局部最值將會相同。
SIFT的精妙之處在於采用圖像金字塔的方法解決這一問題，我們可以把兩幅圖像想象成是連續的，分別以它們作為底面作四稜錐，就像金字塔，那麼每一個 截面與原圖像相似，那麼兩個金字塔中必然會有包含大小一致的物體的無窮個截面，但應用只能是離散的，所以我們只能構造有限層，層數越多當然越好，但處理時 間會相應增加，層數太少不行，因為向下采樣的截面中可能找不到尺寸大小一致的兩個物體的圖像。
有了圖像金字塔就可以對每一層求出局部最值，但是這樣的穩定 點數目將會十分可觀，所以需要使用某種方法抑制去除一部分點，但又使得同一尺度下的穩定點得以保存

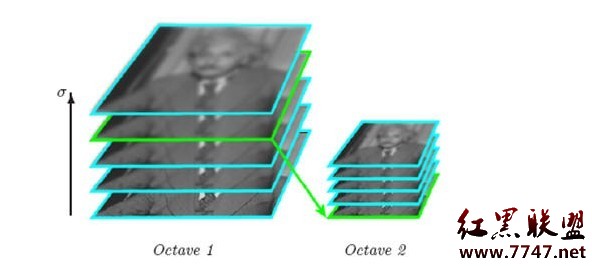

圖像金字塔的構建：圖像金字塔共O組，每組有S層，下一組的圖像由上一組圖像降采樣得到。
如下圖：
三、Sift算法的實現
作為一種匹配能力較強的局部描述算子，SIFT算法的實現相當復雜，
不過David Lowe到底也還是用c++實現了它，下面，闡述下其中的倆個關鍵函數。
關鍵函數一：
int sift_features( IplImage* img, struct feature** feat )
這個函數就是用來提取圖像中的特征向量。
參數img為一個指向IplImage數據類型的指針，用來表示需要進行特征提取的圖像。
IplImage是opencv庫定義的圖像基本類型（關於opencv是一個著名的圖像處理類庫，詳細的介紹可以參見
http://www.opencv.org.cn
）。
參數feat 是一個數組指針，用來存儲圖像的特征向量。
函數調用成功將返回特征向量的數目，否則返回-1.
函數，完整表述如下：
int sift_features( IplImage* img, struct feature** feat )
{
return _sift_features( img, feat, SIFT_INTVLS, SIFT_SIGMA, SIFT_CONTR_THR,
SIFT_CURV_THR, SIFT_IMG_DBL, SIFT_DESCR_WIDTH,
SIFT_DESCR_HIST_BINS );
}
關鍵函數二：
int _sift_features( IplImage* img, struct feature** feat, int intvls,double sigma, double
contr_thr, int curv_thr, int img_dbl, int descr_width, int descr_hist_bins )
稍微介紹下此函數的幾個參數：
intvls: 每個尺度空間的采樣間隔數，默認值為3.
sigma: 高斯平滑的數量，默認值1.6.
contr_thr:判定特征點是否穩定，取值（0，1），默認為0.04，這個值越大，被剔除的特征點就越多。
curv_thr:判定特征點是否邊緣點，默認為6.
img_dbl:在建立尺度空間前如果圖像被放大了1倍則取值為1，否則為0.
descr_width:計算特征描述符時鄰域子塊的寬度，默認為4.
descr_hist_bins:計算特征描述符時將特征點鄰域進行投影的方向數，默認為8，分別是0，45，90，135
，180，215，270，315共8個方向。
以下是此函數的完整表述：
int img_dbl, int descr_width, int descr_hist_bins )
{
IplImage* init_img;
IplImage*** gauss_pyr, *** dog_pyr;
CvMemStorage* storage;
CvSeq* features;
int octvs, i, n = 0;
< /* check arguments */
if( ! img )
fatal_error( "NULL pointer error, %s, line %d", __FILE__, __LINE__ );
< if( ! feat )
fatal_error( "NULL pointer error, %s, line %d", __FILE__, __LINE__ );
< /* build scale space pyramid; smallest dimension of top level is ~4 pixels *
