C#進行Visio二次開發之界面設計及架構設計(2)

其中文件中的另存為和導出AutoCAD的操作是通過下面代碼完成的。

SaveFileDialog dlg = new SaveFileDialog();

dlg.FileName = Portal.gc.gVisioImage.VisioName;

dlg.Filter = "Visio文件(*.vsd)|*.vsd|所有文件(*.*)|*.*";
　　dlg.FilterIndex = 1;
　　if (dlg.ShowDialog() == DialogResult.OK)
　　　　　　 {　　　　　　　　 if (dlg.FileName.Trim() != string.Empty)
　　　　　　　　{　　　　　　　　　　 if (File.Exists(dlg.FileName))
　　　　　　　　　　 {　　　　　　　　　　　　 File.Copy(Portal.gc.gVisioTemplateFilePath, dlg.FileName, true);
}　　　　　　　　　　 else
　　　　　　　　　　 {　　　　　　　　　　　　 File.Copy(Portal.gc.gVisioTemplateFilePath, dlg.FileName);
}
}
}
SaveFileDialog dlg = new SaveFileDialog();
dlg.FileName = "";
dlg.Filter = "AutoCAD 繪圖 (*.dwg)|*.dwg|所有文件(*.*)|*.*";
dlg.FilterIndex = 1;
　if (dlg.ShowDialog() == DialogResult.OK)
　　　　　　{　　　　　　　　 if (dlg.FileName.Trim() != string.Empty)
　　　　　　　　 {　　　　　　　　　　 VisApplication.ActivePage.Export(dlg.FileName);
　　　　　　 }
}

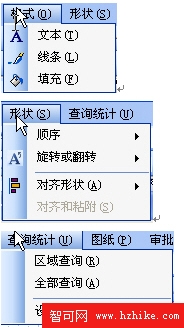

其中的視圖中有很多Visio的視圖窗口需要控制，如形狀窗口、自定義屬性窗口、掃視縮放窗口、大小位置窗口、其他還有如標尺、網格等顯示設置需要控制。這些都是通過調用Application.DoCmd((short)commandID);函數實現的，只要傳入了相應的命令ID，那麼就達到了控制顯示的功能。如自定義屬性窗口為VisUICmds.visCmdCustProp，形狀窗口為VisUICmds.visCmdShapesWindow，標尺為VisUICmds.visCmdViewRulers，網格為VisUICmds.visCmdVIEwGrid，這些屬性都是可以在SDK中查找到的。 縮放圖紙操作，請參考我的一篇文章：C#進行Visio二次開發之圖紙縮放操作的實現裡面有具體的實現過程。
