三、通信協議
FP∑系列PLC通信系統的基本協議是松下電工的專用通信協議-MEWTOCOL；PLC與計算機的通信協議是MEWTOCOL-COM。該協議采用異步通信方式，其波特率有300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps等多種可選，且報文長度可變可固定。該方式通信協議如下：

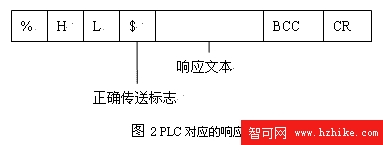

圖1和圖2分別為上位機發送的上位機鏈接命令幀讀DM區數據的命令格式和由PLC返回的應答幀格式。當PLC接收到從上位機發來的ASCII碼命令時自動返回ASCII碼應答。
其中，％為起始符，標記每一幀報文的開始，CR為結束符，標記每一幀報文的結束，BCC為兩字節的幀校驗碼FCS，它是從開始符"%"到正文結束的所有字符的ASCII碼按位異或的結果，HL為PLC的站地址，為兩位16進制數，如00則表示第一台PLC。#、$標注該幀報文為何種類型，上位機的命令幀由不固定的字節數組成，針對不同的識別碼有不同的幀長度。但基本格式大體一致。
四、編程實現

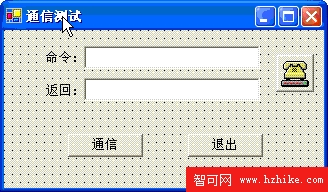

啟動Visual.Studio.NET2003，便可進入Visual C#.Net窗口環境，建立Windows應用程序，建立項目名稱（complc），生成項目窗體（comForm）。在窗體上添加通信按鈕button1、退出按鈕button2，並在工具箱Windows窗體控件欄選中Microsoft Communications Control,version 6.0控件，如圖3。
