用SDK玩轉ActiveX

調用ActiveX控件？呃，這實在不是一件容易的事情：用各種封裝精良的Framework（MFC 、VCL等等）的話，最後成品EXE的體積難免偏大；用SDK雖然可以有效地減小這個體積，但是 往往又無從下手——總之，這似乎是一件魚與熊掌不能兼得的憾事。還好， “不容易”並不代表“不可能”，李馬在本文中要介紹給諸位的，就 是“玩轉”ActiveX的一種方法，這種方法包括了從ActiveX控件調用到ActiveX控 件事件處理的一切必要細節。當然，題目所說的“SDK”也並不是純粹的SDK，而 是借助了ATL的OLE支持，畢竟用SDK實現OLE容器太繁瑣了。

在開始正文之前，我還想 說明一下本文所面向的讀者群。首先，你必須對SDK的編程方式和COM組件的調用方式有所了 解，因為本文中的絕大部分示例代碼都與之相關，涉及到這方面的知識我也不會再加以解釋 ；其次，你可以不了解ATL，因為本文中對ATL的使用僅限於ActiveX的OLE容器，我也只是在 適當的地方給予簡要的說明；再次，你可以不了解COM連接點的知識，我在文中會給予詳細的 介紹。

那麼閒話毋庸贅敘，讓我們開始吧。

准備工作

現在讓我們來完 成代碼之外的事情，請按照以下步驟建立我們的工程：

1. 打開Visual C++，新建一 個Win32 Application（我名之為ActiveX）。

2. 新建一個Resource Script（資源腳 本），在其中添加一個對話框（我名之為IDD_MAIN_DLG）。

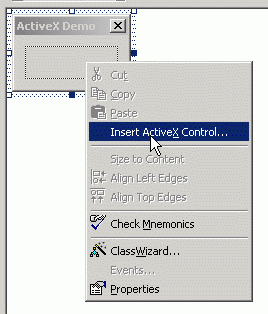

3. 在對話框上單擊右鍵 ，選擇“Insert ActiveX Control...”（如下圖）。在本文中，我以Microsoft Agent Control為例，所以在之後的列表之中選擇“Microsoft Agent Control 2.0”。

4. 完成後的對話框如下圖。

骨架代碼

現在就可以編寫代碼了。建立一個C++ Source File（C++源文件），在其中輸入下面的程序 骨架：

#include <atlbase.h>
CComModule _Module;
#include <atlwin.h>
#import "C:\WINNT\msagent\agentctl.dll"
using namespace AgentObjects;
#include "resource.h"
int WINAPI _tWinMain( HINSTANCE hInstance, HINSTANCE hPrevInstance, LPTSTR lpCmdLine, int nShowCmd )
{
　　 _Module.Init( NULL, hInstance );
　　 _Module.Term();
　　 return 0;
}

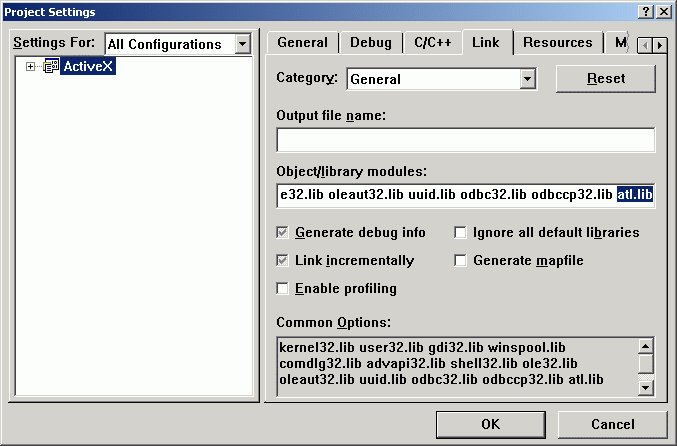

然後，在工程設置中加入atl.lib，如下圖：

讓我們 再回過頭來看看上面的代碼。程序的頭三行就是我在本文開頭時所說到的“ATL的支持 ”，其中預處理的部分你大可以略去不管，你只需要了解的就是_Module這個全局變量 ，它保存了程序模塊的一些相關信息。並且，在WinMain之中的Init和Term已經包括了 CoInitialize、OleInitialize、CoUninitialize、OleUninitialize的初始化和卸載工作。

#import的一行表示導入Agent控件的類型庫，並且由於Agent控件的各個接口被封裝 在了library AgentObjects之中（這些東西可以使用Visual Studio自帶的工具 “OLE/COM Object Viewer”從agentctl.dll的類型庫接口定義之中看到），所以 要使用AgentObjects的命名空間——當然不用也無所謂，只不過是以後的使用會 稍稍麻煩一些。

現在你可以編譯鏈接這段代碼了。在編譯鏈接完成之後，你就可以在 工程目錄下的Debug或Release目錄下（取決於你的工程設置）發現名為agentctl.tlh和 agentctl.tli的兩個文件。你可以用文本方式打開它們看看，你會發現agentctl.tlh中是 agentctl.dll類型庫中各接口的C/C++支持以及各接口的智能指針定義；至於agentctl.tli之 中，則是一些更有趣的東西，在這裡我就不多介紹了。

使用ActiveX

骨架完成 後，就可以使用Agent這個ActiveX控件了。不過在使用之前，你需要把你曾經用來顯示對話 框的代碼寫成類似下面這個樣子：

g_hDlgMain = AtlAxCreateDialog( hInstance, MAKEINTRESOURCE( IDD_MAIN_DLG ), NULL, (DLGPROC)MainDlgProc, 0 );

對於這行 代碼我需要解釋三點。第一，由於我們的對話框中含有ActiveX控件，所以不能使用普通的 CreateDialog；第二，g_hDlgMain是一個全局變量，我需要在另一個類中使用它；第三，由 於我們需要顯示Agent助手而不顯示對話框，所以在此使用了無模式對話框——這 樣就可以創建一個不可見的對話框了。

現在可以在對話框的回調函數中使用ActiveX 控件了。以Agent控件為例，通常使用ActiveX是類似這個樣子：

CAxWindow wndAgent = GetDlgItem( hDlg, IDC_AGENT );

IAgentCtlExPtr pAgent; // IAgentCtlExPtr的 定義來自於agentctl.tlh

HRESULT hr = wndAgent.QueryControl( __uuidof( IAgentCtlEx ), ( LPVOID * )&pAgent );

然後，就可以利用pAgent指針對Agent 控件進行操作了。你可以在對話框回調函數中的WM_INITDIALOG中加入下面的代碼來測試效果 ：

case WM_INITDIALOG:
　　　　 {
　　　　　　 CAxWindow wndAgent;
　　　　　　 IAgentCtlExPtr pAgent;
　　　　　　 IAgentCtlCharactersPtr pChars;
　　　　　　 IAgentCtlCharacterExPtr pMerlin;
　　　　　　 IAgentCtlRequestPtr pRequest;
　　　　　　 HRESULT hr;
　　　　　　 wndAgent = GetDlgItem( hDlg, IDC_AGENT );
　　　　　　 hr = wndAgent.QueryControl( __uuidof( IAgentCtlEx ), ( LPVOID * ) &pAgent );
　　　　　　 // 獲取角色文件路徑
　　　　　　 TCHAR szPath[MAX_PATH];
　　　　　　 GetWindowsDirectory( szPath, MAX_PATH );
　　　　　　 lstrcat( szPath, _T("\\msagent\\chars\\merlin.acs") );
　 　　　　　 // 進行連接
　　　　　　 hr = pAgent->put_Connected( (VARIANT_BOOL)-1 );
　　　　　　 // 獲得角色列表
　　　　　　 hr = pAgent->get_Characters( &pChars );
　　　　　　 // 裝載角色
　　　　　　 pRequest = pChars->Load( _bstr_t("merlin"), CComVariant (szPath) );
　　　　　　 pMerlin = pChars->Character( _bstr_t("merlin") );
　　 　　　　 // 顯示角色
　　　　　　 pMerlin->Show();
　　　　　　 // 計算屏幕中央坐標，並移動
　　　　　　 short x = ( GetSystemMetrics( SM_CXFULLSCREEN ) - pMerlin->GetWidth() ) / 2;
　　　　　　 short y = ( GetSystemMetrics( SM_CYFULLSCREEN ) - pMerlin->GetHeight() ) / 2;
　　　　　　 pRequest = pMerlin->MoveTo( x, y );
　　　　　　 pRequest = pMerlin->Speak( CComVariant("右鍵單擊我，選擇“隱 藏”以結束程序。") );
　　　　 }
　　　　 break;

這裡我有兩點需要說明。第一，事實上對COM接口的調用需要 非常嚴謹地判斷每個方法返回值的成功與否，而在這裡出於篇幅考慮我便將其一概略去，你 可以在配套源代碼中看到這些容錯處理；第二，在使用Agent控件之前必須將它的Connected 狀態置為真（-1）——也就是pAgent->put_Connected的一句，否則以下的方 法都會失敗，而在MFC的封裝下倒可以略去這一句，可能MFC有個自動連接的過程。

到 現在為止，你應該已經可以把這個助手顯示在屏幕上了，運行看看效果吧。

連接點

可 能你注意到了，在WM_INITDIALOG的最後一句，我讓Agent助手說了一句話：“右鍵單擊 我，選擇‘隱藏’以結束程序。”但事實上如果你運行這段代碼的話，你在 助手身上右擊鼠標並選擇“隱藏”，助手雖然隱藏了起來，程序卻並沒有退出， 這是怎麼回事呢？答案是顯而易見的——我並沒有處理Agent控件的Hide（隱藏） 事件。

那麼，又如何處理這個事件呢？——在MFC中，ActiveX控件的事件 是通過一張宏映射表來實現的，類似下面這個樣子：

BEGIN_EVENTSINK_MAP (CActiveXDlg, CDialog)
　　 //{{AFX_EVENTSINK_MAP(CActiveX)
　　 ON_EVENT(CActiveXDlg, IDC_AGENT, 7 /* Hide */, OnHideAgent, VTS_BSTR VTS_I2)
　　 //}}AFX_EVENTSINK_MAP
END_EVENTSINK_MAP()

對於SDK來說， 就沒有那麼簡單了。我們必須從COM最底層的機制入手，也就是連接點。

那麼，什麼 又是連接點呢？

在有的時候——比如我們這裡的ActiveX的事件處理，COM 服務器需要將一個接口開放給客戶端，然後由客戶端實現這個接口供服務器進行回調，這就 是COM的連接點事件。下面，我用兩個C++類來模擬連接點和COM服務器之間的關系。

class CSink
{
public:
　　 void DoSomeOtherThings()
　　 {
　　　　 cout << "I still want to do some other things, so this sentence is from sink." << endl;
　　 }
};
class ISomeInterface
{
　　 CSink *m_pSink;
public:
　　 ISomeInterface() : m_pSink( NULL ) {}
　　 void SetSink( CSink *pSink )
　　 {
　　　　 m_pSink = pSink;
　　 }
　　 void DoSomething()
　　 {
　　　　 cout << "Do something...." << endl;
　　　　 if ( NULL != m_pSink )
　　　　 {
　　　　　　 m_pSink->DoSomeOtherThings();
　　　　 }
　　 }
};

然後，在程序中這樣調用：

CSink sink;

ISomeInterface *p = new ISomeInterface;

p->SetSink( &sink );

p->DoSomething();

delete p;

如你所見， ISomeInterface並不是一個嚴格意義上的“接口”，而是一個實實在在的類，不 過既然這是段模擬代碼，所以我也沒有必要做得惟妙惟肖了——同樣，你也可以 把new和delete的過程看作一個接口CoCreateInstance和Release的過程。CSink類則是用來處 理ISomeInterface類回調事件的，在COM中我們稱之為“接收器”。那麼， ISomeInterface::SetSink就是設置連接點的“連接”過程， CSink::DoSomeOtherThings()則是接收器的事件處理實現。

接收器的實現

現 在，我們就要開始本文最核心的部分了。通常對於COM接收器來講，我們可以將它理解為一個 沒有CLSID的COM組件類，也就是說，我們只需要給出它的實現，並提供它的指針給服務器就 足夠了。而且對於我們的實現語言——C++來說，這個實現過程其實和編寫一個 C++類沒有什麼兩樣。那麼，首先讓我把這個實現完整地呈現給你，然後再逐一解釋吧。

// 處理連接點事件的接收器實現

class CSink : public IDispatch
{
public:
　　 // 構造/析構函數
　　 CSink() : m_uRef( 0 ) {}
　　 virtual ~CSink() {}
　　 // IUnknown接口實現
　　 STDMETHODIMP QueryInterface( REFIID iid, void **ppvObject )
　　 {
　　　　 if ( iid == __uuidof( _AgentEvents ) )
　　　　 {
　　　　　　 *ppvObject = (_AgentEvents *)this;
　　　　　　 AddRef();
　　　　　　 return S_OK;
　　　　 }
　　　　 if ( iid == IID_IUnknown )
　　　　 {
　　　　　　 *ppvObject = (IUnknown *)this;
　　　　　　 AddRef();
　　　　　　 return S_OK;
　　　　 }
　　　　 return E_NOINTERFACE;
　　 }
　　 ULONG STDMETHODCALLTYPE AddRef()
　　 {
　　　　 m_uRef++;
　　　　 return m_uRef;
　　 }
　　 ULONG STDMETHODCALLTYPE Release()
　　 {
　　　　 ULONG u = m_uRef--;
　　　　 if ( 0 == m_uRef )
　　　　 {
　　　　　　 delete this;
　　　　 }
　　　　 return u;
　　 }
　　 // IDispatch接口實現
　　 STDMETHODIMP GetTypeInfoCount( UINT *pctinfo )
　　 {
　　　　 return E_NOTIMPL;
　　 }
　　 STDMETHODIMP GetTypeInfo( UINT iTInfo, LCID lcid, ITypeInfo **ppTInfo)
　　 {
　　　　 return E_NOTIMPL;
　　 }
　　 STDMETHODIMP GetIDsOfNames( REFIID riid, LPOLESTR *rgszNames, UINT cNames, LCID lcid, DISPID *rgDispId)
　　 {
　　　　 return E_NOTIMPL;
　　 }
　　 STDMETHODIMP Invoke( DISPID dispIdMember, REFIID riid, LCID lcid, WORD wFlags, DISPPARAMS *pDispParams,
　　　　　　　　　　　　 VARIANT *pVarResult, EXCEPINFO *pExcepInfo, UINT *puArgErr )
　　 {
　　　　 HRESULT hr = S_OK;
　　　　 if ( NULL != pDispParams && 7 == dispIdMember )
　　　　 {
　　　　　　 if ( 2 == pDispParams->cArgs )
　　　　　　 {
　　　　　　　　 if ( VT_I2 == pDispParams->rgvarg[0].vt && VT_BSTR == pDispParams->rgvarg[1].vt )
　　　　　　　　 {
　　　　　　　　　　 OnHide( pDispParams->rgvarg[1].bstrVal, pDispParams->rgvarg[0].iVal );
　　　　　　　　 }
　　　　　　　　 else // 類型錯誤
　　　　　　　　 {
　　　　　　　　　　 hr = DISP_E_TYPEMISMATCH;
　　　　　　　　 }
　　　　　　 }
　　　　　　 else // 參數個數錯誤
　　　　　　 {
　　　　　　　　 hr = DISP_E_BADPARAMCOUNT;
　　　　　　 }
　　　　 }
　　　　 return hr;
　　 }
　　 // 要處理的_AgentEvents事件
　　 STDMETHODIMP OnHide( _bstr_t CharacterID, short Cause )
　　 {
　　　　 PostMessage( g_hDlgMain, WM_CLOSE, 0, 0 );
　　　　 return S_OK;
　　 }
private:
　　 ULONG m_uRef;
};

1. 我們可以用OLE/COM Object Viewer從 agentctl.dll的類型庫接口定義之中看到以下的內容：

dispinterface _AgentEvents {

...

這樣我們可以很容易猜到，這個接口就是Agent控件開放給我們處理連接 點事件用的。這一句用C++的語法來表示，就是：

// 摘自 agentctl.tlh

　　struct __declspec(uuid("f5be8bd4-7de6-11d0- 91fe-00c04fd701a5"))
　　 _AgentEvents : IDispatch
　　 {
　　　　 // ...

也就是說，這個接口繼承自IDispatch。IDispatch接口稱作 “調度”接口，通常用來實現對一些符號解釋型語言（如Visual Basic）調用COM 接口的支持。關於這個接口的詳細情況你可以參考MSDN，裡面有非常詳盡的介紹。在這裡我 使接收器亦繼承自IDispatch，是因為我只需要處理Hide一個事件，而若將接收器繼承自 _AgentEvent，那麼我必須完全實現_AgentEvent接口的全部方法，這將會是一個非常浩大的 工程——即使是將除Hide之外的所有方法都返回E_NOTIMPL。

2. 我是前說 過，可以將接收器理解為一個沒有CLSID的COM組件類。因此，接收器必須完全按照COM組件的 規格來實現，也就是你所看到的AddRef、Release和QueryInterface的部分。不過，接收器終 究有著它自己的特定性，所以我們可以簡化QueryInterface，並且可以將IDispatch的 GetTypeInfoCount、GetTypeInfo和GetIDsOfNames直接返回E_NOTIMPL。

3. 現在來到 CSink::Invoke的部分。既然COM擁有語言無關的特性，那麼就意味著像Visual Basic這樣的 符號解釋型語言也可以處理ActiveX控件的事件。從這一點我們可以猜想到，所有事件都是經 由IDispatch::Invoke調度的——事實上從MFC的事件映射表就可以看出來。所以 ，我們也通過Invoke來捕獲ID為7的Hide事件，在檢驗一切條件都符合後便調用我們自己的處 理函數OnHide。

4. 在CSink::Invoke中有著大量的條件判斷，這是為了代碼的嚴謹， 從調度ID、參數類型、參數個數等幾個方面來確定本次調用無誤之後才調用OnHide。也就是 說，CSink::Invoke和CSink::OnHide完全可以寫成這個樣子：

　　 STDMETHODIMP CSink::Invoke( DISPID dispIdMember, REFIID riid, LCID lcid, WORD wFlags, DISPPARAMS *pDispParams,
　　　　　　　　　　　　　　　　 VARIANT *pVarResult, EXCEPINFO *pExcepInfo, UINT *puArgErr )
　　 {
　　　　 if ( 7 == dispIdMember )
　　　　 {
　　　　　　 OnHide();
　　　　 }
　　　　 return S_OK;
　　 }
　　 void CSink::OnHide()
　　 {
　　　　 PostMessage( g_hDlgMain, WM_CLOSE, 0, 0 );
　　 }

看起來的確是簡單多了，不過我還是建議你使用前面的方法。

連接點的設置

連接點的使用非常簡單，很模式化的代碼：

// 設置連 接點的過程開始

IConnectionPointContainer *pCPC = NULL;

// 查詢連接點 容器

hr = pAgent->QueryInterface( IID_IConnectionPointContainer, (void **)&pCPC );

// 查找連接點

hr = pCPC->FindConnectionPoint( __uuidof( _AgentEvents ), &pCP );

// 這時連接點容器已經沒用了，釋放之

pCPC->Release();

pCPC = NULL;

// 創建通知對象

CSink *pSink = new CSink;

hr = pSink->QueryInterface( IID_IUnknown, (void **) &pSinkUnk );

// 對連接點進行設置

hr = pCP->Advise( pSinkUnk, &dwCookie );

需要注意的是，這段代碼必須放在pAgent->put_Connected之後 ，否則連接點的設置就會失敗。另外，這段代碼中有幾個變量是定義在回調函數頭部的 static變量，如下：

static IConnectionPoint *pCP = NULL;

static IUnknown *pSinkUnk = NULL;

static DWORD dwCookie = 0;

在程序結束的時 候，這樣釋放連接點：

pCP->Unadvise( dwCookie );

pCP->Release ();

pSinkUnk->Release();

需要注意的是pSinkUnk->Release()一句。 由於先前進行了接口查詢QueryInterface使得引用計數增加，所以必須在結束使用的時候調 用Release。

到現在為止，調用ActiveX的大致過程和原理我已經介紹完了。由於示例 工程的代碼是一段一段地根據文章邏輯而無序引用的，所以這可能會給諸位帶來實現上的麻 煩，在此李馬給大家賠個不是。
