VC++實現計算機並口的數據采集

編輯：關於VC++

摘要並口制作A/D轉換接口電路，利用VC++提供的現成函數，可以直接控制和讀寫標准並口，具有無需打開機箱、開發成本低廉，制作方便等特點。

關鍵詞計算機並口; 模數轉換; VC++

前言

計算機與外圍設備的連接，有多種接口方式：串行、USB 、SCSI、並行等，每一種接口方式都有其優點和缺點，由於串行和USB接口的抗干擾能力較強，傳輸距離遠，所以在數據通信的時候，多采用以上兩種方式。但有些應用場合，如CCD、視頻數據采集卡，其要求的傳輸距離近，這時候采用並行接口，而且這樣的運用隨著人們對數據處理速度要求的提高會越來越多。

另外當計算機用於模擬信號檢測時，需要配置 A/D轉換接口電路，商品化的數據采集卡價格比較貴，而自己開發一套傳統的數據采集卡需要很多知識的儲備，尤其涉及到了低層驅動程序的開發，難度比較大。

並行接口的腳位定義

1、物理接口描述

計算機並口適配器或數據采集卡基本上都采用多模式方式控制芯片，並口適配器的工作方式可以在CMOS中設置。並口工作模式有:標准並行接口 (SPP)、簡單雙向接口(PS/2)、增強型並行接口(EPP1.9)、擴展功能接口(ECP)等。

物理接口采用了IEEE1284標准描述的Dsub25針內孔式連接器。管腳信號隨工作模式不同也有所不同，下面就默認工作都是SPP模式說明一下(見表1)。

其中S對應狀態寄存器，C對應控制寄存器，它們對應的地址分別為基址(378H)+1、基址(378H)+2。

表1並行端口SPP 模式下物理連線及輸出方向簡介

2、相關寄存器描述

圖1是打印機適配器的控制寄存器，它只用了其中的低5位。

圖1 控制寄存器

圖2是打印機適配器的狀態寄存器，它只用了其中的高5位。

圖2 狀態寄存器

其中每位與引腳對應關系如表1所示。

電路原理

1、AD7820引腳及功能

AD7820是AD公司的一種與微處理器兼容的高速8位模數轉換器(ADC)芯片采用單 +5V供電，無需外接時鐘，內部有取樣保持電路，轉換時間達到1.36 μs。引腳如圖3所示

引腳功能介紹:

Vin模擬信號輸人;

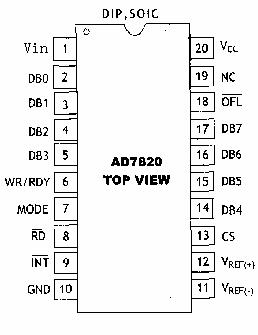

圖3 AD7820 引腳圖

DBO-DB7三態數據輸出;

/RDY寫控制/輸出准備好;

MODE模式選擇，內部通過一個50μA電流源拉低，MODE=0時激活讀模式，MODE=1 時激活寫一讀模式;

讀控制，低電平時訪問數據;

中斷輸出控制位，低電平時表示AD轉換結束;

GND電源地;

VREF(一)參考電壓負端(一)，零碼輸入模擬電壓，范圍是:GND≤VREF(一) ≤VREF(十);

VREF(+)參考電壓正端(十)，滿量程輸入模擬電壓，范圍是:VREF(一) ≤VREF(十) ≤VDD;

片選輸人，進行讀或寫操作時，必須為低電平;

溢出標志位;

NC空管腳;

VDD電源+5V.

2、電路實現

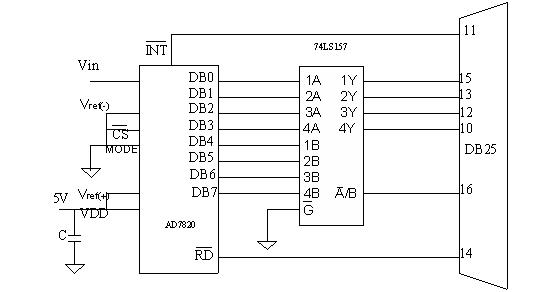

圖4 A/D轉換接口電路

A/D轉換接口電路原理如圖4所示，AD7820工作在讀模式下，只要產生一個負脈沖就開始數據轉換。所需的控制信號由打印機控制口的C1位輸出線引腳14腳產生，向引腳輸出一個負脈沖，A/D轉換開始，在1.36 μs之後轉換結束，數據鎖存在片內三態輸出數據鎖存器中，引腳輸出一個低電平。引腳與打印機狀態口的S7位對應的插座11腳連接，通過查詢狀態口的S7位即可知道轉換是否結束。

圖4中74LS157為四2選1數據選擇器，用於將結果分兩次傳給打印機狀態口的S3~S6位，也就是與打印機的引腳15、13、12、10相連。的控制信號由打印機控制口的C2位16腳控制。計算機通過二次從打印機狀態口獲得數據。

軟件實現

PC機配置上述A/D轉換接口電路之後，就可以對模擬電信號的檢測了，模擬電信號的輸入范圍為0~4.98V。配上傳感器之後，就可用於非電學模擬量的檢測。

下面給出一段小程序采用VC++語言編寫的。VC++中對端口的輸入/輸出，可以通過端口I/O函數一in p、一ou tp來實現，函數包含在conio. h庫中。

……………..

-outp(0x37a,3) ; //清理端口

-outp(0x37a,0) ; //啟動a/d轉換

Do{datainput=-inp(0x379)&0x80} ;

While(datainput!=0x80) ; //等待轉換結束

Data=-inp(0x379); //輸入低四位數據

Data=Data&0x78 ;

Data1=Data>>3;
