很多視頻播放軟件或視頻編輯軟件都提供了抓幀的功能，利用這類軟件，視頻工作者可以 很輕松地將一個電影某一時刻的幀抓取出來並保存為圖片文件，那麼，我們如何自己編程實 現這樣的功能呢？如果你熟悉MPEG或者AVI等常見視頻格式，你可以直接對影片文件進行操作 ，如果你不知道這些視頻格式，而希望使用更簡單的方法來抓取影片的幀，微軟的 DirectShow將會給你極大的驚喜。
DirectShow屬於DirectX家族（DirectX還包括 Direct3D、DirectInput、DirectDraw、DirectSound等組件），在使用DirectShow開發抓取 幀的程序前，你必須要安裝DirectX SDK，這個開發包可以在微軟的網站上下載得到，目前最 新版本是9.0b；另外，由於DirectX SDK是用COM的方式發布的，所以對於開發人員而言，他 還必須要了解COM的基本原理。如果大家沒有使用過COM，可以先從網上找一些COM方面的入門 教程看看
一、編程工具的設置：
先說說我使用的VC 6.0的設置，一般而言， 安裝完DirectX 9.0b SDK後，會自動設置好VC，用戶無需手動干預，如果編譯過程中出現錯 誤，請檢查VC是否包含了DirectX SDK的頭文件和庫文件，方法是選擇菜單“Tools- >Options…”，在彈出的Options對話框中選擇Directories選項卡，看看 Include files和Library files中是否包含有DirectX SDK的Include路徑和Lib路徑，如果沒 有，將這兩個路徑添加上去即可。
二、主要的實現步驟：
在實現抓取影片幀 的過程中，DirectShow的IMediaDet接口將是主角，這個接口包含了一些方法能夠從媒體源文 件中提取一些重要信息，比如媒體類型、幀速率甚至是視頻流的單個幀。
·注 意
要正確使用IMediaDet接口，工程中需要包含下列文件：
頭文件：dshow.h, qedit.h
庫文件：strmiids.lib
因為使用CComPtr模板來聲明接口實例，所以 還要在工程中包含atlbase.h頭文件。
下面我們將一步步利用IMediaDet接口實現抓取 影片幀的功能。

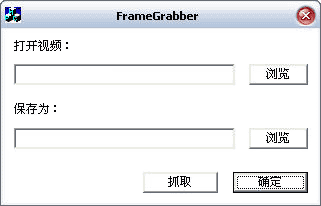

第一步：新建一個基於對話框的應用程序，為應用程序添加兩個編輯 控件和三個按鈕控件，程序界面如圖所示:
第二步：為對話 框類添加一個HRESULT類型的成員函數GrabFramFromMovie，它將實現抓幀功能。在函數體內 創建IMediaDet接口實例，創建實例需要調用CoCreateInstance函數，並給函數的第一個參數 傳入CLSID_MediaDet類標識符。
第三步：調用IMediaDet::put_Filename方法為接口 指定一個媒體文件，該方法只有一個參數，這個參數描述了媒體文件的路徑，注意參數類型 為BSTR。
第四步：調用IMediaDet::get_OutputStreams方法以得到影片輸出流的數目 ，一個影片的輸出由多個流組成，但是get_OutputStreams方法只關心影片輸出的視頻流和音 頻流而自動忽略其它流，所以，如果一個影片輸出包含有視頻流、音頻流和數據流， get_OutputStreams只返回視頻流和音頻流的數目。
第五步：調用 IMediaDet::put_CurrentStream方法指定一個用於編輯和操作的流，因為我們的目的是要將 影片的單個幀保存為圖片，這就需要對視頻流進行操作，所以要利用put_CurrentStream定位 影片文件輸出的視頻流。
第六步：調用IMediaDet::get_StreamMediaType方法得到一 個VIDEOINFORHEADER結構，這個結構與當前指定的視頻流關聯。VIDEOINFORHEADER結構中包 含有一個BITMAPINFORHEADER結構類型的成員，它描述了視頻影像對應位圖的尺寸、顏色等有 用的信息。
第七步：調用IMediaDet::WriteBitmapBits方法將影片的幀保存為位圖， 若想指定保存哪一幀，只需要給第一個參數傳遞一個合適的時間即可。這裡，我傳遞給第一 個參數的時間為0，因此程序將保存影片第一幀的位圖。
下面是GrabFramFromMovie函 數的完整代碼，其中，變量m_editOpenDir和m_editSaveDir分別指定了影片路徑及保存的位 圖路徑，請對照上面的步驟閱讀：
HRESULT CFrameGrabberDlg::GrabFrameFromMovie()
{
HRESULT hr;
// 定 義IMediaDet接口實例
CComPtr< IMediaDet > pDet;
hr = CoCreateInstance( CLSID_MediaDet, NULL, CLSCTX_INPROC_SERVER,
IID_IMediaDet, (void**) &pDet );
if (FAILED(hr))
return hr;
// 將影片文件名轉換成BSTR類型
CComBSTR openBSTR (m_editOpenDir);
// 設置IMediaDet接口的文件關聯
hr = pDet- >put_Filename(openBSTR);
if (FAILED(hr))
return hr;
// 從影片中檢索視頻流和音頻流
long lStreams;
hr = pDet->get_OutputStreams(&lStreams);
if (FAILED(hr))
return hr;
// 取出影片的視頻流，因為幀的信息是保存在視頻流中的
bool bFound = false;
for (int i=0; i<lStreams; i++)
{
GUID major_type;
hr = pDet->put_CurrentStream (i);
if (SUCCEEDED(hr))
hr = pDet- >get_StreamType(&major_type);
if (FAILED(hr))
break;
if (major_type == MEDIATYPE_Video)
{
bFound = true;
break;
}
}
if (!bFound)
return VFW_E_INVALIDMEDIATYPE;
long width = 0, height = 0; // 存儲位圖的寬和高（單位：象素）
AM_MEDIA_TYPE mt;
hr = pDet->get_StreamMediaType(&mt);
if (SUCCEEDED (hr))
{
if ((mt.formattype == FORMAT_VideoInfo) &&
(mt.cbFormat >= sizeof(VIDEOINFOHEADER)))
{
// 得到VIDEOINFOHEADER結構指針，VIDEOINFOHEADER結構包含 一些與視頻
// 有關的信息，其中含有BITMAPINFORHEADER結構
VIDEOINFOHEADER *pVih = (VIDEOINFOHEADER*)(mt.pbFormat);
width = pVih->bmiHeader.biWidth;
height = pVih- >bmiHeader.biHeight;
}
else
hr = VFW_E_INVALIDMEDIATYPE;
MyFreeMediaType(mt); // 釋放AM_MEDIA_TYPE結 構
}
if (FAILED(hr))
return hr;
CComBSTR saveBSTR(m_editSaveDir);
// 將第一幀保存為指定路徑的位圖文件
hr = pDet->WriteBitmapBits(0, width, height, saveBSTR);
if (FAILED(hr))
return hr;
return S_OK;
}
三、程 序運行：
程序運行後，選擇一個影片，然後指定保存路徑，點擊“抓取” 按鈕，就可以將影片第一幀保存到指定路徑下，我們也可以修改IMediaDet接口的 WriteBitmapBits方法中的第一個參數來保存我們指定的幀。源代碼的DEBUG文件夾下包含了 一個測試影片，供測試使用。該程序在Windows XP、Visual C++ 6和DirectX 9.0b環境下編 譯並運行通過。
下載本文示例源代碼：http://www.vckbase.com/code/downcode.asp?id=2221
