遠程控制技術在遠程設備(軟件)的維護、監控與故障診斷等方面有廣泛的應用前景，且大 都使用Client/Server模式。該結構包括連接在網絡中的多台計算機，那些處理應用、請求另 一計算機服務的計算機為客戶機(本地機)，而響應請求並處理請求的計算機稱為服務器(目標 機)。
遠程控制的原理[1]是：用戶連接到網絡上，客戶程序發送身份驗證信息和與遠 程主機連接的請求，遠程主機的服務器端程序驗證客戶身份，若驗證通過，就與客戶建立連 接，並向用戶發送驗證通過和已建立連接的信息。此時用戶便可以通過客戶端程序向遠程主 機發送要執行的指令，而服務器端程序則執行這些指令，並把鍵盤、鼠標和屏幕刷新傳給客 戶端程序，客戶端程序通過處理把主機屏幕等信息進行顯示，使用戶就像親自在遠程主機上 操作一樣。這種方式稱為基於遠程服務的遠程控制(Remote Control over Remote Service) 。
綜上所述，實現客戶端對服務端的遠程控制，需要就解決雙機Socket網絡通信、遠 程截取屏幕顯示以及屏幕數據傳送控制等3個問題進行討論。
1 雙機Socket網絡通信 [2]
初始化服務端Socket：在調用Socket前先要初始化，即加載相應版本的DLL，通過 調用WSAStartup函數，將加載成功的Socket庫版本的相關信息填在LPWSADATA結構中；
WSADATA lpWSAData;
WSAStartup(MAKEWORD(1,1),&lpWSAData);
創建服務端Socket：完成初始化之後，調用socket函數創建一個套接字，返回套接字句柄， 在其後通信中始終用來標識套接字，若調用失敗則返回INVALID_SOCKET；
SOCKET sktConnect=socket(AF_INET,SOCK_STREAM,0);
綁定服務端地址：在為某種特定協議 創建了套接字後，就用bind函數將套接字綁定到一個本機地址，其類型是sockaddr，用於指 明套接字綁定地址，包括IP地址與端口號；
bind(sktConnect,(struct sockaddr far *)&sockaddrin,sizeof(sockaddrin));
服務端監聽網絡：socket利用listen函數 設置狀態位，用來檢測是否有到來的連接請求，然後調用accept函數，准備接收客戶端連接 信號，無連接請求時，服務進程被阻塞；
listen (sktConnect,1);
sktClient=accept(sktConnect,(struct sockaddr far *) &sockaddrin,& sockaddrlen);
初始化與創建客戶端Winsock：首先利用 AfxSocketInit函數判斷參數lpwsaData是否為空，從而確定是否調用WSAStartup函數來填充 WSADATA結構，隨後同樣調用socket函數創建客戶端的套接字，給客戶端Sockaddr_in結構賦 值，地址類型和端口號與服務端相同；
套接字選項設置：使用setsockopt函數設置套 接字選項，比如發送或者接收的超時設置，緩沖區的容量設置，使用ioctlsocket函數設置 socket的I/O模式等；
int ret=ioctlsocket(sktClient,FIONBIO,(unsigned long*) &ul);
雙方建立連接：客戶端調用connect函數向服務端發出連接請求，當連接請 求到來時，被阻塞服務端的accept函數生成一個新的字節流套接字，返回客戶端Sockaddr_in 結構變量，用帶有客戶端地址的套接字與客戶端進行連接，然後向客戶端返回接收信號；
connect(sktClient,(const struct sockaddr *)&sockaddrin,sizeof (sockaddrin));
收發數據：一旦客戶端套接字接收到來自服務端的接受信號，則表示 雙方已經實現連接，任何一方均可使用Send/Write函數和Recv/Read函數向對方發送或者接收 數據；
send(sktClient,chrSend,10,0);recv(sktClient,chrReceive,10,0);
關閉套接字與winsock注銷：服務端和客戶端可以通過調用closesocket函數關閉套接字上的 所有發送和接收操作，撤銷套接字並且中斷連接。同時，winsock服務的動態鏈接庫在使用結 束後，應用程序必須調用WSACleanup函數將其注銷，並釋放分配的資源。

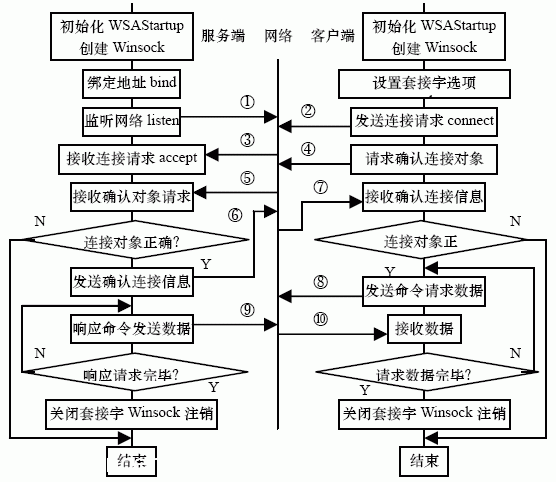

Winsock套 接字主要工作流程如圖1，①～⑩標識網絡數據交換順序。
圖1 Winsock 套接字主要工作流程
2 遠程截取屏幕顯示
服務端在接收到客戶端的屏幕數據 請求後，通過使用當前屏幕設備的句柄，開始向開辟的內存區域復制屏幕數據，得到與設備 相關的GDI位圖；然後再通過設置位圖信息頭、調色板等，最後得到與設備無關的DIB位圖。
2.1獲取當前屏幕的設備相關位圖[3](DDB)
設備相關位圖(DDB)也稱為圖形設 備接口(GDI)位圖，在MFC庫中用CBitmap類來存儲。該對象包含與設備相關的GDI模塊數據結 構。應用程序在截獲屏幕顯示數據的時候，將數據填充到開辟的相容性內存區域中，並與 CBitmap對象的句柄建立關聯，從而得到GDI位圖數據的備份。但由於GDI位圖中關於位的安排 完全依賴於顯示設備，在不同類型計算機間傳遞GDI位圖是沒有意義的。所以還需要進一步轉 化，得到設備無關位圖DIB。
(1)得到當前屏幕的分辨率，從而確定截取屏幕的范圍；
ScreenX=GetSystemMetrics(SM_CXSCREEN);
ScreenY=GetSystemMetrics (SM_CYSCREEN);
(2)得到屏幕HDC，並開辟相容性內存區域，建立相容性的HBITMAP；
HDC hdcmy=CreateDC("DISPLAY",NULL,NULL, NULL);
HDC hbufdc=CreateCompatibleDC(hdcmy);
HBITMAP hBit=CreateCompatibleBitmap (hdcmy, ScreenX,ScreenY);
(3)將當前屏幕內容復制到之前開辟的內存區域中，得到 當前屏幕的GDI位圖；
HBITMAP hOldBitmap=(HBITMAP)SelectObject (hbufdc,hBit);
StretchBlt (hbufdc,0,0,ScreenX,ScreenY,hdcmy,0,0,ScreenX,ScreenY,SRCCOPY);
hBit= (HBITMAP)SelectObject(hbufdc,hOldBitmap);
2.2 轉化設備相關位圖(DDB)至設備無 關位圖[3](DIB)
DIB自帶顏色信息，可以實現調色板管理，任何運行Windows的計算機 中都可以處理這種標准的位圖格式，BMP文件中就包含了一個DIB，主要由位圖文件頭、位圖 信息頭、調色板和DIB圖像數據4個部分組成，DDB向DIB的轉化實際上就是利用DDB中包含的圖 像信息，填充DIB除位圖文件頭的另外3個部分，從而得到與設備無關的位圖數據。最後可再 通過添加位圖文件頭，構成一幅標准的BMP圖像。
(1)通過BITMAP句柄hBit，得到位圖 信息，隨後填充BITMAPINFOHEADER結構，計算InfoHeader長度，初始化調色板，最後分配存 儲空間存放上述信息頭與調色板數據；
GetObject(hBit,sizeof(bitmap),(LPSTR) &bitmap);
int ncolors=1<< (bitmap.bmPlanes*bitmap.bmBitsPixel);
DWORD dwLen=sizeof(BITMAPINFOHEADER) +ncolors*sizeof (RGBQUAD);
HANDLE hDib=GlobalAlloc (GMEM_FIXED,dwLen);
(2)計算位圖數據實際占用的字節數，使其寬度大於或者等於離 4最近的整數倍，修正原biSizeImage數值，然後重新計算並分配空間用於存儲信息頭，調色 板和實際圖像數據；
bi.biSizeImage=((((bi.biWidth*bi.biBitCount)+31) &~31)/8)*bi.biHeight;
dwLen += bi.biSizeImage;
if (handle=GlobalReAlloc(hDib,dwLen,GMEM_MOVEABLE)) hDib=handle;
(3)向開辟的指 定存儲區域中復制上述信息頭、調色板以及實際圖像信息3部分數據，最後返回該存儲區域的 句柄，得到最終的DIB位圖；
LPBITMAPINFOHEADER lpbi=(LPBITMAPINFOHEADER) hDib;
GetDIBits( hdc, bitmap,0L,(DWORD)bi.biHeight,(LPBYTE)lpbi + (bi.biSize+ncolors
*sizeof(RGBQUAD)),(LPBITMAPINFO)lpbi,(DWORD) DIB_RGB_COLORS);
3 屏幕數據傳送控制
屏幕數據的傳送控制主要在如何確認 服務端與客戶端之間的連接，服務端如何定時分塊發送屏幕數據，客戶端如何拼接屏幕數據 並顯示圖像，服務端如何響應客戶端的鼠標事件等幾個方面。
3.1服務端與客戶端的 連接確認
雙方連接可以由客戶端指定服務端IP地址，或者在子網段內發送通信對方標 識，服務端接收到該標識後，向客戶端發送確認標識，客戶端收到確認信息後，表明雙方實 現連接。
以下代碼為客戶端程序片斷，服務端程序將發送和接收函數的順序對調即可 。
char cFlag[8]="CopyScr\0";
send(sktClient,cFlag,8,0);//發 送client端標志
recv(sktClient,cFlag,8,0);//接收server端標志
3.2 服務端 定時分塊發送屏幕數據
客戶端以某一定時器設定為間隔，向服務端請求屏幕數據，服 務端收到請求後，首先獲取當前屏幕的GDI位圖數據，並轉化為DIB位圖數據，隨後采用分塊 傳送的方式，向客戶端發送屏幕的位圖數據，分塊過程如下所示：
(1)發送屏幕位圖 數據的相關信息，諸如尺寸、長度、高度等信息至客戶端；
send(sktClient, (char*)&ScrInfo,sizeof(ScrInfo)+1,0);
(2)分塊發送DIB位圖數據，以 SENDBLOCK為分塊尺寸，同時調整當前數據指針位置；
LPBYTE plmagePoint= (LPBYTE)hDib;
for(WORD i=0;i<(ScrInfo.dwSize/SENDBLOCK);i++) {
send(sktClient,(char*)plmagePoint,sizeof(BYTE) *SENDBLOCK,0);
plmagePoint=plmagePoint + SENDBLOCK;
recv(sktClient, (char*)&StopFlag,sizeof(int)+1,0);}
(3)當屏幕位圖數據不是剛好等於分塊尺 寸倍數的時候，用於處理余下的數據傳送；
if (ScrInfo.dwSize %SENDBLOCK)
send(sktClient,(char*)plmagePoint,ScrInfo.dwSize%SENDBLOCK,0);
3.3客 戶端拼接屏幕數據並顯示圖像
客戶端的屏幕數據拼接程序，剛好與服務端的屏幕數據 切分程序相對應，首先是接收屏幕位圖相關信息，然後按照指定的分塊大小接收屏幕數據， 最後將小於分塊尺寸的屏幕數據單獨進行接收處理，得到服務端完整的一次屏幕數據，位圖 采用StretchDIBits函數顯示。
StretchDIBits (dc,0,0,rect.right,rect.bottom,0,0,
((LPBITMAPINFOHEADER)SvrData)- >biWidth,
((LPBITMAPINFOHEADER)SvrData)->biHeight,
(LPBYTE) SvrData+(sizeof(BITMAPINFOHEADER)+color*sizeof(RGBQUAD)),
(LPBITMAPINFO) SvrData,DIB_RGB_COLORS,SRCCOPY);
3.4 服務端響應客戶端的鼠標事件
當使用 鼠標點擊客戶端中顯示服務端當前屏幕的區域，客戶端程序將會記錄下具體的左/右鍵，單/ 雙擊，X/Y坐標位置等信息，作為鼠標事件發送給服務端，服務端隨後進行解析，並作出相應 的響應，從而實現客戶端得到服務端屏幕並加以控制的功能。
mouse_event (MOUSEEVENTF_LEFTDOWN ,0,0,0,GetMessageExtraInfo());
4 結論
通過上述 方式，客戶端可以定時接收服務端當前的屏幕信息，同時服務端也可以對客戶端的鼠標事件 作出響應，從而實現本地機對目的機的遠程控制。本顯示控制技術已經被成功應用於電子測 量儀器的遠程監控系統中。
