引言
ActiveX控件是微軟公司提供的功能強大的程序設計和開發技術，是COM組件開發技術的重 要組成部分。它是OLE的第三個版本，對原先OLE控件的最大擴展是增加了Internet功能，它 不僅可以在支持OLE控件的容器中使用，更可以作為一個Internet控件，直接成為網頁的一部 分。另外，ActiveX控件作為一種可重用的組件，相當於一個封裝好的代碼模塊，它是通過其 方法、屬性、事件來與應用程序進行通信的，此外，ActiveX控件是與開發語言無關的。用戶 在使用控件時不必考慮它是VC還是用VB等其它語言開發的，應用程序都是通過COM與控件進行 通信的。可見，任何支持ActiveX控件的軟件平台上都可以使用ActiveX控件，它使得不同廠 商所開發的控件可以真正地組裝在一起，從而令軟件的生產過程類似於硬件業的各個插件的 裝配過程一樣，實現了軟件的工業化，大大降低了軟件的開發成本，極大地提高了軟件的生 產效率，實現了軟件資源的共享。
ATL技術
1)ATL
ATL是ActiveX Template Library 的縮寫，它是一套C++模板庫。使用ATL能夠快速地開發 出高效、簡潔的代碼(Effective and Slim code)，同時對COM組件的開發提供最大限度的代 碼自動生成以及可視化支持。從Microsoft Visual C++ 5.0版本開始，Microsoft把ATL集成 到Visual C++開發環境中。目前，ATL已經成為Microsoft標准開發工具中的一個重要成員， 日益受到C++開發人員的重視。
在ATL產生以前，開發COM組件的方法主要有兩種:一是使用COM SDK直接開發COM組件，另 一種方式是通過MFC提供的COM支持來實現。
直接使用COM SDK開發COM組件是最基本也是最靈活的方式。但是，這種開發方式的難度和 工作量都很大，一方面，要求開發者對於COM的技術原理具有比較深入的了解，另一方面，直 接使用COM SDK要求開發人員自己去實現COM應用的每一個細節，完成大量的重復性工作。
使用MFC提供的COM支持開發COM應用可以說在使用COM SDK基礎上提高了自動化程度，縮短 了開發時間。MFC采用面向對象的方式將COM的基本功能封裝在若干MFC的C++類中，開發者通 過繼承這些類得到COM支持功能。但使用MFC開發的COM組件，尤其是ActiveX控件的開發，會 產生相當大的代碼冗余，而且必須要依賴於MFC的運行時刻庫才能正確地運行。
ATL技術是目前開發COM組件的一種比較理想的技術。ATL中所使用的基本技術包括COM技術 、C++模板類技術(Template)以及C++多繼承技術(Multi-Inheritance) 。
2) ATL的基本使用
使用ATL開發一個COM應用基本可以分為以下幾個步驟:
(1)創建一個新的ATL工程，並對工程的選項進行適當的配置。
(2)向新創建的工程添加新的ATL類，並對該類進行一些初始配置工作。
(3)根據COM應用的基本要求向新的ATL類加入新的接口定義，並實現相應的接口成員函數 。
(4)編譯連接工程，注冊COM應用。
利用ATL技術創建ActiveX控件 CircleCtl
1) 創建ATL項目
使用ATL COM AppWizard 創建ATL框架為該項目命名為Circle，按照向導提示向下做，采 用默認設置,即Server Type類型為Dynamic Link Library(DLL)。
2) 向ATL項目添加ActiveX控件

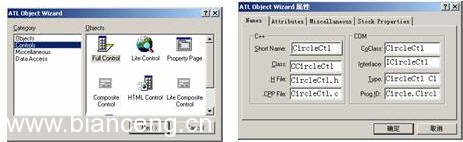

首先從Insert菜單項中選擇New ATL Object…調出 ATL Object Wizard對話框，然後左邊 Category列表選擇Object，右邊相應地選擇Full Control，如圖(1)所示。按Next繼續，出現 ATL Object Wizard屬性對話框，如圖(2)，在Names選項卡中，我們只需要在Short Name 編 輯框輸入CircleCtl即可，其它系統就會自動給定，也可以修改，我們這裡保持系統給定狀態 ;在Attributes 選項卡中，選擇 Support ISupportErrorInfo 和 Support Connection Points 兩個復選框,這兩項分別支持出錯信息和連接點;Miscellaneous選項卡保持默認設 置;Stock Properties中我們把FillColor添加到支欄中，確定之後就把該控件加到項目中了 。
圖 1 &n bsp; 圖 2
3)為ActiveX控件添加自定義屬性
現在來添加Circle控件的一個基本屬性——Radius。
在Workspace Windows中Class View狀態下，右擊 ICircleCtl接口，選擇Add Property， 屬性類型為short，名為Radius，參數為空。系統會自動生成get_Radius和put_Radius兩個成 員函數。在CCircleCtl中添加m_radius變量，用來存儲半徑。在CCircleCtl的構造函數中將 其初始化為50，並在get_Radius函數中添加*pVal=m_radius; 在put_Radius函數中添加 m_radius=newVal; FireViewChange();用來及時更新視圖。對於Radius的屬性，我們通過修 改控件的繪制代碼來使它起作用。
4) 修改ActiveX控件的繪制代碼實現屬性交換
首先，在CCircleCtl的構造函數中對繪制圓的填充色進行初始化，將它的初始值設為紅色 ，即m_clrFillColor=RGB(255,0, 0)。
接下來，我們需要幾個全局變量來保存控件區域的信息，在CircleCtl.h中添加如下變 量:
static POINT CenterPt;
static long RectHt = 0;
static long RectWd = 0;
然後修改OnDraw函數，在該繪制函數中，使用 Windows API中標准的HDC、HPEN、HBRUSH 以及SelectObject、Ellipse等結構和函數來實現繪制的。例如:
// 創建畫筆和畫刷並選中顏色畫圓
hPen = (HPEN)GetStockObject(BLACK_PEN);
hOldPen = (HPEN)SelectObject(hdc, hPen);
hBrush = (HBRUSH)GetStockObject(WHITE_BRUSH);
hOldBrush = (HBRUSH)SelectObject(hdc, hBrush);
hBrush = CreateSolidBrush(colFore);
SelectObject(hdc, hBrush);
Ellipse (hdc, (CenterPt.x - m_radius), (CenterPt.y - m_radius), (CenterPt.x +m_radius),(CenterPt.y+ m_radius));
5) 為ActiveX控件添加事件
現在將向ATL控件中添加Click和RClick事件。如果用戶在矩形區內點擊，則會激發相應事 件。現在要向ICircleCtlEvents接口添加Click方法，首先在“ClassView”中選中 “ICircleCtlEvents”右擊，選擇Add Method，出現如下對話框，並按下圖設置，最後點 “OK”按鈕就可以添加Click事件的實現方法。用同樣的方法添加RClick事件，參數與Click 事件一致。接下來我們要為控件實現連接點接口IConnectionPoint和連接點容器接口 IConnectionPointContainer。編譯好Circle.idl文件，生成對應的Circle.tlb，在 “ClassView”中選中“CCircleCtl”，右擊，在Popup菜單中選擇“Implement Connection Point”命令，在彈出的對話框中選中“_ICircleCtlEvents”接口。在類中定義了以兩個坐 標為參數的Fire_Click和Fire_RClick方法，調用這兩個方法就可以在控件中激發響應的事件 。
最後，添加激發事件的代碼，我們分別在鼠標左鍵和右鍵按下的消息響應中進行處理，激 發響應的事件，例如OnLButtonDown函數部分代碼如下:
WORD xPos = LOWORD(lParam); //鼠標水平坐標
WORD yPos = HIWORD(lParam); // 鼠標垂直坐標
Fire_Click (xPos, yPos); //執行觸發函數
至此，可以在ActiveX Control Test Container中測試該控件。
網頁中使用ActiveX控件
在控件生成時，系統同時生成了一個CircleCtl.htm文件，在VC編輯環境下打開該文件， 在和之間加上如下的VBScript:
＜SCRIPT LANGUAGE="VBScript"＞
＜!--
Sub CircleCtl_Click(x, y)
If CircleCtl.Radius ＜100 Then
CircleCtl.Radius = CircleCtl.Radius+1 ‘半徑加1
Else
MsgBox(“Radius must be less than 100!”)
End If
End Sub
Sub CircleCtl_RClick(x, y)
If CircleCtl.Radius ＞=1 Then
CircleCtl.Radius = CircleCtl.Radius-1 ‘半徑減1
Else
MsgBox(“Radius mustn’t be less than 0!”)
End If
End Sub
--＞
＜/SCRIPT＞
注意保存。然後在“我的電腦”中打開該htm文件，用鼠標單擊圓，半徑變大，右擊圓半 徑變小。
結束語
本文介紹了基於ATL技術以及使用該技術實現了一個簡單的圓的控件CircleCtl並且介紹了 其在網頁中的使用。ActiveX控件作為可重用的代碼組件，不僅應用廣泛，還可節約開發時間 。它將大量的實現細節隱藏起來，以簡明的接口與用戶名交互，易於使用。對ActiveX技術的 研究已經成為當今軟件業的熱點和潮流。
