標准MFC WinSock ActiveX控件開發實例

編輯：關於VC++

一、MFC ActiveX控件開發步驟(VC 6.0):

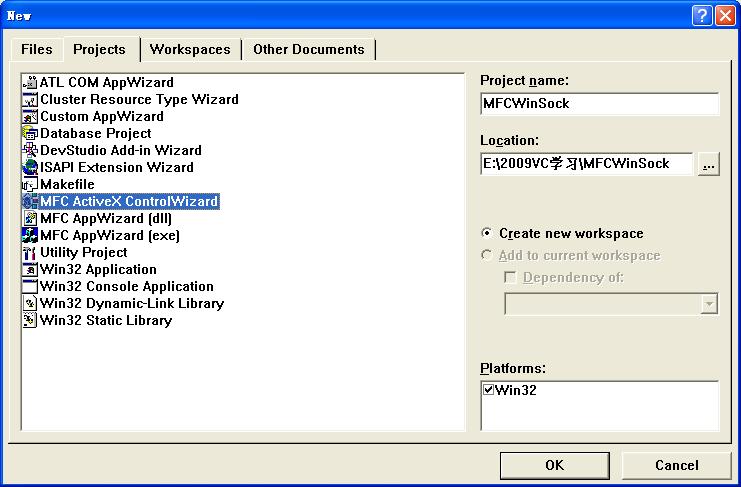

New->Projects->MFC ActiveX ControlWizard，然後輸入MFCWinSock工程名。如下圖：

圖一創建工程

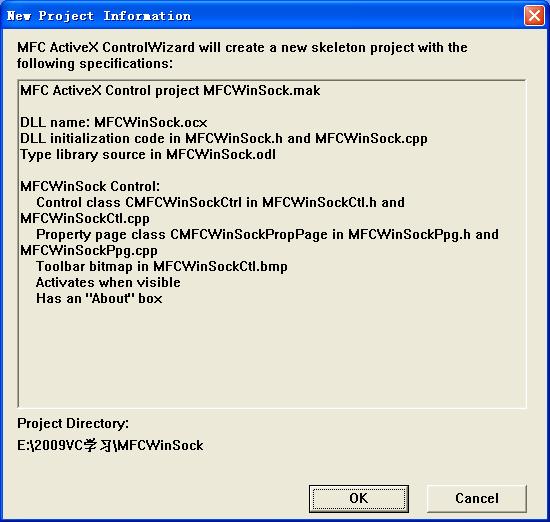

一路狂按Next，直至Finsh出現，再按下OK，如下圖:

圖二創建完成

二、架設Socket環境：

首先在StdAfx.h文件中加入下面這句代碼: #include　<afxsock.h> //　MFC　socket　extensions　

打開MFCWinSock.cpp文件，添加代碼，看起來如下：

//////////////////////////////////////////////////////////////////////////// //　CMFCWinSockApp::InitInstance　-　DLL　initialization BOOL　CMFCWinSockApp::InitInstance() { BOOL　bInit　=　COleControlModule::InitInstance(); if　(bInit) { //　TODO:　Add　your　own　module　initialization　code　here. if　(!AfxSocketInit()) { AfxMessageBox("無法初始化Socket,請檢查!"); return　FALSE; } WSADATA　wsaData; WORD　wVersion　=　MAKEWORD(1,　1);//設定為Winsock　1.1版 int　errCode; errCode　=　WSAStartup(wVersion,　&wsaData);//啟動Socket服務 if　(errCode) { AfxMessageBox("無法找到可以使用的　WSOCK32.DLL"); return　FALSE; } } return　bInit; } //////////////////////////////////////////////////////////////////////////// //　CMFCWinSockApp::ExitInstance　-　DLL　termination int　CMFCWinSockApp::ExitInstance() { //　TODO:　Add　your　own　module　termination　code　here. WSACleanup();//結束網絡服務 return　COleControlModule::ExitInstance(); }

三,提供控件接口和事件

在MFCWinSockCtl.cpp加入如下代碼:

#ifndef　WM_MYWINSOCK　 #define　WM_MYWINSOCK　WM_USER+1888 #endif

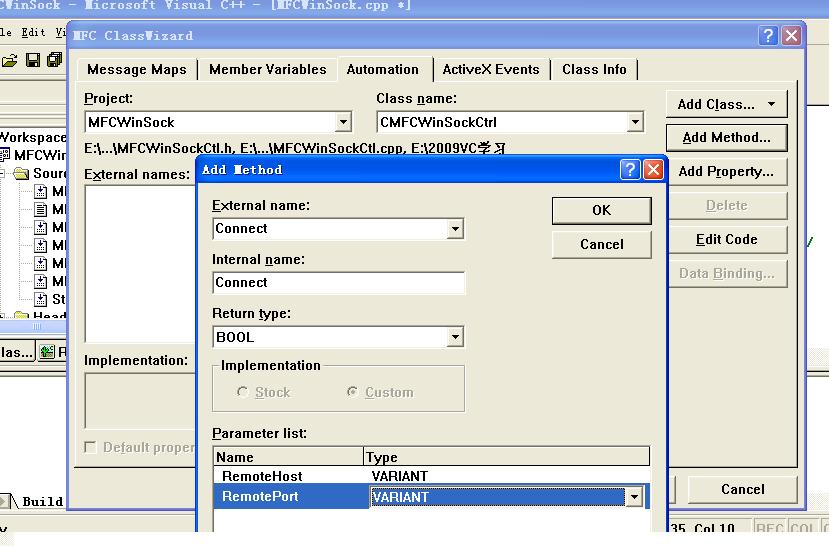

View->ClassWizard->Automation->Add Method…如下圖:

圖三創建接口

這個時候，我們為這個控件添加了一個Connect()的接口，出於通用性，安全性和擴展性的考慮，我們采用了VARIANT類型的參數，

很多人可能都不太了解該類型，又或者有接觸過，但被嚇怕了，那麼我們來看清它的本來面目：

struct　tagVARIANT 　　{ 　　union　　　　　{ 　　　　struct　__tagVARIANT 　　　　　　{ 　　　　　　VARTYPE　vt; 　　　　　　WORD　wReserved1; 　　　　　　WORD　wReserved2; 　　　　　　WORD　wReserved3; 　　　　　　union　　　　　　　　　{ 　　　　　　　　LONG　lVal; 　　　　　　　　BYTE　bVal; 　　　　　　　　SHORT　iVal; 　　　　　　　　FLOAT　fltVal; 　　　　　　　　DOUBLE　dblVal; 　　　　　　　　VARIANT_BOOL　boolVal; 　　　　　　　　_VARIANT_BOOL　bool; 　　　　　　　　SCODE　scode; 　　　　　　　　CY　cyVal; 　　　　　　　　DATE　date; 　　　　　　　　BSTR　bstrVal; 　　　　　　　　IUnknown　__RPC_FAR　*punkVal; 　　　　　　　　IDispatch　__RPC_FAR　*pdispVal; 　　　　　　　　SAFEARRAY　__RPC_FAR　*parray; 　　　　　　　　BYTE　__RPC_FAR　*pbVal; 　　　　　　　　SHORT　__RPC_FAR　*piVal; 　　　　　　　　LONG　__RPC_FAR　*plVal; 　　　　　　　　FLOAT　__RPC_FAR　*pfltVal; 　　　　　　　　DOUBLE　__RPC_FAR　*pdblVal; 　　　　　　　　VARIANT_BOOL　__RPC_FAR　*pboolVal; 　　　　　　　　_VARIANT_BOOL　__RPC_FAR　*pbool; 　　　　　　　　SCODE　__RPC_FAR　*pscode; 　　　　　　　　CY　__RPC_FAR　*pcyVal; 　　　　　　　　DATE　__RPC_FAR　*pdate; 　　　　　　　　BSTR　__RPC_FAR　*pbstrVal; 　　　　　　　　IUnknown　__RPC_FAR　*__RPC_FAR　*ppunkVal; 　　　　　　　　IDispatch　__RPC_FAR　*__RPC_FAR　*ppdispVal; 　　　　　　　　SAFEARRAY　__RPC_FAR　*__RPC_FAR　*pparray; 　　　　　　　　VARIANT　__RPC_FAR　*pvarVal; 　　　　　　　　PVOID　byref; 　　　　　　　　CHAR　cVal; 　　　　　　　　USHORT　uiVal; 　　　　　　　　ULONG　ulVal; 　　　　　　　　INT　intVal; 　　　　　　　　UINT　uintVal; 　　　　　　　　DECIMAL　__RPC_FAR　*pdecVal; 　　　　　　　　CHAR　__RPC_FAR　*pcVal; 　　　　　　　　USHORT　__RPC_FAR　*puiVal; 　　　　　　　　ULONG　__RPC_FAR　*pulVal; 　　　　　　　　INT　__RPC_FAR　*pintVal; 　　　　　　　　UINT　__RPC_FAR　*puintVal; 　　　　　　　　struct　__tagBRECORD 　　　　　　　　　　{ 　　　　　　　　　　PVOID　pvRecord; 　　　　　　　　　　IRecordInfo　__RPC_FAR　*pRecInfo; 　　　　　　　　　　} __VARIANT_NAME_4; 　　　　　　　　} __VARIANT_NAME_3; 　　　　　　} __VARIANT_NAME_2; 　　　　DECIMAL　decVal; 　　　　} __VARIANT_NAME_1; 　　};

它先是一個結構體，裡面有一個重要成員VARTYPE vt；vt即是指明當前的數據類型，比如整型或者字符型，當指明vt後，

後面看到各種變量類型包括在一個聯合體當中，也就是說指明vt後，你只能使用對應的其中之一變量類型。看著這眾多的各種不同

類型變量集中在一起，確實讓人嚇了一跳，但細細看來，大多數變量跟我們平時的用法相似。值得一提的是SAFEARRAY __RPC_FAR *parray;

也許有很多人還沒有接觸過SAFEARRAY類型的變量，SAFEARRAY實際上也是一個結構，大家可以參考MSDN，我也將在後面介紹它的具體使用方法。

用同樣的方法創建DisConnect()接口

創建兩個事件，FireCloseWinsock()響應網絡斷開事件，FireRecvSockEvent()響應網絡有數據到達的事件。創建方法如下圖：

圖四創建事件

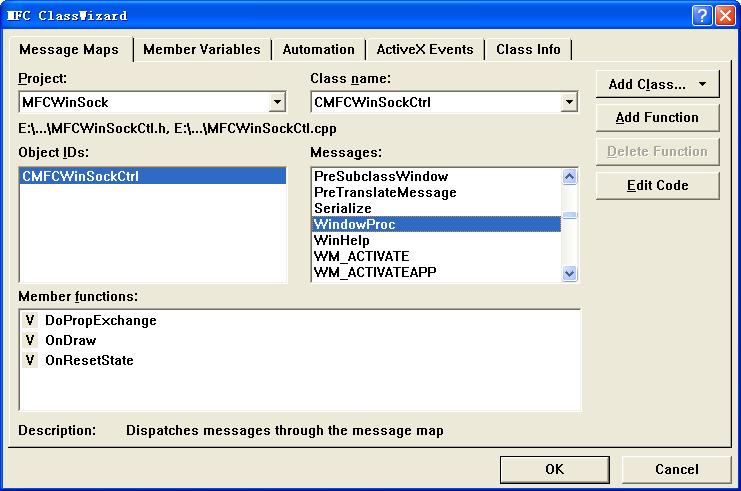

重載控件消息處理函數WindowProc(),在View->ClassWizard中打開類向導,在消息映射中找到WindowProc,如下圖:

圖五重載WindowProc()

四、編寫代碼

編寫VariantToLong()轉換函數，該函數代碼如下：

//類型轉換,將VARIANT類型轉換成Long類型 long　CMFCWinSockCtrl::VariantToLong(const　VARIANT　&var) { long　r; switch(var.vt) { case　VT_UI2://USHORT r　=　var.uiVal; break; case　VT_UI4://ULONG r　=　var.ulVal; break; case　VT_INT://INT r　=　var.intVal; break; case　VT_UINT://UINT r　=　var.uintVal; break; case　VT_I4://LONG r　=　var.lVal; break; case　VT_UI1://BYTE r　=　var.bVal; break; case　VT_I2://SHORT r　=　var.iVal; break; case　VT_R4://FLOAT r　=　(long)var.fltVal; break; case　VT_R8://DOUBLE r　=　(long)var.dblVal; break; default: r　=　-1;//無法轉換該值 break; } return　r; }

大家可以看到,該函數將最基本的若干中數據類型轉換成了long類型,但VARIANT決不是個簡單的譜,我將在後面繼續揭開它的神秘面紗.

編寫我們剛才的接口Connect()，代碼代碼如下：在MFCWinSockCtrl.h中加入

SOCKET　OnlySock;//建立的唯一Socket,不允許重復建立多個 bool　isOnlyConnect;//是否建立了連接 然後再編寫Connect()，看起來如下：

BOOL　CMFCWinSockCtrl::Connect(const　VARIANT　FAR&　RemoteHost,　const　VARIANT　FAR&　RemotePort) { //　TODO:　Add　your　dispatch　handler　code　here if(isOnlyConnect)//該連接已建立,還沒有斷開 return　FALSE; CString　IPAddress; int　Port;//轉換成整型的端口 switch(RemoteHost.vt) { case　VT_BSTR://字符串型 IPAddress　=　CString(RemoteHost.bstrVal); break; case　VT_BYREF|VT_I1://CHAR　* IPAddress.Format("%s",RemoteHost.pcVal);//RemoteHost.pbstrVal); break; default: IPAddress　=　""; return　FALSE; } Port　=　VariantToLong(RemotePort);//我們編寫的一個VARIANT轉換成long類型的函數 if(Port<=0) return　FALSE; _TCHAR　*ip　=　0; struct　hostent　*host　=　0; struct　sockaddr_in　addr; ULONG　dotIP　=　inet_addr(IPAddress); OnlySock　=　socket(AF_INET,　SOCK_STREAM,　0); //　判斷是否為點IP地址格式 if　(OnlySock　==　INVALID_SOCKET) { shutdown(OnlySock,　0x02); closesocket(OnlySock);//釋放占有的SOCK資源 return　FALSE; } 　　memset(&addr,　0,　sizeof(struct　sockaddr_in)); 　　//　設定　SOCKADDR_IN　結構的內容　　//　如果通訊協議是選擇IP　Protocol，那此值固定為AF_INET 　　//　AF_INET　與　PF_INET　這兩個常量值相同　　addr.sin_family　=　AF_INET; 　　addr.sin_port　=　htons(Port); 　　addr.sin_addr.S_un.S_addr　=　dotIP; 　　if　(dotIP　==　INADDR_NONE) 　　{ 　　　　host　=　gethostbyname(IPAddress); 　　　　if　(!host) 　　　　{ shutdown(OnlySock,　0x02); closesocket(OnlySock);//釋放占有的SOCK資源 return　FALSE; 　　　　}; 　　　　ip　=　inet_ntoa(*(struct　in_addr*)(*host->h_addr_list)); 　　　　addr.sin_addr.S_un.S_addr　=　inet_addr(ip); 　　} 　　//開始連線　　if　(connect(OnlySock,　(LPSOCKADDR)&addr,　sizeof(SOCKADDR))) 　　{ 　　　　shutdown(OnlySock,　0x02); closesocket(OnlySock);//釋放占有的SOCK資源 return　FALSE; 　　} int　　iError　=　WSAAsyncSelect(OnlySock,　m_hWnd,WM_MYWINSOCK,　FD_READ|FD_CLOSE);　//只對網絡斷開和數據到達通知感興趣 if(iError　==　SOCKET_ERROR)//無法綁定Winsock的事件通知 { shutdown(OnlySock,　0x02); closesocket(OnlySock);//釋放占有的SOCK資源 return　FALSE; }　 isOnlyConnect　=　true; return　TRUE; }

有必要提一下WSAAsyncSelect(),這裡接收網絡數據到達和斷開的兩個消息,我們收到WM_MYWINSOCK消息時將處理該消息並作為事件傳送給調用者.

第二個參數，窗口句柄，我們傳送了m_hWnd，這是因為MFC ActiveX也屬於一個窗口，並且是可見的，因此可以成功。

編寫WindowProc()，代碼看起來如下： LRESULT　CMFCWinSockCtrl::WindowProc(UINT　message,　WPARAM　wParam,　LPARAM　lParam) { //　TODO:　Add　your　specialized　code　here　and/or　call　the　base　class switch(message) { case　WM_MYWINSOCK://響應自定義的消息 switch(WSAGETSELECTEVENT(lParam)) { case　FD_READ://有新數據到達 FireRecvSockEvent(); break; case　FD_CLOSE://對方已斷掉當前連接 FireCloseWinsock(); break; } break; default: break; } return　COleControl::WindowProc(message,　wParam,　lParam); }
