參考了一下Windows任務管理器(圖一),於是模仿MS的東西,做了這個控件 (圖二)。

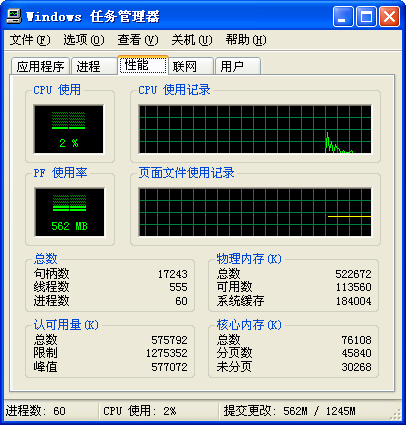

圖一 Windwows管理器
圖二 我的 Control
二、功能說明
我把這個東東做成了ActiveX控件, 為的是通用性,這樣,其他的開發工具(VB、Delphi等)也能使用它,而不僅限 於VC。 我是用MFC來寫的這個控件,該控件提供的大致功能有:設置占用比率顏 色、未占用比率顏色、設置占用率、設置背景顏色、字體顏色,等等。 控件的 方法列表如下:
void SetFreeColor(OLE_COLOR m_Color); //設置未占用部分的顏色
void SetUsedColor(OLE_COLOR m_Color); //設置占用部分的顏色
void RestoreDefaultColor(); //恢復默認顏色設置
void SetUsedRate(short iRate); //設置占用率
void SetBKColor(OLE_COLOR m_Color); //設置背 景顏色
void SetFontColor(OLE_COLOR m_Color); //設置字體顏色
三、主要代碼分析
這個控件的重點,當然 是控件的繪制。核心的繪制函數代碼如下(必要的部分,我添加了注釋):void CCPURateControlCtrl::ReDrawControl()
{
CDC memDC;
CClientDC dc(this);
CBitmap memBitmap;
CBitmap *pOldBitmap=NULL;
CString strUsges;
CPen FreePen;
CPen UsedPen;
CPen *pOldPen = NULL;
CPen *pOldMemPen = NULL;
CRect m_rect;
GetClientRect(&m_rect);
FreePen.CreatePen (PS_SOLID,2,m_FreeColor);
UsedPen.CreatePen (PS_SOLID,2,m_UsedColor);
memDC.CreateCompatibleDC (&dc);
pOldMemPen=memDC.SelectObject(&FreePen);
memBitmap.CreateCompatibleBitmap (&dc,m_rect.right,m_rect.bottom);
pOldBitmap=memDC.SelectObject(&memBitmap);
memDC.FillSolidRect(&m_rect, m_BackColor);
//繪制未占用比 率的線條
for(int i=0;i<=15;i+=3) //總共6行,12條
{
memDC.MoveTo(m_rect.left+15,m_rect.top+15+i);
memDC.LineTo(m_rect.Width()/2-2,m_rect.top+15+i);
memDC.MoveTo(m_rect.Width()/2+2,m_rect.top+15+i);
memDC.LineTo(m_rect.right-15,m_rect.top+15+i);
}
//繪制顯示比率的百分比文字
CString str;
str.Format("%3d%%",iUsedRate);
memDC.SelectObject (&UsedPen);
CFont m_Font;
m_Font.CreateFont(14, // nHeight
5, // nWidth
0, // nEscapement
0, // nOrientation
FW_NORMAL, // nWeight
FALSE, // bItalic
FALSE, // bUnderline
0, // cStrikeOut
ANSI_CHARSET, // nCharSet
OUT_DEFAULT_PRECIS, // nOutPrecision
CLIP_DEFAULT_PRECIS, // nClipPrecision
DEFAULT_QUALITY, // nQuality
DEFAULT_PITCH | FF_SWISS, // nPitchAndFamily
"Arial"
);
CFont *pFont=memDC.SelectObject(&m_Font);
memDC.SetTextColor(m_FontColor);
memDC.SetBkMode (TRANSPARENT);
memDC.TextOut(m_rect.Width()/2- 12,m_rect.bottom-20,str);
int iAmount=0,k;
//判斷占 用率,分段。
if(iUsedRate>5 && iUsedRate<=20)
iAmount=1;
if(iUsedRate>20 && iUsedRate<=33)
iAmount=2;
if(iUsedRate>34 && iUsedRate<=50)
iAmount=3;
if (iUsedRate>51 && iUsedRate<=70)
iAmount=4;
if(iUsedRate>71 && iUsedRate<=90)
iAmount=5;
if(iUsedRate>91 && iUsedRate<=100)
iAmount=6;
//確定 繪制的偏移位置
switch(iAmount)
{
case 1: k=0;break;
case 2: k=-3;break;
case 3: k=-6;break;
case 4: k=-9;break;
case 5: k=-12;break;
case 6: k=-16;break;
default: k=1;break;
}
//繪制已占用的條數
for(int j=0;j>=k;j-=3)
{
memDC.MoveTo (m_rect.left+15,m_rect.top+15+15+j);
memDC.LineTo (m_rect.Width()/2-2,m_rect.top+15+15+j);
memDC.MoveTo(m_rect.Width()/2+2,m_rect.top+15+15+j);
memDC.LineTo(m_rect.right-15,m_rect.top+15+15+j);
}
//從內存DC拷貝到當前DC。這樣做的好處是速度快,防止閃爍。
dc.BitBlt (m_rect.left,m_rect.top,m_rect.right,m_rect.bottom,&memDC,0,0,SRCC OPY);
memDC.SelectObject(pOldBitmap);
memDC.SelectObject(pOldMemPen);
memDC.DeleteDC();
memBitmap.DeleteObject();
}
四、控件的測試
編譯完 成後,我們得到CPURateControl.ocx控件。一般在編譯後,VC會自動幫你注冊這 個控件,你也可以在命令行下用regsvc32.exe來注冊。 關於測試,我們可以在 Visual Studio自帶的工具ActiveX Control Test Container中進行測試。也可 以自己寫一個小程序來測試。我在VC中 做了個測試的小程序。如圖三:

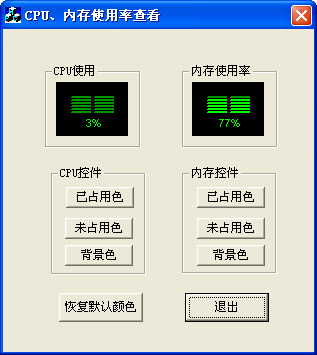

圖三 測試小程序
測試程序中,我用了一個自己封裝的DLL來分別獲 取CPU和內存的占用率。是在一個Timer中定時刷新獲取的。這個DLL你也可以拿 來自己用, DLL導出函數為2個:
UINT GetCpuUseage(); //返 回CPU占用率
UINT GetMemUseage(); //返回內存占用率
返 回的是多少,就表示占用了百分之多少。
五、結束語
這個控件其 實不光可以用來顯示CPU占用率,還可以用在其他的用途,只要和百分比顯示有 關的場合都可以。
本文配套源碼
