Office 2000下內部COM插件的編程實現

編輯：關於VC++

簡介

你也許曾在Office2000下的Word2000、Access2000、Excel2000、PowerPoint2000等軟件中的工具條或菜單條資源中，看到一些其它軟件加入的新的自定義工具條按鈕或菜單條，當點擊它們時，會有其不同的響應發生。下面，讓我們也來實現這些功能，需要說明的是，在這裡我們不用VB/VBA來實現它，而是用VC6中所帶ATL(活動模板庫)3.0來開發具有這種效果的Office2000內部COM插件。在Office2000中，不管是Word2000、Access2000、Excel120000、PowerPoint2000還是Outlook2000等，它們COM插件的編程方法及步驟都是極其相似的(除注冊表中鍵值及導入相應類型庫不同外)。

基礎知識

一個Office2000下的內部COM插件必須實現一個_IDTExtensibility2派發接口，_IDTExtensibility2派發接口被定義在MSADDin Designer類型庫(MSADDNDR.dll/MSADDNDR.tlb)中，通常位於<盤符>/Program Files/Common Files/Designer下。_IDTExtensibility2接口中必須實現下面五個接口函數(一般只需編寫OnConnection和OnDisconnection中代碼)，分別如下：

1. OnConnection: 裝載插件到內存時處理(可以通過自動化在程序啟動時自動裝載插件)。

2. OnDisconnection: 從內存中缷載插件時處理。

3. OnAddinsUpdate: COM插件改變時處理。

4. OnStartupComplete: 當應用程序啟動時插件剛裝載完成時處理。

5. OnBeginShutdown: 當應用程序關閉時插件剛缷載完成時處理。

注冊插件

只有在正確注冊了相應應用程序的內部COM插件時，才能被其應用程序加載上。需要在注冊表中創建以下鍵值：

HKEY_CURRENT_USER\Software\Microsoft\Office\<TheOfficeApp>\Addins\<ProgID>

其中，TheOfficeApp表示相應程序名，如：Word、Outlook等，ProgID表示內部COM插件程序的唯一標識符的字符串表示形式，如：Outlook2000Addin.Addin等。

ProgID鍵值下主要創建以下四個鍵值：

1. FriendlyName: 字符串類型，插件的名稱，將在相應程序的COM加載對話框中看到。

2. Description: 字符串類型，插件的描述信息。

3. LoadBehavior: DWORD類型，決定插件將以什麼形式被裝載。當其值為0x03時，為應用程序裝載時被自動裝載(一般使用此值)、當其值為0x08時，為用戶控制激活裝載。

4. CommandLineSafe: DWORD類型，命令行方式，可以設置為0x01(真)或0x00(假)。

其它鍵值的完整描述可參看最新MSDN。

具體實現

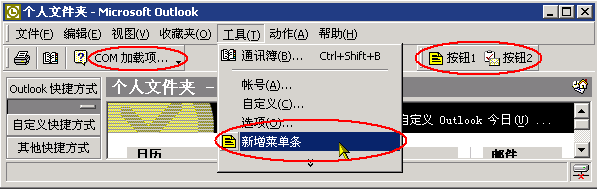

下面，我們將以創建一個Outlook2000的內部COM插件為示例，向你一步步的展現如何最小化的創建一個Office2000的內部插件的全過程。效果圖如下所示：

打開VC6.0，在新建工程中選中ATL COM Appwizard，在右側工程名中輸入OutlAddin，點擊下一步，接受默認選項Dynamic Link Library(DLL)不變，可以選中下面的Allow merging of proxy-stub code(允許合並代理/占位)復選框選項，點擊Finish(完成)按鈕完成工程創建。

接著，選取菜單Insert->New ATL Objec項，在彈出的ATL對象向導對話框中選中相應Objects對應右側的Simple Object選項，點擊下一步，在彈出的對話框中ShortName中輸入OutlookAddin，如果需要的話，還可以在Attributes(屬性頁)中選中Support ISupportErrorInfo復選框選項，點OK完成插入ATL對象。

接著通過導入類型庫來實現_IDTExtensibility2接口，編釋好上面所建工程後，在ClassView中的COutlookAddin類上點鼠標右鍵，在彈出的右鍵菜單中選Implement Interface項。在彈出的實現接口對話框中點擊Add Typelib，在彈出的Browse Type Libraries對話框中，向下滾動選取Microsoft Add-in Designer(1.0)子項，點OK按鈕。在彈出的接口列表對話框中選中_IDTExtensibility2接口，點OK按鈕完成導入。系統會自動為你生成空的上面所提到的五個所需接口函數。

接著注冊編譯好的插件，在FileView->Resource Files中，打開OutlookAddin.rgs注冊文件，在該文件的最下面加入下面新的內部插件注冊碼：

// 新增Outlook2k內部插件注冊鍵值 HKCU { 　Software 　{ 　　Microsoft 　　{ 　　　Office 　　　{ 　　　　Outlook 　　　　{ 　　　　　Addins 　　　　　{ 　　　　　　''OutlAddin.OutlookAddin'' 　　　　　　{ 　　　　　　　　val FriendlyName = s ''Outlook2000插件'' 　　　　　　　　val Description = s ''使用ATL開發的Outlook2000的插件'' 　　　　　　　　val LoadBehavior = d ''00000003'' 　　　　　　　　val CommandLineSafe = d ''00000000'' 　　　　　　} 　　　　　} 　　　　} 　　　} 　　} 　} }

編譯此工程，如果注冊正確的話，將可以在Outlook中COM加載項的插件對話框中看到它的相應名稱。在Office2000中加載或卸載COM插件，一般可以按下面步驟進行：

1. 如果已經將“COM 加載項”命令添加到了“工具”菜單，請跳到第 6 步。

2. 單擊“工具”菜單中的“自定義”命令，然後單擊“命令”選項卡。

3. 在“類別”框中，選擇“工具”。

4. 將“COM 加載項”從“命令”框拖動到“工具”菜單。當“工具”菜單顯示菜單命令時，將鼠標指針指向希望“COM 加載項”命令出現在菜單上的位置，然後釋放鼠標按鈕。

5. 單擊“關閉”按鈕。

6. 單擊“工具”菜單中的“COM 加載項”命令，並執行下列操作之一：

● 要添加加載項，請選中“可使用的加載項”列表中加載項名稱旁邊的復選框。如果所需的加載項不在“可使用的加載項”列表中，請單擊“添加”按鈕，找到要添加的加載項，然後單擊“確定”按鈕。

● 要從內存中卸載加載項，但希望在列表中保持其名稱，請清除加載項名稱旁邊的復選框。

● 若要從列表中刪除加載項的同時，將其從注冊表文件中注冊的加載項列表中刪除，請選擇加載項的名稱，然後單擊“刪除”按鈕。

在Office應用程序中，盡管菜單和工具欄按鈕看上去不太一樣,但實質上它們是相同類型的對象。CommandBars集合包含程序中的所有命令條，如：工具條和菜單條。每一個CommandBars集合都有一個CommandBar對象和它對應，CommandBar 對象可以包含其它的 CommandBar 對象，這些對象是作為按鈕或菜單命令來用的。每一個CommandBar都將通過CommandBarControls 對象被引用，CommandBarControls又可以包含一組CommandBarControl對象。每一個CommandBarControl可以包含一個CommandBar對象，並可以通過它來存取控件屬性。每一個CommandBarControl對象，實際是對應CommandBarControls中的控件集合。CommandBarControl可以有三種表現形式：

● 彈出式(CommandBarPopup)：相當於菜單條的一個菜單項。

● 組合框(CommandBarComboBox)：類似於工具條中組合框控件。它包括一個工具欄和緊接著工具欄的一個下拉箭頭。單擊該按鈕，將顯示出更多的帶圖標的菜單命令。

● 按鈕(CommandBarButton)：相當於標准的工具欄按鈕，即帶有圖標的按鈕。

在下面的示例程序中，我們將在Outlook2K中新建一個工具條並在其上添加二個按鈕，並且在其菜單“工具”中新建一個菜單條，這些操作都可以在OnConnection接口函數中完成。

首先，我們需要在工程中導入Office和Outlook類型庫，可以在Stdafx.h文件中加入下面語句(注意：其中路徑可根據Office所裝路徑自行設定)：

// 導入工程所需Office2K及Outlook2K類型庫 #import "e:\Program Files\Microsoft Office\Office\mso9.dll" rename_namespace("Office"), named_guids using namespace Office; #import "e:\Program Files\Microsoft Office\Office\MSOUTL9.olb" rename_namespace("Outlook"), raw_interfaces_only, named_guids using namespace Outlook;

其次，讓我們來在Outlook中新建一個工具條，並且在其上添加兩個按鈕。

代碼如下：// 裝卸插件時處理 STDMETHOD(OnConnection)(IDispatch * Application, 　　　　　　ext_ConnectMode ConnectMode, 　　　　　　IDispatch * AddInInst, 　　　　　　SAFEARRAY * * custom) { 　　　　CComPtr < Office::_CommandBars> spCmdBars; 　　　　// Outlook應用接口_Application 　　　　CComQIPtr <Outlook::_Application> spApp(Application); 　　　　ATLASSERT(spApp); 　　　　// 獲取CommandBars接口　　　　CComPtr<Outlook::_Explorer> spExplorer; 　　　　spApp->ActiveExplorer(&spExplorer); 　　　　HRESULT hr = spExplorer->get_CommandBars(&spCmdBars); 　　　　if(FAILED(hr)) 　　　　　　return hr; 　　　　ATLASSERT(spCmdBars); 　　　　// 新增一個工具條及其上兩個位圖按鈕　　　　CComVariant vName("新增Outlook2K工具條插件"); 　　　　CComPtr <Office::CommandBar> spNewCmdBar; 　　　　// 新增工具條位置　　　　CComVariant vPos(1); 　　　　CComVariant vTemp(VARIANT_TRUE); // 臨時　　　　CComVariant vEmpty(DISP_E_PARAMNOTFOUND, VT_ERROR); 　　　　// 用Add方法在指定位置新增一工具條並讓spNewCmdBar指向它　　　　spNewCmdBar = spCmdBars->Add(vName, vPos, vEmpty, vTemp); 　　　　// 獲取新增工具條的CommandBarControls，從而在其上添加按鈕　　　　CComPtr < Office::CommandBarControls> spBarControls; 　　　　spBarControls = spNewCmdBar->GetControls(); 　　　　ATLASSERT(spBarControls); 　　　　//MsoControlType::msoControlButton = 1 　　　　CComVariant vToolBarType(1); 　　　　//顯示工具條　　　　CComVariant vShow(VARIANT_TRUE); 　　　　CComPtr < Office::CommandBarControl> spNewBar; 　　　　CComPtr < Office::CommandBarControl> spNewBar2; 　　　　// 用CommandBarControls中的Add方法新增第一個按鈕，並讓spNewBar指向它　　　　spNewBar = spBarControls->Add(vToolBarType, vEmpty, vEmpty, vEmpty, vShow); 　　　　ATLASSERT(spNewBar); 　　　　// 用CommandBarControls中的Add方法新增第二個按鈕，並讓spNewBar2指向它　　　　spNewBar2 = spBarControls->Add(vToolBarType, vEmpty, vEmpty, vEmpty, vShow); 　　　　ATLASSERT(spNewBar2); 　　　　// 為每一個按鈕指定_CommandBarButton接口，從面可以指定按鈕的顯示風格等　　　　CComQIPtr < Office::_CommandBarButton> spCmdButton(spNewBar); 　　　　CComQIPtr < Office::_CommandBarButton> spCmdButton2(spNewBar2); 　　　　ATLASSERT(spCmdButton); 　　　　ATLASSERT(spCmdButton2); 　　　　// 設置位圖按鈕風格，位圖為32x32大小，將其放入剪切板中用PasteFace()貼在指定按鈕上　　　　HBITMAP hBmp =(HBITMAP)::LoadImage(_Module.GetResourceInstance(), 　　　　　　MAKEINTRESOURCE(IDB_BITMAP),IMAGE_BITMAP,0,0,LR_LOADMAP3DCOLORS); 　　　　::OpenClipboard(NULL); 　　　　::EmptyClipboard(); 　　　　::SetClipboardData(CF_BITMAP, (HANDLE)hBmp); 　　　　::CloseClipboard(); 　　　　::DeleteObject(hBmp); 　　　　// 粘貼前設置顯示風格　　　　spCmdButton->PutStyle(Office::msoButtonIconAndCaption); 　　　　hr = spCmdButton->PasteFace(); 　　　　if (FAILED(hr)) 　　　　　　return hr; 　　　　spCmdButton->PutVisible(VARIANT_TRUE); 　　　　spCmdButton->PutCaption(OLESTR("按鈕1")); 　　　　spCmdButton->PutEnabled(VARIANT_TRUE); 　　　　spCmdButton->PutTooltipText(OLESTR("按鈕1提示信息")); 　　　　spCmdButton->PutTag(OLESTR("按鈕1標志")); 　　　　// 顯示新增工具條　　　　spNewCmdBar->PutVisible(VARIANT_TRUE); 　　　　// 設置第二個工具條按鈕風格　　　　spCmdButton2->PutStyle(Office::msoButtonIconAndCaption); 　　　　// 第二個按鈕指定位圖為Outlook2K中預先定義的位圖　　　　spCmdButton2->PutFaceId(1760); 　　　　spCmdButton2->PutVisible(VARIANT_TRUE); 　　　　spCmdButton2->PutCaption(OLESTR("按鈕2")); 　　　　spCmdButton2->PutEnabled(VARIANT_TRUE); 　　　　spCmdButton2->PutTooltipText(OLESTR("按鈕2提示信息")); 　　　　spCmdButton2->PutTag(OLESTR("按鈕2標志")); 　　　　spCmdButton2->PutVisible(VARIANT_TRUE); 　　　　m_spButton = spCmdButton; 　　　　m_spButton2 = spCmdButton2; 　　　　……

接著，讓我們在菜單"工具"中新建一個菜單條。代碼如下：

_bstr_t bstrNewMenuText(OLESTR("新增菜單條")); CComPtr < Office::CommandBarControls> spCmdCtrls; CComPtr < Office::CommandBarControls> spCmdBarCtrls; CComPtr < Office::CommandBarPopup> spCmdPopup; CComPtr < Office::CommandBarControl> spCmdCtrl; CComPtr < Office::CommandBar> spCmdBar; // 通過CommandBar獲取Outlook主菜單 hr = spCmdBars->get_ActiveMenuBar(&spCmdBar); if (FAILED(hr)) 　　return hr; // 獲取菜單條的CommandBarControls spCmdCtrls = spCmdBar->GetControls(); ATLASSERT(spCmdCtrls); // 在第5個"工具"菜單下新增一菜單條 CComVariant vItem(5); spCmdCtrl= spCmdCtrls->GetItem(vItem); ATLASSERT(spCmdCtrl); IDispatchPtr spDisp; spDisp = spCmdCtrl->GetControl(); // 獲取菜單條CommandBarPopup接口 CComQIPtr < Office::CommandBarPopup> ppCmdPopup(spDisp); ATLASSERT(ppCmdPopup); spCmdBarCtrls = ppCmdPopup->GetControls(); ATLASSERT(spCmdBarCtrls); CComVariant vMenuType(1); // 控件類型 - menu CComVariant vMenuPos(6); CComVariant vMenuEmpty(DISP_E_PARAMNOTFOUND, VT_ERROR); CComVariant vMenuShow(VARIANT_TRUE); // 菜單將顯示 CComVariant vMenuTemp(VARIANT_TRUE); // 臨時 CComPtr < Office::CommandBarControl> spNewMenu; // 用Add方法創建新的菜單條 spNewMenu = spCmdBarCtrls->Add(vMenuType, 　　　　　　　　vMenuEmpty, 　　　　　　　　vMenuEmpty, 　　　　　　　　vMenuEmpty, 　　　　　　　　vMenuTemp); ATLASSERT(spNewMenu); spNewMenu->PutCaption(bstrNewMenuText); spNewMenu->PutEnabled(VARIANT_TRUE); spNewMenu->PutVisible(VARIANT_TRUE); // 利用CommandBarButton來在菜單條前顯示位圖 CComQIPtr < Office::_CommandBarButton> spCmdMenuButton(spNewMenu); ATLASSERT(spCmdMenuButton); spCmdMenuButton->PutStyle(Office::msoButtonIconAndCaption); // 同新增工具條第一個按鈕位圖相同方法 spCmdMenuButton->PasteFace(); // 顯示菜單　　 spNewMenu->PutVisible(VARIANT_TRUE); m_spMenu = spCmdMenuButton;

這樣，通過在Outlook中通過上面提到的方法加載COM插件，就可以看到如圖一所示的界面效果了，但是點擊時沒有響應，最後就讓我們來解決這個問題。

工具條按鈕CommandBarButton派發接口的響應事件是_CommandBarButtonEvents。ATL提供了二種模板類IDispEventImpl<>和IDispEventSimpleImpl<>來實現接口事件的接收，這裡我們使用IDispEventSimpleImpl來實現(因為它不需要額外的類型庫信息)。它需要設置SINK(接收)映射，通過_ATL_SINK_INFO結構來回調參數信息，最終通過DispEventAdvise和DispEventUnadvise來與源接口連接或斷開。實現方法如下：

1. 在COutlookAddin繼承類中加入IDispEventSimpleImpl繼承，代碼如下: class ATL_NO_VTABLE COutlookAddin : 　　public CComObjectRootEx<CComSingleThreadModel>, 　　…… 　　public IDispEventSimpleImpl<1,COutlookAddin,&__uuidof(Office::_CommandBarButtonEvents)>2. 聲明_ATL_SINK_INFO結構回調參數信息。在OutlookAddin.h文件中加入下面語句： // 按鈕事件響應信息聲明 extern _ATL_FUNC_INFO OnClickButtonInfo;在OutlookAddin.cpp文件中加入定義語句，如下：// 按鈕事件響應信息定義 _ATL_FUNC_INFO OnClickButtonInfo ={CC_STDCALL,VT_EMPTY,2,{VT_DISPATCH,VT_BYREF | VT_BOOL}};3. 加入Sink映射，如下： EGIN_SINK_MAP(COutlookAddin) 　　SINK_ENTRY_INFO(1, __uuidof(Office::_CommandBarButtonEvents),/*dispid*/ 0x01, OnClickButton1, &OnClickButtonInfo) 　　SINK_ENTRY_INFO(2, __uuidof(Office::_CommandBarButtonEvents),/*dispid*/ 0x01, OnClickButton2, &OnClickButtonInfo) 　　SINK_ENTRY_INFO(3, __uuidof(Office::_CommandBarButtonEvents),/*dispid*/ 0x01, OnClickMenu, &OnClickButtonInfo) END_SINK_MAP()4. 加入事件函數。在OutlookAddin.h中加入聲明： void __stdcall OnClickButton1(IDispatch * /*Office::_CommandBarButton**/ Ctrl,VARIANT_BOOL * CancelDefault);在OutlookAddin.cpp中加入實現： // 工具條按鈕1點擊事件響應函數 void __stdcall COutlookAddin::OnClickButton1(IDispatch* /*Office::_CommandBarButton* */ Ctrl, 　　　　　　　　　　　　VARIANT_BOOL * CancelDefault) { 　　USES_CONVERSION; 　　CComQIPtr<Office::_CommandBarButton> pCommandBarButton(Ctrl); 　　HINSTANCE result=ShellExecute(NULL, _T("open"), _T("http://www.vckbase.com"), NULL,NULL, SW_SHOW); }
