基於CDialogBar的IE多標簽欄的實現

IE浏覽器的多標簽模式已日趨占據浏覽器市場的主流模式。回憶IE6.0時代的單文檔多實例年代，那浏覽多網頁是何等的痛苦。原本有限的空間就要被那些煩瑣的網頁所占據，要從這些煩瑣的網頁中切換到自己目的網頁更是何等的不便。現在很多第三方IE浏覽器對IE浏覽器所顯示出來的弊病虎視眈眈許久，多標簽浏覽器也應運而生。遨游、世界之窗、TT等如今都是拜多標簽浏覽器之福，早早占領了市場，占據了一席之地。而如今微軟也知道自己浏覽器帝國的根基也岌岌可危，其怎可示弱，IE7.0也就相繼問世。

IE多標簽欄的主要特點是：單實例多文檔模式，文檔間的切換是通過標簽實現。一個實例就可以包容多個文檔，察看網頁是何其的方便。

構成IE多標簽欄的界面要素包括工具欄和標簽。工具欄采用CDialogBar做為標簽的容器，標簽采用自繪按鈕來實現,CtabCtrl做標簽不容易實現自繪（自繪的時候有灰色的border出現）。

在CDialogBar的寬度發生改變的時候，其上面的按鈕標簽應做適當的調整。當然在足夠容納按鈕標簽的時，可以給一個設定值。若空間有限的話，則就適當縮小標簽的大小，其上的內容通過提示框提示。所以只要響應CdialogBar的WM_SIZE來調整標簽的擺放方式。至於標簽欄的自繪通過響應WM_PAINT消息就可以做到。

void CTabBar::OnSize(UINT nType, int cx, int cy)
{
　　CDialogBar::OnSize(nType, cx, cy);
　　CRect rcClient;
　　GetClientRect(rcClient);
　　int nBarWidth=rcClient.Width();
　　int nTabWidth=nBarWidth-120;
　　int nCount=m_ptrArray.GetCount();

　　if(nCount*m_nWidth>nTabWidth)
　　{
　　　　//平均分配位置
　　　　int nAveWidth=nTabWidth*1.0/nCount;
　　　　for(int i=0; i<nCount; i++)
　　　　{
　　　　　　CRect rcBtn;
　　　　　　TABINFO* pTabInfo=(TABINFO*)m_ptrArray.GetAt(i);
　　　　　　pTabInfo->pTabButton->GetClientRect(&rcBtn);
　　　　　　pTabInfo->pTabButton->MoveWindow(nAveWidth*i,
　　　　　　　　　　　　　　　　　　　(rcClient.Height()-rcBtn.Height())/2,
　　　　　　　　　　　　　　　　　　　nAveWidth,
　　　　　　　　　　　　　　　　　　　m_nHeight,
　　　　　　　　　　　　　　　　　　　FALSE);
　　　　}
　　}
　　else
　　{
　　　　//固定大小
　　　　for(int i=0; i<nCount; i++)
　　　　{
　　　　　　CRect rcBtn;
　　　　　　TABINFO* pTabInfo=(TABINFO*)m_ptrArray.GetAt(i);
　　　　　　pTabInfo->pTabButton->GetClientRect(&rcBtn);
　　　　　　pTabInfo->pTabButton->MoveWindow(m_nWidth*i,
　　　　　　　　　　　　　　　　　(rcClient.Height()-rcBtn.Height())/2,
　　　　　　　　　　　　　　　　　m_nWidth, m_nHeight, FALSE);
　　　　}
　　}
　　Invalidate();
}

當選中標簽後，鼠標移動到標簽右邊的時候，則會出現一個關閉按鈕，用來關閉文檔。所以這個裡面涉及到按鈕的自繪原理，這樣的文章比較多，這裡就不多做說明。不過俺想提個問題，對於按鈕的0nDrawItem與DrawItem，是否有什麼區別，如果將下面換成OnDrawItem消息響應函數是否可以？實在不懂得的話可以去跟蹤CButton的源代碼，就知道了。

void CTabButton::DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct)
{
　　ASSERT(lpDrawItemStruct->CtlType== ODT_BUTTON);
　　CRect rcItem　　=　　lpDrawItemStruct->rcItem;
　　HWND hWnd　　　　=　　lpDrawItemStruct->hwndItem;
　　UINT nState　　　　=　　lpDrawItemStruct->itemState;
　　HDC hDC　　　　　　=　　lpDrawItemStruct->hDC;
　　CDC dc;
　　dc.Attach(hDC);
　　dc.SetBkMode(TRANSPARENT);
　　CString strTitle;
　　GetWindowText(strTitle);
　　if (m_bSel)
　　{
　　　　if(!m_bmpBmpBkgnd.IsNull())
　　　　{
　　　　　　m_bmpBmpBkgnd.Draw(dc.m_hDC, CRect(0,0,10, m_bmpBmpBkgnd.GetHeight()),
　　　　　　　　CRect(m_bmpBmpBkgnd.GetWidth()/4*2, 0, m_bmpBmpBkgnd.GetWidth()/4*2+10, m_bmpBmpBkgnd.GetHeight()));
　　　　　　m_bmpBmpBkgnd.Draw(dc.m_hDC, CRect(4,0,rcItem.right-10, m_bmpBmpBkgnd.GetHeight()),
　　　　　　　　CRect(m_bmpBmpBkgnd.GetWidth()/4*2+10, 0, m_bmpBmpBkgnd.GetWidth()/4*3-10, m_bmpBmpBkgnd.GetHeight()));
　　　　　　m_bmpBmpBkgnd.Draw(dc.m_hDC, CRect(rcItem.right-10,0,rcItem.right, m_bmpBmpBkgnd.GetHeight()),
　　　　　　　　CRect(m_bmpBmpBkgnd.GetWidth()/4*3-10, 0, m_bmpBmpBkgnd.GetWidth()/4*3, m_bmpBmpBkgnd.GetHeight()));
　　　　}
　　　　if(!m_bmpIcon.IsNull())
　　　　{
　　　　　　m_bmpIcon.Draw(dc.m_hDC, CRect(4, 4, 4+m_bmpIcon.GetWidth(), 4+m_bmpIcon.GetHeight()),
　　　　　　　　CRect(0,0,m_bmpIcon.GetWidth(), m_bmpIcon.GetHeight()));
　　　　}
　　　　CRect rcLabel;
　　　　rcLabel.left=rcItem.left+4*2+16;
　　　　rcLabel.top　= rcItem.top;
　　　　rcLabel.right=rcItem.right -　(4*2+16);
　　　　rcLabel.bottom=rcItem.bottom;
　　　　dc.SetTextColor(RGB(0xff,0xff,0xff));
　　　　dc.DrawText(strTitle, &rcLabel, DT_SINGLELINE | DT_VCENTER | DT_WORD_ELLIPSIS);
　　　　if(m_bOverCloseButton)
　　　　{
　　　　　　if(!m_bmpClose.IsNull())
　　　　　　{
　　　　　　　　m_bmpClose.Draw(dc.m_hDC,
　　　　　　　　CRect(rcItem.Width()-m_bmpClose.GetWidth()/3-5,
　　　　　　　　(rcItem.Height()-m_bmpClose.GetHeight())/2,rcItem.Width()-2,
　　　　　　　　(rcItem.Height()-m_bmpClose.GetHeight())/2+m_bmpClose.GetHeight()),
　　　　　　　　CRect(m_bmpClose.GetWidth()/3, 0, m_bmpClose.GetWidth()/3*2, m_bmpClose.GetHeight()));
　　　　　　}
　　　　}
　　　　else
　　　　{
　　　　　　if(!m_bmpClose.IsNull())
　　　　　　{
　　　　　　　　m_bmpClose.Draw(dc.m_hDC, CRect(rcItem.Width()-m_bmpClose.GetWidth()/3-5,
　　　　　　　　(rcItem.Height()-m_bmpClose.GetHeight())/2,rcItem.Width()-2,
　　　　　　　　(rcItem.Height()-m_bmpClose.GetHeight())/2+m_bmpClose.GetHeight()),
　　　　　　　　　　CRect(0, 0, m_bmpClose.GetWidth()/3, m_bmpClose.GetHeight()));
　　　　　　}
　　　　}
　　}
　　else
　　{
　　　　if(!m_bmpBmpBkgnd.IsNull())
　　　　{
　　　　　　m_bmpBmpBkgnd.Draw(dc.m_hDC, CRect(0,0,10, m_bmpBmpBkgnd.GetHeight()),
　　　　　　　　CRect(0, 0, 10, m_bmpBmpBkgnd.GetHeight()));
　　　　　　m_bmpBmpBkgnd.Draw(dc.m_hDC, CRect(10,0,rcItem.right-10, m_bmpBmpBkgnd.GetHeight()),
　　　　　　　　CRect(10, 0, m_bmpBmpBkgnd.GetWidth()/4-10, m_bmpBmpBkgnd.GetHeight()));
　　　　　　m_bmpBmpBkgnd.Draw(dc.m_hDC, CRect(rcItem.right-10,0,rcItem.right, m_bmpBmpBkgnd.GetHeight()),
　　　　　　　　CRect(m_bmpBmpBkgnd.GetWidth()/4-10, 0, m_bmpBmpBkgnd.GetWidth()/4, m_bmpBmpBkgnd.GetHeight()));
　　　　}

　　　　if(!m_bmpIcon.IsNull())
　　　　{
　　　　　　m_bmpIcon.Draw(dc.m_hDC, CRect(4, 4, 4+m_bmpIcon.GetWidth(), 4+m_bmpIcon.GetHeight()),
　　　　　　　　CRect(0,0,m_bmpIcon.GetWidth(), m_bmpIcon.GetHeight()));
　　　　}
　　　　CRect rcLabel;
　　　　rcLabel.left=rcItem.left + 4*2+16;
　　　　rcLabel.top　= rcItem.top;
　　　　rcLabel.right=rcItem.right -　(4*2+16);
　　　　rcLabel.bottom=rcItem.bottom;
　　　　dc.SetTextColor(RGB(0xff,0xff,0xff));
　　　　dc.DrawText(strTitle, &rcLabel, DT_SINGLELINE | DT_VCENTER | DT_WORD_ELLIPSIS);
　　}
　　dc.Detach();
}

值得注意的是，CdialogBar的按鈕命令消息是先發給主框架窗口處理，如果主框架窗口沒有為其提供相應的響應函數，則命令的消息路由就中斷，按鈕則會出現disabled狀態。或者你也可以獲取到這個命令消息後，重載OnCmdMsg再將這個命令消息發往其他窗口。然後就可以通過按鈕的消息反射機制，使按鈕能夠自己處理自己的事件，比較貼近面向對象的設計。由於命令消息響應函數裡面沒有將發命令消息的對象傳到CtabBar中，這樣CtabBar如果靠按鈕ID來設置主鍵唯一標志一個標簽按鈕的話，那那就會占用很多的ID。本設計並沒有這麼做，在給ctabbar提供相的相關通知，是在裡面發送一個通知消息到ctabbar的，其中LPARAM就可以保存按鈕標簽對象。這樣標簽欄就可以實現對底下標簽的操作。以下就是按鈕發送通知消息給標簽欄的實現細節。

#define NM_TBSEL WM_USER+1
void CTabButton::OnBnClicked()
{
　　CTabBar* pTabBar=(CTabBar*)GetParent();
　　pTabBar->SendMessage(NM_TBSEL, 0, (LPARAM)this);
}
HRESULT CTabBar::OnNmTbSel(WPARAM wParam, LPARAM lParam)
{
　　CTabButton* pTabButton=(CTabButton*)lParam;
　　SetCurSel(pTabButton);
　　CChildFrame* pChildFrame=GetChildFrameByTabButton(pTabButton);
　　pChildFrame->MDIActivate();
　　pChildFrame->MDIMaximize();
　　return TRUE;
}

總體的設計思想是：標簽欄應該用一個數組來存放標簽，但由於一個標簽又是跟一個CchildFrame一一對應起來，兩者應該可以相互訪問，效率比較高的話可以用cmap映射來實現。本設計采用一個結構體來存儲這兩個關鍵要素。typedef struct _TABINFO
{
　　CChildFrame* pChildFrame;
　　CTabButton* pTabButton;
}TABINFO, *PTABINFO;

這個標簽欄就可以通過一個數組維護這樣的結構。至於CchildFrame和CtabButton的對應關系可以通過下面來實現，不過是個輪詢過程，的確很浪費時間。CTabButton*　　　　CTabBar::GetTabButtonByChildFrame(CChildFrame* pChildFrame)
{
　　int nCount=m_ptrArray.GetCount();
　　for(int i=0; i<nCount; i++)
　　{
　　　　TABINFO*　pTabInfo=(TABINFO*)m_ptrArray.GetAt(i);
　　　　if(pTabInfo->pChildFrame==pChildFrame)
　　　　{
　　　　　　return pTabInfo->pTabButton;
　　　　}
　　　　else
　　　　{
　　　　　　continue;
　　　　}
　　}
　　return NULL;
}
CChildFrame*　　CTabBar::GetChildFrameByTabButton(CTabButton* pTabButton)
{
　　int nCount=m_ptrArray.GetCount();
　　for(int i=0; i<nCount; i++)
　　{
　　　　TABINFO*　pTabInfo=(TABINFO*)m_ptrArray.GetAt(i);
　　　　if(pTabInfo->pTabButton==pTabButton)
　　　　{
　　　　　　return pTabInfo->pChildFrame;
　　　　}
　　　　else
　　　　{
　　　　　　continue;
　　　　}
　　}
　　return NULL;
}

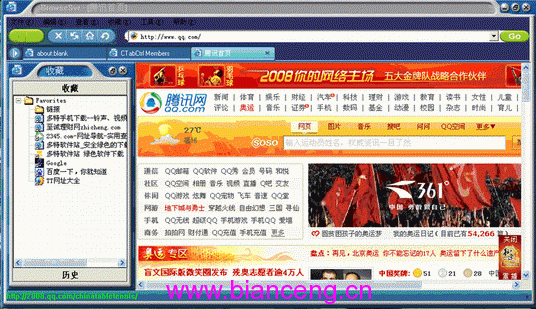

以下是我實現的浏覽器的一個截圖，並附有一個vs2003的demo，具體細節可以察看這個demo。

本文配套源碼
