一個透明位圖類的例子

編寫一個簡單的透明位圖類，有時候可以為程序潤色不少，下面是我寫的一個程序的UI，個人覺得蠻有意思的。

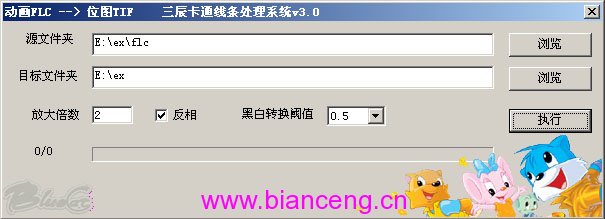

圖一 外觀

這個類可以插入到任何一個程序當中，它提供一個統一的接口，接口函數接收圖象的資源索引號、長、寬3個參數。當然，你也可以加上一個父窗口的指針參數，用來決定該類對象Create行為，便於指定該圖象代表的窗口應該依附在哪個父窗口之上。

編寫這個類需要熟悉對CRgn類的運用。如成員函數CombineRgn和SetWindowRgn，具體信息請查閱msdn。

那麼好，下面我們來一步步創建這個類。

一、首先要准備一幅用來展示在UI上的圖象，自己定義一種透明色，用該色來填充透明部分，這裡要注意的是，透明色應該是該圖象中顏色最少的色，還要注意的是透明和非透明的交界處一定要求清晰，不能存在過渡色。這裡我使用的是RGB(255, 0,255)。如下：

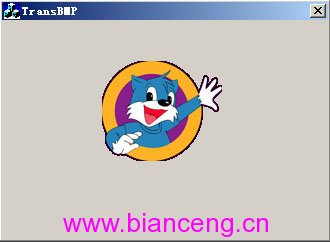

圖二 透明位圖

二、使用MFC AppWizard創建一個對話框程序，在資源選項卡中把上一步的圖象添加進來，創建一個新的窗口類CMyWnd，派生自generic CWnd。

為該類添加3個私有成員：

private:
　　CRect m_rtWnd;
　　CBitmap m_bitmap;
　　BITMAP m_bmp;
為該類添加WM_CREATE和WM_ERASEBKGND2個消息處理函數：int CMyWnd::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
　　if (CWnd::OnCreate(lpCreateStruct) == -1)
　　　　return -1;

　　// TODO: Add your specialized creation code here
　　COLORREF crl;
　　GetWindowRect(&m_rtWnd);
　　CRgn wndRgn, rgnTemp;
　　CDC* pDC = GetWindowDC();
　　CDC dcCompatible;
　　dcCompatible.CreateCompatibleDC(pDC);
　　CBitmap* pOldBitmap = dcCompatible.SelectObject(&m_bitmap);

　　wndRgn.CreateRectRgn(0,0,m_rtWnd.Width(),m_rtWnd.Height());
　　for(int x=0; x<m_rtWnd.Width(); x++)
　　{
　　　　for(int y=0; y<m_rtWnd.Height(); y++)
　　　　{
　　　　　　crl = dcCompatible.GetPixel(x, y);
　　　　　　if(crl == TRANSCOLOR)
　　　　　　{
　　　　　　　　rgnTemp.CreateRectRgn(x, y, x+1, y+1);
　　　　　　　　//裁減掉透明色區域
　　　　　　　　wndRgn.CombineRgn(&wndRgn,&rgnTemp, RGN_XOR);
　　　　　　　　rgnTemp.DeleteObject();
　　　　　　}
　　　　}
　　}
　　//設置最終的窗口范圍
　　SetWindowRgn((HRGN)wndRgn,TRUE);

　　dcCompatible.SelectObject(pOldBitmap);
　　ReleaseDC(pDC);
　　ReleaseDC(&dcCompatible);
　　return 0;
}
BOOL CMyWnd::OnEraseBkgnd(CDC* pDC)
{
　　// TODO: Add your message handler code here and/or call default
　　CDC dcCompatible;
　　dcCompatible.CreateCompatibleDC(pDC);
　　CBitmap* pOldBitmap = dcCompatible.SelectObject(&m_bitmap);
　　pDC->StretchBlt(0, 0, m_bmp.bmWidth, m_bmp.bmHeight,
　　　　　　　　　　&dcCompatible, 0, 0, m_bmp.bmWidth,
　　　　　　　　　　m_bmp.bmHeight, SRCCOPY);
　　dcCompatible.SelectObject(pOldBitmap);
　　ReleaseDC(&dcCompatible);
　　return TRUE;
}

為該類添加一個供外部調用的函數SetPic：

void CMyWnd::SetPic(UINT nIDPic, int nLeft, int nTop)
{
　　if(NULL != m_bitmap.m_hObject)
　　{
　　　　m_bitmap.DeleteObject();
　　}
　　m_bitmap.LoadBitmap(nIDPic);
　　m_bitmap.GetBitmap(&m_bmp);
　　int nRight = m_bmp.bmWidth + nLeft;
　　int nBottom = m_bmp.bmHeight + nTop;
　　Create(NULL, NULL, WS_CHILD, CRect(nLeft, nTop, nRight,　　nBottom),
　　　　　　AfxGetApp()->m_pMainWnd, nIDPic);
　　ShowWindow(SW_SHOWNORMAL);
}

最後別忘了在MyWnd.cpp文件的前面加上：

#define TRANSCOLOR RGB(255,0,255)

這是定義的用作透明色的紫色，這樣，透明位圖類就寫完了。

現在在對話框XXXDlg.h頭文件中加上一個CmyWnd m_wnd，用來做裁減圖象的承載窗口對象，並在BOOL CTransBMPDlg::OnInitDialog()函數中加上一條代碼：

m_wnd.SetPic(IDB_BITMAP1, 10, 10);

這樣就大功告成啦，還簡單吧^_^。

編程環境：Visual C++6.0 & MFC

本文配套源碼
