VC實現波形不閃爍動態繪圖

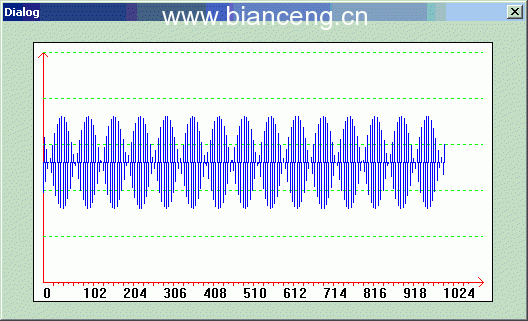

一、程序運行時波形效果

二、在信號處理中，通常需要把采集信號的實時波形顯示出來。 如果直接在屏幕上動態繪圖的話，會出現閃爍現象，為了克服這個問題，本文采用的就是先在內存繪圖，然後再拷貝到屏幕，從而實現動態繪圖而不閃爍。詳細介紹如下：

2.1　首先在頭文件中定義以下私有變量，並在對話框資源中放置一個picture控件

private:
CDC *pDC; //屏幕繪圖設備
CDC memDC; //內存繪圖設備
int m_High; //繪圖起點
int m_Low; //繪圖終點
int m_lCount[1024]; //數據存儲數組
int m_now; //記錄波形當前點

2.2　在實現文件中初始化變量，並設置定時器

BOOL CDrawTest::OnInitDialog()?
{
　　CDialog::OnInitDialog();

　　// TODO: Add extra initialization here
　　m_Low = 0;
　　m_High = 1024;
　　m_now =0;
　　SetTimer(1,100,NULL);

　　return TRUE; // return TRUE unless you set the focus to a control
　　// EXCEPTION: OCX Property Pages should return FALSE
}

2.3　在定時器裡創建內存繪圖設備，並調用繪圖函數在內存設備中繪圖，繪圖完畢後把內存設備中圖拷貝到屏幕

void CDrawTest::OnTimer(UINT nIDEvent)
{
　　// TODO: Add your message handler code here and/or call default
　　CRect rect;

　　// 獲取繪制坐標的文本框
　　CWnd* pWnd = GetDlgItem(IDC_COORD);

　　//獲得對話框上的picture的窗口句柄
　　pWnd->GetClientRect(&rect);
　　// 指針
　　pDC = pWnd->GetDC();
　　　　pWnd->Invalidate();
　　pWnd->UpdateWindow();

　　//內存繪圖
　　CBitmap memBitmap;
　　CBitmap* pOldBmp = NULL;

　　//創建內存繪圖設備
　　memDC.CreateCompatibleDC(pDC);
　　memBitmap.CreateCompatibleBitmap(pDC,rect.right,rect.bottom);
　　pOldBmp = memDC.SelectObject(&memBitmap);
　　memDC.BitBlt(rect.left,rect.top,rect.right,rect.bottom,pDC,0,0,SRCCOPY);

　　//自定義繪圖函數，詳細見源程序
　　DrawWave(&memDC);

　　//把內存繪圖拷貝到屏幕
　　pDC->BitBlt(rect.left,rect.top,rect.right,rect.bottom,&memDC,0,0,SRCCOPY);

　　memDC.SelectObject(pOldBmp);
　　memDC.DeleteDC();
　　memBitmap.DeleteObject();

　　CDialog::OnTimer(nIDEvent);
}

本文配套源碼
