引言
在局域網內部實時傳輸視頻已經得到廣泛應用。現在用以傳輸視頻的局域網大多數是有線局域網，因為有線局域網技術成熟，傳輸速度快，穩定性好。但是視頻數據量大，有線網絡也會出現工作不穩定，引起數據堵塞，時間久了會導致嚴重的延遲現象；如果工作的環境不固定，要求移動性，那麼就要采用無線網絡，如今無線網卡的工作隨環境的變化而變得不穩定，這樣會導致視頻傳輸的質量大幅度下降，容易引起畫面的重影、抖動、花屏等現象。本文針對不同的局域網，提出一種通用的實時視頻傳輸的解決方案，使用VC++自封裝的Windows VFW SDK軟件開發包進行二次開發，通過Divx編解碼，按照制定的傳輸策略，能夠有效地解決由於網絡的局部不穩定導致的視頻圖像重影、抖動、花屏等的問題。
局域網中實時視頻傳輸存在的問題
為了在局域網上有效的、高質量的傳輸視頻流，需要多種技術的支持，包括視頻的壓縮、編碼技術，應用層質量控制技術等等。
網絡的帶寬是有限的，所以需要壓縮傳輸視頻圖像，MPEG-4被廣泛的應用於網絡環境下的實時視頻傳輸，因為MPEG-4具有：可以達到很高的壓縮比；具有靈活的編碼和解碼復雜性；基於對象的編碼方式，允許視頻、音頻對象的交互；具有很強的容錯能力等優點。本文采用Divx編解碼器對視頻進行編碼、壓縮，實際上Divx=（視頻）MPEG-4+（音頻）MP3。
應用層質量控制技術現在采用的是RTP/RTCP協議，以確保視頻流在網絡中低時延、高質量地傳輸。RTP數據傳輸協議負責音視頻數據的流化和負載，RTCP負責RTP數據報文的傳輸控制。此協議是通過客戶端（接收方）反饋網絡的狀況，服務器端（發送方）來調整信息采集、發送的速度和壓縮率。但是，對於圖像采集速度固定，需要軟件進行壓縮、解壓，調整采集的速度會引起采集的數據來不及壓縮而直接丟棄，調整編碼器的壓縮率需要重新設置編碼器的參數，重啟編碼器，相應的解碼器也要調整，這個過程中需要很長的時間，達不到實時的要求。所以本文沒有采用RTP/RTCP協議，而是從發送端出發，實時判斷網絡狀況，采用“停等”策略進行實時傳輸。
網絡通信有兩種協議TCP和UDP，UDP更適合於網絡環境下的視頻傳輸，但是它不提供檢錯和糾錯功能，一旦網絡出現堵塞時，大量的數據報文會丟失。對於Divx編解碼技術，是以幀為單位進行編解碼的，分為關鍵幀和非關鍵幀。在傳輸過程中，由於壓縮率比較高，只要一幀中錯一比特位，將影響其它幾百甚至幾千的比特位，直接造成圖像的模糊、花屏等現象。只有等到下一次關鍵幀的到來才有可能恢復圖像的清晰。為了保證傳輸的正確性，自己需要在應用層制定協議。如此一來，UDP的優勢蕩然無存。所以本文選擇使用TCP來進行網絡通信。綜合使用VFW技術、流媒體技術，輔助以“停等”控制策略，較好的解決局域網中實時視頻傳輸容易引起的重影、抖動、花屏的問題。
實時視頻傳輸實現
為了達到視頻傳輸的實時性，總的思想是最少的發送冗余信息，最大程度上發送最新的視頻。
局域網實時視頻傳輸采用服務器/客戶機模式，利用VC++實現。其工作流程如圖1所示。

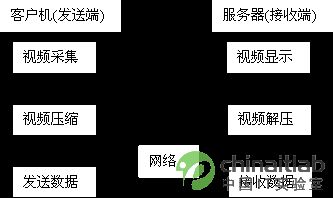

圖1 實時視頻傳輸工作流程
視頻采集采用AVICap從視頻采集卡捕獲視頻圖像，得到的是位圖型式的視頻幀，然後用Divx編碼器進行壓縮，通過Winsock實現壓縮後的視頻數據在局域網中的實時傳輸，接收完的數據交給Divx解碼器解壓，最後實現視頻顯示。
在VC++中，采用VFW技術，客戶端通過capSetCallbackOnFrame()注冊回調函數，當采集卡采集到一幅圖像後，系統就會自動調用回調函數，然後再回調函數中使用ICSeqCompressFrame()函數進行壓縮。然後再通過Winsock將壓縮後的數據發送到服務器端。服務器端接收完一幀以後，交給ICDecompress()解壓，最後用SetDIBitsToDevice()將圖像顯示出來。
1、視頻幀的組建
視頻采集的數據是位圖型式的視頻幀，Divx編碼器壓縮以後形成以幀為格式的Mpeg4流。Divx解碼器也是以幀的格式解壓。所以提出以幀為單位發送視頻數據流。為了在接收端能夠方便地提取出一幀，提出如圖2所示的格式組建幀。
幀開始標志 幀大小 幀編號 幀類型 幀數據 圖2 視頻幀格式
完整的一幀由5個字段組成，各個字段的意義如下：幀開始標志，標志著一幀地開始，占用4個字節的空間。不妨設為0xffffffff。幀大小，表示整個幀的大小，包括5個字段的大小，占用4個字節的空間。幀編號，表示幀的順序編號，占用4個字節的空間。幀類型，標志此幀是否是關鍵幀，占用1個字節的空間。幀數據，存放壓縮後一幀的完整數據。
2、視頻幀的發送
實時視頻傳輸為了實時，要不斷地將壓縮好的數據發送到接受端。所以在發送端創建一個線程，專門用來發送數據。同時主線程仍然不停的采集數據並進行壓縮。發送線程的工作流程如圖3所示。
圖3 發送線程工作流程
不妨假設創建的線程名為sendThread，核心代碼實現如下：
while(1)
{
isOK=true; //准備就緒
SuspendThread(sendThread); //掛起線程
isOK=false; //線程正在發送數據
int length=frameLength; //待發數據長度
if(length<50000) {//判斷數據是否正常
int n=0;
int sendCount=0;
while(length>0) {
n=send(sock,(char*)imageBuf+sendCount,length,0); //發送數據，
//imageBuf是指針，指向待發數據幀
if(n==SOCKET_ERROR) //網絡出現異常，則退出線程
break;
length-=n;
sendCount+=n;
}
}
}
線程中發送的數據幀是按照上一節中的方法組建好的數據幀。這種方法能夠保證正在發送的當前幀能夠完整地到達接收端。
注意此線程中剛開始或者每當發送完一幀以後，線程就轉到掛起狀態，等待外界喚醒。這個任務由回調函數完成，在回調函數中，判定如果發送線程准備就緒（處於掛起狀態），則進行圖像壓縮，然後喚醒線程發送壓縮完的數據，否則直接跳出，等待下一次調用回調函數，這種策略稱之為“停等”策略，在後面有詳細介紹。
3、視頻幀的接收

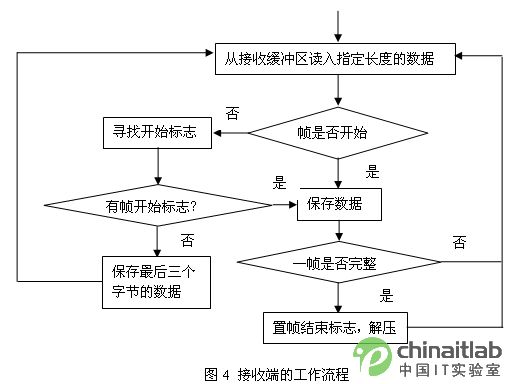

接收端最重要的是從接受的數據流中提取出完整的一幀。方法的思想是：首先從數據流中尋找幀開始標志，再從緊挨後面的數據中提取出幀的大小，然後再從接收緩沖區中讀入該幀剩余的數據。再尋找下一幀的開始標志，如此往復。圖4是接收端的工作流程。
同樣接收端創建一個線程專門用來執行數據接收。不妨假設線程名為recThread，核心代碼實現如下：
while(temp!=SOCKET_ERROR)
{
if(!isStart) {//幀數據是否開始，true表示開始
if(endNum>3) //endNum紀錄當前接收未處理的數據
endNum=0;
temp=recv(clisock,(char*)(recBuf+endNum),1000,0);//從緩沖區讀取數據
startPos=serchStr(temp+endNum); //查找幀開始標志
if(startPos!=-1) {
isStart=true;
endNum=temp+endNum-startPos-4;
memcpy(imageBuf,recBuf+startPos+4,endNum); //保存幀數據
}
else{
memcpy(recBuf,recBuf+temp+endNum-3,3);//保存最後三個字節的數據
endNum=3;
}
}
else{
if(endNum<4) {//判定緊跟開始標志的數據，如果小於4表示不能獲得幀大小
temp=recv(clisock,(char*)(recBuf),1000,0); //讀入數據
memcpy(imageBuf+endNum,recBuf,temp);//保存數據
endNum+=temp;
if(endNum<4)
continue;
frameSize= *((int*)imageBuf);//獲得幀大小
if(frameSize<500 || frameSize>50000) {//異常處理（幀大小非法）
isStart = false; //丟棄數據重新查找幀開始標志
endNum = 0;
continue;
}
frameSize-=endNum+4;
}
else{
while(frameSize>0&&temp!=SOCKET_ERROR) {//獲得完整幀的剩余數據
temp=recv(clisock,(char*)(imageBuf+endNum),frameSize,0);
endNum+=temp;
frameSize-=temp;
}
if(frameSize<=0) {//幀結束置位，解壓
isStart=false;
endNum=0;
deCompress();//判斷數據的有效性，調用ICDecompress進行解壓
}
}
}
}
以上程序執行的結果是將完整的一幀（除幀開始標志）保存在imageBuf中。
4、“停等”控制策略
如果局域網通信速率很高，而且工作穩定，則按照以上說的方法進行實時視頻傳輸，不需要任何控制策略，就可以達到非常好的效果。但是在很多情況下，網絡會出現異常，這樣會導致數據傳輸率明顯下降，造成發送端數據積壓，等待發送的數據不能正常發出去。此時就要采取一定的策略來控制發送端，以達到實時性的要求。
上文發送程序中，變量isOK是用來表示發送端當前幀有沒有發完，如果發完則置為true，同時也表示發送端准備就緒，可以繼續發送數據，否則為false。那麼可以用isOK來通知視頻采集和壓縮線程，如果isOK為true，則可以采集視頻並且壓縮，然後喚醒發送線程繼續發送新來的幀數據，否則一直等待，直到網絡可以繼續發送數據（isOK為true）。當然，視頻采集一直不停的進行，那麼當網絡發生數據堵塞時，只要不讓編碼器進行壓縮則可解決；當網絡恢復正常時，繼續進行壓縮傳輸，換句話說，當網絡發生堵塞時，直接拋棄等待發送的幀，保證一旦網絡恢復時，發送最新的壓縮幀。當然要保證一旦有一幀開始發送，就要將其完全發出。
按照這樣的“停等”策略進行實時視頻傳輸，只會帶來一個問題：當網絡質量差時，接收端畫面中的移動目標會出現瞬間移動的現象。但是這種策略會保證不會出現重影，抖動，花屏等現象。
結論
本文提出的實時視頻傳輸方案在100M的局域網、10M局域網和11M無線局域網中進行了測試。測試時讓一個目標在鏡頭前（發送端）移動，觀察接收端視頻的顯示。在不同的局域網中進行了多次測試，每次測試時間從10分鐘到30分鐘不等，並且改變目標的運動速度進行實驗。最後將數據匯總，得出統計結果。測試結果如表1所示。
表1 不同局域網下的測試結果
劇烈運動 正常運動 緩慢運動 100M局域網 圖像清晰，很流暢 圖像清晰，很流暢 圖像清晰，很流暢 10M局域網 偶爾出現停頓，丟幀率1%左右 圖像清晰，人眼感覺流暢 圖像清晰，很流暢 11M無線局域網 經常出現停頓，丟幀率5%-6% 經常出現停頓，丟幀率2%-3% 偶爾出現停頓，丟幀率1%左右
其中，
注：11M無線網卡是通過USB1.0接口和PC機連接的，如果采用USB2.0接口效果會更好。
從實際測試的結果看，效果是良好的，除了出現瞬間移動外，圖像能夠保持清晰，消除了由於網絡質量差而導致的重影、抖動等現象，對於不同的局域網都能滿足實時傳輸的要求。
