VC啟動窗口畫面制作方法研究

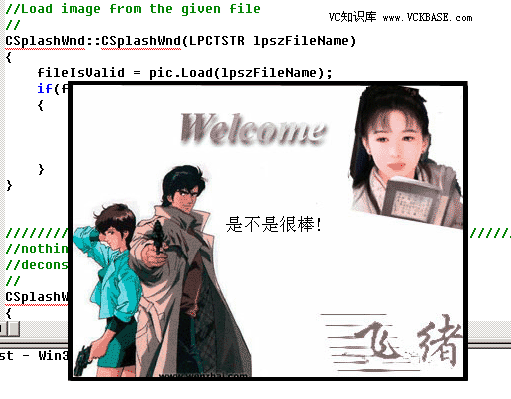

源代碼運行效果圖如下：

1. 概述

前幾天在設計軟件時，選擇VC作為開發工具，想做個啟動畫面，由於以前沒有制作過，所以到網上搜了一通。網上有幾篇相關文章，有兩篇我覺得很有價值：一篇是關於 為方便顯示圖像制作的CPicture類的文章，原文是由Paul DiLascia寫的解答，很有影響力；還有一篇是關於制作真彩啟動畫面的文章，不過其限制對位圖操作，而不支持jpg, gif，而且使用繁瑣，基本上是對Splash Screen組件導入後的代碼進行簡單修改。琢磨了好大一會兒才學會使用。

有感於現有材料使用起來不方便，隨進行了整合和再封裝處理,設計了CSplashWnd類，使用起來非常簡便。下面就把我設計的類介紹給大家。有什麼不當或錯誤之處，敬請指正。我的Email: [email protected]

2．CSplashWnd功能

能夠顯示真彩啟動畫面，能在畫面上顯示初始化文字信息，支持jpg,gif,bmp圖像文件。

3. CSplashWnd的設計

3.1 用戶關心的接口

用戶使用的公開接口：

public:
CSplashWnd(LPCTSTR lpszFileName);// 指定作為啟動畫面的圖像文件,並裝載
BOOL ShowSplash();//顯示畫面
void CloseSplash();//關閉畫面
void ShowText(LPCTSTR pCh);在顯示的圖像上中間位置處顯示初始化信息文字3.2 其他接口

系統使用的公開接口：(用戶不關心)~CSplashWnd()
void PostNcDestroy();私有接口：(用戶不關心)BOOL Create(CWnd* pParentWnd = NULL);
int OnCreate(LPCREATESTRUCT lpCreateStruct);
void OnPaint();3.3 數據設計(用戶不關心)BOOL fileIsValid//指示
CPicture pic;//用於對圖像文件進行操作的類
int width,height;3.4 限制

√ 不允許繼承。

√ 為簡化接口，只提供從文件裝載圖像

3.5 需要的頭文件

StdAfx.h, VC++6.0自動生成的對MFC的支持，不同的工程選項會產生不同的StdAfx.h。

afxwin.h 支持CRect類

atlbase.h 提供對IPicture （COM類）的支持。

afxpriv2.h提供對CArchiveStream類的支持。

4.類的健壯性和可調試性設計

圖像文件是否有效?

需要檢查文件是否有效，當裝載圖像文件失敗時，fileIsValid為false，否則為true。這樣在調用ShowSplash時將什麼都不做，返回false。這時，用戶應檢查圖像文件是否存在，文件名稱拼寫是否正確。

5. 用法

√ 將CSplashWnd類加入項目中

√ 在使用CSplashWnd類的文件中#include “Splash.h”

√ 在合適的位置定義一個CSplashWnd對象

√ 在想顯示啟動畫面的地方調用ShowSplash顯示於屏幕上

√ 如果想在啟動畫面上顯示一些初始化或其他提示信息，調用ShowText。

√ 在你想關閉啟動畫面的地方

在你的App類InitInstance函數中,顯示主窗口之前使用，進行上述步驟，這是最典型的用法，如下面代碼所示。

BOOL CTsApp::InitInstance()
{
　　　 AfxEnableControlContainer();
#ifdef _AFXDLL
　　　 Enable3dControls();　　　　　　　　　// Call this when using MFC in a shared DLL
#else
　　　 Enable3dControlsStatic();　 // Call this when linking to MFC statically
#endif
　　　 SetRegistryKey(_T("Local AppWizard-Generated Applications"));
　　　 LoadStdProfileSettings();　// Load standard INI file options (including MRU)
　　　 CSingleDocTemplate* pDocTemplate;
　　　 pDocTemplate = new CSingleDocTemplate(
　　　　　　　 IDR_MAINFRAME,
　　　　　　　 RUNTIME_CLASS(CTsDoc),
　　　　　　　 RUNTIME_CLASS(CMainFrame),　　　 // main SDI frame window
　　　　　　　 RUNTIME_CLASS(CTsView));
　　　 AddDocTemplate(pDocTemplate);
　　　 CCommandLineInfo cmdInfo;
　　　 ParseCommandLine(cmdInfo);
　　　 if (!ProcessShellCommand(cmdInfo))
　　　　　　　 return FALSE;
/////////////////////////////////////////////////////////////////////////////////////
　 CSplashWnd* pCsw = new CSplashWnd("fx.jpg");//located in the local directory,or else full-path file name is needed
　　　 pCsw->ShowSplash();
　　　 Sleep(750);//delay some time to observe the image displayed.
　　　 pCsw->CloseSplash();
　　　 delete pCsw;
　　　 pCsw = NULL;
/////////////////////////////////////////////////////////////////////////////////////
　　　 // The one and only window has been initialized, so show and update it.
　　　 m_pMainWnd->ShowWindow(SW_SHOW);
　　　 m_pMainWnd->UpdateWindow();
　　　 return TRUE;
}

6. 類代碼

6.1 Splash.h

/////////////////////////////////////////////////////////////////////////////
//Written by Liu Zhengxi
//May 5,2003
//Compiles with Visual C++ 6.0 for Windows 98 and probably Windows 2000
// too.
/////////////////////////////////////////////////////////////////////////////
#ifndef _SPLASH
#define _SPLASH
#include
#include
// Splash.h : header file
//
/////////////////////////////////////////////////////////////////////////////
//　 Splash Screen class
#pragma once
///////////////////////////////////////////////////////////////////////////
// Picture object—encapsulates IPicture
//Written by Paul DiLascia.
//used to display picture
//
// declare CPicture class
//
class CPicture {
public:
　　　BOOL Render(CDC* pDC,CRect rc,LPCRECT prcMFBounds=NULL) const;
　 CPicture();
　 ~CPicture();
　 // Load from various resources
　 BOOL Load(UINT nIDRes);
　 BOOL Load(LPCTSTR pszPathName);
　 BOOL Load(CFile& file);
　 BOOL Load(CArchive& ar);
　 BOOL Load(IStream* pstm);
　 // render to device context
　 CSize GetImageSize(CDC* pDC=NULL) const;
　 operator IPicture*() {
　　　return m_spIPicture;
　 }
　 void GetHIMETRICSize(OLE_XSIZE_HIMETRIC& cx, OLE_YSIZE_HIMETRIC& cy)
　　　const {
　　　cx = cy = 0;
　　　const_cast<CPicture*>(this)->m_hr = m_spIPicture->get_Width(&cx);
　　　ASSERT(SUCCEEDED(m_hr));
　　　const_cast<CPicture*>(this)->m_hr = m_spIPicture->get_Height(&cy);
　　　ASSERT(SUCCEEDED(m_hr));
　 }
　 void Free() {
　　　if (m_spIPicture) {
　　　　 m_spIPicture.Release();
　　　}
　 }
protected:
　 CComQIPtr<IPicture>m_spIPicture;　　 // ATL smart pointer to IPicture
　 HRESULT m_hr;　　　　　　　　　　　　// last error code
};
///////////////////////////////////////////////////////////////////
//
//declare CSplashWnd
//
class CSplashWnd : public CWnd
{
// Construction
public:
　　　CSplashWnd(LPCTSTR lpszFileName);
// Operations
public:
　　　BOOL ShowSplash();
　　　BOOL PreTranslateAppMessage(MSG* pMsg);　
　　　void ShowText(LPCTSTR lpStr);
　　　void CloseSplash();
// Overrides
　　　// ClassWizard generated virtual function overrides
　　　//{{AFX_VIRTUAL(CSplashWnd)
　　　//}}AFX_VIRTUAL
// Implementation
public:
　　　~CSplashWnd();
　　　virtual void PostNcDestroy();
private:
　　　BOOL Create(CWnd* pParentWnd = NULL);
// Generated message map functions
private:
　　　//{{AFX_MSG(CSplashWnd)
　　　afx_msg int OnCreate(LPCREATESTRUCT lpCreateStruct);
　　　afx_msg void OnPaint();
　　　//}}AFX_MSG
　　　DECLARE_MESSAGE_MAP()
private:
　　　int height;//the height of the displayed picture
　　　int width;//the width of the displayed picture
　　　CPicture pic;//used to operate the picture
　 BOOL fileIsValid;
};
#endif6.2 Splash.cpp ///////////////////////////////////////////////////////////////////////////////
//Written by Liu Zhengxi
//May 5,2003
//Compiles with Visual C++ 6.0 for Windows 98 and probably Windows 2000
// too.
/////////////////////////////////////////////////////////////////////////////
//
// Splash.cpp : implementation file
//
#include <atlbase.h>
#include <afxwin.h>
#include <afxpriv2.h>
#include "stdafx.h"　// e. g. stdafx.h
#include "Splash.h"　// e.g. splash.h
#ifdef _DEBUG
#define new DEBUG_NEW
#undef THIS_FILE
static char BASED_CODE THIS_FILE[] = __FILE__;
#endif
/////////////////////////////////////////////////////////////////////////////
//　 CSplashWnd class
////////////////////////////////////////////////////////////////////////////
//constructor
//Load image from the given file
//
CSplashWnd::CSplashWnd(LPCTSTR lpszFileName)
{
　　　 fileIsValid = pic.Load(lpszFileName);
　　　 if(fileIsValid)
　　　 {
　　　　　　　CSize cz = pic.GetImageSize(NULL);
　　　　　　　width = cz.cx;
　　　　　　　height = cz.cy;
　　　 }
}
////////////////////////////////////////////////////////////////////////////////
//nothing to do
//deconstructor
//
CSplashWnd::~CSplashWnd()
{
}
////////////////////////////////////////////////////////////////////////////////
//message map
//
BEGIN_MESSAGE_MAP(CSplashWnd, CWnd)
　　　 //{{AFX_MSG_MAP(CSplashWnd)
　　　 ON_WM_CREATE()
　　　 ON_WM_PAINT()
　　　 ON_WM_TIMER()
　　　 //}}AFX_MSG_MAP
END_MESSAGE_MAP()
////////////////////////////////////////////////////////////////////////////////
//ShowSplash
//to display the given image on screen
//
BOOL CSplashWnd::ShowSplash()
{
　　　 if(fileIsValid)
　　　 {
　　　　　　　if (!Create(AfxGetMainWnd()))
　　　　　　　　　　 return false;
　　　　　　　else
　　　　　　　{
　　　　　　　　　　 UpdateWindow();
　　　　　　　　　　 return true;
　　　　　　　}
　　　 }
　　　 else
　　　 {
　　　　　　　return false;
　　　 }
}
////////////////////////////////////////////////////////////////////////////////
//PreTranslateAppMessage
//
BOOL CSplashWnd::PreTranslateAppMessage(MSG* pMsg)
{
　　　 // If we get a keyboard or mouse message, hide the splash screen.
　　　 if (pMsg->message == WM_KEYDOWN ||
　　　　　 pMsg->message == WM_SYSKEYDOWN ||
　　　　　 pMsg->message == WM_LBUTTONDOWN ||
　　　　　 pMsg->message == WM_RBUTTONDOWN ||
　　　　　 pMsg->message == WM_MBUTTONDOWN ||
　　　　　 pMsg->message == WM_NCLBUTTONDOWN ||
　　　　　 pMsg->message == WM_NCRBUTTONDOWN ||
　　　　　 pMsg->message == WM_NCMBUTTONDOWN)
　　　 {
　　　　　　　CloseSplash();
　　　　　　　return TRUE; // message handled here
　　　 }
　　　 return FALSE;　　　// message not handled
}
////////////////////////////////////////////////////////////////////////////////
//Create
//make a popup splash window
//
BOOL CSplashWnd::Create(CWnd* pParentWnd /*= NULL*/)
{
　　　 return CreateEx(0,
　　　　　　　AfxRegisterWndClass(0, AfxGetApp()->LoadStandardCursor(IDC_ARROW)),
　　　　　　　NULL, WS_POPUP | WS_VISIBLE, 0, 0, width, height, pParentWnd->GetSafeHwnd(), NULL);
}
////////////////////////////////////////////////////////////////////////////////
//CloseSplash
//Quit the splash window
//
void CSplashWnd::CloseSplash()
{
　　　 // Destroy the window, and update the mainframe.
　　　 DestroyWindow();
}
////////////////////////////////////////////////////////////////////////////////
//do nothing
//
void CSplashWnd::PostNcDestroy()
{
}
////////////////////////////////////////////////////////////////////////////////
//OnCreate
//put the splash window on center
//
int CSplashWnd::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
　　　 if (CWnd::OnCreate(lpCreateStruct) == -1)
　　　　　　　return -1;
　　　 // Center the window.
　　　 CenterWindow();
　　　 return 0;
}
////////////////////////////////////////////////////////////////////////////////
//OnPaint
//Display the given image
//
void CSplashWnd::OnPaint()
{
　　CPaintDC dc(this);
　　CRect rc(0,0,0,0);;
　　pic.Render(&dc, rc);
}
////////////////////////////////////////////////////////////////////////////////
//ShowText
//sometimes if we show what we are doing (I display the information on the center of //the picture ), the customer will be more //patient
//
//
void CSplashWnd::ShowText(LPCTSTR lpStr)
{
　　　 Invalidate();
　　　 CPaintDC dc(this);
　　　 dc.SetBkMode(TRANSPARENT);
　　　 SIZE sz;
　　　 sz = (SIZE)dc.GetTextExtent(lpStr,strlen(lpStr));
　　　 dc.TextOut((width-sz.cx)/2,height/2,lpStr);
}
////////////////////////////////////////////////////////////////
// MSDN Magazine — October 2001
// If this code works, it was written by Paul DiLascia.
// If not, I don''t know who wrote it.
// Compiles with Visual C++ 6.0 for Windows 98 and probably Windows 2000
// too.
// Set tabsize = 3 in your editor.
//
////////////////////////////////////////////////////////////////
// CPicture implementation
//
CPicture::CPicture()
{
}
CPicture::~CPicture()
{
}
//////////////////
// Load from resource. Looks for "IMAGE" type.
//
BOOL CPicture::Load(UINT nIDRes)
{
　 // find resource in resource file
　 HINSTANCE hInst = AfxGetResourceHandle();
　 HRSRC hRsrc = ::FindResource(hInst,
　　　MAKEINTRESOURCE(nIDRes),
　　　"IMAGE"); // type
　 if (!hRsrc)
　　　return FALSE;
　 // load resource into memory
　 DWORD len = SizeofResource(hInst, hRsrc);
　 BYTE* lpRsrc = (BYTE*)LoadResource(hInst, hRsrc);
　 if (!lpRsrc)
　　　return FALSE;
　 // create memory file and load it
　 CMemFile file(lpRsrc, len);
　 BOOL bRet = Load(file);
　 FreeResource(hRsrc);
　 return bRet;
}
//////////////////
// Load from path name.
//
BOOL CPicture::Load(LPCTSTR pszPathName)
{
　 CFile file;
　 if (!file.Open(pszPathName, CFile::modeRead|CFile::shareDenyWrite))
　　　return FALSE;
　 BOOL bRet = Load(file);
　 file.Close();
　 return bRet;
}
//////////////////
// Load from CFile
//
BOOL CPicture::Load(CFile& file)
{
　 CArchive ar(&file, CArchive::load | CArchive::bNoFlushOnDelete);
　 return Load(ar);
}
//////////////////
// Load from archive—create stream and load from stream.
//
BOOL CPicture::Load(CArchive& ar)
{
　 CArchiveStream arcstream(&ar);
　 return Load((IStream*)&arcstream);
}
//////////////////
// Load from stream (IStream). This is the one that really does it: call
// OleLoadPicture to do the work.
//
BOOL CPicture::Load(IStream* pstm)
{
　 Free();
　 HRESULT hr = OleLoadPicture(pstm, 0, FALSE,
　　　IID_IPicture, (void**)&m_spIPicture);
　 ASSERT(SUCCEEDED(hr) && m_spIPicture);
　 return TRUE;
}
//////////////////
// Get image size in pixels. Converts from HIMETRIC to device coords.
//
CSize CPicture::GetImageSize(CDC* pDC) const
{
　 if (!m_spIPicture)
　　　return CSize(0,0);
　 LONG hmWidth, hmHeight; // HIMETRIC units
　 m_spIPicture->get_Width(&hmWidth);
　 m_spIPicture->get_Height(&hmHeight);
　 CSize sz(hmWidth,hmHeight);
　 if (pDC==NULL) {
　　　CWindowDC dc(NULL);
　　　dc.HIMETRICtoDP(&sz); // convert to pixels
　 } else {
　　　pDC->HIMETRICtoDP(&sz);
　 }
　 return sz;
}
//////////////////
// Render to device context. Covert to HIMETRIC for IPicture.
//
BOOL CPicture::Render(CDC* pDC, CRect rc, LPCRECT prcMFBounds) const
{
　 ASSERT(pDC);
　 if (rc.IsRectNull()) {
　　　CSize sz = GetImageSize(pDC);
　　　rc.right = sz.cx;
　　　rc.bottom = sz.cy;
　 }
　 long hmWidth,hmHeight; // HIMETRIC units
　 GetHIMETRICSize(hmWidth, hmHeight);
　 m_spIPicture->Render(*pDC, rc.left, rc.top, rc.Width(), rc.Height(),
　　　0, hmHeight, hmWidth, -hmHeight, prcMFBounds);
　 return TRUE;
}

本文配套源碼
