典型網絡數據庫系統軟件設計

編輯：關於VC++

一、概述

本系統為內部系統，帳戶由管理員添加、管理；

分為兩個組，User組和Boss組。Boss組的帳戶可以發廣播通知；

任意兩個用戶間可以互相通信；

數據庫接口用DAO，網絡通信用 CSocket+CSocketFile；

二、詳細設計

1、數據庫設計

本系統只是一個消息通信模型，這裡的數據庫設計比較簡單。

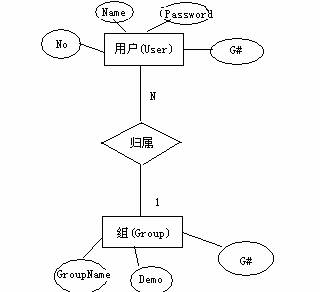

ER圖：

把ER模型轉為關系模型，共兩個表：

User (No , Name ,Password ,G#) 候選鍵：No 外鍵：G#
Group (G# , GroupName ,Demo ) 主鍵 ：G#

2、消息格式設計

<1>、傳送的消息共有5類------登錄消息，驗證返回消息，普通消息，用戶列表消息，通知消息。定義一個枚舉類型：

enum MSGTYPE {LOGIN , LOGINResponse , CHATTING , USERList , NOTICE};

<2>、定義消息類

class CMsg : public CObject　
{
public:
　　 int m_eType;　 //枚舉類型，記錄消息類型
　　 CString m_strMsg;　 //消息
　　 CMsg();
　　 virtual ~CMsg();
　　 void Serialize(CArchive &ar);　//消息類系列化函數，發送和接受消息時用。
};

<3>、m_strMsg 為消息類中存放消息的成員，它的具體格式隨著消息類型m_eType不同而不同。

m_eType m_strMsg LOGIN 呢稱|密碼 LOGINResponse GOOD|歡迎!（BOSS） 或 FAILED|驗證失敗! CHATTING 發給（來自）的用戶名|消息內容 USERList 呢稱1|呢稱2|…|呢稱n|END NOTICE ALL|消息內容 或 來自的用戶|消息內容

m_strMsg中個內容用“|”隔開，用函數Decode(int n,CString strMsg) 獲的相應的內容。

CString Decode(int n,CString strMsg)
{
　　　　　int pos;
　　　　　CString str;
　　　　　for(int i=1;i<=n;i++)
　　　　　{
　　　　　　　pos=strMsg.Find ("|",0);
　　　　　　　if(pos<0)
　　　　　　　　　　　　str=strMsg;
　　　　　　　　 else
　　　　　　　　　　 str=strMsg.Left (pos);
　　　　　　　strMsg=strMsg.Right(strMsg.GetLength ()-pos-1);
　　　　　}
　　　　　return str;
}

<4>、消息發送接收的序列化函數

void CMsg::Serialize (CArchive &ar)
{
　　 if(ar.IsStoring())
　　 {
　　　　　ar<<m_strMsg<<m_eType;
　　 }
　　 else
　　 {
　　　　　ar>>m_strMsg>>m_eType;
　　 }
}

3、通信協議設計

驗證。客戶端發送LOGIN消息，服務器回應 LOGINResponse消息；

通信。客戶端發送CHATTING 或 NOTICE 消息，服務器端根據接收到的消息，發送CHATTING，NOTICE或 USERList 消息。

4、服務器設計

<1>、建立工程

①、用MFC AppWizard(exe) 新建一個“單個文檔”的工程；

②、在Step 2 of 6中，選 “查看數據庫不使用文件支持”，點擊“Data Source..”按鈕，然後在彈出的對話框中選 “DAO”類型，再浏覽選擇數據庫文件Data.mdb. 按確定，再在彈出的窗口選User表；

③、點擊Next到Step 4 of 6,選“windows Sockets”。網絡功能支持；

④、按“NEXT“，最後點擊 “完成”；

<2>、在CSuperServerView中添加下列成員：int m_iPort;//服務器端口
　　CSocketListen * m_pSocket;　//監聽套接字。
　　CSocketClient m_SocketClient[Max];　 //跟客戶端通信的套接字。
　　CArchive * m_pArOut;　//發送消息時的序列化文檔對象指針。
　　CArchive * m_pArIn;　 //接收消息時的序列化化文檔對象指針。
　　CSocketFile * m_pSF;　 //套接字文件對象指針。
　　CMsg msg;//消息類對象
　　CString Decode(int n,CString strMsg);　//消息的解碼函數
　　void SendUserList();
　　bool CheckLogin(CSocketClient *pClient);
　　void MyReceive(CSocketClient *pClient);
　　void MyClose(CSocketClient *pClient);
　　void MyAccept();<3>、CSuperServerView類的關鍵成員函數：

void CSuperServerView::MyReceive(CSocketClient *pClient)
{
　　　 m_pSF=new CSocketFile(pClient);
　　　 m_pArIn=new CArchive(m_pSF,CArchive::load);
　　　 msg.Serialize (*m_pArIn);
　　　 int i;
　　　 bool bOK=false;

　　　 switch(msg.m_eType )
　　　 {
　　　 case LOGIN:　　　　　//處理用戶登錄。
　　　 {　　
　　　　　 m_pSF=new CSocketFile(pClient);
　　　　　 m_pArOut=new CArchive(m_pSF,CArchive::store);
　　　　　 msg.m_eType =LOGINResponse;
　　　　　 if(CheckLogin(pClient))
　　　　　 {
　　　　　　　 if(!pClient->m_bBoss)
　　　　　　　 {
　　　　　　　　　 msg.m_strMsg="GOOD|歡迎!";
　　　　　　　　　 bOK=true;
　　　　　　　 }
　　　　　　　 else
　　　　　　　 {
　　　　　　　　　 msg.m_strMsg="GOOD|BOSS";
　　　　　　　　　 bOK=true;
　　　　　　　 }
　　　　　 else
　　　　　 {
　　　　　　　 msg.m_strMsg="FAILED|驗證失敗!";
　　　　　 }
　　　　　 msg.Serialize (*m_pArOut);
　　　　　 m_pArOut->Flush ();

　　　　　 if(bOK) SendUserList();
　　　　　 break;
　　　 }
　　　 case CHATTING:　 //處理普通消息
　　　 {
　　　　　for(i=0;i<Max;i++)
　　　　 　　　{
　　　　　　　　　 if(m_SocketClient[i].m_bBusy)
　　　　　　　{
　　　　　　　 if(m_SocketClient[i].m_strName ==Decode(1,msg.m_strMsg))
　　　　　　　 {
　　　　　　　　　 m_pSF=new CSocketFile(&m_SocketClient[i]);
　　　　　　　　　 m_pArOut=new CArchive(m_pSF,CArchive::store);
　　　　　　　　　 msg.m_strMsg=pClient->m_strName+"|"+Decode(2,msg.m_strMsg);
　　　　　　　　　 msg.Serialize (*m_pArOut);
　　　　　　　　　 m_pArOut->Flush ();
　　　　　　　　　 break;
　　　　　　　 }
　　　　　　　 }
　　　　　}
　　　　　break;
　　　　　　}
　　　 case NOTICE:　//處理廣播消息。
　　　　　　{
　　　　　 msg.m_strMsg=pClient->m_strName+"|"+Decode(2,msg.m_strMsg);
　　　　　 for(i=0;i<Max;i++)
　　　　　 {
　　　　　　　 if(m_SocketClient[i].m_bBusy &&
　　　　　　　　　m_SocketClient[i].m_strName != pClient->m_strName)
　　　　　　　 {
　　　　　　　　　 m_pSF=new CSocketFile(&m_SocketClient[i]);
　　　　　　　　　 m_pArOut=new CArchive(m_pSF,CArchive::store);
　　　　　　　　　 msg.Serialize (*m_pArOut);
　　　　　　　　　 m_pArOut->Flush ();
　　　　　　　　　　}
　　　　　　 }
　　　　　 break;
　　　　　　}
　　　 }
}
void CSuperServerView::MyAccept()
{
　　for(int i=0;i<Max;i++)
　　{
　　　　if(!m_SocketClient[i].m_bBusy)
　　　　{
　　　　　　m_pSocket->Accept (m_SocketClient[i]);
　　　　　　m_SocketClient[i].GetView (this);
　　　　　　break;
　　　　}
　　}
}
void CSuperServerView::OnStartServer()　 //開始服務
{
　　m_pSocket=new CSocketListen(this);
　　m_pSocket->Create (m_iPort,SOCK_STREAM);
　　m_pSocket->Listen ();
　　m_staState.SetWindowText("正在監聽......");
}
void CSuperServerView::OnStopServer()　 //關閉服務
{
　　if(m_pSocket) m_pSocket->Close ();
　　for(int i=0;i<Max;i++)
　　{
　　　　if(m_SocketClient[i].m_bBusy)
　　　　{
　　　　　　m_SocketClient[i].Close();
　　　　　　m_SocketClient[i].m_bBusy=false;
　　　　}
　　}
　　m_staState.SetWindowText("服務關閉");
}

數據庫維護操作函數：

void CSuperServerView::OnButtonAdd() //添加帳戶
{
　　CAddDlg dlg;
　　if(dlg.DoModal()==IDOK)
　　{
　　　 if(dlg.m_strName!="")
　　　 {
　　　　　 m_pSet->AddNew ();
　　　　　 m_pSet->m_Name=dlg.m_strName;
　　　　　 m_pSet->m_Password=dlg.m_strPwd;
　　　　　 m_pSet->m_G_=dlg.m_iG;
　　　　　 m_pSet->Update ();
　　　　　 UpdateData(FALSE);
　　　 }
　　 }
}
void CSuperServerView::OnButtonDel()　　 //刪除帳戶
{
　　m_pSet->Delete ();
　　m_pSet->MoveNext ();
　　if(m_pSet->IsEOF ())
　　　　m_pSet->MoveFirst();
　　UpdateData(FALSE);
}
void CSuperServerView::OnButtonModify()　//修改帳戶信息
{
　　 CAddDlg dlg;
　　 dlg.m_strName=m_pSet->m_Name;
　　 dlg.m_strPwd=m_pSet->m_Password;
　　 dlg.m_iG=m_pSet->m_G_;
　　 if(dlg.DoModal()==IDOK)
　　 {
　　　　if(dlg.m_strName!="")
　　　　{
　　　　　　 m_pSet->Edit ();
　　　　　　 m_pSet->m_Name=dlg.m_strName;
　　　　　　 m_pSet->m_Password=dlg.m_strPwd;
　　　　　　 m_pSet->m_G_=dlg.m_iG;
　　　　　　 m_pSet->Update ();
　　　　　　 UpdateData(FALSE);
　　　　}
　　 }
}
void CSuperServerView::OnButtonFind() // 查找帳戶
{
　　CFindDLG dlg;
　　if(dlg.DoModal()==IDOK)
　　{
　　　 if(dlg.m_strKey!="")
　　　 {
　　　　　 CString m_strName;
　　　　　 UpdateData(TRUE);
　　　　　 m_strName=dlg.m_strKey ;
　　　　　 if(m_pSet->IsOpen ())
　　　　　　　　m_pSet->Close ();
　　　　　 m_pSet->Open(AFX_DAO_USE_DEFAULT_TYPE,"SELECT * FROM user where Name=''"+m_strName+"''");
　　　　　 UpdateData(FALSE);
　　　 }
　　}
}
CSocketListen類中的接受事件函數OnAccept(int nErrorCode)。
void CSocketListen::OnAccept(int nErrorCode)
{
　　 m_pView->MyAccept ();
　　 CSocket::OnAccept(nErrorCode);
}
CSocketClient類中的接收消息函數。
void CSocketClient::OnClose(int nErrorCode)
{
　　 // TODO: Add your specialized code here and/or call the base class
　　 m_pView->MyClose(this);
　　 CSocket::OnClose(nErrorCode);
}
CSocketClient類傳遞主窗口指針函數：
void CSocketClient::GetView(CSuperServerView *pView)
{
　　 m_pView=pView;
}

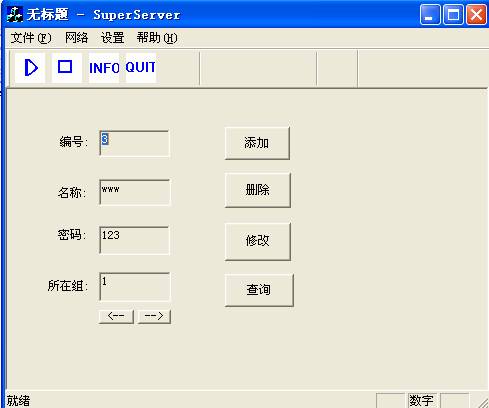

<4>、程序界面

5、客戶端設計。

<1>、建立一個名為Client,基與對話框的應用程序，在Step 2 of 6中選Windows Sockts支持,

<2>、在CClientDlg中添加成員。

CString Decode(int n,CString strMsg);
　　　 CMsg msg;
　　　 CMySocket * m_pSocket;
　　　 CArchive * m_pArOut;
　　　 CArchive * m_pArIn;
　　　 CSocketFile * m_pSF;

　　　 void MyReceive();在CMySocket類中添加成員。 CClientDlg * m_pDlg;
　　　 CMySocket(CClientDlg *pDlg);構造函數實現，獲得指向主對話框的指針

CMySocket::CMySocket(CClientDlg *pDlg)
{　　
　　　 m_pDlg=pDlg;
}

<3>、關鍵函數

 BOOL CClientDlg::OnInitDialog()
{
　　 ...
　　 m_strHost="192.168.1.126";
　　 m_iPort=1234;
　　 UpdateData(FALSE);
　　 GetDlgItem(IDC_BUTTON_SEND)->EnableWindow(false);
　　 Expand(0);

　　 return TRUE;　// return TRUE　unless you set the focus to a control
}
void CClientDlg::OnLogin()　//登錄函數
{
　　 UpdateData(TRUE);
　　 GetDlgItem(IDC_BUTTON1)->SetWindowText("Wait");
　　 m_pSocket=new CMySocket(this);
　　 m_pSocket->Create();
　　 int nTry=3,n;
　　 do{
　　　　n=m_pSocket->Connect (m_strHost,m_iPort);
　　 }while(n!=1 && nTry--);
　　if(n==1)
　　{
　　　 Sleep(2000);
　　　 m_pSF=new CSocketFile(m_pSocket);
　　　 m_pArOut=new CArchive(m_pSF,CArchive::store);
　　　 m_pArIn=new CArchive(m_pSF,CArchive::load);
　　　 msg.m_eType =LOGIN;
　　　 msg.m_strMsg =m_strName+"|"+m_strPwd;
　　　 msg.Serialize (*m_pArOut);
　　　 m_pArOut->Flush();
　　}
　　else
　　{
　　　 GetDlgItem(IDC_BUTTON1)->SetWindowText("Login");
　　　 GetDlgItem(IDC_BUTTON1)->EnableWindow(true);
　　　 AfxMessageBox("網絡原因，沒連上服務器!");
　　}
}
void CClientDlg::MyReceive()　　//接收消息函數
{
　　msg.Serialize (*m_pArIn);
　　int i=0;
　　CString str;
　　switch(msg.m_eType )
　　{
　　case LOGINResponse:
　　　　str=Decode(1,msg.m_strMsg);
　　　　if(str=="FAILED")
　　　　{
　　　　　　str=Decode(2,msg.m_strMsg);
　　　　　　m_pSocket->Close();
　　　　　　AfxMessageBox(str);
　　　　}
　　　　else
　　　　{
　　　　　　Expand(true);
　　　　　　GetDlgItem(IDC_BUTTON1)->SetWindowText("Login");
　　　　　　GetDlgItem(IDC_BUTTON1)->EnableWindow(false);
　　　　　　GetDlgItem(IDC_BUTTON_SEND)->EnableWindow(true);
　　　　}
　　　　break;
　　case USERList:
　　　 str=Decode(++i,msg.m_strMsg);
　　　 m_ctrList.ResetContent();
　　　 while(str!="END")
　　　 {
　　　　　 if(str!=m_strName)
　　　　　　　 m_ctrList.AddString(str);
　　　　　 str=Decode(++i,msg.m_strMsg);
　　　 }
　　　 UpdateData(FALSE);
　　　 break;
　　case CHATTING:
　　　　MessageBox(Decode(2,msg.m_strMsg),"來自"+Decode(1,msg.m_strMsg)+"的消息:");
　　　　break;
　　case NOTICE:
　　　　MessageBox(Decode(2,msg.m_strMsg),"來自"+Decode(1,msg.m_strMsg)+"的通知:");
　　　　break;
　　}
}

CMySocket類中的事件函數

OnReceive(int nErrorCode)。

void CMySocket::OnReceive(int nErrorCode)
{
　　m_pDlg->MyReceive ();　//調用主窗口的接收函數
　　CSocket::OnReceive(nErrorCode);
}

<4>、程序界面

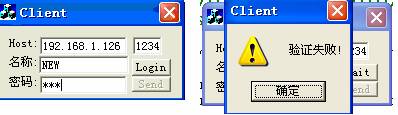

①、登錄界面

②、登錄成功（左為User組用戶登錄後界面，右為Boss組的）

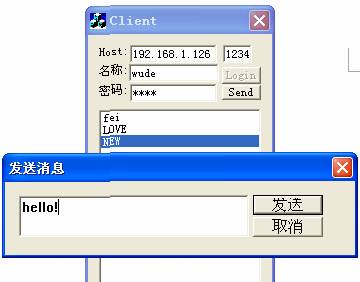

③、發送消息

④、接收消息

三、結束語

這是一個基於網絡和數據庫的系統模型,有點學習的價值。程序還有一些功能沒完善的地方，並且存在一些Bug。

本文配套源碼
