包含透明色的位圖的繪制方法有多種，最簡單的方法是調用現成的函數：TransparentBlt,也可以通過自己的代碼實現類似TransparentBlt的功能，實現過程也有兩種形式，一種是事先做一張掩碼位圖，另一種是動態生成掩碼位圖。本文將介紹動態生成掩碼位圖繪制具有透明區域位圖的方法。
一、TransparentBlt 函數的使用
TransparentBlt 函數在Windows98/Windows2000以上版本運行，系統中需要包含 Msimg32.dll，使用時可以鏈接 Msimg32.lib。
Windows98下的TransparentBlt會產生資源洩漏，所以不建議在WIN98下使用該函數。
TransparentBlt函數原型如下:
BOOL TransparentBlt(
HDC hdcDest, // 目標DC
int nXOriginDest, // 目標X偏移
int nYOriginDest, // 目標Y偏移
int nWidthDest, // 目標寬度
int hHeightDest, // 目標高度
HDC hdcSrc, // 源DC
int nXOriginSrc, // 源X起點
int nYOriginSrc, // 源Y起點
int nWidthSrc, // 源寬度
int nHeightSrc, // 源高度
UINT crTransparent // 透明色,COLORREF類型
);
使用示例:
CBitmap FootballBMP;
FootballBMP.LoadBitmap(IDB_FOOTBALLBMP);
CDC ImageDC;
ImageDC.CreateCompatibleDC(pDC);
CBitmap *pOldImageBMP = ImageDC.SelectObject(&FootballBMP);
TransparentBlt(pDC->m_hDC, 0, 0, 218, 199, ImageDC.m_hDC, 0, 0, 218, 199, RGB(0,0,0xff));
ImageDC.SelectObject(pOldImageBMP);
二、實現TransparentBlt函數
為了理解具有透明色位圖的繪制過程，我們來親手建立一個具有同TransparentBlt功能一致的實驗函數，稱之為TransparentBlt2。

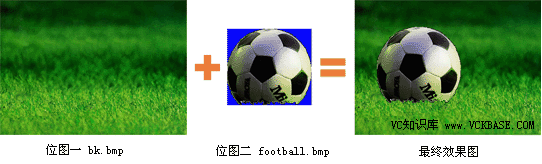

實驗素材：有兩張位圖：bk.bmp是背景位圖，football.bmp包含透明區域，透明色為藍色RGB(0,0,0xff)
實驗目的：以bk.bmp為背景，將football.bmp繪制到背景中，形成如下的最終效果圖。
2.1 透明位圖繪制原理
假設football.bmp ->載入 HBITMAP hImageBMP -> 選入 HDC hImageDC
2.1.1 生成足球的單色掩碼位圖，透明區域為白色（全1），非透明區域為黑色（全0)
HBITMAP hMaskBMP = CreateBitmap(nWidthDest, nHeightDest, 1, 1, NULL); // 建立單色位圖
SetBkColor(hImageDC, RGB(0,0,0xff)); // 設置背景色為藍色
BitBlt(hMaskDC, 0, 0, nWidthDest, nHeightDest, hImageDC, 0, 0, SRCCOPY); // 拷貝到hMaskDC
這樣足球位圖中藍色區域在掩碼位圖中成了白色，其它區域為黑色，此時hMaskBMP 如下圖:
(圖一)
2.1.2 設置背景色為黑色，前景色為白色，將掩碼位圖(圖一)與足球位圖相"與"
SetBkColor(hImageDC, RGB(0,0,0));
SetTextColor(hImageDC, RGB(255,255,255));
BitBlt(hImageDC, 0, 0, nWidthDest, nHeightDest, hMaskDC, 0, 0, SRCAND);
這樣，掩碼位圖中背景色（黑色）的區域在hImageBMP中被保留，前景色（白色）的部分變為黑色。 此時hImageBMP 如下圖:
(圖二)
2.1.3 設置背景色為白色，前景色為黑色，將掩碼位圖(圖一)與背景進行“與”運算
SetBkColor(hdcDest,RGB(255,255,255));
SetTextColor(hdcDest,RGB(0,0,0));
BitBlt(hdcDest, nXOriginDest, nYOriginDest, nWidthDest, nHeightDest, hMaskDC, 0, 0, SRCAND);
掩碼中白色區域（數據與1相“與”結果不變）使背景保持不變，黑色區域變成黑色，此時背景顯示如下:
(圖三)
2.1.4 將hImageBMP(圖二)與背景(圖三)進行“或”運算
BitBlt(hdcDest, nXOriginDest, nYOriginDest, nWidthDest, nHeightDest, hImageDC, 0, 0, SRCPAINT);
這樣就將足球繪制到背景上了。
2.2 TransparentBlt2函數全部實現代碼
void TransparentBlt2( HDC hdcDest, // 目標DC
int nXOriginDest, // 目標X偏移
int nYOriginDest, // 目標Y偏移
int nWidthDest, // 目標寬度
int nHeightDest, // 目標高度
HDC hdcSrc, // 源DC
int nXOriginSrc, // 源X起點
int nYOriginSrc, // 源Y起點
int nWidthSrc, // 源寬度
int nHeightSrc, // 源高度
UINT crTransparent // 透明色,COLORREF類型
)
{
HBITMAP hOldImageBMP, hImageBMP = CreateCompatibleBitmap(hdcDest, nWidthDest, nHeightDest); // 創建兼容位圖
HBITMAP hOldMaskBMP, hMaskBMP = CreateBitmap(nWidthDest, nHeightDest, 1, 1, NULL); // 創建單色掩碼位圖
HDC hImageDC = CreateCompatibleDC(hdcDest);
HDC hMaskDC = CreateCompatibleDC(hdcDest);
hOldImageBMP = (HBITMAP)SelectObject(hImageDC, hImageBMP);
hOldMaskBMP = (HBITMAP)SelectObject(hMaskDC, hMaskBMP);
// 將源DC中的位圖拷貝到臨時DC中
if (nWidthDest == nWidthSrc && nHeightDest == nHeightSrc)
BitBlt(hImageDC, 0, 0, nWidthDest, nHeightDest, hdcSrc, nXOriginSrc, nYOriginSrc, SRCCOPY);
else
StretchBlt(hImageDC, 0, 0, nWidthDest, nHeightDest,
hdcSrc, nXOriginSrc, nYOriginSrc, nWidthSrc, nHeightSrc, SRCCOPY);
// 設置透明色
SetBkColor(hImageDC, crTransparent);
// 生成透明區域為白色，其它區域為黑色的掩碼位圖
BitBlt(hMaskDC, 0, 0, nWidthDest, nHeightDest, hImageDC, 0, 0, SRCCOPY);
// 生成透明區域為黑色，其它區域保持不變的位圖
SetBkColor(hImageDC, RGB(0,0,0));
SetTextColor(hImageDC, RGB(255,255,255));
BitBlt(hImageDC, 0, 0, nWidthDest, nHeightDest, hMaskDC, 0, 0, SRCAND);
// 透明部分保持屏幕不變，其它部分變成黑色
SetBkColor(hdcDest,RGB(255,255,255));
SetTextColor(hdcDest,RGB(0,0,0));
BitBlt(hdcDest, nXOriginDest, nYOriginDest, nWidthDest, nHeightDest, hMaskDC, 0, 0, SRCAND);
// "或"運算,生成最終效果
BitBlt(hdcDest, nXOriginDest, nYOriginDest, nWidthDest, nHeightDest, hImageDC, 0, 0, SRCPAINT);
// 清理、恢復
SelectObject(hImageDC, hOldImageBMP);
DeleteDC(hImageDC);
SelectObject(hMaskDC, hOldMaskBMP);
DeleteDC(hMaskDC);
DeleteObject(hImageBMP);
DeleteObject(hMaskBMP);
}
2.3 TransparentBlt的另外一個版本:TransparentBltU
TransparentBltU是Christian Graus 在WinDEV發表的一個函數，功能與TransparentBlt一致，以下是全部實現代碼:
bool TransparentBltU(
HDC dcDest, // handle to Dest DC
int nXOriginDest, // x-coord of destination upper-left corner
int nYOriginDest, // y-coord of destination upper-left corner
int nWidthDest, // width of destination rectangle
int nHeightDest, // height of destination rectangle
HDC dcSrc, // handle to source DC
int nXOriginSrc, // x-coord of source upper-left corner
int nYOriginSrc, // y-coord of source upper-left corner
int nWidthSrc, // width of source rectangle
int nHeightSrc, // height of source rectangle
UINT crTransparent // color to make transparent
)
{
if (nWidthDest < 1) return false;
if (nWidthSrc < 1) return false;
if (nHeightDest < 1) return false;
if (nHeightSrc < 1) return false;
HDC dc = CreateCompatibleDC(NULL);
HBITMAP bitmap = CreateBitmap(nWidthSrc, nHeightSrc, 1, GetDeviceCaps(dc,
BITSPIXEL), NULL);
if (bitmap == NULL)
{
DeleteDC(dc);
return false;
}
HBITMAP oldBitmap = (HBITMAP)SelectObject(dc, bitmap);
if (!BitBlt(dc, 0, 0, nWidthSrc, nHeightSrc, dcSrc, nXOriginSrc,
nYOriginSrc, SRCCOPY))
{
SelectObject(dc, oldBitmap);
DeleteObject(bitmap);
DeleteDC(dc);
return false;
}
HDC maskDC = CreateCompatibleDC(NULL);
HBITMAP maskBitmap = CreateBitmap(nWidthSrc, nHeightSrc, 1, 1, NULL);
if (maskBitmap == NULL)
{
SelectObject(dc, oldBitmap);
DeleteObject(bitmap);
DeleteDC(dc);
DeleteDC(maskDC);
return false;
}
HBITMAP oldMask = (HBITMAP)SelectObject(maskDC, maskBitmap);
SetBkColor(maskDC, RGB(0,0,0));
SetTextColor(maskDC, RGB(255,255,255));
if (!BitBlt(maskDC, 0,0,nWidthSrc,nHeightSrc,NULL,0,0,BLACKNESS))
{
SelectObject(maskDC, oldMask);
DeleteObject(maskBitmap);
DeleteDC(maskDC);
SelectObject(dc, oldBitmap);
DeleteObject(bitmap);
DeleteDC(dc);
return false;
}
SetBkColor(dc, crTransparent);
BitBlt(maskDC, 0,0,nWidthSrc,nHeightSrc,dc,0,0,SRCINVERT);
SetBkColor(dc, RGB(0,0,0));
SetTextColor(dc, RGB(255,255,255));
BitBlt(dc, 0,0,nWidthSrc,nHeightSrc,maskDC,0,0,SRCAND);
HDC newMaskDC = CreateCompatibleDC(NULL);
HBITMAP newMask;
newMask = CreateBitmap(nWidthDest, nHeightDest, 1,
GetDeviceCaps(newMaskDC, BITSPIXEL), NULL);
if (newMask == NULL)
{
SelectObject(dc, oldBitmap);
DeleteDC(dc);
SelectObject(maskDC, oldMask);
DeleteDC(maskDC);
DeleteDC(newMaskDC);
DeleteObject(bitmap);
DeleteObject(maskBitmap);
return false;
}
SetStretchBltMode(newMaskDC, COLORONCOLOR);
HBITMAP oldNewMask = (HBITMAP) SelectObject(newMaskDC, newMask);
StretchBlt(newMaskDC, 0, 0, nWidthDest, nHeightDest, maskDC, 0, 0,
nWidthSrc, nHeightSrc, SRCCOPY);
SelectObject(maskDC, oldMask);
DeleteDC(maskDC);
DeleteObject(maskBitmap);
HDC newImageDC = CreateCompatibleDC(NULL);
HBITMAP newImage = CreateBitmap(nWidthDest, nHeightDest, 1,
GetDeviceCaps(newMaskDC, BITSPIXEL), NULL);
if (newImage == NULL)
{
SelectObject(dc, oldBitmap);
DeleteDC(dc);
DeleteDC(newMaskDC);
DeleteObject(bitmap);
return false;
}
HBITMAP oldNewImage = (HBITMAP)SelectObject(newImageDC, newImage);
StretchBlt(newImageDC, 0, 0, nWidthDest, nHeightDest, dc, 0, 0, nWidthSrc,
nHeightSrc, SRCCOPY);
SelectObject(dc, oldBitmap);
DeleteDC(dc);
DeleteObject(bitmap);
BitBlt( dcDest, nXOriginDest, nYOriginDest, nWidthDest, nHeightDest,
newMaskDC, 0, 0, SRCAND);
BitBlt( dcDest, nXOriginDest, nYOriginDest, nWidthDest, nHeightDest,
newImageDC, 0, 0, SRCPAINT);
SelectObject(newImageDC, oldNewImage);
DeleteDC(newImageDC);
SelectObject(newMaskDC, oldNewMask);
DeleteDC(newMaskDC);
DeleteObject(newImage);
DeleteObject(newMask);
return true;
}
說明：本文提供的TransparentBlt2函數旨在說明透明位圖的顯示原理，在Windows2000以上環境實際運用中建議使用現成的TransparentBlt函數來繪制透明位圖。
