完美實現真彩自繪菜單

一、提出問題

在VCKBASE上讀到《自繪菜單的實現》［作者：querw］。應用的我自己的正在進行的工程後發現效果不錯，可是有存在許多問題。整個類的設計方面存在很多缺陷（先天，後天的），存在的主要問題如下：

1. 當應用在多文檔界面（MDI)中的時候，無法對系統自動添加菜單和文檔模板菜單進行自繪（比如無法對文件－>最近文件(MRU)菜單項中的文件列表就是系統自動添加）。原因是類內部沒有對CMainFrame::OnInitPopupMenu()消息進行處理的函數， 因此不具備修改系統自動添加菜單項的功能。（BCMENU有這功能，而且工作的不錯）
2. 作者提到的 BCMENU 不用映射 WM_DRAWITEM 和 WM_MEASUREITEM 兩個消息就能實現自畫功能，實際上是錯誤的。不映射這兩個重要的消息，即使能自繪，也是有問題的，不信看圖。

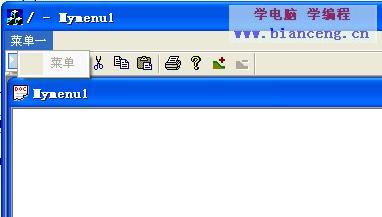

   菜單編輯器中的模菜單樣

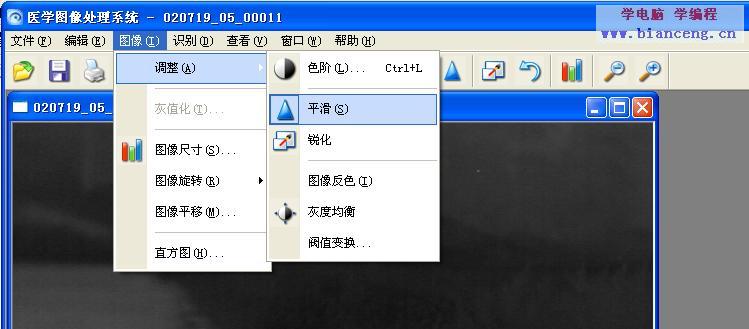

   使用BCMENU並且映射了這兩個消息後的執行情況

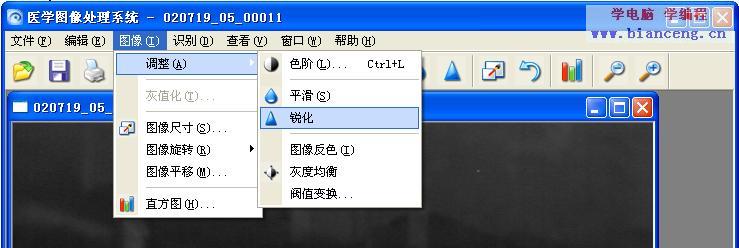

   使用BCMENU沒有映射兩個消息的執行情況



   原作者分析的自繪的是因為把主菜單（top-level menu)的子菜單都加載成彈出菜單（popupmenu），是不正確的。真正的原因是因為MFC框架會自動調用CMenu的兩個虛擬函數MeasureItem()和OnDrawItem()。 因此，當CMenuEx派生於CMenu，並且重寫這兩個虛擬函數以後。

   1、MFC框架調用的GetMenu()->MeasureItem()就相當於調用了CMenuEx::MeasureItem(),從而實現自繪菜單控件尺寸的測量。

   2、MFC框架調用GetMenu()->DrawItem()就相當於調用了CMenuEx::DrawItem()來實現自繪菜單控件的自繪操作（不懂？？，這正是C++的虛擬的妙用，指向派生類對象的基類指針可以調用派生類的虛擬函數，多麼偉大的發明，誰想出來的？？？）。與子菜單是否為彈出菜單（popupmenu）沒有什麼關系。以下是摘自WINCORE.CPP的一段程序，也就是WM_MEASUREITEM消息的默認流向的地方，相信大家會從中看出一些端倪。 void CWnd::OnMeasureItem(int /*nIDCtl*/, LPMEASUREITEMSTRUCT lpMeasureItemStruct)
{
　　if (lpMeasureItemStruct->CtlType == ODT_MENU)
　　{
　　　　......
　　　　// 如果沒有主菜單
　　　　if (pThreadState->m_hTrackingWindow == m_hWnd)
　　　　{
　　　　　　......
　　　　}
　　　　else
　　　　{
　　　　　　// 如果有主菜單
　　　　　　pMenu = GetMenu();　// 找到窗體的主菜單，注意，pMenu的是CMenu* 類型
　　　　}
　　　　
　　　　// 在當前菜單中尋找ID匹配的菜單項
　　　　pMenu = _AfxFindPopupMenuFromID(pMenu, lpMeasureItemStruct->itemID);
　　　　if (pMenu != NULL)　　　　　　
　　　　　　// 如果找到，就調用MeasureItem()
　　　　　　// 這就是所謂的基類指針指向派生類對象，可以調用派生類虛擬函數的情況了
　　　　　　pMenu->MeasureItem(lpMeasureItemStruct);　
　　　　else
　　　　　　TRACE1("Warning: unknown WM_MEASUREITEM for menu item 0x%04X.\n",
　　　　　　　　lpMeasureItemStruct->itemID);
　　}
　　else
　　{
　　　　......
　　}
　　......
}　　　　

3. 當菜單項中含有子菜單（submenu)，而不含有分割條的時候，子菜單項的高度不可調。原因為原CMenuEx程序中將分割條的原COMMAND ID（0）改為菜單項的COMMADN ID（－1）， 以欺騙MFC框架調用CMenuEx::MeasureItem()來計算子菜單項(submenu)的高度。（很令我失望，這也是促使我自己動手重寫該類的原因之一。不信看程序，看圖）

   摘錄自原CMenuEx.cpp第546-560行 if(uID == 0) //分隔符
{
　　::AppendMenu(hNewMenu,MF_SEPARATOR,0,NULL);
　　......
　　// 注意，就是下面那個－1，把分割條的ID從0改到－1，
　　　　 // 從而是MFC框架誤以為找到了ID為－1的菜單項，並且測量了它的尺寸
　　// 而實際上ID為－1的菜單項是不可能被void CWnd::OnMeasureItem()找到的
　　::ModifyMenu(hNewMenu,i,MF_BYPOSITION | MF_OWNERDRAW,-1,(LPCTSTR)pMenuItem);
}　　　　菜單編輯器中沒有分割條菜單的菜單



   原CMenuEx執行的模樣



   菜單編輯器中有分割條菜單的菜單



   原CMenuEx執行的模樣



4. 代碼不夠簡練，程序粒度劃分不好，可讀性差（不過比BCMENU的代碼可讀性強多了：））。

二、解決問題

針對以上遇到的問題，我參考BCMENU和原作者的CMenuEx，對CMenuEx類重新進行了組織，類定義如下：

// 聲明，因為下面的結構要用到 CMenuEx*，又不支持向後引用，又什麼辦法啊！
class CMenuEx;
//自繪菜單數據項結構，就是要傳給系統的那個牛X的LPCTSTR指針所指向的東東
class CMenuEx : public CMenu
{
　　DECLARE_DYNAMIC( CMenuEx )
　　　　
// Constructor
public:　　
　　CMenuEx();　　
　　virtual ~CMenuEx();
　　virtual BOOL DestroyMenu();
　　
// Operation
public:
　　// 加載菜單操作
　　BOOL LoadMenu(UINT nIDResource);
　　BOOL LoadMenu(LPCTSTR lpszResourceName);
　　BOOL LoadMenu(HMENU hMenu);
　　BOOL LoadMenu(CMenu & Menu);
　　
　　// 菜單項操作，如果當前菜單為主菜單(top-level)就調用相應的CMenu的操作。如果是彈出菜單，
　　　　 // 就將新加入的菜單項定義為自繪菜單
　　BOOL AppendMenu(UINT nFlags, UINT nIDNewItem = 0,LPCTSTR lpszNewItem = NULL);
　　BOOL InsertMenu(UINT nPosition,UINT nFlags,UINT nIDNewItem=0,LPCTSTR lpszNewItem=NULL );
　　BOOL ModifyMenu(UINT nPosition,UINT nFlags,UINT nIDNewItem=0,LPCTSTR lpszNewItem=NULL );　　
　　BOOL RemoveMenu(UINT nPosition, UINT nFlags);　　
　　
　　// 加載菜單圖像操作
　　//通過菜單索引表加載圖像索引，此操作必須在設置過菜單圖像後調用
　　void SetImageIndex(const UINT* nIDResource,UINT nIDCount);
　　void LoadToolBar(const CToolBar* pToolBar);// 通過工具欄加載圖像，和圖像索引
　　
　　// 取自繪菜單項的數據項
　　UINT　GetMenuItemSize() const;
　　LPMENUITEM GetMenuItem(UINT nPosition);　　
　　
　　// 取子菜單操作，如果位置nPosition存在子菜單，返回該子菜單指針
　　// 如果不存在子菜單，返回NULL
　　CMenuEx* GetSubMenu(int nPosition);
　　// 在當前菜單和所以子菜單中中尋找相應ID
　　// 如果找到，返回ID所在菜單的指針，沒找到返回NULL
　　CMenuEx* FindPopupMenuFromID(UINT nID);
　　
// Attributes
protected:
　　// 指示為主菜單(top-level menu or menubar)還是彈出菜單(popupmenu)
　　BOOL m_bPopupMenu;
　　
　　// 分割條的默認高度
　　int m_nSeparator;
　　
　　// 繪制菜單需要的顏色
　　COLORREF m_crBackground;　　　　// 菜單背景色　　
　　COLORREF m_crTextSelected;　　　　// 菜單項被選中時的文字顏色
　　COLORREF m_crText;　　　　　　// 菜單項文字顏色
　　COLORREF m_crLeft;　　　　　　// 菜單左側的背景顏色
　　COLORREF m_crSelectedBroder;　　　　// 菜單選中框的線條顏色
　　COLORREF m_crSelectedFill;　　　　// 菜單選中框的填充顏色
　　
　　// 菜單項圖像的尺寸　　
　　CSize m_szImage;
　　
　　CImageList* m_pImageList;　　　　// 菜單項正常的圖像列表
　　CImageList* m_pDisabledImageList;　　// 菜單項禁用時的圖像列表
　　CImageList* m_pHotImageList;　　　　// 菜單項被選中時的圖像列表
　　
protected:
　　// 包含所有菜單項的數組
　　CArray m_MenuItemArr;
　　
public:
　　// 設置顏色操作
　　void SetTextSelectedColor(COLORREF color);
　　void SetBackgroundColor(COLORREF color);
　　void SetTextColor(COLORREF color);
　　void SetLeftColor(COLORREF color);
　　void SetSelectedBroderColor(COLORREF color);
　　void SetSelectedFillColor(COLORREF color);
　　
　　// 設置圖像列表操作
　　void SetImageList(CImageList* pImageList);
　　void SetDisabledImageList(CImageList* pImageList);
　　void SetHotImageList(CImageList* pImageList);
　　
　　// 設置當前菜單為主菜單還是彈出菜單
　　void SetPopupMenu(BOOL bPopupMenu);
　　
　　// Implementation
public:
　　// 繪制菜單項的虛擬函數，由MFC框架自動調用
　　virtual void DrawItem(LPDRAWITEMSTRUCT lpDIS);
　　
　　// 更新彈出菜單菜單項操作
　　// 因為有時候系統會通過菜單句柄插入一些非自繪菜單
　　// 該函數就是更新這些非自繪菜單為自繪菜單
　　void UpdatePopupMenu();
　　
protected:
　　// 繪制菜單項的輔助函數，想自己的菜單看上去更COOL，就拿他們開刀
　　void DrawBackground(CDC* pDC,CRect rect);
　　void DrawMenuImage(CDC* pDC,CRect rect,LPDRAWITEMSTRUCT lpDIS);
　　void DrawMenuText(CDC*　pDC,CRect rect,LPDRAWITEMSTRUCT lpDIS);
　　void DrawSelected(CDC*　pDC,CRect rect,LPDRAWITEMSTRUCT lpDIS);
　　
　　// Static Member
public:
　　// 在CMainFrame的OnMeasureItem()消息映射函數中調用它，用來測量所有菜單項尺寸
　　static void MeasureItem(LPMEASUREITEMSTRUCT lpMIS);
　　
　　// 在CMainFrame的OnInitPopupMenu()消息映射函數中調用它，
　　// 用來更新系統自動添加的菜單項為自繪菜單
　　static void InitPopupMenu(CMenu* pPopupMenu,UINT nIndex,BOOL bSystem);
　　
};
#endif // !defined(MENUEX_H)　　　三、實現方法

有了以上的強有力的武器，就可以對我們的程序下手了：）在MDI或SDI中使用CMenuEx的時候需要修改以下地方。

1. 先將MenuEx.h和MenuEx.cpp添加到工程中，在CMainFrame中添加頭文件，CMenuEx對象，用於存儲菜單圖像的CImageList對象和初始化菜單程序。

   #include "MenuEx.h" // 添加頭文件
class CMainFrame : public CMDIFrameWnd
{
　　...
public:
　　HMENU InitMainFrameMenu();　　　　// 初始化主菜單
　　HMENU InitImageTypeMenu();　　　　// 初始化文檔模板菜單
　　
protected:　// CMenuEx members
　　CMenuEx　m_menuMainFrame;　　　　// 主窗體沒有打開任何文檔時菜單
　　CMenuEx　m_menuImageType;　　　　// 主窗體打開文檔時菜單（文檔模板菜單）
　　
protected:　// CMenuEx''s image list members　　
　　CImageList　　m_imageMenu;　　　　// 菜單項正常的圖像列表
　　CImageList　　m_imageMenuDisable;　　// 菜單項禁用時的圖像列表
　　CImageList　　m_imageMenuHot;　　　　// 菜單項被選中時的圖像列表
　　...
}　　　　

2. 撰寫菜單圖像索引表，初始化菜單程序，初始化菜單圖像列表程序， 和兩個重要的消息映射函數CMainFrame::OnMeasureItem()和CMainFrame::OnInitPopupMenu()。 (什麼？不會添加！，找ClassWizard幫忙或許有點幫助了：））

   // 聲明，因為下面的結構要用到 CMenuEx*，又不支持向後引用，又什麼辦法啊！
class CMenuEx;
//自繪菜單數據項結構，就是要傳給系統的那個牛X的LPCTSTR指針所指向的東東
typedef struct tagMENUITEM
{
　　CString　　　　strText;　　　　// 菜單名稱
　　UINT　　　　nID;　　　　// 菜單ID號
　　// 分割條的ID是 0
　　// 子菜單的ID是 -1
　　　　　　　　
　　CSize　　　　itemSize;　　　　// 菜單項的尺寸，不包括菜單圖像的尺寸
　　
　　CImageList*　　 pImageList;　　　　// 菜單項的正常圖像列表
　　CImageList*　　 pDisabledImageList;　　// 菜單項的禁用圖像列表
　　CImageList*　　 pHotImageList;　　// 菜單項的選中圖像列表
　　UINT　　　　nImageIndex;　　// 菜單項的圖像列表索引，－1表示沒有圖像
　　
　　BOOL　　　　bIsSubMenu;　　　　// 表示當前菜單項是否為子菜單項
　　
　　CMenuEx*　　pSubMenu;　　　　// 如果是一般菜單，該值為NULL
　　// 如果bIsSubMenu為TRUE，該值為指向子菜單項的CMenuEx*指針
　　
} MENUITEM,*LPMENUITEM;
///////////////////////////////////////////
// 在ManiFram.cpp 中添加菜單圖像索引表
static UINT nMenuImageIndex[] =
{
　　ID_FILE_OPEN,
　　　　ID_FILE_SAVE,
　　　　ID_FILE_PRINT,　　　　
　　　　ID_EDIT_COPY,
　　　　ID_EDIT_PASTE,　　
　　　　ID_EDIT_UNDO,
　　　　ID_EDIT_REDO,　　　　
　　　　ID_APP_ABOUT,
　　　　
　　　　ID_IMAGE_LEVEL,
　　　　ID_IMAGE_EQUALIZE,　　　　
　　　　ID_IMAGE_SMOOTH,
　　　　ID_IMAGE_SHARP,　　　　
　　　　ID_IMAGE_SIZE,
　　　　ID_IMAGE_RA,　　　　
　　　　ID_IMAGE_HISTOGRAM,　　　　
　　　　ID_ZOOMOUT,
　　　　ID_ZOOMIN,
};
/////////////////////////////////////////////////////////////////////////////
// 在ManiFram.cpp 中添加初始化菜單程序
void CMainFrame::InitMenuImage()
{
　　// 初始化菜單圖像列表
　　CBitmap bm;　　
　　
　　m_imageMenu.Create(20, 20, TRUE | ILC_COLOR24, 9, 0);
　　// 要問我IDB_SMALLMENUCOLOR是什麼，當然是是真彩位圖了，看圖說話了
　　bm.LoadBitmap(IDB_SMALLMENUCOLOR);　　
　　m_imageMenu.Add(&bm,(CBitmap*)NULL);
　　bm.Detach();
　　// 還有IDB_SMALLMENUDISABLE
　　m_imageMenuDisable.Create(20, 20, TRUE | ILC_COLOR24, 9, 0);
　　bm.LoadBitmap(IDB_SMALLMENUDISABLE);　　
　　m_imageMenuDisable.Add(&bm,(CBitmap*)NULL);
　　bm.Detach();
　　// 還有IDB_SMALLMENUHOT
　　m_imageMenuHot.Create(20, 20, TRUE | ILC_COLOR24, 9, 0);
　　bm.LoadBitmap(IDB_SMALLMENUHOT);　　
　　m_imageMenuHot.Add(&bm,(CBitmap*)NULL);
　　bm.Detach();　　
　　
}
/*
IDB_SMALLMENUCOLOR
　　　
　　　
IDB_SMALLMENUHOT
　　　　
　　　　　　　　　　　
　　　　　　　
IDB_SMALLMENUDISABLE
　　　　　　　　
　　　　　　　　　　　　　　當然，要通過資源編輯器的Import功能將他們導入到資源文件中，不過因為是真彩，所以不能用VC的圖片編輯器編輯了。 告訴大家個敲門，我是用windows自帶的畫筆畫的:) */
/////////////////////////////////////////////////////////////////////////////
// 在ManiFram.cpp 中添加初始化菜單圖像列表程序
int CMainFrame::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
　　// 在CMainFrame::OnCreate中調用菜單圖標初始化程序
　　。。。。。。
　　　　
　　　　InitMenuImage();
　　
　　。。。。。。
}
/////////////////////////////////////////////////////////////////////////////
HMENU CMainFrame::InitMainFrameMenu()
{　　
　　//初始化主菜單　　
　　m_menuMainFrame.LoadMenu(IDR_MAINFRAME);
　　
　　{
　　　　// 這只加載圖像的一種方法，是一種兩步方法,先加載圖像列表
　　　　m_menuMainFrame.SetImageList(&m_imageMenu);
　　　　m_menuMainFrame.SetDisabledImageList(&m_imageMenuDisable);
　　　　m_menuMainFrame.SetHotImageList(&m_imageMenuHot);
　　　　
　　　　// 再通過菜單圖像索引表為菜單加載圖像索引，
　　　　m_menuMainFrame.SetImageIndex(nMenuImageIndex,
　　　　　　　　　　　　　　　　　　sizeof(nMenuImageIndex)/sizeof(UINT));　　
　　}
　　
　　// 也可以使用另外一種一步方法加載圖像
　　/*
　　// 假設MAINFRAM具有m_wndToolBar成員，並且已經設置了真彩位圖
　　// 關於設置工具欄的真彩位圖，請參考 http://www.vckbase.com/document/viewdoc/?id=576
　　// 或者看我的另外一篇文章 《完美實現真彩工具欄》（還沒寫出來那：））
　　　　 // 不過源程序裡面已經有實現方法了
　　// 自己看也可以明白的
　　m_menuMainFrame.LoadToolBar(&m_wndToolBar);　　
　　*/
　　
　　return m_menuMainFrame.Detach();
}
/////////////////////////////////////////////////////////////////////////////
HMENU CMainFrame::InitImageTypeMenu()
{　　　　
　　// 初始化文檔模板菜單
　　
　　m_menuImageType.LoadMenu(IDR_IMAGETYPE);
　　
　　m_menuImageType.SetImageList(&m_imageMenu);
　　m_menuImageType.SetDisabledImageList(&m_imageMenuDisable);
　　m_menuImageType.SetHotImageList(&m_imageMenuHot);
　　//通過菜單圖像索引表為菜單加載圖像索引
　　m_menuImageType.SetImageIndex(nMenuImageIndex,sizeof(nMenuImageIndex)/sizeof(UINT));
　　
　　return m_menuImageType.Detach();
}
/////////////////////////////////////////////////////////////////////////////
void CMainFrame::OnInitMenuPopup(CMenu* pPopupMenu, UINT nIndex, BOOL bSysMenu)
{　　
　　// 記住，順序一定不能反，因為有些MFC自動添加的菜單是在CMDIFrameWnd::OnInitMenuPopup()
　　　　 // 中添加的.
　　// 如果反了，當然就找不到新加入的菜單了
　　CMDIFrameWnd::OnInitMenuPopup(pPopupMenu, nIndex, bSysMenu);
　　// 靜態函數，看好了，別忘了寫CMenuEx啊　　
　　CMenuEx::InitPopupMenu(pPopupMenu, nIndex, bSysMenu);　　
}
/////////////////////////////////////////////////////////////////////////////
void CMainFrame::OnMeasureItem(int nIDCtl, LPMEASUREITEMSTRUCT lpMeasureItemStruct)
{
　　// 都是她惹的禍"CMDIFrameWnd::OnMeasureItem()"，不對子菜單項的尺寸進行測量
　　// 害的我們只好映射這個函數了　　　　
　　CMDIFrameWnd::OnMeasureItem(nIDCtl, lpMeasureItemStruct);
　　// 靜態函數，看好了，別忘了寫CMenuEx啊
　　CMenuEx::MeasureItem(lpMeasureItemStruct);
}　　　

3. 在CXXXApp::InitInstance()中添加代碼,XXX代表你自己的程序了 BOOL CXXXApp::InitInstance()
{
　　......
　　CMultiDocTemplate* pDocTemplate;
　　pDocTemplate = new CMultiDocTemplate(
　　　　IDR_IMAGETYPE,
　　　　RUNTIME_CLASS(CImageDoc),
　　　　RUNTIME_CLASS(CChildFrame), // custom MDI child frame
　　　　RUNTIME_CLASS(CImageView));
　　AddDocTemplate(pDocTemplate);
　　
　　// create main MDI Frame window
　　CMainFrame* pMainFrame = new CMainFrame;
　　if (!pMainFrame->LoadFrame(IDR_MAINFRAME))
　　　　return FALSE;
　　m_pMainWnd = pMainFrame;
　　
　　// 這些才是要添加的代碼，別弄錯了
　　// 初始化文檔模板菜單
　　pDocTemplate->m_hMenuShared=pMainFrame->InitImageTypeMenu();　　
　　// 初始化主窗體菜單
　　pMainFrame->m_hMenuDefault=pMainFrame->InitMainFrameMenu();　　
　　
　　// 更新，具體干什麼沒研究，反正不調用就出錯了：）
　　pMainFrame->OnUpdateFrameMenu(pMainFrame->m_hMenuDefault);　　
　　// 要添加的代碼到這結束　　
　　......
}　　　　

三、總結

說了這麼多，也不知道大家看明白沒有，沒關系，先貼個圖，大家看看效果再說了。

效果圖一，使用圖像索引表加載的小圖標菜單

效果圖一，工具條加載的大圖標菜單

四、結束語

感謝querw和BCMenu的作者，沒有他們的辛勤勞動，後人是沒辦法站在他們肩膀上的！由於程序寫的匆忙，難免有不盡人意和錯誤的地方，歡迎大家任意修改源程序：） 要說這個菜單做的完美，那是吹牛，世界上哪有完美的東西啊 ：） 只要自己覺得完美，就夠了。 希望大家能從文章中學到點東西，就好。
