ASP.NET三層架構詳解如何實現三層架構

編輯：ASP.NET基礎

一、數據庫

/*==============================================================*/
/* DBMS name:   Microsoft SQL Server 2000          */
/*==============================================================*/


if exists (select 1
      from sysobjects
      where id = object_id('newsContent')
      and  type = 'U')
  drop table newsContent
go


/*==============================================================*/
/* Table: newsContent                      */
/*==============================================================*/
create table newsContent (
  ID      int       identity(1,1)  primary key,
  Title     nvarchar(50)   not null,
  Content    ntext      not null,
  AddDate   datetime     not null,
 CategoryID  int       not null
)
go

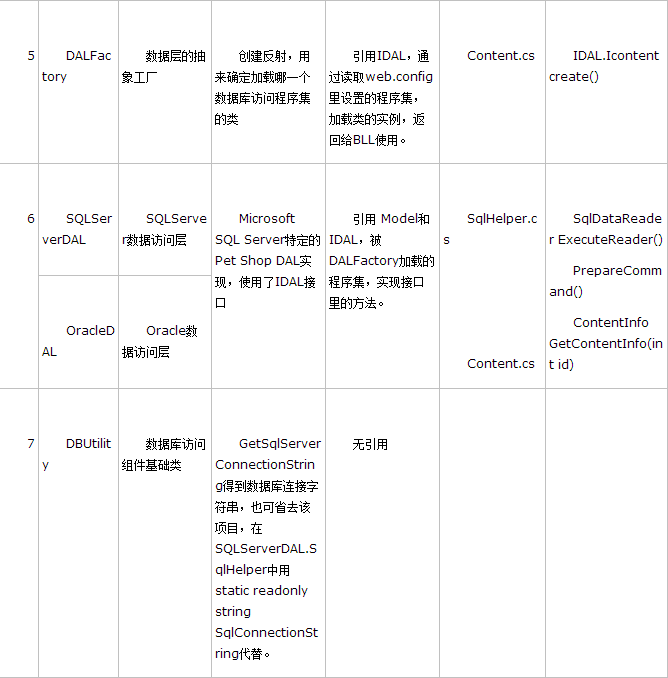

二、項目文件架構

實現步驟為：4-3-6-5-2-1

實現步驟過程

1、創建Model，實現業務實體。

2、創建IDAL，實現接口。

3、創建SQLServerDAL，實現接口裡的方法。

4、增加web.config裡的配置信息，為SQLServerDAL的程序集。

5、創建DALFactory，返回程序集的指定類的實例。

6、創建BLL，調用DALFactory，得到程序集指定類的實例，完成數據操作方法。

7、創建WEB，調用BLL裡的數據操作方法。

注意：

1、web.config裡的程序集名稱必須與SQLServerDAL裡的輸出程序集名稱一致。

2、DALFactory裡只需要一個DataAccess類，可以完成創建所有的程序集實例。

3、項目創建後，注意修改各項目的默認命名空間和程序集名稱。

4、注意修改解決方案裡的項目依賴。

5、注意在解決方案裡增加各項目引用。

三、各層間的訪問過程

1、傳入值，將值進行類型轉換(為整型)。

2、創建BLL層的content.cs對象c，通過對象c訪問BLL層的方法GetContentInfo(ID)調用BLL層。

3、BLL層方法GetContentInfo(ID)中取得數據訪問層SQLServerDAL的實例,實例化IDAL層的接口對象dal，這個對象是由工廠層DALFactory創建的，然後返回IDAL層傳入值所查找的內容的方法dal.GetContentInfo(id)。

4、數據工廠通過web.config配置文件中給定的webdal字串訪問SQLServerDAL層，返回一個完整的調用SQLServerDAL層的路徑給 BLL層。

5、到此要調用SQLServerDAL層，SQLServerDAL層完成賦值Model層的對象值為空，給定一個參數，調用SQLServerDAL層的SqlHelper的ExecuteReader方法,讀出每個字段的數據賦值給以定義為空的Model層的對象。

6、SqlHelper執行sql命令，返回一個指定連接的數據庫記錄集，在這裡需要引用參數類型，提供為打開連接命令執行做好准備PrepareCommand。

7、返回Model層把查詢得到的一行記錄值賦值給SQLServerDAL層的引入的Model層的對象ci，然後把這個對象返回給BLL。

8、回到Web層的BLL層的方法調用,把得到的對象值賦值給Lable標簽，在前台顯示給界面

四、項目中的文件清單

1、DBUtility項目

(1)connectionInfo.cs

using System;
using System.Configuration;

namespace Utility
{
    /// <summary>
    /// ConnectionInfo 的摘要說明。
    /// </summary>
    public class ConnectionInfo
    {
       public static string GetSqlServerConnectionString()
       {
           return ConfigurationSettings.AppSettings["SQLConnString"];
       }
    }
}

2、SQLServerDAL項目

（1）SqlHelper.cs抽象類

using System;
using System.Data;
using System.Data.SqlClient;
using DBUtility;

namespace SQLServerDAL
{
    /// <summary>
    /// SqlHelper 的摘要說明。
    /// </summary>
    public abstract class SqlHelper
    {
       public static readonly string CONN_STR = ConnectionInfo.GetSqlServerConnectionString();

       /// <summary>
       /// 用提供的函數，執行SQL命令，返回一個從指定連接的數據庫記錄集
       /// </summary>
       /// <remarks>
       /// 例如：
       /// SqlDataReader r = ExecuteReader(connString, CommandType.StoredProcedure, "PublishOrders", new SqlParameter("@prodid", 24));
       /// </remarks>
       /// <param name="connectionString">SqlConnection有效的SQL連接字符串</param>
       /// <param name="commandType">CommandType：CommandType.Text、CommandType.StoredProcedure</param>
       /// <param name="commandText">SQL語句或存儲過程</param>
       /// <param name="commandParameters">SqlParameter[]參數數組</param>
       /// <returns>SqlDataReader：執行結果的記錄集</returns>
       public static SqlDataReader ExecuteReader(string connString, CommandType cmdType, string cmdText, params SqlParameter[] cmdParms)
       {
           SqlCommand cmd = new SqlCommand();
           SqlConnection conn = new SqlConnection(connString);

           // 我們在這裡用 try/catch 是因為如果這個方法拋出異常，我們目的是關閉數據庫連接，再拋出異常，
           // 因為這時不會有DataReader存在，此後commandBehaviour.CloseConnection將不會工作。
           try
           {
              PrepareCommand(cmd, conn, null, cmdType, cmdText, cmdParms);
              SqlDataReader rdr = cmd.ExecuteReader(CommandBehavior.CloseConnection);
              cmd.Parameters.Clear();
              return rdr;
           }
           catch
           {
              conn.Close();
              throw;
           }
       }


       /// <summary>
       /// 為執行命令做好准備：打開數據庫連接，命令語句，設置命令類型（SQL語句或存儲過程），函數語取。
       /// </summary>
       /// <param name="cmd">SqlCommand 組件</param>
       /// <param name="conn">SqlConnection 組件</param>
       /// <param name="trans">SqlTransaction 組件，可以為null</param>
       /// <param name="cmdType">語句類型：CommandType.Text、CommandType.StoredProcedure</param>
       /// <param name="cmdText">SQL語句，可以為存儲過程</param>
       /// <param name="cmdParms">SQL參數數組</param>
       private static void PrepareCommand(SqlCommand cmd, SqlConnection conn, SqlTransaction trans, CommandType cmdType, string cmdText, SqlParameter[] cmdParms)
       {

           if (conn.State != ConnectionState.Open)
              conn.Open();

           cmd.Connection = conn;
           cmd.CommandText = cmdText;

           if (trans != null)
              cmd.Transaction = trans;

           cmd.CommandType = cmdType;

           if (cmdParms != null)
           {
              foreach (SqlParameter parm in cmdParms)
                  cmd.Parameters.Add(parm);
           }
       }
    }
}

（2）Content.cs類

using System;
using System.Data;
using System.Data.SqlClient;
using Model;
using IDAL;

namespace SQLServerDAL
{
    /// <summary>
    /// Content 的摘要說明。
    /// </summary>
    public class Content:IContent
    {

       private const string PARM_ID = "@ID";
       private const string SQL_SELECT_CONTENT = "Select ID, Title, Content, AddDate, CategoryID From newsContent Where ID = @ID";


       public ContentInfo GetContentInfo(int id)
       {
           //創意文章內容類
           ContentInfo ci = null;

           //創建一個參數
           SqlParameter parm = new SqlParameter(PARM_ID, SqlDbType.BigInt, 8);
           //賦上ID值
           parm.Value = id;

           using(SqlDataReader sdr = SqlHelper.ExecuteReader(SqlHelper.CONN_STR, CommandType.Text, SQL_SELECT_CONTENT, parm))
           {
              if(sdr.Read())
              {
                  ci = new ContentInfo(sdr.GetInt32(0),sdr.GetString(1), sdr.GetString(2),
                     sdr.GetDateTime(3), sdr.GetInt32(4), sdr.GetInt32(5), sdr.GetString(6));
              }
           }
           return ci;
       }
    }
}

3、Model項目

（1）contentInfo.cs

using System;

namespace Model
{
    /// <summary>
    /// Class1 的摘要說明。
    /// </summary>
    public class ContentInfo
    {
       private int _ID;
       private string _Content;
       private string _Title;
       private string _From;
       private DateTime _AddDate;
       private int _clsID;
       private int _tmpID;

       /// <summary>
       /// 文章內容構造函數
       /// </summary>
       /// <param name="id">文章流水號ID</param>
       /// <param name="content">文章內容</param>
       /// <param name="title">文章標題</param>
       /// <param name="from">文章來源</param>
       /// <param name="clsid">文章的分類屬性ID</param>
       /// <param name="tmpid">文章的模板屬性ID</param>
       public ContentInfo(int id,string title,string content,string from,DateTime addDate,int clsid,int tmpid )
       {
           this._ID = id;
           this._Content = content;
           this._Title = title;
           this._From = from;
           this._AddDate = addDate;
           this._clsID = clsid;
           this._tmpID = tmpid;
       }


       //屬性
       public int ID
       {
           get  { return _ID; }
       }
       public string Content
       {
           get  { return _Content; }
       }
       public string Title
       {
           get  { return _Title; }
       }
       public string From
       {
           get  { return _From; }
       }
       public DateTime AddDate
       {
           get  { return _AddDate; }
       }
       public int ClsID
       {
           get  { return _clsID; }
       }
       public int TmpID
       {
           get  { return _tmpID; }
       }



    }
}

4、IDAL項目

（1）Icontent.cs

using System;
using Model;

namespace IDAL
{
    /// <summary>
    /// 文章內容操作接口
    /// </summary>
    public interface IContent
    {
       /// <summary>
       /// 取得文章的內容。
       /// </summary>
       /// <param name="id">文章的ID</param>
       /// <returns></returns>
       ContentInfo GetContentInfo(int id);
    }
}

5、DALFactory項目

（1）Content.cs

using System;
using System.Reflection;
using System.Configuration;
using IDAL;

namespace DALFactory
{
    /// <summary>
    /// 工產模式實現文章接口。
    /// </summary>
    public class Content
    {
       public static IDAL.IContent Create()
       {
           // 這裡可以查看 DAL 接口類。
           string path = System.Configuration.ConfigurationSettings.AppSettings["WebDAL"].ToString();
           string className = path+".Content";

           // 用配置文件指定的類組合
           return (IDAL.IContent)Assembly.Load(path).CreateInstance(className);
       }
    }
}

6、BLL項目

（1）Content.cs

using System;

using Model;
using IDAL;

namespace BLL
{
    /// <summary>
    /// Content 的摘要說明。
    /// </summary>
    public class Content
    {

       public ContentInfo GetContentInfo(int id)
       {

           // 取得從數據訪問層取得一個文章內容實例
           IContent dal = DALFactory.Content.Create();

           // 用DAL查找文章內容
           return dal.GetContentInfo(id);
       }
    }
}

7、Web項目

1）、Web.config：

 <appSettings>
<add key="SQLConnString" value="Data Source=localhost

;Persist Security info=True;Initial Catalog=newsDB;

User ID=sa;Password= " />
  <add key="WebDAL" value="SQLServerDAL" />
 </appSettings>

2）、WebUI.aspx

<%@ Page language="c#" Codebehind="WebUI.aspx.cs" AutoEventWireup="false" Inherits="Web.WebUI" %>
<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.0 Transitional//EN" >
<HTML>
    <HEAD>
       <title>WebUI</title>
       <meta name="GENERATOR" Content="Microsoft Visual Studio .NET 7.1">
       <meta name="CODE_LANGUAGE" Content="C#">
       <meta name="vs_defaultClientScript" content="JavaScript">
       <meta name="vs_targetSchema" content="http://schemas.microsoft.com/intellisense/ie5">
    </HEAD>
    <body MS_POSITIONING="GridLayout">
       <form id="Form1" method="post" runat="server">
           <FONT">宋體"></FONT>
           <table width="600" border="1">
              <tr>
                  <td style="WIDTH: 173px"> </td>
                  <td>
                     <asp:Label id="lblTitle" runat="server"></asp:Label></td>
              </tr>
              <tr>
                  <td style="WIDTH: 173px; HEIGHT: 22px"> </td>
                  <td style="HEIGHT: 22px">
                     <asp:Label id="lblDataTime" runat="server"></asp:Label></td>
              </tr>
              <tr>
                  <td style="WIDTH: 173px"> </td>
                  <td>
                     <asp:Label id="lblContent" runat="server"></asp:Label></td>
              </tr>
              <tr>
                  <td style="WIDTH: 173px"> </td>
                  <td> </td>
              </tr>
              <tr>
                  <td style="WIDTH: 173px; HEIGHT: 23px"> </td>
                  <td style="HEIGHT: 23px"> </td>
              </tr>
              <tr>
                  <td style="WIDTH: 173px"> </td>
                  <td> </td>
              </tr>
              <tr>
                  <td style="WIDTH: 173px"> </td>
                  <td> </td>
              </tr>
              <tr>
                  <td style="WIDTH: 173px"> </td>
                  <td> </td>
              </tr>
              <tr>
                  <td style="WIDTH: 173px"> </td>
                  <td>
                     <asp:Label id="lblMsg" runat="server">Label</asp:Label></td>
              </tr>
           </table>
       </form>
    </body>
</HTML>

3）、WebUI.aspx.cs後台調用顯示：

using System;
using System.Collections;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Web;
using System.Web.SessionState;
using System.Web.UI;
using System.Web.UI.WebControls;
using System.Web.UI.HtmlControls;

using BLL;
using Model;

namespace myWeb
{
    /// <summary>
    /// WebForm1 的摘要說明。
    /// </summary>
    public class WebUI : System.Web.UI.Page
    {
       protected System.Web.UI.WebControls.Label lblTitle;
       protected System.Web.UI.WebControls.Label lblDataTime;
       protected System.Web.UI.WebControls.Label lblContent;
       protected System.Web.UI.WebControls.Label lblMsg;

       private ContentInfo ci ;


       private void Page_Load(object sender, System.EventArgs e)
       {
           if(!Page.IsPostBack)
           {
              GetContent("1");
           }
       }

       private void GetContent(string id)
       {
           int ID = WebComponents.CleanString.GetInt(id);

           Content c = new Content();
           ci = c.GetContentInfo(ID);
           if(ci!=null)
           {
              this.lblTitle.Text = ci.Title;
              this.lblDataTime.Text = ci.AddDate.ToString("yyyy-MM-dd");
              this.lblContent.Text = ci.Content;
           }
           else
           {
              this.lblMsg.Text = "沒有找到這篇文章";
           }
       }

       #region Web 窗體設計器生成的代碼
       override protected void OnInit(EventArgs e)
       {
           //
           // CODEGEN: 該調用是 ASP.NET Web 窗體設計器所必需的。
           //
           InitializeComponent();
           base.OnInit(e);
       }

       /// <summary>
       /// 設計器支持所需的方法 - 不要使用代碼編輯器修改
       /// 此方法的內容。
       /// </summary>
       private void InitializeComponent()
       {
           this.Load += new System.EventHandler(this.Page_Load);

       }
       #endregion
    }
}

4）、WebComponents項目
（1）CleanString.cs

using System;
using System.Text;

namespace myWeb.WebComponents
{
    /// <summary>
    /// CleanString 的摘要說明。
    /// </summary>
    public class CleanString
    {

       public static int GetInt(string inputString)
       {
           try
           {
              return Convert.ToInt32(inputString);
           }
           catch
           {
              return 0;
           }

       }


       public static string InputText(string inputString, int maxLength)
       {
           StringBuilder retVal = new StringBuilder();

           // check incoming parameters for null or blank string
           if ((inputString != null) && (inputString != String.Empty))
           {
              inputString = inputString.Trim();

              //chop the string incase the client-side max length
              //fields are bypassed to prevent buffer over-runs
              if (inputString.Length > maxLength)
                  inputString = inputString.Substring(0, maxLength);

              //convert some harmful symbols incase the regular
              //expression validators are changed
              for (int i = 0; i < inputString.Length; i++)
              {
                  switch (inputString[i])
                  {
                     case '"':
                         retVal.Append(""");
                         break;
                     case '<':
                         retVal.Append("<");
                         break;
                     case '>':
                         retVal.Append(">");
                         break;
                     default:
                         retVal.Append(inputString[i]);
                         break;
                  }
              }

              // Replace single quotes with white space
              retVal.Replace("'", " ");
           }

           return retVal.ToString();

       }

    }
}

以上就是ASP.NET三層架構的全部內容，希望對大家的學習有所幫助。
