ASP.NET MVC實現儀表程序

編輯:ASP.NET基礎

在大多數情況下,我們的Web程序不僅僅需要給用戶提供具體數據,在一些情況下,我們還需要給高級的用戶或管理者提供數據匯總和分析圖表之類的功能。

如果我們不想顯示一大堆煩心的數據,希望通過餅圖或條形圖來直觀地顯示數據,這是我們可以考慮使用圖表控件顯示。

在接下來的文章中,我們將向大家介紹數據儀表板程序的實現。

之前有一篇文章關於StackOverflow上的編程趨勢,它通過條形和區域圖,向我們展示了Stackoverflow上的熱門的問題標簽。

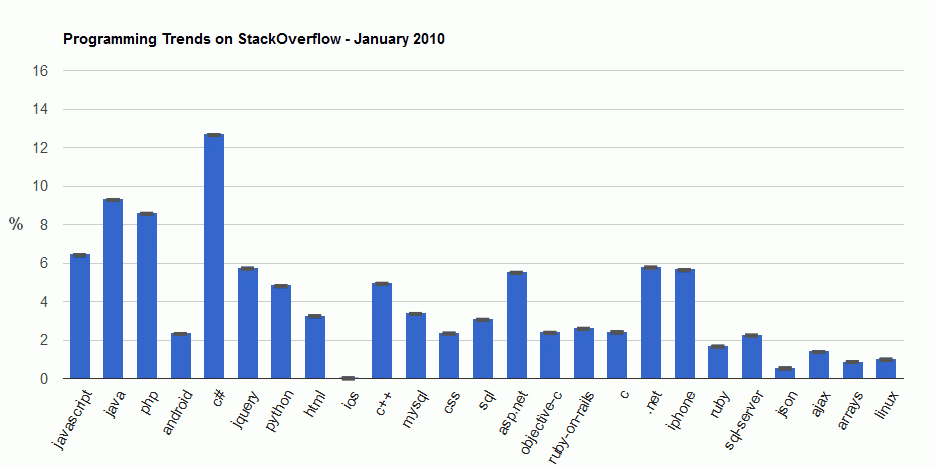

圖1 Stackoverflow的熱門標簽

通過上圖,我們可以直觀地了解Stackoverflow上的熱門標簽的變化趨勢,現在,我們通過儀表程序實現同樣的功能。

在儀表程序界面中,我們會通過餅狀圖、區域圖和條形圖顯示數據,這裡我們使用Google Charts控件來顯示餅狀圖、區域圖和條形圖數據圖。

Google Charts通過Javascript實現動態圖片的繪制,它的使用非常簡便,我們只需給相應的繪圖函數傳遞相應的數據,就可以生成相應的數據圖表了。

UI設計

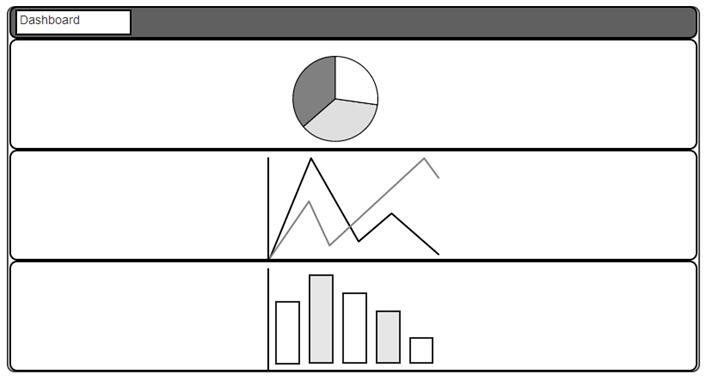

圖2 Dashboard界面

現在,我們要在主界面(Dashboard)中,顯示數據的餅狀圖、區域圖和條形圖,那麼我們使用Google Charts控件動態地把三種圖形加載到Index.cshtml頁面中,下面是Index.cshtml頁面代碼:

<!-- Dashboard UI START -->
<body>
 <div>
  @{ Html.RenderAction("Dashboard_Pie", "DashBoard"); }
 </div>
 <div>
  @{ Html.RenderAction("Dashboard_AreaChart", "DashBoard"); }
 </div>
 <div>
  @{ Html.RenderAction("Dashboard_ColumnChart", "DashBoard"); }
 </div>
</body>
<!-- Dashboard UI END -->

上面,我們定義了三個div元素,Index.cshtml頁面動態地加載Dashboard_Pie、Dashboard_AreaChart以及Dashboard_ColumnChart的內容。

接下來,我們要定義Dashboard_Pie(餅狀圖)、Dashboard_AreaChart(區域圖)和Dashboard_ColumnChart(條形圖)頁面,在定義數據圖界面之前,首先讓我們介紹Google Charts的使用。

Javascript
前面我們提到Google Charts的使用十分方便,首先我們需要引用jsapi庫,在頁面代碼中添加如下代碼:

<!-- Adds Google js api reference.-->
<script type="text/javascript" src="https://www.google.com/jsapi"></script>

Google的JSAPI,不僅可以加載Google自身提供的AJAX API(如:Google Map API、Google Search API和Google Earth API),它還可以加載各種常用的JS庫(如:jQuery、jQuery UI、Prototype、MooTools和Dojo等)。

現在,我們在頁面中添加如下Javascript代碼,引用Google的visualization庫:

<script type="text/javascript">
 google.load("visualization", "1", { packages: ["corechart"] });
 google.setOnLoadCallback(drawPieChart);

</script>

上面,我們使用google的load()方法加載了visualization庫,並且定義了加載成功後的回調函數為drawPieChart()。

也許有人會問:“為什麼不直接用Google CDN中提供Javascript庫呢?”有兩個原因,首先我們在Google CDN中沒有找到和visualization庫相關的引用地址(如有請告訴一下),其次,google的load()方法會加載一系列相關的資源(如:Javascript和CSS),這樣我們就無需一個個引用了。

前面,我們定義了回調函數drawPieChart(),但還沒有實現該方法,接下來,我們需要實現回調函數drawPieChart(),它負責獲繪制數據圖,具體實現如下:

/**
* Draws the pie chart.
**/
function drawPieChart() {

 // Gets data from GetLanguageRank().
 $.ajax({
  type: 'GET',
  dataType: 'json',
  url: '<%= Url.Content("") %>',
  data: {},
  success: function(data) {
   var dt = new google.visualization.DataTable();

   dt.addColumn('string', 'Language');
   dt.addColumn('number', 'Question');

   // Adds data.
   for (var i = 0; i < data.length; i++) {
    dt.addRow([data[i].Name, data[i].Question]);
   }

   var options = {
    title: "Top 25 programming language"
   };

   // Draws pie implemention.
   var chart = new google.visualization.PieChart(document.getElementById('pieChart'));
   chart.draw(dt, options);
  },
  error: function(xhr, textStatus, e) {
   console.log('Status: ' + textStatus + ' Error: ' + e.toString());
  },
  complete: function() {
  }

 });
}

上面,我們實現了回調函數drawPieChart(),它通過調用$.ajax()方法從後端中獲取數據,如果數據獲取成功,就把數據傳遞給draw()方法繪制數據圖表。

接著,我們實現Dashboard_Pie數據圖界面,具體代碼如下:

<!-- Pie chart page -->
<!DOCTYPE html>
<html xmlns="http://www.w3.org/1999/xhtml">
<head id="Head1" runat="server">
 <meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
 <title></title>
</head>
<body>
 <form id="form2" runat="server">
  <div id="pieChart">
  </div>
 </form>
</body>
</html>

上面,我們在form元素中添加了一個div元素,由於我們在回調函數drawPieChart()中,指定了餅狀圖的加載位置,所以我們需要在頁面中添加餅狀圖的div元素。

前面,我們提到回調函數drawPieChart(),通過$.ajax()方法從後端中獲取數據,現在,我們需要提供API方法,讓客戶端通過調用API獲取相應的數據。

這裡,我們使用Stackoverflow Jan/01/2010到July/01/2013的熱門標簽數據。

由於數據是CSV格式的,所以我們可以使用Excel查看數據。

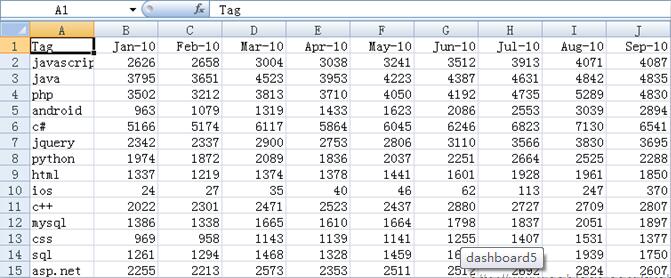

圖3 熱門標簽數據

通過上圖中的數據,我們定義Language類,它包含四個字段分別是Id、Name、Question和CreateOn,具體定義如下:

圖4 Language類

/// <summary>
/// The language model.
/// </summary>
public class QuestionTag
{
 public int Id { get; set; }
 public string Name { get; set; }
 public int Question { get; set; }
 public DateTime CreateOn { get; set; }
}

上面,我們定義了QuestionTag類,接下來,我們需要定義控制器類,它負責返回後端數據,所以我們在Controllers文件中創建DashboardController類,並且我們添加GetLanguageRank()方法,具體實現如下:

圖5 DashboardController類

/// <summary>
/// Gets language rank data.
/// </summary>
/// <returns>JSON arrary.</returns>
public JsonResult GetLanguageRank()
{
 // Gets data from database.
}

導入數據
上面,我們定義了DashboardController類,它包含GetLanguageRank()方法,接下來我們把CSV數據保存到數據庫中。首先,我們在數據庫中創建數據表,具體SQL代碼如下:

-- =============================================
-- Description: Table for storing question tag data
-- =============================================
SET ANSI_NULLS ON
GO
SET QUOTED_IDENTIFIER ON
GO
SET ANSI_PADDING ON
GO
CREATE TABLE [dbo].[QuestionTags](
 [Name] [varchar](50) COLLATE Chinese_PRC_CI_AS NOT NULL,
 [Question] [int] NOT NULL,
 [CreateOn] [datetime] NOT NULL
) ON [PRIMARY]

GO
SET ANSI_PADDING OFF

接著,我們CSV數據導入到SQL Server中,具體實現如下:

-- =============================================
-- Description: Imports csv data into database.
-- =============================================
BULK INSERT QuestionTags
FROM 'C:\Users\Administrator\Desktop\Stackoverflow Tags Data.csv'
WITH
(
 FIRSTROW = 2,   -- Start row excludes header.
 FIELDTERMINATOR = ',', --CSV field delimiter
 ROWTERMINATOR = '\n', --Use to shift the control to next row
 ERRORFILE = 'C:\Users\Administrator\Desktop\ErrorLog.csv',?
 TABLOCK
)

上面,我們直接使用SQL語句把CSV數據導入到數據庫中,其中,我們定義了導入數據的源文件和數據格式,並且定義了ErrorLog文件記錄導入失敗的數據,最後,我們在表QuestionTags中添加自增型的Id主鍵。

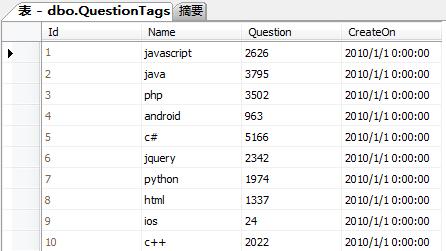

圖6 導入CSV數據

ASP.NET控制器
現在,我們已經把數據儲存到數據庫中了,接下來我們將使用EF獲取數據庫中的數據,接觸過EF的應該都知道EF的編程模型有3種:

  • Database First:數據庫先行
  • Model First:模型先行
  • Code First:代碼先行

由於,前面我們已經把數據表定義好了,所以我們將使用數據庫先行(Database First)模型對數據庫進行訪問。

接下來,讓我們實現GetLanguageRank()方法,具體代碼如下:

/// <summary>
/// Gets language rank data.
/// </summary>
/// <param name="index">Specifies the range of data,
/// for instance, when index is 0, then get the data range from Jan/1/2010 till Feb/2/2010.
/// </param>
/// <returns>JSON Array</returns>
public JsonResult GetLanguageRank(int index = 0)
{
 using (var db = new DashboardDbContext())
 {
   var result = (from tags in db.QuestionTags
       orderby tags.CreateOn ascending
   select new { tags.Id, tags.Name, tags.Question, tags.CreateOn }).Skip((index % 42) * 25).Take(25).ToList();
   return Json(result, JsonRequestBehavior.AllowGet);
 }
}

我們實現了GetLanguageRank()方法,它根據index值獲取指定時間的數據,然後通過JSON數據格式返回給客戶端。

現在,我們已經實現了餅狀圖(Dashboard_Pie)了,接下來,讓我們運行Index.cshtml頁面查看運行的效果吧!

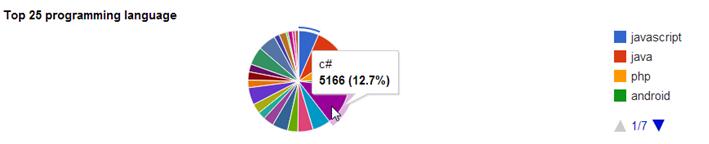

圖7 餅狀圖

我們注意到圖1是一個動態圖,它直觀的展示了Stackoverflow熱門標簽的變化趨勢,如果我們也要實現動態生成數據圖該如何實現呢?

其實,問題轉化為實時獲取數據,然後生成數據圖就OK了,如果要實現實時獲取時間,我們想到的方法有:

  • 1.Timer()
  • 2.方法二數據庫實時方法數據(SqlDependency)
  • 3.Other(請大家分享好方法)

接下來,我們將使用Javascript中Timer()函數來定時訪問GetLanguageRank()方法,所以我們需要修改Javascript代碼,通過Timer()函數定時調用drawColumnChart()方法,具體實現如下:

<script type="text/javascript">
 google.load("visualization", "1", { packages: ["corechart"] });
 google.setOnLoadCallback(timerStart);

 var cnt = 0, t;
 function timerStart() {
  t = window.setInterval(drawColumnChart, 1000);
 }

 function timerStop() {
  clearTimeout(t);
 }

 function drawColumnChart() {

  $.ajax({
   type: 'GET',
   dataType: 'json',
   url: '<%= Url.Content("~/Dashboard/GetLanguageRank") %>',
   data: { index: cnt },
   success: function(data) {
    var dt = new google.visualization.DataTable();

    dt.addColumn('string', 'Language');
    dt.addColumn('number', 'Question');

    for (var i = 0; i < data.length; i++) {
     dt.addRow([data[i].Name, data[i].Question]);
    }

    var dateTime = new Date(parseInt(data[0].CreateOn.substr(6)));

    var options = {
    title: "Top 25 programming language on " +
     (dateTime.getMonth() + 1) + '/' + dateTime.getDate() + '/' + dateTime.getFullYear(),
     //width: 600,
     height: 500
    };

    var chart = new google.visualization.ColumnChart(document.getElementById('columnChart'));
    chart.draw(dt, options);
   },
   error: function(xhr, textStatus, e) {
    timerStop();
    console.log('Status: ' + textStatus + ' Error: ' + e.toString());
   },
   complete: function() {
    cnt = cnt + 1;
   }

  });
 }
</script>

當Google的visualization庫加載完畢後,訪問回調函數timerStart(),然後使用setInterval()方法每隔1s就調用drawColumnChart()繪制新的柱狀圖。

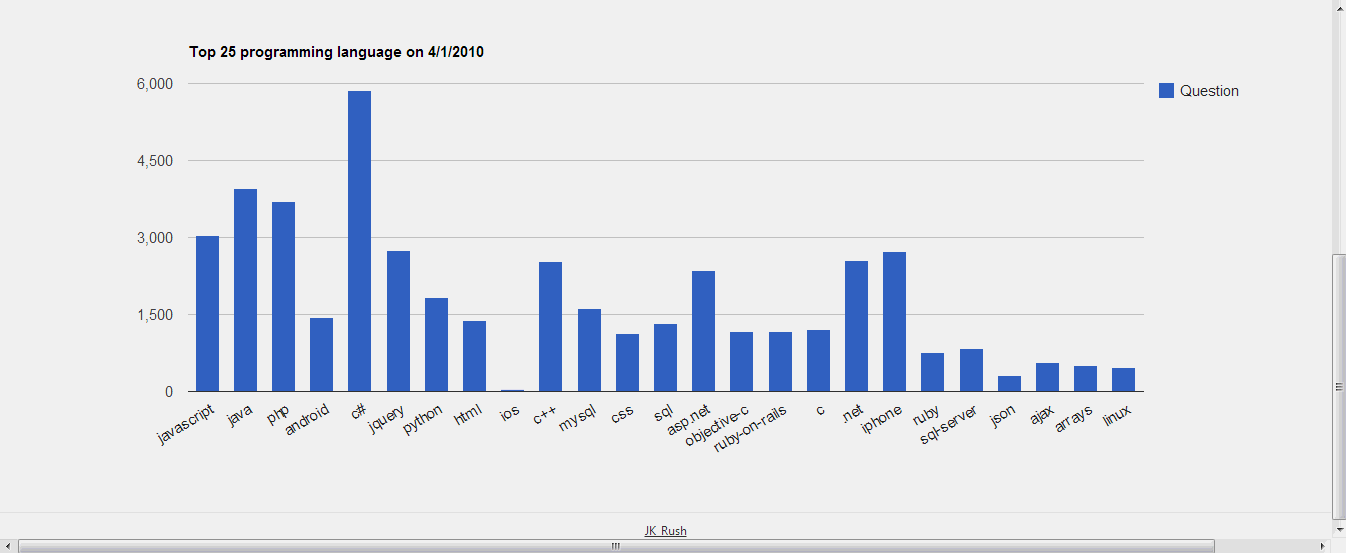

圖8 柱狀圖

現在,我們通過Timer()函數實時的訪問API接口,數據通過柱狀圖動態地顯示出來。

頁面樣式
現在,我們已經完成了餅狀圖和柱狀圖,接下來,我們需要給儀表程序添加一些簡單的CSS效果,具體代碼如下:

/*Dashboard APP CSS*/
.pageHeader
{
 height: 20px;
 background-color: #2C2C2C;
 padding: 10px 10px;
 margin-bottom: 10px;
 color: White;
 position: relative;
}

 .pageHeader h1
 {
  font: normal 1.2em Arial;
  color: White;
  margin: 0;
  padding: 0;
 }

 .pageHeader .platformular
 {
  position: absolute;
  top: 10px;
  right: 10px;
 }

.pageBody
{
 margin: 0 10px;
}

.pageFooter
{
 clear: both;
 padding-top: 10px;
 width: 100%;
 text-align: center;
 font-size: 0.8em;
 color: #686868;
 margin: 25px 0 0 0;
 border-top: solid 1px #e7e7e7;
}

現在,我們重新運行程序查看頁面效果。

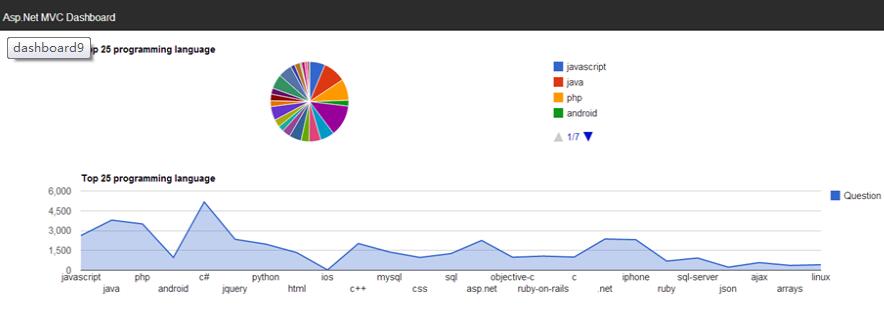

圖10儀表程序

在本文中,我們通過使用ASP.NET MVC和EF的Database First實現了簡單的儀表程序,使用Google Charts控件來顯示數據圖,這只是一個簡單的程序,我們還有很大的改善空間,提供一個內容豐富和功能強大的程序是每個程序員的目標。

以上就是本文的全部內容,希望對大家的學習有所幫助。
