在開發與遠程設備通訊的系統時，為了提高數據傳輸的效率，常常會選擇UDP這個通訊協議來作為數據傳輸的媒介。而 .NET framework中所提供的UdpClient對象，可以幫助開發人員依照系統需求開啟UDP套接字點，快速建立UDP聯機來提供與遠程設備通訊的功能。

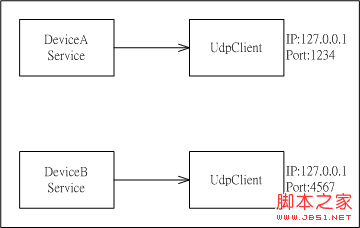

這個系統架構下當增加一個不同種類的遠程設備時，必須要提供一個不同的UDP套接字點，才能用來提供與不同種類遠程設備通訊的功能，在遠程設備種類越來越多時，系統所需要的UDP套接字點就會依照遠程設備種類而增加。
在遠程設備種類越來越多的情景中，為了網絡管理考慮會限制系統與遠程設備通訊時，必須統一使用同一個UDP套接字點來與遠程設備通訊，再由封包內容、或是IP地址去判斷實際連接的遠程設備為何。
復制代碼 代碼如下:
class Program
{
static void Main(string[] args)
{
// Receiver
UdpClient udpClientA = new UdpClient(new IPEndPoint(IPAddress.Parse("127.0.0.1"), 1234));
UdpClient udpClientB = new UdpClient(new IPEndPoint(IPAddress.Parse("127.0.0.1"), 1234));
}
}
依照系統需求開發人員可能寫出上列的程序代碼，直接建立兩個UdpClient對象來開啟同一個UDP套接字點。這段程序代碼內容可以通過編譯程序的檢查，但在按下執行之後，就會在Visual Studio之中看到SocketException的例外通知，用來告知開發人員同一個套接字點只能被開啟一次，使用兩個UdpClient來開啟同一個套接字點是無法執行的。

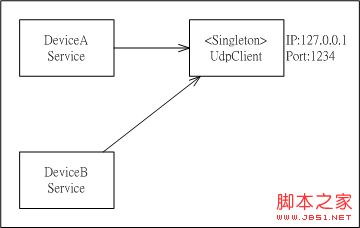

有涉略過Design pattern的開發人員，在遇到資源對象只能有一個實體的情景，會想到套用Singleton Pattern來提供資源對象共享的功能。系統中UdpClient對象所開啟的UDP套接字點，就是屬於這種只能由一個對象所開啟的資源，這個情景中在UdpClient對象上套用Singleton Pattern看起來會是個不錯的選擇。
復制代碼 代碼如下:
class Program
{
// Singleton
private static UdpClient _udpClientInstance = null;
private static UdpClient UdpClientInstance
{
get
{
if (_udpClientInstance == null)
{
_udpClientInstance = new UdpClient(new IPEndPoint(IPAddress.Parse("127.0.0.1"), 1234));
}
return _udpClientInstance;
}
}
// Main
static void Main(string[] args)
{
// Receiver
UdpClient udpClientA = Program.UdpClientInstance;
UdpClient udpClientB = Program.UdpClientInstance;
// Transmiter
UdpClient transmiter = new UdpClient(new IPEndPoint(IPAddress.Parse("127.0.0.1"), 9999));
// Send
transmiter.Send(new byte[] { 55 }, 1, new IPEndPoint(IPAddress.Parse("127.0.0.1"), 1234));
// Receive
byte[] packet = null;
IPEndPoint remoteEndPoint = new IPEndPoint(IPAddress.Any, IPEndPoint.MinPort);
packet = udpClientA.Receive(ref remoteEndPoint);
Console.WriteLine(string.Format("UdpClientA Receive:{0}", packet[0]));
packet = udpClientB.Receive(ref remoteEndPoint);
Console.WriteLine(string.Format("UdpClientB Receive:{0}", packet[0]));
// End
Console.ReadLine();
// Close
transmiter.Close();
udpClientB.Close();
udpClientA.Close();
}
}
將Singleton Pattern套用在系統內所使用的UdpClient物件上，可以寫出上列的程序代碼，系統內所使用的UdpClient對象都是取用到系統內一個靜態存放的共享UdpClient對象。這段程序代碼內容可以通過編譯程序的檢查，並且在執行時也不會出現SocketException的例外通知，因為套用Singleton Pattern讓系統內只會開啟UDP套接字點一次。
但進階一點去思考UdpClient對象的封包接收功能，UdpClient對象中提供Receive方法來等待、接收遠程設備傳送的數據封包，收到數據封包之後再次執行Receive方法會繼續等待、接收下一個數據封包。也就是說一個遠程設備傳送的數據封包，UdpClient只能透過Receive方法取得一次，在系統內共享同UdpClient對象，沒有辦法共享Receive方法所取得的數據封包。
觀察上列范例的執行結果，可以發現在范例中由transmiter所傳送的資料封包，在被UdpClientA透過Receive方法接收之後，UdpClientB無法接收到這個遠程傳送的數據封包，這也就驗證范例中將Singleton Pattern套用在系統內所使用UdpClient上的方式，會發生了無法共享數據封包的問題。

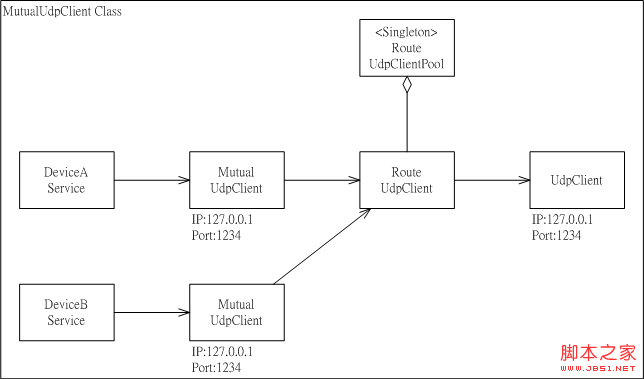

為了提供系統使用同一個UDP套接字點來與遠程設備通訊，再由封包內容、或是IP地址去判斷實際連接的遠程設備為何的功能。筆者設計一個名為MutualUdpClient的解決方案，用來在系統內共享UDP通訊聯機並且共享遠程設備傳送的數據封包。

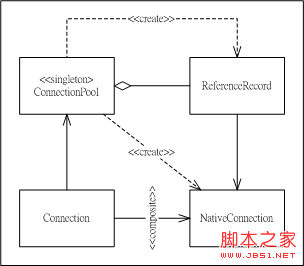

在MutualUdpClient這個解決方案中，套用先前部落格中所發表的Singleton Pool模式，套用這個模式讓系統能夠共享UdpClient聯機，並且在有系統對象使用UdpClient聯機時就開啟共享UDP通訊聯機，而在所有系統對象都不需要使用UdpClient聯機才真正去關閉這個共享的UDP通訊聯機。
。
套用Singleton Pool模式解決了共享UdpClient聯機的功能，接著在MutualUdpClient這個解決方案中，為了共享遠程設備傳送的數據封包，在UdpClient與MutualUdpClient之間加入了一個RouteUdpClient對象。

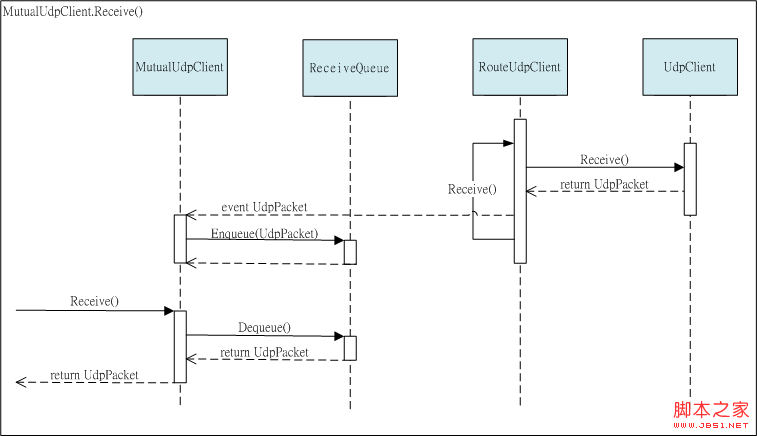

RouteUdpClient對象是一個主動式的對象，在被建立之後會開啟一條獨立的線程，不斷的接收UdpClient所接收到的數據封包，並且將接收到數據封包透過事件的方式通知每個MutualUdpClient，經由這樣的流程就可以將遠程設備所傳送的數據封包，在每個MutualUdpClient之間共享。
而MutualUdpClient對象在收到RouteUdpClient所提供的數據封包時，會先將數據封包暫存在一個隊列裡，並且在MutualUdpClient對象的Receive方法被呼叫時，再從隊列取出數據封包並且回傳給呼叫端，用以將遠程設備傳送的數據封包提供給呼叫端做後續的處理。經由這樣的方式，每個系統中所建立的MutualUdpClient對象就可以透過Receive方法取得，每個遠程設備傳送的數據封包。
*這邊要特別一提的是，MutualUdpClient對象不選擇事件方式來提供數據封包而采用Receive方法來提供，是為了讓使用MutualUdpClient對象的開發人員，在使用對象的時候，能夠得到與使用UdpClient一樣的開發體驗，用以減少開發時的學習時間。

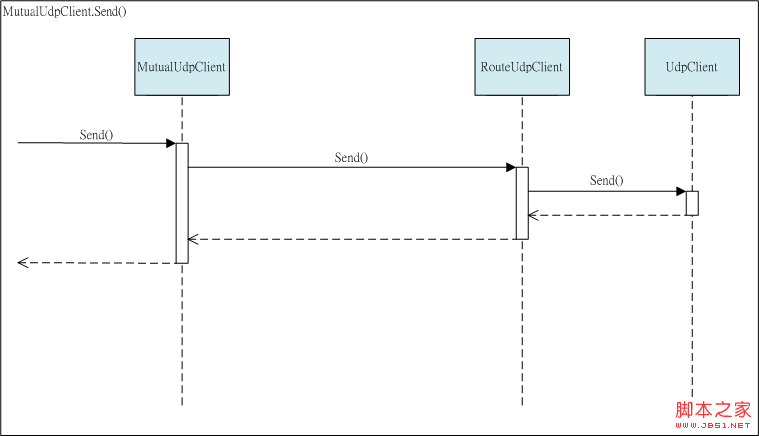

處理完共享UdpClient聯機、共享遠程設備傳送的資料封包之後，還要處理一下傳送數據封包到遠程設備的功能。在MutualUdpClient之中，對於傳送數據封包到遠程設備並沒有特殊需求，所以直接使用UdpClient的Send功能就可以完成將數據封包傳送到遠程設備的功能。
復制代碼 代碼如下:
class Program
{
static void Main(string[] args)
{
// Receiver
MutualUdpClient udpClientA = new MutualUdpClient(new IPEndPoint(IPAddress.Parse("127.0.0.1"), 1234));
MutualUdpClient udpClientB = new MutualUdpClient(new IPEndPoint(IPAddress.Parse("127.0.0.1"), 1234));
// Transmiter
UdpClient transmiter = new UdpClient(new IPEndPoint(IPAddress.Parse("127.0.0.1"), 9999));
// Send
transmiter.Send(new byte[] { 55 }, 1, new IPEndPoint(IPAddress.Parse("127.0.0.1"), 1234));
// Receive
byte[] packet = null;
IPEndPoint remoteEndPoint = new IPEndPoint(IPAddress.Any, IPEndPoint.MinPort);
packet = udpClientA.Receive(ref remoteEndPoint);
Console.WriteLine(string.Format("UdpClientA Receive:{0}", packet[0]));
packet = udpClientB.Receive(ref remoteEndPoint);
Console.WriteLine(string.Format("UdpClientB Receive:{0}", packet[0]));
// End
Console.ReadLine();
// Close
transmiter.Close();
udpClientB.Close();
udpClientA.Close();
}
}

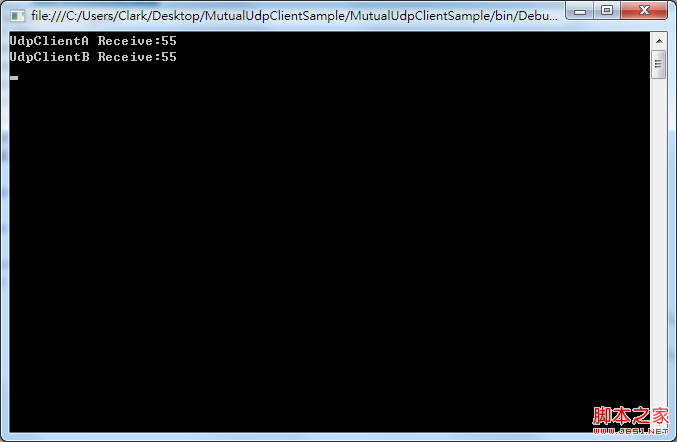

上列程序代碼示范如何在系統中使用MutualUdpClient對象，在范例中可以看到程序代碼中直接建立了兩個相同UDP端點的MutualUdpClient對象，並且可以正常的執行不會出現SocketException的例外通知。而遠程設備transmiter所傳送的數據封包，在被UdpClientA透過Receive方法接收之後，UdpClientB依然可以透過Receive方法接收同一個資料，這也就驗證了MutualUdpClient對象提供了共享通訊聯機、共享數據封包的功能。
