使用silverlight構建一個工作流設計器(十七)-持久化數據到數據庫

使用silverlight構建一個工作流設計器(十七)-持久化數據到數據庫—設計webservices接口

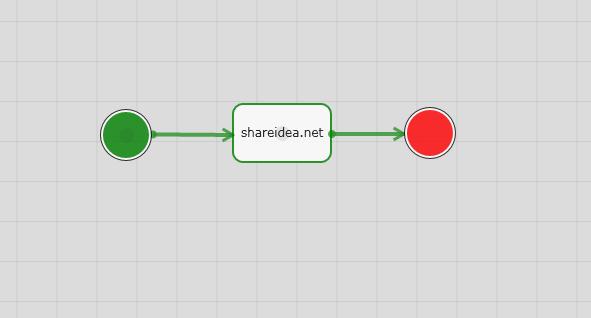

在開始之間，先說下程序增加的一個小功能，就是給容器增加網格線的功能，使得容器看上去類似下面的樣子

當然可以有兩種方法來實現，一種就是使用背景圖片，但本文一貫的原色就是少用圖片，多用silverlight的畫圖功能來實現，這些網格都可以使用xaml中的Line對象來實現。為此我們需要動態設定一個Canvas，然後把這些動態生成的Line對象添加到Canvas中，最後再把Canvas添加到容器裡面，這裡講的比較簡單，但是在程序中，還需要考慮回滾，Zindex的影響。下面的代碼描述了動態增加網格線的功能。

Code
GridLinesContainer.Children.Clear();
SolidColorBrush　brush　=　new　SolidColorBrush();
brush.Color　=　Color.FromArgb(255,　160,　160,　160);
//　　brush.Color　=　Color.FromArgb(255,　255,　255,　255);
double　thickness　=　0.3;
double　top　=　0;
double　left　=　0;
double　width　=　cnsDesignerContainer.Width;
double　height　=　cnsDesignerContainer.Height;
double　stepLength　=　40;
double　x,　y;
x　=　left　+　stepLength;
y　=　top;
while　(x　<　width　+　left)
{
Line　line　=　new　Line();
line.X1　=　x;
line.Y1　=　y;
line.X2　=　x;
line.Y2　=　y　+　height;

line.Stroke　=　brush;
line.StrokeThickness　=　thickness;
line.Stretch　=　Stretch.Fil;
GridLinesContainer.Children.Add(line);
x　+=　stepLength;
}
x　=　left;
y　=　top　+　stepLength;
while　(y　<　height　+　top)
{
Line　line　=　new　Line();
line.X1　=　x;
line.Y1　=　y;
line.X2　=　x　+　width;
line.Y2　=　y;

line.Stroke　=　brush;
line.Stretch　=　Stretch.Fil;
line.StrokeThickness　=　thickness;
GridLinesContainer.Children.Add(line);
y　+=　stepLength;
}
