在以前用Delphi開發的項目中，會經常用到TChart這個畫圖控件，它本身很強大，支持各類圖，如點線圖，柏拉圖，柱狀圖等等，加上可以輸出成BMP，JPEG，JPG，SVG，GIF等各種格式圖片，很好用，當時也封裝成比較獨立的DLL文件。這次開發.NET程序正好派上用場。
幾個關鍵技術點：
1 C#要以非托管方式調用DLL
2 C#把整理好的畫圖數據生成事先定義好格式的XML文件，傳給DLL
3 DLL解析XML文件，根據相應格式，要求，畫圖
4 DLL輸出GIF文件(經過比較GIF圖像失真率小，且文件大小最小)
5 C#裝載GIF文件，傳到前台展示
關鍵代碼：
C#
以下是引用片段：
#region 定義調用Delphi寫的畫圖DLL
///
/// 定義調用Delphi寫的畫圖DLL
///
private class DrawChartFromDll
{
//定義DLL文件名，此文件路徑要加到系統Path中
private const string _fileDll = @"Chart.dll";
//調用非托管Dll，GetChartFromXMLByNet是ChartAccess.dll公開的函數名稱
[DllImport(_fileDll, EntryPoint = "GetChartFromXMLByNet", CharSet = CharSet.Ansi, CallingConvention = CallingConvention.StdCall)]
//C#中的申明
public static extern int GetChartFromXMLByNet(int piChartType, string psXMLFileName, string psPriChartFileName, string psSecChartFileName, string psPriHotFileName, string psSecHotFileName);
}
#endregion
public ChartResultData GetCharts(ChartData _ChartData, Hashtable _HotPriAdditionSeqNo, Hashtable _HotSecAdditionSeqNo)
{
//根據數據生成XML文件
string _xmlFileName = "";
ChartResultData _ChartResultData = new ChartResultData();
try
{
_xmlFileName = this.ConvertDataToXml(_ChartData);
}
catch (Exception err)
{
_ChartResultData.ErrMessage = err.Message;
}
...
//調用DELPHI，取得返回參數
int _return = -1;
try
{
_return = DrawChartFromDll.GetChartFromXMLByNet(m_chartType, _xmlFileName, _priChartFileName, _secChartFileName, _priHotFileName, _secHotFileName);
}
catch (Exception err)
{
if (_return > 0)
{
//刪除臨時生成的XML文件
this.DeleteTempFile(_xmlFileName);
this.DeleteTempFile(_priChartFileName);
this.DeleteTempFile(_secChartFileName);
this.DeleteTempFile(_priHotFileName);
this.DeleteTempFile(_secHotFileName);
_ChartResultData.ErrMessage = err.Message;
return _ChartResultData;
}
else
{
//可能因為安全性問題，在頻繁連續調用DLL方法時有可能出現內存保護錯誤信息，雖然出錯，但方法已經正確調用並能返回正確的值，此時可以忽略此錯誤
_return = 0;
}
}
//刪除臨時生成的XML文件
this.DeleteTempFile(_xmlFileName);
...
}
Delphi
沒有什麼特別的注意事項，和其它的DLL基本一樣，注意string換成PChar就可以了。
以下是引用片段：
function GetChartFromXMLByNet(piChartType: integer; psXMLFileName: PChar; psPriChartFileName: PChar; psSecChartFileName: PChar; out psPriHotMsg: PChar; out psSecHotMsg: PChar): integer; stdcall;export;

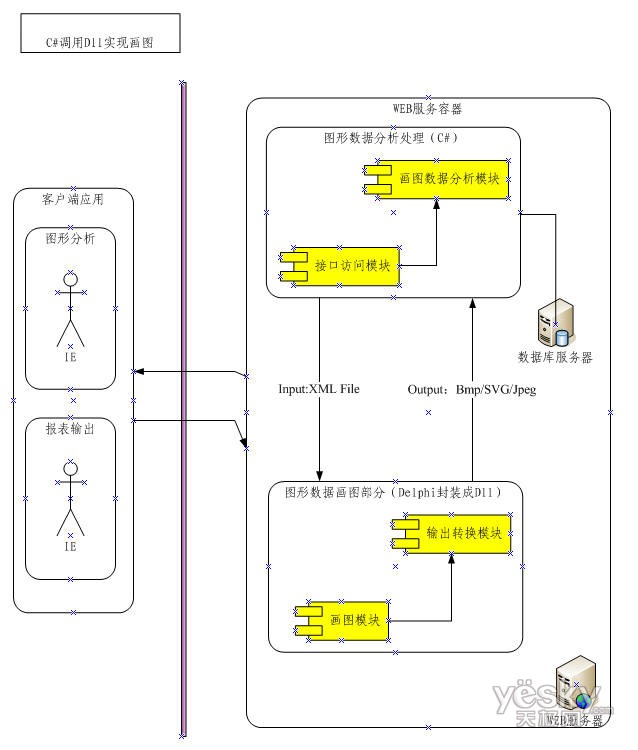

結構圖：
