近一段時間由於項目需要一直專注於UI方面的編程，為了更加友好的將提示信息呈現給用戶，我們必須對標准的Windows消息提示窗口進行處理。我們大家在Windows XP下使用U盤、閃存等移動存儲設備，當插上或拔下這些設備時任務欄區域都會顯示一個淡黃色背景，且具有標注樣式的提示窗口彈出來，這樣的提示即友善又美觀，那麼這到底是怎麼實現的呢？其實道理並不復雜，該標注式提示窗口本身就是一個不規則窗體，當顯示時它會將標注窗口的箭頭指向不同控件。如下圖：

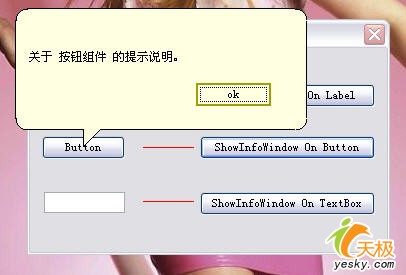

一般情況下的標注式提示窗口

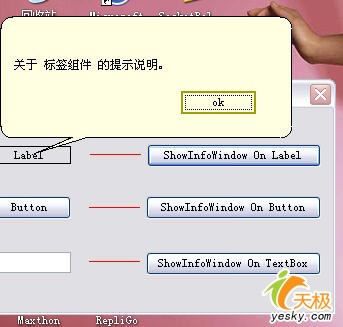

屏幕邊緣的標注式提示窗口
一、技術要點
就像本文開頭所說的"標注式消息提示窗口"其實就是一個具有不規則外形的窗體，但卻具備了更加復雜的屬性和行為。標注的箭頭會根據不同控件指向不同的位置，當需要標注的控件過於接近屏幕的邊緣時，標注窗口還會自動調整顯示位置以及箭頭的長短和大小。
我們為新創建的窗體取名為InfoWindow。在類的頭部定義intArc和intArrowHeight兩個私有變量，可以適當調整它們的值來微調提示窗口的位置和箭頭的大小與位置。
提示窗口的箭頭位置無非具有左上、右上、左下和右下四個可能性，我們為此定義了枚舉類型的變量ArrowLocation，根據提示窗口位於屏幕的不同位置，GetArrowLocation可以計算提示窗口的位置並且返回適當的ArrowLocation，定義如下：
……
public enum ArrowLocation
{
TopLeft,
TopRight,
BottomLeft,
BottomRight
}SetInfoWindowRegion函數非常重要，它在Form.Load事件即裝載和顯示提示窗體時被調用，當計算出新的提示窗口的位置和箭頭顯示位置後，調用SetBounds將更新後的位置和大小應用到提示窗口，gPath是GraphicsPath類型的私有變量，它表示標注式窗口的不規則圖形路徑，該圖行路徑也是根據提示窗口的位置和箭頭顯示的位置來創建，gPath.AddArc方法用來繪制提示窗口四個邊角的弧度部分，和AddLine方法一起描繪出提示窗口包括箭頭的輪廓，一切就緒後我們就用這個gPath對象傳遞給Region對象，當將這個Region對象賦給Form窗體的Region屬性後，窗體就具備了標注式提示窗口樣式的不規則外形了，部分代碼如下：
private void SetInfoWindowRegion()
{
if (!this.IsHandleCreated)
return;
System.Drawing.Size windowSize = this.Size;
Point[] ArrowPoints = new Point[3];
Point topLeftPoint = Point.Empty;
Point bottomRightPoint = (Point)windowSize;
switch (this.GetArrowLocation)
{
case ArrowLocation.TopLeft:
……
case ArrowLocation.TopRight:
……
case ArrowLocation.BottomLeft:
……
case ArrowLocation.BottomRight:
……
}
……
……
if ((this.GetArrowLocation == ArrowLocation.TopLeft) ||
(this.GetArrowLocation == ArrowLocation.TopRight))
{
gPath.AddArc(topLeftPoint.X, rectY2 - arcRadius, arcDia, arcDia, 90, 90);
gPath.AddLine(topLeftPoint.X, rectY2, topLeftPoint.X, rectY1);
gPath.AddArc(topLeftPoint.X, topLeftPoint.Y, arcDia, arcDia, 180, 90);
gPath.AddLine(rectX1, topLeftPoint.Y, ArrowPoints[0].X, topLeftPoint.Y);
gPath.AddLines(ArrowPoints);
gPath.AddLine(ArrowPoints[2].X, topLeftPoint.Y, rectX2, topLeftPoint.Y);
gPath.AddArc(rectX2 - arcRadius, topLeftPoint.Y, arcDia, arcDia, 270, 90);
gPath.AddLine(bottomRightPoint.X, rectY1, bottomRightPoint.X, rectY2);
gPath.AddArc(rectX2 - arcRadius, rectY2 - arcRadius, arcDia, arcDia, 0, 90);
gPath.AddLine(rectX2, bottomRightPoint.Y, rectX1, bottomRightPoint.Y);
}
else
{
gPath.AddLine(rectX1, topLeftPoint.Y, rectX2, topLeftPoint.Y);
gPath.AddArc(rectX2 - arcRadius, topLeftPoint.Y, arcDia, arcDia, 270, 90);
gPath.AddLine(bottomRightPoint.X, rectY1, bottomRightPoint.X, rectY2);
gPath.AddArc(rectX2 - arcRadius, rectY2 - arcRadius, arcDia, arcDia, 0, 90);
gPath.AddLine(rectX2, bottomRightPoint.Y, ArrowPoints[0].X, bottomRightPoint.Y);
gPath.AddLines(ArrowPoints);
gPath.AddLine(ArrowPoints[2].X, bottomRightPoint.Y, rectX1, bottomRightPoint.Y);
gPath.AddArc(topLeftPoint.X, rectY2 - arcRadius, arcDia, arcDia, 90, 90);
gPath.AddLine(topLeftPoint.X, rectY2, topLeftPoint.X, rectY1);
gPath.AddArc(topLeftPoint.X, topLeftPoint.Y, arcDia, arcDia, 180, 90);
}
gPath.CloseFigure();
this.Region = new Region(this.gPath);
}ShowInfoWindow函數用來將提示窗口顯示出來，該函數需要將提示窗口附著的控件和需要顯示的文本傳遞過來。然後，AnchorPointFromControl根據控件的位置返回提示窗口的箭頭應該顯示的坐標，代碼如下：
