支持二次開發是框架的重要特點，作為設計者或架構師能使自己的作品廣泛被使用是一件很榮幸的一件事。不管做過多少項目，能夠有自己的代表作品是一件很不容易的一件事，能夠通過一個作品廣泛的結交一些朋友也是一件很慶幸的事。所以，一直努力讓SuperIO更穩定、更好的支持二次開發、更快的構建一個通訊平台。
這部分主要介紹利用SuperIO進行二次開發，開發流程如下圖：
1）目標框架選擇Framework4.0

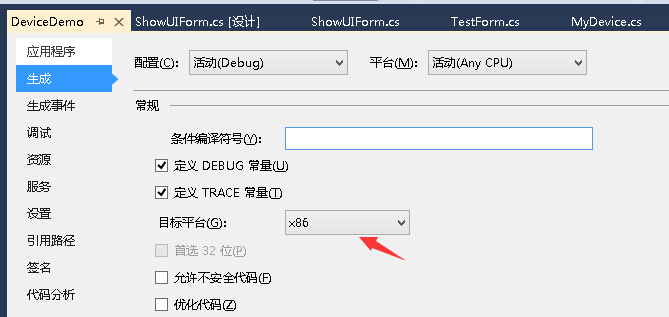

所有事例程序的目標平台采用x86。主要考慮到32位操作系統與64操作系統的兼容性。

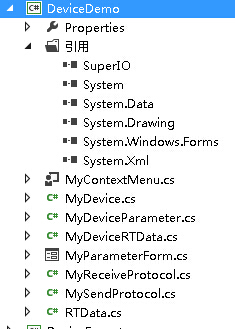

在“開發包”中引用相關組件。如下圖：
幀結構
數據報頭
從機地址
指令代碼
校驗和
協議結束
0x55
0xAA
0x61
0x0D
字節數
1
1
1
1
1
1
下位機接收到讀實時數據命令後，並校驗成功，返回實時數據，校驗和為從“從機地址”開始的累加和，不包括“數據報頭”、“校驗和”和“協議結束”。
接收數據幀如下：
幀結構
數據報頭
從機地址
指令代碼
流量
信號
校驗和
協議結束
0x55
0xAA
0x61
浮點型
浮點型
0x0D
字節數
1
1
1
1
4
4
1
1
發送（十六進制）：0x55 0xaa 0x00 0x61 0x61 0x0d
接收（十六進制）：0x55 0xaa 0x00 0x61 0x43 0x7a 0x00 0x00 0x43 0xb4 0x15 0x0d
流量數據為：250.00
信號數據為：360.00
如下圖：
新建兩個類：MySendProtocol 和MyReceiveProtocol，MySendProtocol繼承SuperIO.Device.DeviceSendProtocol基類，MyReceiveProtocol類繼承SCL.Device.DeviceReceiveProtocol。
MySendProtocol 和MyReceiveProtocol兩個類都重寫（override）
“Function61”函數，MySendProtocol類中的Function61函數完成打包發送命令操作，MyReceiveProtocol類中的Function61函數完成解析數據操作，FunctionXX在兩個類中都會成對出現，主要是為了好記。
在MySendProtocol實例中可以調用DriverFunction函數，傳入相應的命令，例如：0x61。會自動調用“Function61”函數，作為調用相應命令函數的驅動接口。GetSendCmdBytes函數接口是在DriverFunction函數基礎上封裝的，同樣也可以使用，但是要把“isbox“設置成false，否則會對發送的數據做特殊的處理。
在MyReceiveProtocol實例中可以調用DriverFunction函數，傳入相應的命令，例如：0x61。會自動調用“Function61”函數，作為調用相應命令函數的驅動接口。GetAnalysisData函數是在DriverFunction函數基礎上封裝的，同樣可以使用，只是多調用了一層GetCommand函數接口。
具體代碼請參見：DeviceDemo項目。
新建兩個類：MyDeviceParameter和MyDeviceRTDataMyDeviceParameter繼承SuperIO.Device.DeviceParameter類，用於保存備參數，可以在此類中增加新的設備參數。
MyDeviceRTData繼承SuperIO.Device.DeviceRealTimeData類，用於保存設備的實時數據，可以根據通訊協議自定義設備的實時數據。
這兩個類繼承基類後會自動繼承SaveSerialize和GetSerialize兩個泛型函數，SaveSerialize函數是把當前對象序列化成XML，GetSerialize是把序列化的XML反向生成對象實例。SuperIO.Device.DeviceParameter類和SuperIO.Device.DeviceRealTimeData類是繼承自SerializeOperation類，他們的接口是IserializeOperation，SerializeOperation只是一個簡單的序列化XML操作類庫。
如果開發者想完全自定義一個數據持久文件，那麼可以繼承IserializeOperation接口，重寫相應的接口函數，自定義存儲數據的方式。
“構建協議驅動”和“構建參數和實時數據實例類”兩節都是為構建運行設備做的前期准備，將作為運行設備的屬性。
新建一個設備類：MyDevice，它繼承自SuperIO.Device. RunDevice1。
開發者注意到還有一個SuperIO.Device. RunDevice類，它是比較早的運行設備類，考慮的平台的兼容性，現在還在繼承使用，但是新開發的設備模型不建議使用SuperIO.Device. RunDevice1類。它們都是繼承自IRunDevice接口。
手動對框架平台的配置文件進行修改，對配置信息不容易理解，也容易影響配置文件的格式，所以寫了一個配置工具“ConfigTool.exe”，對框架平台的全局參數和驅動信息進行掛載、刪除等。
參數配置主要涉及到：軟件信息、安裝操作、網絡和串口通訊等信息。配置內容如下圖
對設備驅動的開發進行了詳細的介紹，對於其他插件請根據具體的情況進行開發，詳情請參見《二次開發手冊》。
