使用過ORM的朋友對這一部分理解起來會非常快,如果沒有請自行補習吧:D.
不說廢話,首先,我們來開發一個簡單的CRM系統,CRM系統第一個信息當然是客戶信息。我們只做個簡單 的客戶信息來了解一下XAF好了。

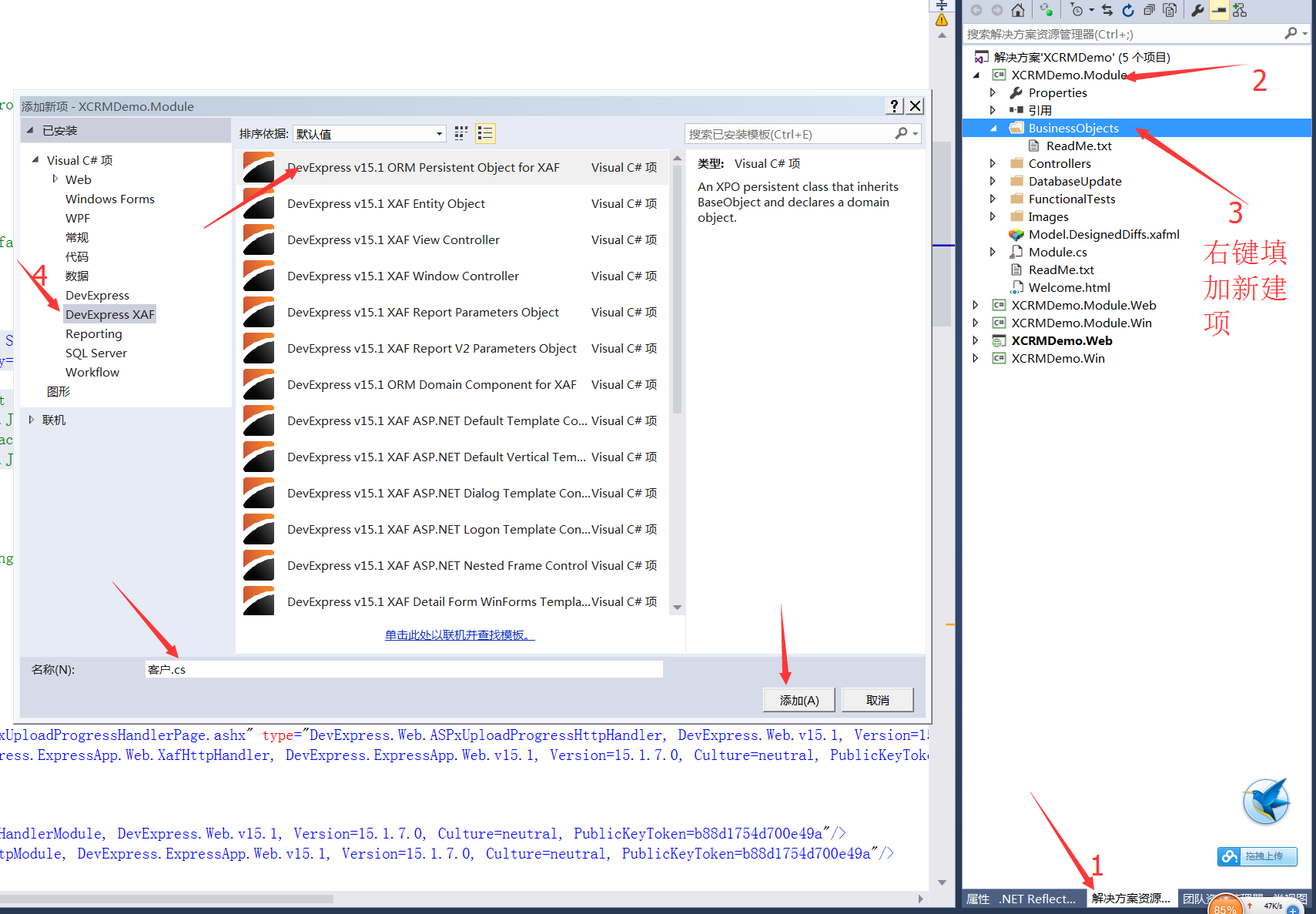

新建項之後,可以看到如下代碼界面:
using System; using System.Linq; using System.Text; using DevExpress.Xpo; using DevExpress.ExpressApp; using System.ComponentModel; using DevExpress.ExpressApp.DC; using DevExpress.Data.Filtering; using DevExpress.Persistent.Base; using System.Collections.Generic; using DevExpress.ExpressApp.Model; using DevExpress.Persistent.BaseImpl; using DevExpress.Persistent.Validation; namespace XCRMDemo.Module.BusinessObjects { [DefaultClassOptions] //[ImageName("BO_Contact")] //[DefaultProperty("DisplayMemberNameForLookupEditorsOfThisType")] //[DefaultListViewOptions(MasterDetailMode.ListViewOnly, false, NewItemRowPosition.None)] //[Persistent("DatabaseTableName")] // Specify more UI options using a declarative approach (https://documentation.devexpress.com/eXpressAppFramework/CustomDocument112701.aspx). public class 客戶 : BaseObject { // Inherit from a different class to provide a custom primary key, concurrency and deletion behavior, etc. (https://documentation.devexpress.com/eXpressAppFramework/CustomDocument113146.aspx). public 客戶(Session session) : base(session) { } public override void AfterConstruction() { base.AfterConstruction(); // Place your initialization code here (https://documentation.devexpress.com/eXpressAppFramework/CustomDocument112834.aspx). } //private string _PersistentProperty; //[XafDisplayName("My display name"), ToolTip("My hint message")] //[ModelDefault("EditMask", "(000)-00"), Index(0), VisibleInListView(false)] //[Persistent("DatabaseColumnName"), RuleRequiredField(DefaultContexts.Save)] //public string PersistentProperty { // get { return _PersistentProperty; } // set { SetPropertyValue("PersistentProperty", ref _PersistentProperty, value); } //} //[Action(Caption = "My UI Action", ConfirmationMessage = "Are you sure?", ImageName = "Attention", AutoCommit = true)] //public void ActionMethod() { // // Trigger a custom business logic for the current record in the UI (https://documentation.devexpress.com/eXpressAppFramework/CustomDocument112619.aspx). // this.PersistentProperty = "Paid"; //} } }
1.為客戶類填加屬性,填加屬性後將對應著數據庫中的字段:
我將在代碼中依次填加,姓名、禁用、性別、出生日期、手機號碼、地址、年收入、照片,幾個字段。
1 using System; 2 using System.Linq; 3 using System.Text; 4 using DevExpress.Xpo; 5 using DevExpress.ExpressApp; 6 using System.ComponentModel; 7 using DevExpress.ExpressApp.DC; 8 using DevExpress.Data.Filtering; 9 using DevExpress.Persistent.Base; 10 using System.Collections.Generic; 11 using System.Drawing; 12 using DevExpress.ExpressApp.Model; 13 using DevExpress.Persistent.BaseImpl; 14 using DevExpress.Persistent.Validation; 15 16 namespace XCRMDemo.Module.BusinessObjects 17 { 18 [DefaultClassOptions] 19 //[ImageName("BO_Contact")] 20 //[DefaultProperty("DisplayMemberNameForLookupEditorsOfThisType")] 21 //[DefaultListViewOptions(MasterDetailMode.ListViewOnly, false, NewItemRowPosition.None)] 22 //[Persistent("DatabaseTableName")] 23 // Specify more UI options using a declarative approach (https://documentation.devexpress.com/eXpressAppFramework/CustomDocument112701.aspx). 24 public class 客戶 : BaseObject 25 { 26 // Inherit from a different class to provide a custom primary key, concurrency and deletion behavior, etc. (https://documentation.devexpress.com/eXpressAppFramework/CustomDocument113146.aspx). 27 public 客戶(Session session) 28 : base(session) 29 { 30 } 31 32 public override void AfterConstruction() 33 { 34 base.AfterConstruction(); 35 // Place your initialization code here (https://documentation.devexpress.com/eXpressAppFramework/CustomDocument112834.aspx). 36 } 37 38 //姓名、禁用、性別、出生日期、手機號碼、地址、年收入、照片 39 private string _姓名; 40 41 public string 姓名 42 { 43 get { return _姓名; } 44 set { SetPropertyValue("姓名", ref _姓名, value); } 45 } 46 47 private bool _禁用; 48 49 public bool 禁用 50 { 51 get { return _禁用; } 52 set { SetPropertyValue("禁用", ref _禁用, value); } 53 } 54 55 private 性別 _性別; 56 57 public 性別 性別 58 { 59 get { return _性別; } 60 set { SetPropertyValue("性別", ref _性別, value); } 61 } 62 63 private DateTime _出生日期; 64 65 public DateTime 出生日期 66 { 67 get { return _出生日期; } 68 set { SetPropertyValue("出生日期", ref _出生日期, value); } 69 } 70 71 private string _手機號碼; 72 73 public string 手機號碼 74 { 75 get { return _手機號碼; } 76 set { SetPropertyValue("手機號碼", ref _手機號碼, value); } 77 } 78 79 private string _地址; 80 81 public string 地址 82 { 83 get { return _地址; } 84 set { SetPropertyValue("地址", ref _地址, value); } 85 } 86 87 private decimal _年收入; 88 89 public decimal 年收入 90 { 91 get { return _年收入; } 92 set { SetPropertyValue("年收入", ref _年收入, value); } 93 } 94 95 96 [Size(SizeAttribute.Unlimited), VisibleInListView(true)] 97 [ImageEditor(ListViewImageEditorMode = ImageEditorMode.PictureEdit, 98 DetailViewImageEditorMode = ImageEditorMode.PictureEdit, 99 ListViewImageEditorCustomHeight = 40)] 100 public byte[] 照片 101 { 102 get { return GetPropertyValue<byte[]>("照片"); } 103 set { SetPropertyValue<byte[]>("照片", value); } 104 } 105 } 106 107 public enum 性別 108 { 109 男,女,未知 110 } 111 }
代碼修改為上述內容後,我們再次運行系統,按下F5.

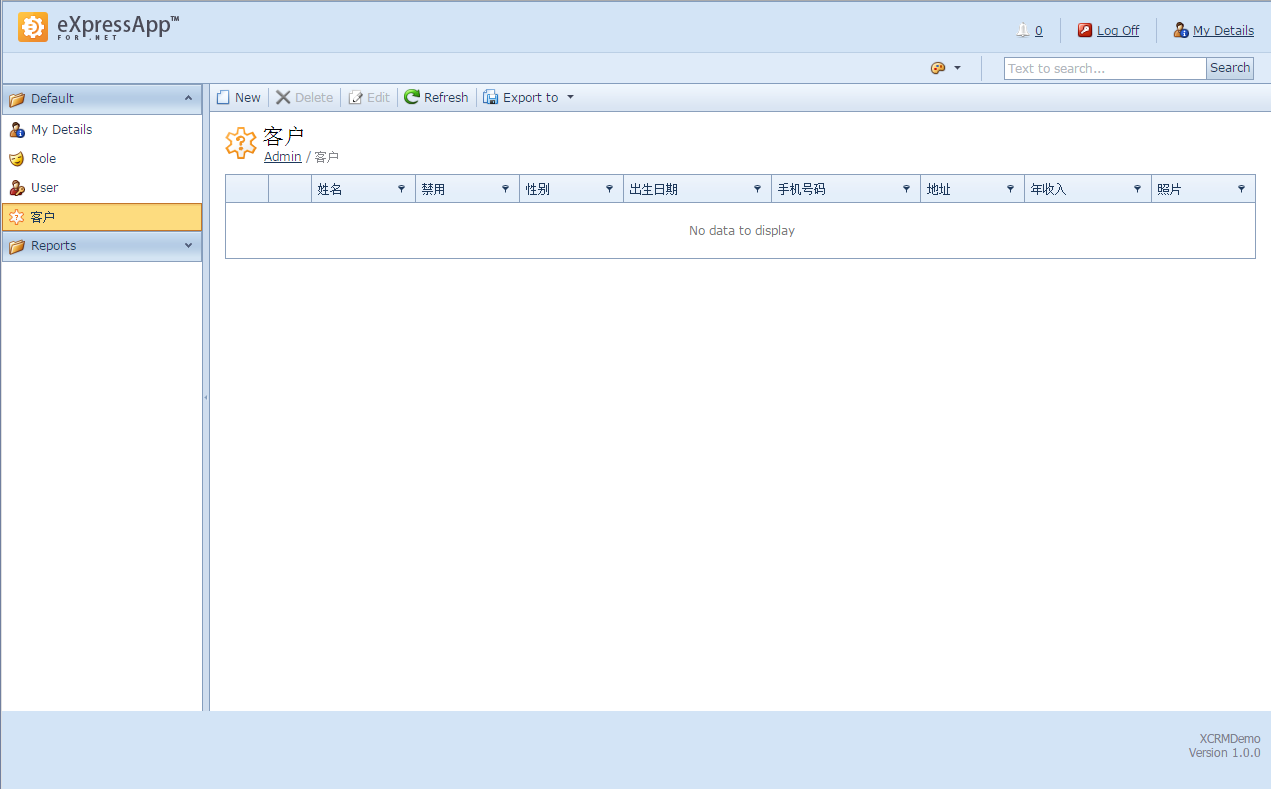

可以看到,我們新建的業務對象“客戶”已經在菜中顯示了,按下New按鈕後,可以看到詳細界面。

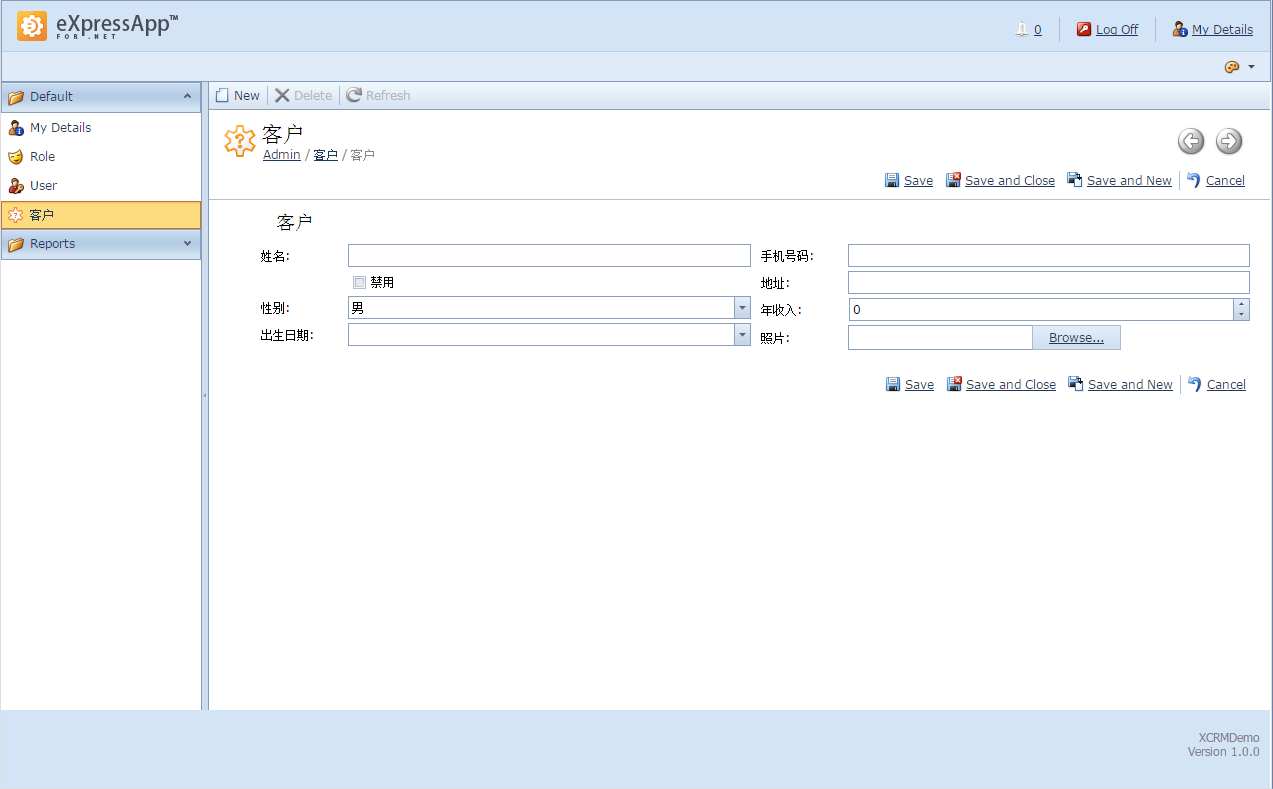

上面就是新建客戶信息的界面了。下面我們來分析一下原理:

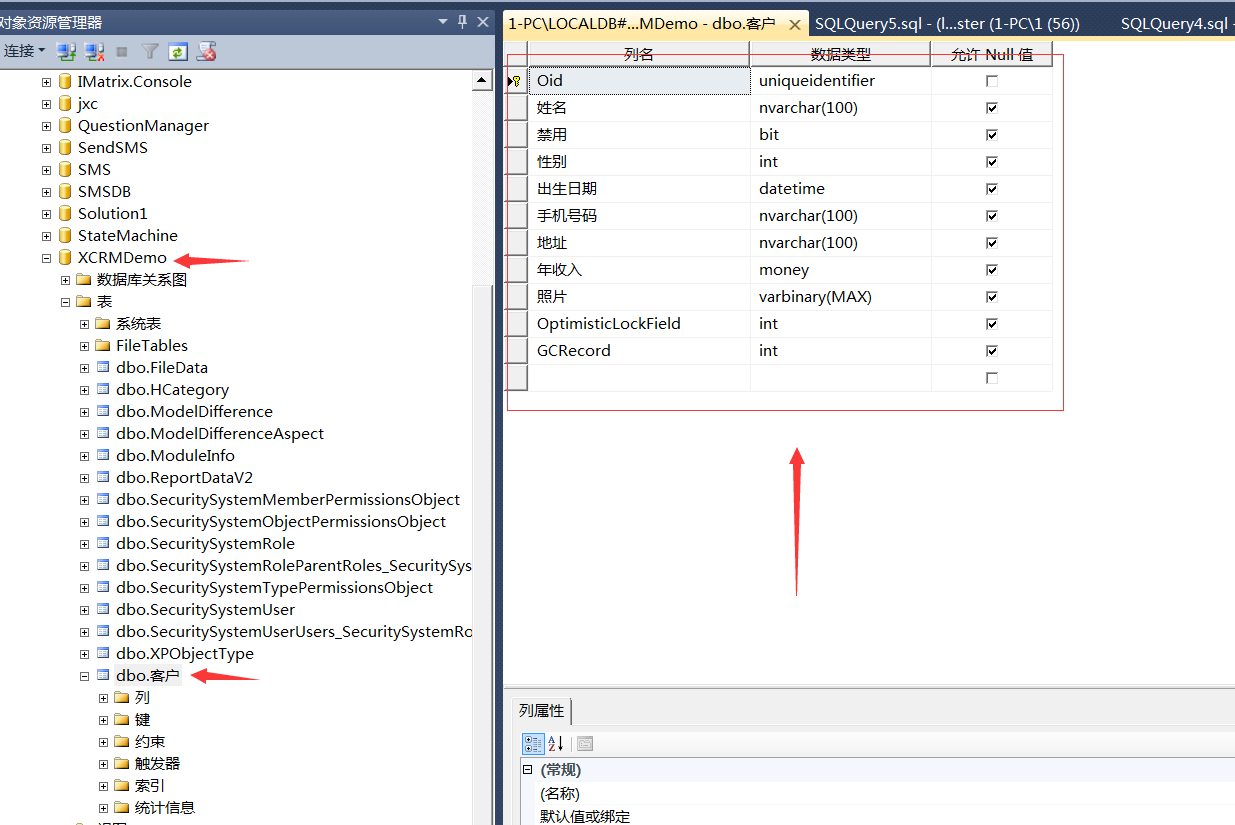

在代碼中,我們使用了ORM工具,XPO定義了一個客戶類,XPO運行時,分根據代碼中的屬性創建出數據庫字段,下圖是數據庫中的表情況:
可以看出,xpo自動為我們建立了“客戶”表,字段與“客戶”類中的屬性是一一對應的,但Oid,OptimisticLockField,GCRecord三個字段是我們沒有建立的屬性,卻出現了,其中:
Oid,是GUID類型,主鍵,這是因為我們的代碼中是這樣寫的:
public class 客戶 : BaseObject
Oid是在BaseObject中定義的,所以客戶類會自動建立這個字段。
OptimisticLockField:是XAF為了解決並發沖突而建立的字段。
GCRecord:繼承自BaseObject的類在刪除記錄時只是邏輯刪除,即只是將GCRecord中記錄一個值,而沒有刪除的記錄則為Null.
屬性的寫法:
最簡單的,當我們想在數據庫中定義一個字段時,可以在xpo類中寫一個屬性,當然這種說法很膚淺,但是為了方便理解,剛開始時這樣認為就可以了。
39 private string _姓名; 40 41 public string 姓名 42 { 43 get { return _姓名; } 44 set { SetPropertyValue("姓名", ref _姓名, value); } 45 }
這個屬性和以往開發中的方法沒有什麼大的不同,僅是在set部分調用了SetPropertyValue方法,xpo為我們提供了一系列基類,SetPropertyValue是多數類中都有的,它的功能是可以在有值被設置時,需要得到屬性變化時可以及時的得到通知。
當然,也可以直接使用
public string 姓名{get;set;}
這樣來定義出姓名屬性,但是有些場景時卻會帶來麻煩。
如:
public int 數量{get;set;}
public int 價格{get;set;}
public int 總價{get{return 數量*價格;}}
在數量和價格發生變化時,我們卻看不到總價發生變化,因為控件不知道數量、價格已經變化了。所以我們應該盡量使用SetPropertyValue進行寫set.
可以看到,字符串類型的姓名,在界面上最終顯示成了一個文本框,XAF中內置了很多這樣的控件,與類型做出了對應關系,當我們使用對應的類型時,就會自動使用對應的控件,這裡的控件被叫做編輯器(PropertyEditor)。
接下來,有禁用屬性:
private bool _禁用; public bool 禁用 { get { return _禁用; } set { SetPropertyValue("禁用", ref _禁用, value); } }
同樣的,在視圖中可以看到一個CheckBox編輯器出現了。
private DateTime _出生日期; public DateTime 出生日期 { get { return _出生日期; } set { SetPropertyValue("出生日期", ref _出生日期, value); } }
DateTime類型,直接使用CLR類型Datetime,日期型字段將在數據庫中創建。
可以看出,xpo使用clr類型映射到了數據中字段的類型,下表中說明了數據庫表中的字段類型與CLR類型的對應關系:
字段映射
除了自動建立的3個字段外,別的字段都是與代碼有對應關系的映射了,xpo默認支持以下幾種類型的映射:
上面所描述的是都簡單類型,其中枚舉類型、圖像類型、顏色,相對特殊一些,例如枚舉類型:
在代碼中,我們可以看到如下屬性定義
55 private 性別 _性別; 56 57 public 性別 性別 58 { 59 get { return _性別; } 60 set { SetPropertyValue("性別", ref _性別, value); } 61 }
這裡的性別是一個枚舉類型,定義如下:
107 public enum 性別 108 { 109 男,女,未知 110 }

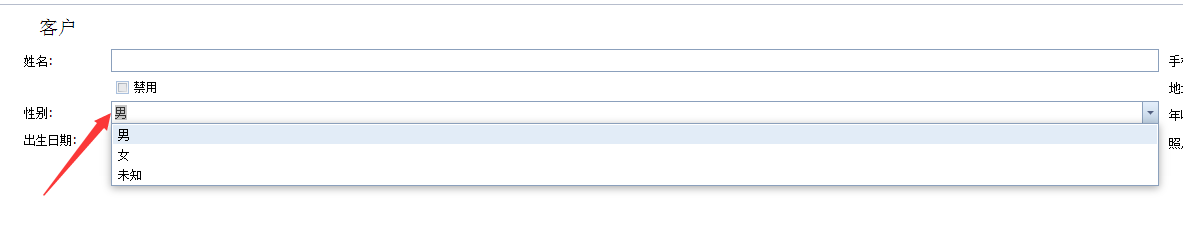

打開詳細視圖,運行效果如下:
可以看出,XAF為我們使用類型進行了推導,自動使用了下拉框,並且取得到了枚舉中有哪些值,顯示在列表中供我們選擇。XAF中的這種自動機制使用得非常多,後續我們將會看到。
圖片的存儲:
[Size(SizeAttribute.Unlimited), VisibleInListView(true)] [ImageEditor(ListViewImageEditorMode = ImageEditorMode.PictureEdit, DetailViewImageEditorMode = ImageEditorMode.PictureEdit, ListViewImageEditorCustomHeight = 40)] public byte[] 照片 { get { return GetPropertyValue<byte[]>("照片"); } set { SetPropertyValue<byte[]>("照片", value); } }
圖片的存儲稍微有些不一樣,在屬性的get方法中,使用了GetPropertyValue<byte[]>來取值。
並且使用了幾種Attribute,Attribute是為了擴展元數據的描述信息,簡單來說,C#(.net)下面的語言不可能是無止境擴展的,所以提供了這樣一種特殊的類,可以用來修飾程序中的無素,如assembly,class,interface,property,field,method等 等 .
xpo+xaf定義了很多的Attribute用來描述和擴展元數據信息,其中:
Size(SizeAttribute.Unlimited) 的意義是,創建數據庫字段時,長度不限。SizeAttribute.Unlimited的值其實是-1,當然有些場景會用到限制長度。如
[Size(100)] //姓名字段數據庫類型將是nvarchar(100)
public string 姓名{......}
[ImageEditor(ListViewImageEditorMode = ImageEditorMode.PictureEdit, DetailViewImageEditorMode = ImageEditorMode.PictureEdit,ListViewImageEditorCustomHeight = 40)]
這裡設置了圖像所使用的編輯器的參數,列表下面如何顯示,詳細視圖下面如何顯示,列表上顯示時控制高度。
因為本節主要介紹業務對象的創建方法,不擴展討論Attribute的用法,後續章節詳細描述。
下節介紹幾種常見的關系型數據庫節構在ORM中的實現方法。
文章示例項目源碼下載
