作為通訊框架平台軟件，IO是核心部分之一，涉及到與硬件設備、軟件之間的信息數據交互，主要包括兩部分：IO實例與IO管理器。IO實例負責直接對串口和網絡進行操作；IO管理器負責對IO實例進行管理。
受應用環境的影響，IO操作過程中的確出現過一些問題，有些問題的解決也費了好長時間。並不是解決問題有多困難，而是無法確定到底是什麼原因引起的。經過不斷的完善，IO部分才逐漸穩定下來。
框架平台一大特點就是開發一套設備驅動（插件）同時支持串口和網絡兩種通訊方式，而兩種通訊方式的切換只需要改動配制文件。
不同的設備類型和協議、不同的通訊方式，用堆代碼的方式進行開發，根本無法適應不同場景的應用，提高了代碼的維護成本，以及修改代碼可能造成潛在的BUG，是讓人很頭疼的一件事。
在開始設計框架平台的時候，一個核心的思想就是把變的東西要設計靈活，把不變的東西設計穩定。對於設備的協議就是變的東西，對於IO部分就是相對不變的東西，那就需要對串口IO和網絡IO進行整合。不僅在代碼層面要運行穩定；在邏輯層面，不管是串口IO還是網絡IO在框架內部是統一的接口，所有對IO的操作都會通過這個統一的接口來完成。
統一的IO接口代碼如下：
public interface IIOChannel:IDisposable
{
/// <summary>
/// 同步鎖
/// </summary>
object SyncLock { get; }
/// <summary>
/// IO關鍵字，如果是串口通訊為串口號，如：COM1;如果是網絡通訊為IP和端口，例如：127.0.0.1:1234
/// </summary>
string Key { get; }
/// <summary>
/// IO通道，可以是COM，也可以是SOCKET
/// </summary>
object IO{get;}
/// <summary>
/// 讀IO;
/// </summary>
/// <returns></returns>
byte[] ReadIO();
/// <summary>
/// 寫IO
/// </summary>
int WriteIO(byte[] data);
/// <summary>
/// 關閉
/// </summary>
void Close();
/// <summary>
/// IO類型
/// </summary>
CommunicationType IOType { get; }
/// <summary>
/// 是否被釋放了
/// </summary>
bool IsDisposed { get; }
}
串口IO和網絡IO都繼承自IIOChannel接口，完成特定的IO通訊操作。繼承關系圖如下：

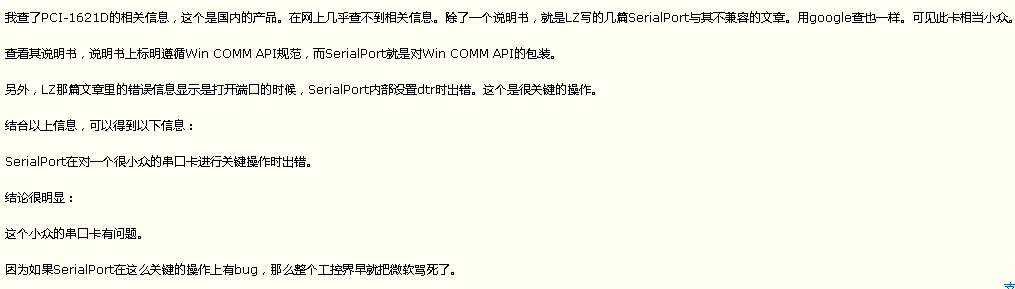

原來串口IO操作使用是的MS自帶的SerialPort組件，但是這個組件與一些小眾工業串口卡不兼容，操作的時候出現異常"參數不正確"的提示。SerialPort組件本身是對Win32 API的封裝，所以分析應該不是這個組件本身的問題。有網友反饋，如下圖：
但是，從解決問題的成本角度來考慮，從軟件著手解決是成本最低的、效率最高的。基於這方面的考慮，使用MOXA公司的PCOMM.DLL組件進行開發，並沒有出現類似的問題。所以，在代碼重構中使用了PCOMM.DLL組件，並且運行一直很穩定。
針對串口IO操作比較簡單，主要是實現了ReadIO和WriteIO兩個接口，代碼如下：
public class SessionCom : ISessionCom
{
......
public byte[] ReadIO()
{
if (_ReceiveBuffer != null)
{
int num = InternalRead(_ReceiveBuffer, 0, _ReceiveBuffer.Length);
if (num > 0)
{
byte[] data = new byte[num];
Buffer.BlockCopy(_ReceiveBuffer, 0, data, 0, data.Length);
return data;
}
else
{
return new byte[] { };
}
}
else
{
return new byte[] { };
}
}
public int WriteIO(byte[] data)
{
int sendBufferSize = GlobalProperty.GetInstance().ComSendBufferSize;
if (data.Length <= sendBufferSize)
{
return this.InternalWrite(data);
}
else
{
int successNum = 0;
int num = 0;
while (num < data.Length)
{
int remainLength = data.Length - num;
int sendLength = remainLength >= sendBufferSize
? sendBufferSize
: remainLength;
successNum += InternalWrite(data, num, sendLength);
num += sendLength;
}
return successNum;
}
}
......
}
針對ReadIO接口函數，可以有多種操作方式，例如：讀固定長度、判斷結尾字符、一直讀到IO緩存為空等。讀固定長度，如果偶爾出現通訊干擾或丟失數據，這種方式會給後續正確讀取數據造成影響；判斷結尾字符，在框架內部的IO實現上又無法做到通用性；一直讀到IO緩存為空，如果接收數據的頻率大於從IO緩存讀取的頻率，那麼會阻塞輪詢調度線程。基於多方面的考慮，現場環境往往比想象的要復雜，在設置讀超時的基礎上，讀一次就返回了。
還要考慮到現場實際的應用環境，例如：USB形式的串口容易松動，造成不穩定；9針串口損壞等情況。所以，有可能因為硬件環境改變引起無法正常對IO進行操作，這時候會通過TryOpen接口函數試著重新打開串口IO；另外，串口參數發生改變時，通過IOSettings接口函數重新配置參數。
網絡IO通訊的本質是對Socket進行操作，框架平台現在支持TCP方式進行通訊；工作模塊支持Server和Client兩種，也就是開發一套設備驅動可以支持Tcp Server和Tcp Client兩種數據交互方式。現在不支持UDP通訊方式，將會在後續進行完善。
發送和接收的代碼實現比較簡單，SessionSocket類中的ReadIO和WriteIO是用同步方式實現的；當並發通訊和自控通訊模式時，接收數據是用異步方式來完成的。當然，也可以使用完全的異步編程方式，使用SocketAsyncEventArgs操作類。SessionSocket操作代碼實現如下：
public class SessionSocket : ISessionSocket
{
public byte[] ReadIO()
{
if (!this.IsDisposed)
{
if (this.AcceptedSocket.Connected)
{
if (this.AcceptedSocket.Poll(10, SelectMode.SelectRead))
{
if (this.AcceptedSocket.Available > this.AcceptedSocket.ReceiveBufferSize)
{
throw new Exception("接收的數據大於設置的接收緩沖區大小");
}
#region
int num = this.AcceptedSocket.Receive(this._ReceiveBuffer, 0, this._ReceiveBuffer.Length, SocketFlags.None);
if (num <= 0)
{
throw new SocketException((int)SocketError.HostDown);
}
else
{
this._NoneDataCount = 0;
byte[] data = new byte[num];
Buffer.BlockCopy(_ReceiveBuffer, 0, data, 0, data.Length);
return data;
}
#endregion
}
else
{
this._NoneDataCount++;
if (this._NoneDataCount >= 60)
{
this._NoneDataCount = 0;
throw new SocketException((int)SocketError.HostDown);
}
else
{
return new byte[] { };
}
}
}
else
{
throw new SocketException((int)SocketError.HostDown);
}
}
else
{
return new byte[] { };
}
}
public int WriteIO(byte[] data)
{
if (!this.IsDisposed)
{
if (this.AcceptedSocket.Connected
&&
this.AcceptedSocket.Poll(10, SelectMode.SelectWrite))
{
int successNum = 0;
int num = 0;
while (num < data.Length)
{
int remainLength = data.Length - num;
int sendLength = remainLength >= this.AcceptedSocket.SendBufferSize
? this.AcceptedSocket.SendBufferSize
: remainLength;
SocketError error;
successNum += this.AcceptedSocket.Send(data, num, sendLength, SocketFlags.None, out error);
num += sendLength;
if (successNum <= 0 || error != SocketError.Success)
{
throw new SocketException((int)SocketError.HostDown);
}
}
return successNum;
}
else
{
throw new SocketException((int)SocketError.HostDown);
}
}
else
{
return 0;
}
}
}
ReadIO和WriteIO在操作過程中發生Socket失敗後會拋出SocketException異常，框架平台捕捉異常後會對IO實例進行資源銷毀。重新被動偵聽或主動連接獲得Socket實例。
考慮到硬件，由PC機的網卡引起的網絡IO操作異常的可能比較小；但是，要考慮到連接到框架平台的各類終端（客戶端）硬件設備，例如：DTU、無線路由、網絡轉換模塊等；還涉及到通訊鏈路，例如：GPRS、2G/3G/4G等；不同的硬件特性、不同的通訊鏈路，多種原因可能會造成通訊鏈路失效，例如：另外一端的程序不穩定、無法釋放資源等原因導致數據無法正常發送和接收；線路接頭虛接導致鏈路時好時壞導致發送和接收數據不穩定；網絡本身的原因出現Socket“假”連接的現象導致顯示發送數據成功，而另一端卻沒有收到等等。
針對Socket通訊，原來在線程裡定時輪詢IO實例，通過IO實例向另一端發送心跳檢測數據，如果發送失敗，立即釋放IO資源，這種操作方式的缺點是另一端會接收到一些冗余數據信息。重構時改變為另一種方式，對底層進行心跳在線檢測，當進行異步發送和接收數據的時候，如果鏈路出現問題，異步函數會立即返回，並返回結果顯示發送和接收0個數，對此進行判斷而銷毀IO實例資源。在初始化IO實例的時候，增加了對底層心跳檢測功能，代碼如下：
public SessionSocket(Socket socket)
{
uint dummy = 0;
_KeepAliveOptionValues = new byte[Marshal.SizeOf(dummy) * 3];
_KeepAliveOptionOutValues = new byte[_KeepAliveOptionValues.Length];
BitConverter.GetBytes((uint)1).CopyTo(_KeepAliveOptionValues, 0);
BitConverter.GetBytes((uint)(2000)).CopyTo(_KeepAliveOptionValues, Marshal.SizeOf(dummy));
BitConverter.GetBytes((uint)(GlobalProperty.GetInstance().HeartPacketInterval)).CopyTo(_KeepAliveOptionValues, Marshal.SizeOf(dummy) * 2);
socket.IOControl(IOControlCode.KeepAliveValues, _KeepAliveOptionValues, _KeepAliveOptionOutValues);
socket.NoDelay = true;
socket.SetSocketOption(SocketOptionLevel.Socket, SocketOptionName.DontLinger, true);
......
}
通過發送、接收拋出異常和底層心跳檢測兩種方式對Socket IO實例有效性進行檢測。對於正常通訊情況下的發送和接收操作很簡單，但是也要通過技術手段防止各種意外情況，從而影響框架平台運行的穩定性。
對於通訊說簡單也簡單，說難也難，因應用場景和環境的原因難易程度不一樣。在網絡世界發展如火如荼的今天，網絡任務調度、分布式消息、大數據處理等無不涉及到多點與多點之間的信息交互，所以在通訊基礎上又發展出來各種協議、各種算法以及數據校驗等。
把IO設計穩定，但是不代表沒有擴展的余地。在《3.設備驅動的設計》的“3.7 IO數據交互設計”中介紹了具體的應用。在調用IRunDevice設備驅動的Send和Receive接口時會把IO實例以參數的形式傳遞進來，在二次開發過程中可以重寫這兩個函數，開發特定的發送和接收業務。
有網友問：串口通訊時，硬件設備一直在向軟件發送數據，軟件分析接收到的數據後進行數據處理，用SuperIO應該怎麼實現？
這種單向通訊方式也是存在的，框架設計前已經考慮到這類情況，具體實現步驟如下：

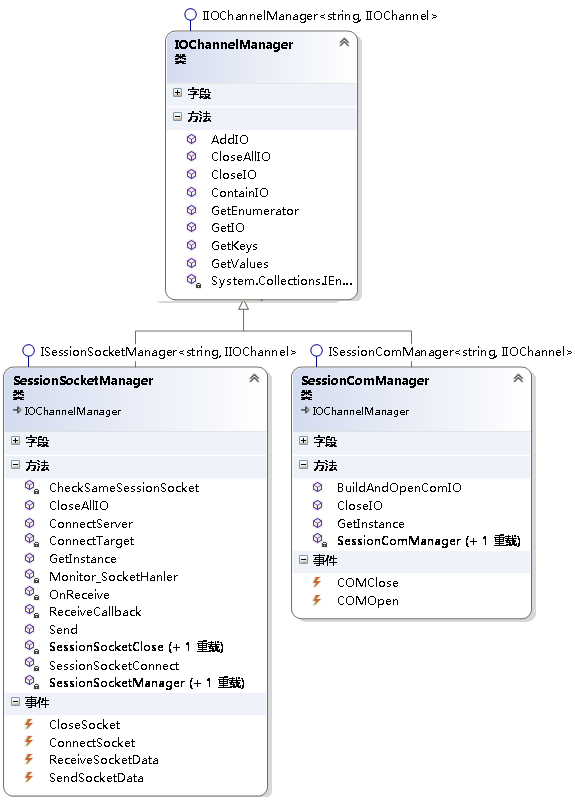

IO管理器是對串口IO和網絡IO實例進行管理，他們都繼承自IIOChannelManager接口，但是各自的IO管理器的職能又有很大不同，網絡IO管理器更復雜一些。繼承關系結構圖如下：
相對簡單的多，因為串口IO動態改變的幾率比較小，只是創建IO和關閉IO時通過事件反饋到串口監視窗體，主要代碼如下：
public class SessionComManager : IOChannelManager,ISessionComManager<string, IIOChannel>
{
......
/// <summary>
/// 建立並打開串口IO
/// </summary>
/// <param name="port"></param>
/// <param name="baud"></param>
/// <returns></returns>
public ISessionCom BuildAndOpenComIO(int port, int baud)
{
ISessionCom com = new SessionCom(port, baud);
com.TryOpen();
if (COMOpen != null)
{
bool openSuccess = false;
if (com.IsOpen)
{
openSuccess = true;
}
else
{
openSuccess = false;
}
COMOpenArgs args = new COMOpenArgs(port, baud, openSuccess);
this.COMOpen(com, args);
}
return com;
}
/// <summary>
/// 閉關IO
/// </summary>
/// <param name="key"></param>
public override void CloseIO(string key)
{
ISessionCom com = (ISessionCom)this.GetIO(key);
base.CloseIO(key);
if (COMClose != null)
{
bool closeSuccess = false;
if (com.IsOpen)
{
closeSuccess = false;
}
else
{
closeSuccess = true;
}
COMCloseArgs args = new COMCloseArgs(com.Port, com.Baud, closeSuccess);
this.COMClose(com, args);
}
}
......
}
網絡IO管理器相對復雜一些，涉及到Socket的動態連接和斷開，以及根據設備驅動設置的工作模式（Server或Client）切換對連接的處理方式。原來的時候，還負責通過線程定時對所有網絡IO實例進行心跳檢測，現在這部分被底層心跳檢測所替代。
當偵聽並接收到遠程的連接實例後，會做兩件事：
2.判斷當前IO管理器是否存在相同的IP實例對象，如果存在，那麼則銷毀該IP實例對象。因為有可能這個實例對象已失效，至少認為遠程的客戶端認為當前的連接已經失效。所以，既然這樣，我們雙方達成共識，果斷銷毀這樣的IP實例對象，接收新的IP連接實例。
接收連接實例對象的代碼如下：
private void Monitor_SocketHanler(object source, AcceptSocketArgs e)
{
IRunDevice[] devs = DeviceManager.GetInstance().GetDevices(e.RemoteIP, WorkMode.TcpClient);
if (devs.Length > 0)
{
DeviceMonitorLog.WriteLog(String.Format("有設備設置{0}為Tcp Client模式，此IP不支持遠程主動連接", e.RemoteIP));
SessionSocket.CloseSocket(e.Socket);
return;
}
CheckSameSessionSocket(e.RemoteIP);
_ManualEvent.WaitOne(); //如果正在結束SOCKET操作，等待完成後再執行邊接操作
ISessionSocket socket = new SessionSocket(e.Socket);
SessionSocketConnect(socket);
}
單獨開辟一個線程，獲得所有工作模式為Client的設備驅動，並檢測每一個設備驅動的通訊參數在IO管理器中是否存在相應的IO實例，如果不存在，那麼則主動連接遠程的服務器，連接成功後把連接的IO實例入到IO管理器。
實現的代碼如下：
private void ConnectTarget()
{
while (true)
{
if (!_ConnectThreadRun)
{
break;
}
IRunDevice[] devList = DeviceManager.GetInstance().GetDevices(WorkMode.TcpClient);
for (int i = 0; i < devList.Length; i++)
{
try
{
if (!this.ContainIO(devList[i].DeviceParameter.NET.RemoteIP))
{
ConnectServer(devList[i].DeviceParameter.NET.RemoteIP, devList[i].DeviceParameter.NET.RemotePort);
}
}
catch (Exception ex)
{
devList[i].OnDeviceRuningLogHandler(ex.Message);
}
}
System.Threading.Thread.Sleep(2000);
}
}
當有新的連接，在檢測是否有相同IP實例存在的時候，如果有相同IP實例存在，在銷毀資源未結束之前，不能把新連接的IP實例放到IO管理器。因為相同IP的兩個實例，一個在銷毀資源、一個在創建資源，有可能把新連接的IP實例一起銷毀掉。
防止這種情況的出現，使用ManualResetEvent信號互斥進行狀態控制和改變，示意代碼如下：
public class SessionSocketManager : IOChannelManager, ISessionSocketManager<string, IIOChannel>
{
/// <summary>
/// 初始狀態為終止狀態
/// </summary>
private ManualResetEvent _ManualEvent = new ManualResetEvent(true);
private void Monitor_SocketHanler(object source, AcceptSocketArgs e)
{
SessionSocketClose(e.RemoteIP);
_ManualEvent.WaitOne(); //如果正在結束SOCKET操作，等待完成後再執行邊接操作
ISessionSocket socket = new SessionSocket(e.Socket);
SessionSocketConnect(socket);
}
private void SessionSocketClose(string key)
{
this._ManualEvent.Reset(); //為非終止狀態
SessionSocket io = (SessionSocket)GetIO(key);
if (io != null)
{
CloseIO(key);
}
this._ManualEvent.Set();//為終止狀態
}
private void SessionSocketConnect(ISessionSocket socket)
{
if (!this.ContainIO(socket.Key.ToString()))
{
this.AddIO(socket.Key.ToString(), (IIOChannel)socket);
}
}
}
IO這塊的設計的思想是一個負責執行一個負責管理，IO實例是具體通道操作，IO管理器負責對IO進行管理，並協調設備和IO之間的關系和工作。
