二調土地利用數據庫
自動縮編軟件[SmileMap]介紹
（說明：GIS平台軟件已從ArcGIS9.3已更新到ArcGIS10.0）
自動縮編控制主程序（C#開發：內部以FME驅動，實現全自動流程化、參數化處理）
手工縮編輔助程序(ArcGIS Engine 9.3開發：狹長面挑選、注記、制圖、報表、質量檢查)
處理程序以FME + C# + ArcGIS 9.3 編程實現，基本實現了縮編運算過程的全自動操作。在縮編處理過程中，采取了高度復雜的幾何計算、自動化（流程化）的處理步驟。90—95%的任務交給計算機完成（5%左右或者0.5~1天左右為人工干預處理）。提高人工效率10倍以上。
l 程序內部按照事先配置的“縮編規則”做流程化處理(FME Inside)。縮編、後處理計算連續完成。
l 縮編過程參數化控制：以國標文檔規定的指標為基礎制定，用戶也可根據測區特性修改配置。
l 一台機器可以同時執行兩個區縣的自動縮編任務，無人值守。一人可監管多台機器瘋狂批處理。
l 接受數據格式：MapGIS文件，ArcGIS(Shape文件/ File Geodatbase文件夾 / Access文件)。
l 輸出數據格式：MapGIS文件，ArcGIS(Shape/ File Geodatbase / Access)，MapInfo文件。

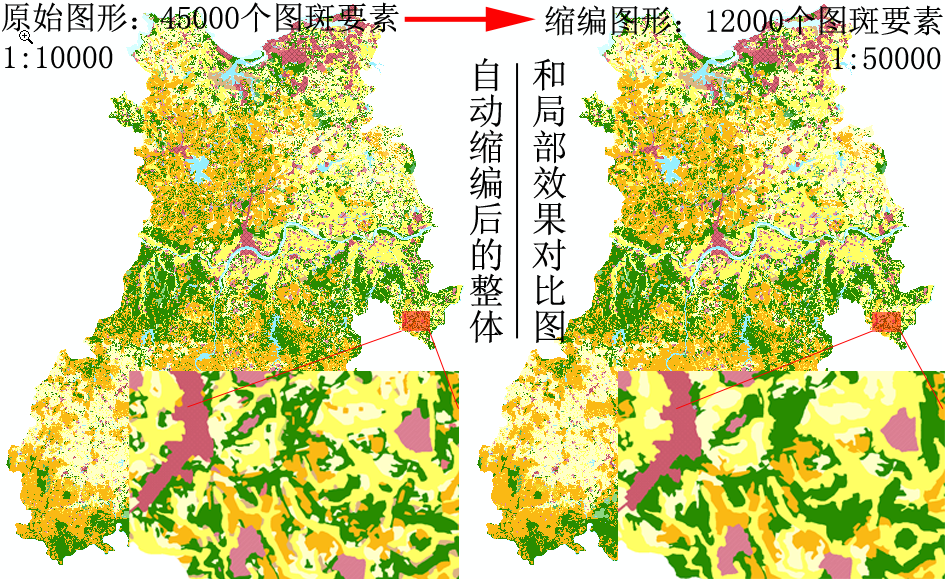

l 實現比例尺從1:5千至1：1/5/10/25/50/100/400萬的縮編處理。可進行地區級/省級拼圖縮編。
l 同時具有手工制圖界面，完成制圖、數據挑選、編輯、統計報表、數據浏覽檢查等功能。
實際使用軟件時，用戶只需做：
1：程序自帶向導，新建縮編測區，將二調成果數據以MapGIS或者ESRI的(Shape File、 File Geodatase或者Access文件)讀取並放置到指定格式的縮編數據文件夾；同時產生授權特征文件（以省級下發行政區范圍文件XZQ.shp、全部原始數據文件的特征產生授權描述文件）；用戶向軟件作者獲得客戶許可授權文件、並付費；一次付費只適用於本測區本年度的數據，數據再次變更後將失效。
2：運行程序、讀取指定縮編數據文件夾、少量的參數設置、進行流程化的縮編。中間除了在狹長面的選取和切斷需要一定人工參與外，其他縮編過程全部實現自動。圖斑的所有操作、線狀地物的挑選（抽稀）皆已經實現自動處理；不需要操作人員具有很強的縮編技能和知識就能掌握縮編操作。
3： 其他必要的人工後處理（注記選取、統計報表、圖件打印、質量目視檢查）。
1：所有縮編過程參數化：用戶可以預先修改Access數據庫配置文件，指定縮編效果。通過以二級地類數值為關鍵字，設定多個控制數值供縮編過程使用，達到完全參數化控制的效果。
2：縮編比例：從1:1萬 à 1:400萬。(原始數據比例尺為1：5000/10000)
3：整個測區的范圍和面積受省級下發XZQ.shp的約束。可以保證本村內面積不變、本鄉鎮內面積不變、縣界內面積不變。做到了縮編前後面積一致、邊界吻合無縫隙。
4：各個鄉鎮/村的面積保持不變。圖斑以鄉鎮/村范圍為片區產生縮編。但在如果是保證本鄉面積的縮編，本鄉鎮之內的村之間，地類面積有交換。
5：狹長地類被轉化成線狀地物。可規定哪些地類能轉為線狀地物。預判轉化後的線寬。（但不是所有狹長面都會變線：受保護的水網路網，可以繼續保持面狀特征。）
6：相鄰融合：以二級地類、一級地類、最小上圖面積等參數決定綜合次序。相鄰融合中，某些被吞並的小圖斑依照規則轉化成零星地物，參與後續的面積扣除計算，使得二級地類統計更加平衡。
7：散列融合：居民地、水塘等地類如果距離太近可發生融合。程序內置多種地類發生散列融合的“權重”次序，保證壓蓋關系合乎情理。
8：地物誇大：工礦、居民地等重要地類的最小上圖面積單獨設置。可設置誇大處理保留重要地物。
9：水網、路網保護 + 狹長面拓寬處理、防止重要面狀地物轉化為線狀。這在重要的公路、河流的保留上非常有用。
10：圖斑縮編和化簡過程中，實現直角保護、狹長尖角去除功能。
11：地類圖斑的邊界按照規定進行曲線抽稀取直處理。依面邊界的化簡方式不同可導致：保質縮編/掛圖縮編/智能化簡3種類型縮編效果。無論進行何種縮編，最外圍的地類界線和行政區范圍保持吻合，不超界，不露白。

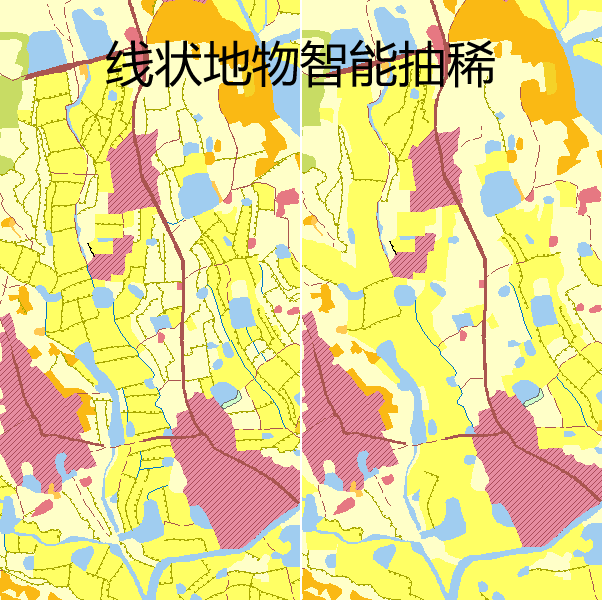

12：線狀地物以等級、寬度、長度為依據做取捨。通過平行間距限定、長度限定、網絡連通性保證（村村通、路網和水網暢通性）、線狀密度限定、網眼大小限定指標智能選取線狀地物，基本不需要人工參與就能完成極好的選取效果。這在傳統手工縮編中，必須完全依賴人工經驗才能完成。
在圖斑邊界發生變化後，原先延著圖斑邊界穿插的線狀地物通過“貼合”算法仍然保持拓撲關系的正確性。這在傳統的手工縮編中，是一大缺陷和難點。
13：可以和ArcSDE+Oracle配合，輸出縮編前後的面積統計報表，以對比分析縮編的正確性。
14：不但做到了單個測區縮編過程的全自動，還可以對多個測區進行批處理，無人值守。
15：提供現成的ArcGIS符號庫，以觀察整個測區縮編前後渲染花紋的相似性，直觀檢查縮編正確性。 提供測區掛圖自動生成程序，只需少量修飾即可輸出測區掛圖。
1：自動執行à數據預處理:聚合鄉鎮/村范圍，為後續處理決定處理范圍和單位列表。進行水網/路網保護預處理(設置：DLTB.TBYBH=1…)。
2：自動執行à節點捕捉操作（圖斑、線狀地物的節點往地類界線靠齊，消除節點漂移）。
3：自動執行à狹長地物轉線狀地物。合並跨行政區的狹長面、碎面中心剖分和兩邊吞並。
4：自動執行à散列面的融合操作（如居民地等地物，發生相近融合）。
5：自動執行à圖斑分區縮編。進行相鄰融合處理。產生零星地物。
6：自動執行à分區縮編的圖斑成果合並、化簡、編號、以行政區范圍約束整個測區、消除碎小縫隙。
7：自動執行à地物誇大處理。保護重要地物能夠上圖。
8：自動執行à水網、路網的保護性壓蓋+窄面拓寬處理。保護重要地物以面狀要素制圖。
9：自動執行à地類符號點產生、地類界線的產生。
10：自動執行à線狀地物的智能抽稀選取、碎線連接；與地類圖斑相鄰關系處理；面積分攤處理。
………………………………………………………………………………………………………………
11：人工查看à成果正確性、合理性，參數調節後的回歸處理（再嘗試）。
12：水網、路網等構網需求在後期人工補齊、糾正。
13：人工處理à文字的選取、注記標簽的產生
14：成果管理à利用管理軟件進行：面積量算、報表、測區掛圖自動生成和二次加工（注記等）。
15：數據打包：轉換為其他目標電子數據格式。Mapinfo、MapGIS、ArcGIS等格式。
1：地類圖斑 DLTB_SB_Result.shp
2：線狀地物 XZDW_SB_Result.shp
3：零星地物 LXDW_SB_Result.shp
4：地類界線 DLJX_SB_Result.shp
5：行政區 XZQ_SB_Result.shp
6：行政區界線 XZQJX_SB_Result.shp
7：基本農田 JBNTBHTB.shp
1：以XZQ.shp + 6位區縣代碼（或者4位地市級代碼）內容，產生一個授權文件的方式許可軟件執行。可遠程電子郵件授權、也可現場直接授權。
2：軟件作者不接觸甲方數據，甲乙雙方僅僅需要授權操作。縮編過程由數據生產者自行控制。
3：處理程序和處理規則做了加密處理。處理規則由軟件作者定制。
1：歷時3年整，研發人員從事國土資源開發15余年，從始至終堅持以實現“全自動”縮編為努力目標。
2：經歷多個地區的部門、公司、個人的參與和奉獻。輾轉重慶、成都、武漢、北京、天津、江西、沈陽、廣州等地調研和開發。
3：目前已經通過60多個測區數據的縮編檢測。含江蘇、海南、四川、西藏、河南、河北、湖北、東北、雲南等的各種地貌類型的數據。可處理江蘇（廣東等地）1:5000路網/水網密集型數據。
4：以FME和ArcGIS等國際一流平台算法為基礎二次開發；支持國產主流GIS數據格式(MapGIS等輸入和輸出)。底層算法先進、處理過程可靠、控制手段多樣、展現層次豐富。
算法舉例：狹長面的識別、中心軸線化，
並排除形態不符的狹長面要素

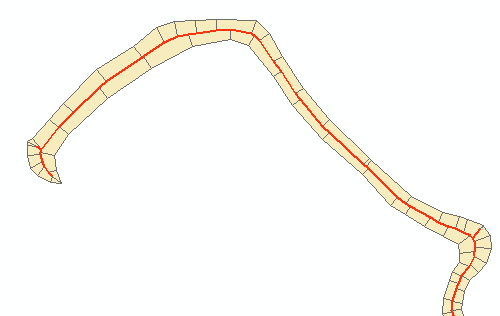

算法舉例：狹長面轉中心線、面被粉碎
（為吞並和消除做准備）

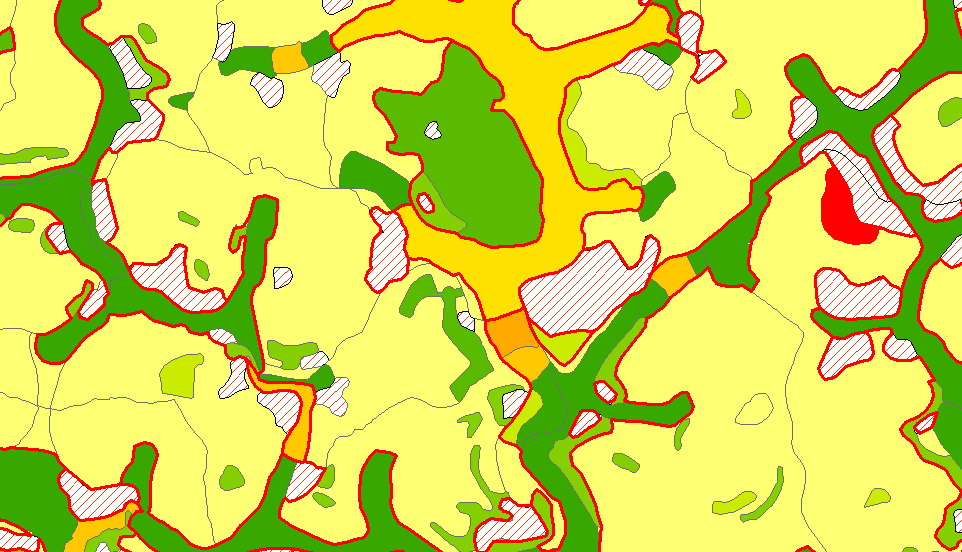

算法舉例：以面積大小、地類編碼為分組規則的碎面吞並，紅色粗線為綜合後的邊界，細線為以前的邊界（顏色並非二調規定的配色體系，僅示意性說明）

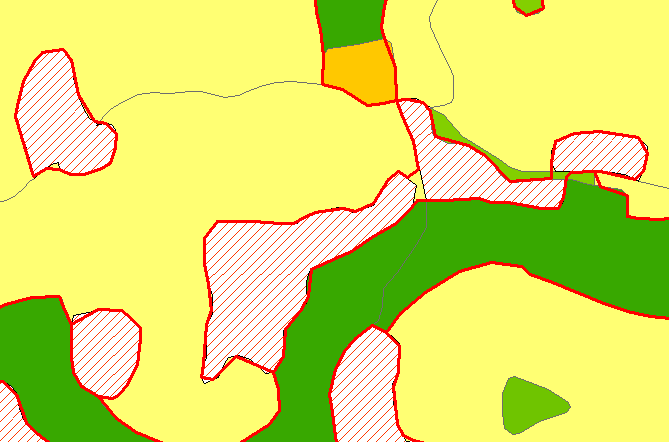

算法舉例：居民點散列的融合
（畫面展示了3個臨近散列面的合並）

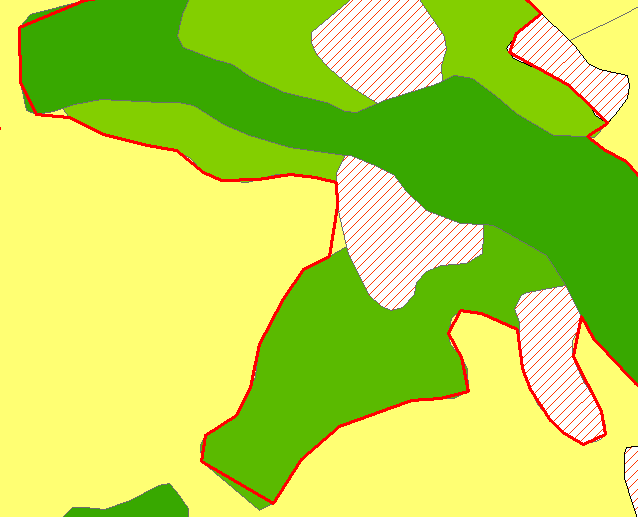

保質縮編算法舉例：
曲線節點的抽稀、小彎取直光順處理
（用於總體規劃修編效果比較理想）

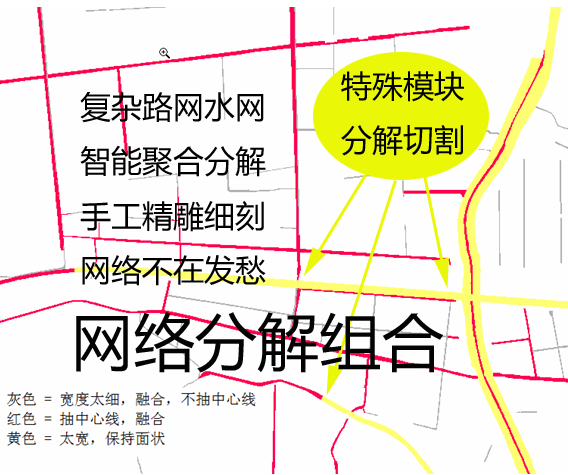

狹長地物中軸化預處理算法舉例：線狀地物分三級、構網、主次區分切割、屬性賦值取捨輔助工作
（用於處理密集路網/水網，如江蘇/廣東等地的1:5000原始數據縮編有特效）

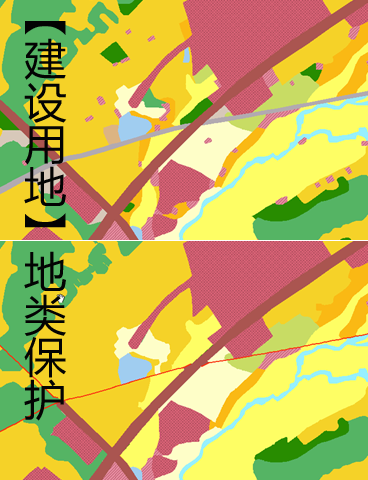

地類圖斑的下列地類是缺省的保護數值：
101,102,104,105,111,117,118,201,202
