1、 OPC服務介紹
西門子提供的最新軟件：Simatic Net PC-Software CD 2005為各種組態軟件的開發提供了一個統一的平台，它建立的PC站既為一些組態軟件，如：WinCC、Protol等提供了與PLC的通訊平台，也提供了一套編程接口，可使用高級語言編程通過Simatic Net訪問PLC數據。本文討論的主要就是這個編程接口,最新版的Simatic NET支持五種編程方式：
<1>、ActiveX控件
提供了一系列數據訪問控件，以便於向VB6這種語言使用控件的方式與PLC通訊。
<2>、OPC自動化
為VB6、Dephi等語言運用OLE 自動化的方式進行編程。
<3>、OPC用戶接口
這是專門為VC++提供的一種高效編程方式，其靈活程度與執行效率比前面的兩種方式均要高得多。
<4>、針對微軟的.NET平台的OPC用戶接口
這也是一種非常靈活的編程接口，不過它針對的是.NET平台，其提供了大量的.NET類庫，以便於像VC#、VB.NET等高級語言編程。本文將詳細的介紹該接口。
<5>、OPL XML接口
顧名思義，主要是針對XML編程的。
對於<2>、<3>、<4>編程方式，他們各自又可以分為同步訪問方式和異步訪問方式。按西門子的文檔解釋：同步通訊指的是當一個客戶在訪問服務器時，其他客戶的訪問必須等待，直到服務器處理完該客戶的請求，才能繼續進行下一個服務，異步訪問與之正好相反，本文主要講的是同步編程篇，異步篇以後再提供。
2、 配置OPC服務器
要進行編程，必須先配置服務器。本文以Prfibus DP網絡為例，介紹PC站的配置。其內容主要來自西門子文檔。
需要的軟件：
Step7 V5.3
Simatic Net PC-Software CD 2005
需要的硬件：
至少為CP5611或以上級別，筆記本可以為CP5511,帶DP口的S7-300 PLC(若使用Simatic NET的仿真功能可以不需要這些硬件，後面會介紹到)
<1>、組態一個S7站，配置Profibus DP網絡，其DP地址設為3，並下載到PLC,然後把網線由MPI口轉到DP口。S7站的配置這裡就不介紹了。

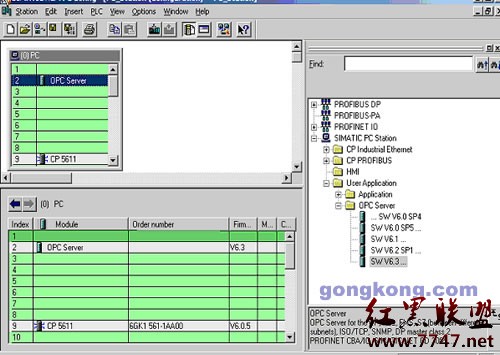

<2>、在 Step7 V5.3中建立一個新工程，插入一個PC站，並把該PC站的名字改成與你的計算機名字相同。打開該PC站的硬件組態界面。插入OPC服務器和連接卡CP5611(或者CP5511),他們在PC槽中處的位置可以任意，如下圖：
注：在插入CP5611時，應該選擇與組態S7站一樣的Profibus網絡，並將網絡地址設為2，一定不要與PLC的地址沖突。
然後點擊下面工具條標為紅色的按鈕：

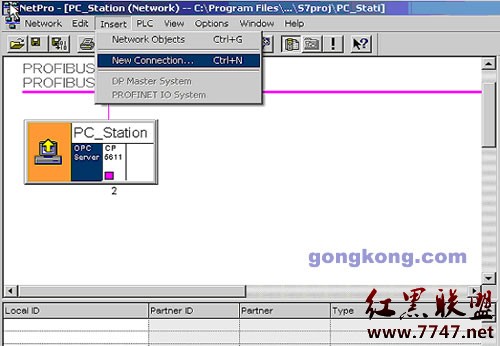

選中”OPC Server”，然後插入一個新的連接，如下圖：

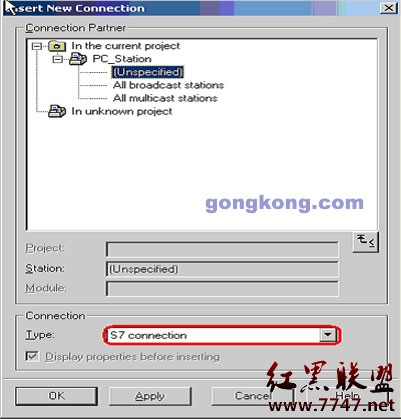

在彈出的對話框中選擇連接類型為S7 Connection,如下圖：

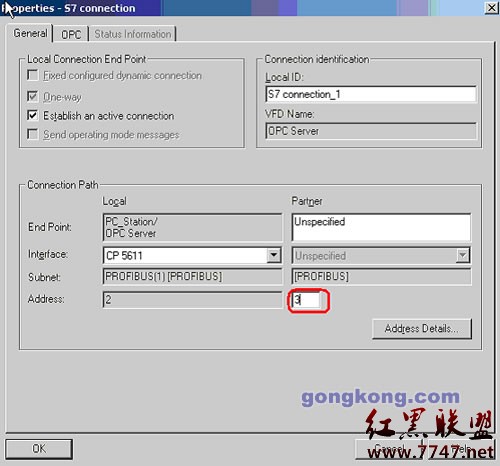

在OK後，然後在新對話框的紅色標志位置輸入3，表示PLC的地址，如下圖：

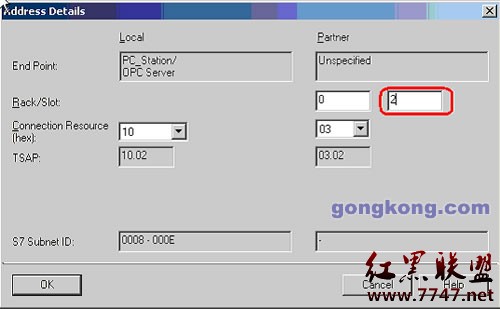

並選擇Address Details…,設置CPU的槽號為2，如下圖：
OK後，然後編譯並保存。
<3>、然後建立OPC服務器，有兩種方式，本文介紹較簡單的一種。
打開，Simatic Net中的Station Configurator，一般安裝後，他會自動啟動，並點擊Import Station…按鈕，找到你剛才在Step 7中建立PC站時創建的
XDBs文件夾下的XDB文件，然後導入成功。
<4>、可以使用Simatic Net中的OPC Scout，並選擇Simatic NET服務，然後在它下面創建組，然後在組下創建變量，這樣可以監控PLC數據，VC#編程不需要使用該程序，但熟悉使用OPC Scout有利於了解Simatic Net中的編程結構。

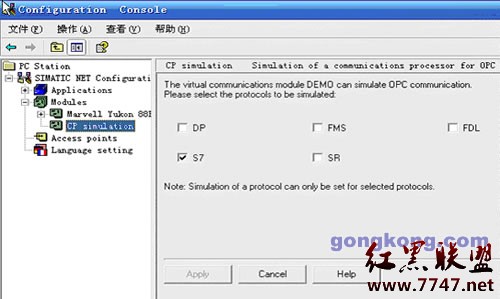

說明：打開Simatic Net中的Configuration Console，選中S7進行如下的配置後，可以不需要PLC、CP5611等並可以模擬，如下圖：
上面的所有步驟，均可在Configuration Console下，PC Station的根樹下，選擇相應的幫助文檔得到。
3、 OPC編程
<1>、西門子的變量結構如下：
----------------------服務器------------------------------
/ OPC.SimaticNet OPCServer.Wincc .... (一系列類型的服務器）
/ Group1 Group2 Group3 ...(把更新時間一致的變量統一為一個組)
/ Item1 Item2 ... (變量：I、Q、M、DB等，指向網絡中某個PC站OPC Server服務的某個連接）
-----------------------------------------------------------------------------------------------------------------
第一層是不同種類的服務器，如：OPC.SimaticNET類型，OPC.SimaticNET.DP類型，OPCServer.WinCC等一系列類型，這裡選擇OPC.SimaticNET類型。
第二層是Group,一個服務器下可以有多個組，可以把組理解為掃描周期相同的一系列變量的集合。在開發組態界面時，可以把一個界面中的所有變量統一到一個組中。
第三層是Item，項是指向網絡中某個PC站OPC Server服務的某個連接的一系列變量，如：I、Q、M、DB等
<2>、項的命名
項即Item,在S7連接中針對的直接是PLC中的變量，因此它的命名很重要：
格式：
其中的protocolID表示連接類型，在上面的組態PC站時可以選擇，這裡應該與它一致，類型有9種，最常用的為S7，即S7連接，其他類型請參看文檔。
Connectionname：顧名思義，即在上面的組態PC站時產生的連接名，如果使用仿真功能，連接名為DEMO Variablename:變量名有一系列規則，這裡舉例說明，讀者也可以使用OPC Scout創建變量，學習程序是如何生成變量名的。
S7:[DEMO]MB1 ：表示連接類型為S7,連接名為DEMO（這裡為仿真），變量為MB1
S7:[DEMO]QB0,3: 表示為從QB0開始的三個連續變量。
S7:[DEMO]DB10,X4.6 ：表示DB10的DBX4.6。
<3>、添加引用
在VC#開發環境中添加對OpcRcw.Da庫的引用引用，該庫屬於.NET庫，不屬於COM庫，西門子雖然編寫了類庫，以提供對.NET平台的支持，但這些類庫仍然難於編程，
裡面包含了大量的在托管和非托管區傳輸數據，因此我們需要在它的基礎上再開發一個類庫，以簡化以後的編程，首先在類的開頭使用命名空間：
using System.Runtime.InteropServices;
using OpcRcw.Da;
using System.Collections;
<4>、編程
1、 在類的開頭部分生名變量
private string serverType="";
private IOPCServer pIOPCServer; // OPC server接口
private Object pobjGroup1; // Pointer to group object
private int nSvrGroupID; // server group handle for the added group
private System.Collections.Hashtable groupsID=new Hashtable(11); //用於記錄組名和組ID號
private System.Collections.Hashtable hitemsID=new Hashtable(17); //用於記錄項名和項ID號
private Guid iidRequiredInterface;
private int hClientGroup = 0; //客戶組號
private int hClientItem=0; //Item號
2、 創建服務器，編寫Open()方法
///
/// 創建一個OPC Server接口
///
///
///
public bool Open(out string error)
{
error="";bool success=true;
Type svrComponenttyp ;
//獲取 OPC Server COM 接口
iidRequiredInterface = typeof(IOPCItemMgt).GUID;
svrComponenttyp = System.Type.GetTypeFromProgID(serverType);
t
