C#進行Visio二次開發之知識點考核試題



本次准備的培訓，除了全面介紹Visio的相關知識和概念，還以實戰開發的方式加深Visio二次開發的知識掌握，另外還通過試題來考核各個學生的掌握情況，本文主要是介紹我根據自己一直以來的Visio開發經驗所得，准備的Visio二次開發試題，並提供相應的解答分析，希望大家批評指正，一起溝通交流。

雖然Visio已經在各行各業應用的很廣，不過這兩年來關注的博客文章，Visio二次開發方面的文章除了我零星寫的一些，其他同行基本上沒有文章涉及（可能是沒有時間寫這方面經驗），雖然目前已經很少從項目上去升華、研究Visio二次開發方面的工作（除非又有一些特殊的項目合作需要）。因此，如果這方面我自己有一些新的心得或者資料，我是很樂意和大家一起分享。



一）判斷題（每題5分，共20題，總分100分）



1）部署Visio二次開發的應用程序不需要安裝Office Visio。    答案：錯，開發、部署都需要。



2）Visio的“以開發人員模式運行”模式，能幫助我們查看更多、更細的Visio圖元的信息。      答案： 對。



3）形狀數據窗口顯示的字段信息，是Visio圖元內部固定的數據，不能通過代碼進行更改。      答案：錯，可以通過代碼修改，增加、修改、刪除均可。



4）通過宏錄制功能，可以查看某個功能的具體實現代碼，也能實現對圖元（Shape對象）等對象屬性的調試跟蹤。       答案：對。



5）可以通過Visio來實現模具的繪制，修改，調整其內部相應的控制內容，但模具顯示的圖標不可修改。      答案：錯，圖標也一樣可以修改。



6）Visio Drawing Control控件是一個COM控件，該控件除了提供界面顯示Visio文檔外，也提供了Visio二次開發中涉及到的Window、Document、Shape、Page、Selection等對象的事件處理。      答案：對。



7）Visio文檔裡面保存到Shape Data屬性數據的時候，數值型、字符型的值保存均要再前後加雙引號。      答案：錯，數值型是不需要加雙引號的。



8）Visio二次開發，可以通過代碼實現形狀數據窗口、模具文件窗口、掃視和縮放等窗口的可見性進行控制，但不能通過代碼調用Visio控件裡面的界面組件對象（如CommandBar等UI組件對象）。       答案：錯，均可以。



9）Visio除了可以在Winform中通過控件實現對文檔的編輯外，也可以通過安裝Visio Viewer工具，實現Visio文檔基於Web方式的修改編輯。      答案：錯，Web方式只能查看，無法實現修改。



10) Visio Drawing Control控件，有一個重要的SRC屬性是用來打開或者關閉當前文檔，如果開始為該屬性指定特定的文件路徑後，再次設置SRC為空，那麼控件顯示的文檔就會變為空白文檔。       答案：錯，SRC只是關閉對引用文件的操作，不會影響文檔的顯示，還是顯示原來的文檔。



11）模具文件屬性的修改，必須先以讀寫方式打開模具文檔，才能進行相關的操作。       答案：對。



12）Visio文檔通過SRC打開指定文件後，如果要重新關聯到不同的文件上去，需要通過Marshal.ReleaseComObject方法來釋放已有的對象，如果是新建一個Visio文檔，則不需要這樣操作。   答案：錯，均需要釋放對象。



13）Visio開發的Winform程序，可以使用兩種方式實現右鍵菜單：一種是通過捕捉Visio控件的MouseUpEvent事件，一種是通過RUNADDONWARGS函數來實現。兩種方式效果一樣，都帶有Visio常用的復制、粘貼、格式、數據等基本的菜單項目。      答案：錯，第一種沒有其他菜單。



14）屬性數據的下拉列表分為：固定列表、可變列表。兩者區別前者不可以通過代碼增加列表項目，後者可以增加；但兩者都可以既從列表中選擇數據，也可以輸入新的內容。      答案：錯誤，他們都可以通過代碼增加列表項目，只是後者可以選擇已有的，也可以輸入其他內容。



15）Visio文檔提供打印當前頁、當前視圖、分頁打印等操作，同時也支持打印選定區域。     答案：對。



16）如果修改了模具的Master對象的形狀數據定義，如增加一個屬性字段，那麼圖紙對應的Master和Shape也能自動實現更新。      答案：錯，更新模具形狀屬性後，需要手動更新圖紙的信息。



17）通過代碼操作，除了可以修改Shape對象的值外，還可以實現Shape對象的文本內容、字體大小、線條粗細、顯示顏色等屬性的修改。   對。



18）Visio文檔有且只有一個模具模板（Master對象），一個模具對象在文檔中可有多個圖元（Shape對象）。      答案：對。



19）一個形狀文件包含一系列的模具組合，如開關模具組、跨越模具組。       答案：對。



20）Visio文檔可以保存為XML格式文件，通過這個文件可以看到各種Visio對象之間的組織關系。       答案：對。





二）實戰開發題（每題50分，共1題，總分50分）



例子要求：

1、打開指定的Visio及模具文件，可以保存Visio文件，導出Visio為CAD。

2、選擇打開不同的Visio文件，實現對象釋放及重新加載。 3、模仿EnventSink.cs代碼實現事件的偵聽及處理操作。 4、為頁面添加一個右鍵菜單【測試】，單擊測試彈出對話框顯示頁面數量、當前頁面名稱、Shape數量。

5、可以打開、隱藏模具文件窗口。



答案：

打開相關的Visio文件，並在圖紙上右鍵，顯示右鍵菜單【測試】

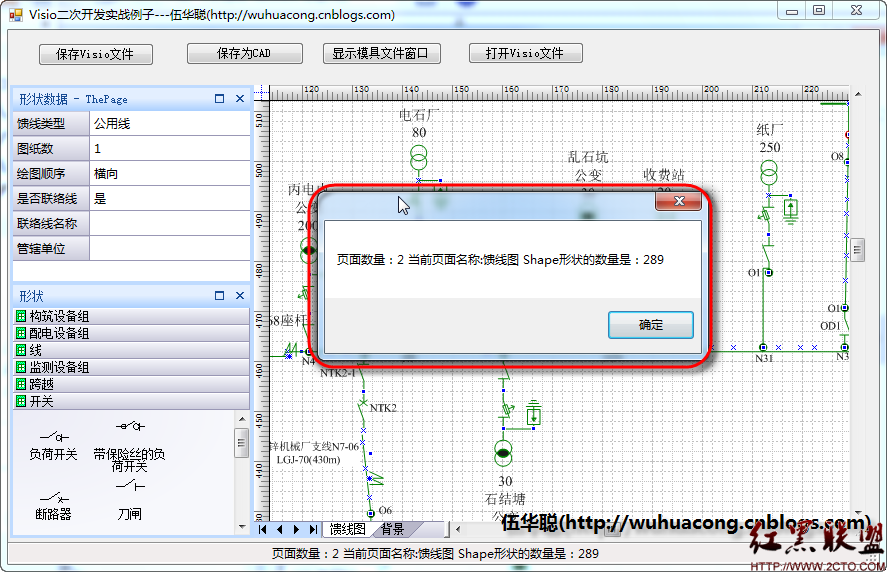

響應菜單操作後，界面彈出對話框，提示相關的信息，如下圖。

例子關鍵的代碼如下所示：

       private void btnOpen_Click(object sender, EventArgs e)
        {
            OpenFileDialog dlg = new OpenFileDialog();
            dlg.Filter = "Visio文件(*.vsd)|*.vsd|所有文件(*.*)|*.*";
            dlg.FilterIndex = 1;
            if (dlg.ShowDialog() == DialogResult.OK)
            {
                OpenVisio(dlg.FileName);
            }
        }

        private void OpenVisio(string fileName)
        {
            VisioUtility.CloseAllStencileDocument(VisApplication);

            Marshal.ReleaseComObject(VisApplication);
            Marshal.ReleaseComObject(VisDocument.EventList);
            Marshal.ReleaseComObject(VisDocument);
            Marshal.ReleaseComObject(VisWindow);
            GC.Collect();

            Thread.Sleep(100);

            this.axDrawingControl1.Src = fileName;
            this.axDrawingControl1.Src = "";

            InitEventSink(VisApplication, VisDocument);
            this.axDrawingControl1.Document.Saved = true;

            List<string> filePaths = GetFilePaths(gStencileFileBasePath);
            foreach (string stencil in filePaths)
            {
                VisioUtility.OpenStencilRead(VisApplication.Documents, stencil);
            }

            AddContextMenu();
        }

        private void AddContextMenu()
        {
            Visio.Page page = VisioUtility.GetPage(VisDocument, "饋線圖");
            bool isEnable = true;
            if (page != null)
            {
                //清除所有相關的菜單事件
                page.PageSheet.DeleteSection((short)VisSectionIndices.visSectionAction);

                //加入新的菜單
                VisioUtility.AddRightMouseAction(page.PageSheet,
                    "\"測試\"",
                    "RUNADDONWARGS(\"QUEUEMARKEREVENT\", \"/Drawing=測試\")",
                    isEnable, true, false, false, true, true);
            }
        }


下面提供本次例子的源碼，希望對大家學習研究有所幫助：Visio二次開發實戰例子Demo（源碼）









主要研究技術：代碼生成工具、Visio二次開發、送水管理軟件等共享軟件開發



  轉載請注明出處：

撰寫人：伍華聰  http://www.iqidi.com
