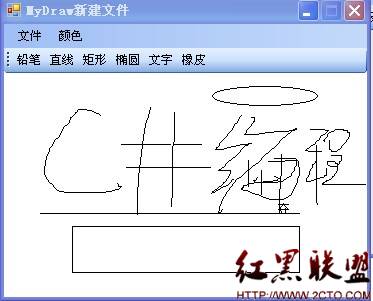

通過本實例了解如何在窗體上繪制各種圖形，如矩形、橢圓、線條、文字等。運行效果如下：
實現過程：
（1） 新建窗體應用程序
（2） 添加一個MenuScrip控件；添加一個ToolScrip控件。
在ToolScrip控件中對每個單元，要將DisplayStyle屬性改為Text
（3）程序代碼。
1、新建菜單事件主要用白色清除窗體的背景，從而實現“文件新建”功能
[csharp]
private void 新建ToolStripMenuItem_Click(object sender, EventArgs e)
{
Graphics g = this.CreateGraphics();
g.Clear(backColor);
toolStrip1.Enabled = true;
//創建一個Bitmap
theImage = new Bitmap(this.ClientRectangle.Width, this.ClientRectangle.Height);
editFileName = "新建文件";
//修改窗口標題
this.Text = "MyDraw\t" + editFileName;
ig = Graphics.FromImage(theImage);
ig.Clear(backColor);
}
2、打開事件用於打開“打開文件”對話框，並選擇相應的圖片，將圖片繪制到窗體上.
[csharp]
private void 打開ToolStripMenuItem_Click(object sender, EventArgs e)
{
openFileDialog1.Multiselect = false;
if (openFileDialog1.ShowDialog() == DialogResult.OK)
{
//修改窗口標題
this.Text = "MyDraw\t" + openFileDialog1.FileName;
editFileName = openFileDialog1.FileName;
theImage = Image.FromFile(openFileDialog1.FileName);
Graphics g = this.CreateGraphics();
g.DrawImage(theImage, this.ClientRectangle);
ig = Graphics.FromImage(theImage);
ig.DrawImage(theImage, this.ClientRectangle);
//ToolBar可以使用了
toolStrip1.Enabled = true;
}
}
（3） 保存菜單項的Click事件用於將窗體背景保存為BMP格式的圖片
[csharp]
private void 保存ToolStripMenuItem_Click(object sender, EventArgs e)
{
saveFileDialog1.Filter = "圖像(*.bmp)|*.bmp";
saveFileDialog1.FileName = editFileName;
if (saveFileDialog1.ShowDialog() == DialogResult.OK)
{
theImage.Save(saveFileDialog1.FileName, ImageFormat.Bmp);
this.Text = "MyDraw\t" + saveFileDialog1.FileName;
editFileName = saveFileDialog1.FileName;
}
}
（4） 在Paint事件中將Image中保存的圖像，繪制出來
[csharp]
private void Form1_Paint(object sender, PaintEventArgs e)
{
//將Image中保存的圖像，繪制出來
Graphics g = this.CreateGraphics();
if (theImage != null)
{
g.Clear(Color.White);
g.DrawImage(theImage, this.ClientRectangle);
}
}
（5）添加Frm_Text.cs文字輸入框。

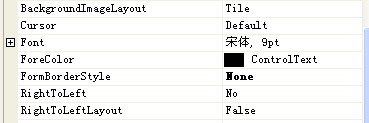

添加一個Window窗體，取名為Frm_Text，然後對窗體的屬性修改：
把FormBorderStyle屬性改為 None;
把Modifiers的屬性改為 Public
（6） 在窗體的MouseDown事件中，如果當前繪制的是字符串，在鼠標的當前位置顯示文本框；如果繪制的是圖開，設置圖形的起始位置。
[cpp]
private void Frm_Main_MouseDown(object sender, MouseEventArgs e)
{
if (e.Button == MouseButtons.Left)
{
//如果選擇文字輸入，則打開strInput窗體
if (drawTool == drawTools.String)
{
Frm_Text inputBox = new Frm_Text();
inputBox.StartPosition = FormStartPosition.CenterParent;
if (inputBox.ShowDialog() == DialogResult.OK)
{
Graphics g = this.CreateGraphics();
Font theFont = this.Font;
g.DrawString(inputBox.textBox1.Text, theFont, new SolidBrush(foreColor), e.X, e.Y);
ig.DrawString(inputBox.textBox1.Text, theFont, new SolidBrush(foreColor), e.X, e.Y);
}
}
//如果開始繪制，則開始記錄鼠標位置
else if ((isDrawing = !isDrawing) == true)
{
startPoint = new Point(e.X, e.Y);
oldPoint = new Point(e.X, e.Y);
}
}
}
（7） 在窗體的MouseMove 事件中，根據鼠標移動的大小繪制指定的圖形.
[cpp]
private void Form1_MouseMove(object sender, MouseEventArgs e)
{
Graphics g;
g = this.CreateGraphics();
if (isDrawing)
{
switch (drawTool)
{
case drawTools.None:
break;
case drawTools.Pen:
//從上一個點到當前點繪制線段
g.DrawLine(new Pen(foreColor, 1), oldPoint, new Point(e.X, e.Y));
ig.DrawLine(new Pen(foreColor, 1), oldPoint, new Point(e.X, e.Y));
oldPoint.X = e.X;
oldPoint.Y = e.Y;
break;
case drawTools.Line:
//首先恢復此次操作之前的圖像，然後再添加Line
this.Frm_Main_Paint(this, new PaintEventArgs(this.CreateGraphics(), this.ClientRectangle));
g.DrawLine(new Pen(foreColor, 1), startPoint, new Point(e.X, e.Y));
break;
case drawTools.Ellipse:
//首先恢復此次操作之前的圖像，然後再添加Ellipse
this.Frm_Main_Paint(this, new PaintEventArgs(this.CreateGraphics(), this.ClientRectangle));
g.DrawEllipse(new Pen(foreColor, 1), startPoint.X, startPoint.Y, e.X - startPoint.X, e.Y - startPoint.Y);
break;
case drawTools.Rectangle:
//首先恢復此次操作之前的圖像，然後再添加Rectangle
this.Frm_Main_Paint(this, new PaintEventArgs(this.CreateGraphics(), this.ClientRectangle));
g.DrawRectangle(new Pen(foreColor, 1), startPoint.X, startPoint.Y, e.X - startPoint.X, e.Y - startPoint.Y);
break;
case drawTools.String:
break;
case drawTools.Rubber:
//用背景色繪制寬線段
g.DrawLine(new Pen(backColor, 20), oldPoint, new Point(e.X, e.Y));
ig.DrawLine(new Pen(backColor, 20), oldPoint, new Point(e.X, e.Y));
oldPoint.X = e.X;
oldPoint.Y = e.Y;
break;
}
}
}
（8） 在窗體的MouseUp事件中，根據用戶選擇的畫筆，繪制直線，橢圓或矩形等指定圖形。
[csharp]
private void Form1_MouseUp(object sender, MouseEventArgs e)
{
isDrawing = false;
switch (drawTool)
{
case drawTools.Line:
ig.DrawLine(new Pen(foreColor, 1), startPoint, new Point(e.X, e.Y));
break;
case drawTools.Ellipse:
ig.DrawEllipse(new Pen(foreColor, 1), startPoint.X, startPoint.Y, e.X - startPoint.X, e.Y - startPoint.Y);
break;
case drawTools.Rectangle:
ig.DrawRectangle(new Pen(foreColor, 1), startPoint.X, startPoint.Y, e.X - startPoint.X, e.Y - startPoint.Y);
break;
}
}
=============================================================================================================
這裡解釋為什麼在拉直線時線會跟著鼠標動，而用選擇畫筆時移動鼠標就會畫出線。
這裡有兩個Graphics:
（1） 真實的場景graphics. 它它上面畫出的畫面就是我個看到的畫面。
eg:
private void Form1_Paint(object sender, PaintEventArgs e)
{
//將Image中保存的圖像，繪制出來
Graphics g = this.CreateGraphics();
（2）做為臨時存儲用的Graphic.
它在新建的時候創建：
[csharp]
//創建一個Bitmap
theImage = new Bitmap(this.ClientRectangle.Width, this.ClientRectangle.Height);
editFileName = "新建文件";
//修改窗口標題
this.Text = "MyDraw\t" + editFileName;
ig = Graphics.FromImage(theImage);
ig.Clear(backColor);
顯示出來： 把theImage顯示出來就是把以前保存在ig裡的東西顯示出來了
[csharp]
private void Frm_Main_Paint(object sender, PaintEventArgs e)
{
//將Image中保存的圖像，繪制出來
Graphics g = this.CreateGraphics();
if (theImage != null)
{
g.Clear(Color.White);
g.DrawImage(theImage, this.ClientRectangle);
}
}
在Form1_MouseMove裡
如果是畫筆，那麼把圖像保存到了兩個graphic中，這樣我們可以看到移動的畫，最後也將顯示所有畫。
如果直線或矩形，那麼只先畫到第一個graphics裡，在鼠標放開時才畫到第二個graphic裡。
摘自 chenyujing1234的專欄
