問題描述:
使用C#中ZedGrap控件繪制圖表曲線圖

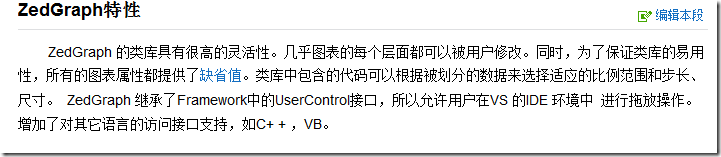

ZedGrap 介紹說明:
安裝ZedGrap控件
ZedGraph控件dll文件:
添加ZedGraph控件,首先在新建立的C#圖像工程中,添加ZedGrap.dll文件
注:

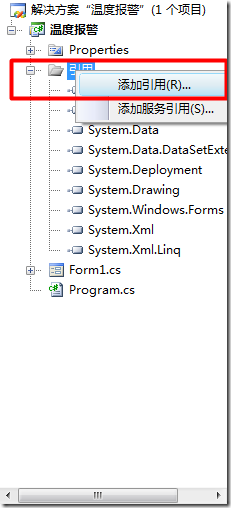

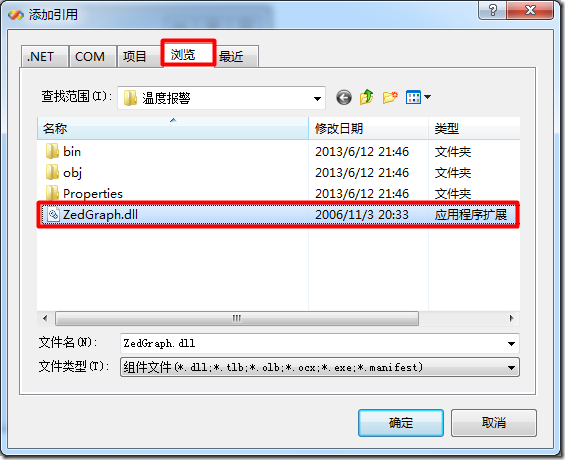

在工程項目中的引用中,單擊右鍵,選擇添加引用,出現的“添加引用”對話框中,選擇浏覽添加ZedGraph.dll文件
注:

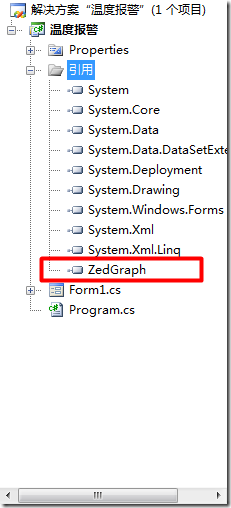

添加成功的ZedGraph.dll文件,會出現在引用中
注:

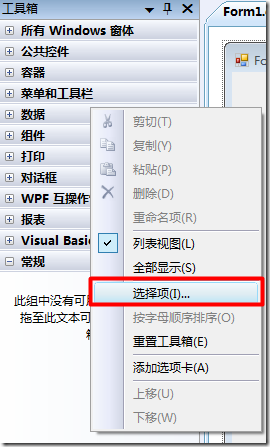

如上圖所示,在工具箱中的空白處,單擊右鍵,出現的菜單中選擇 “選擇項” ,出現選擇工具箱項的窗口
注:

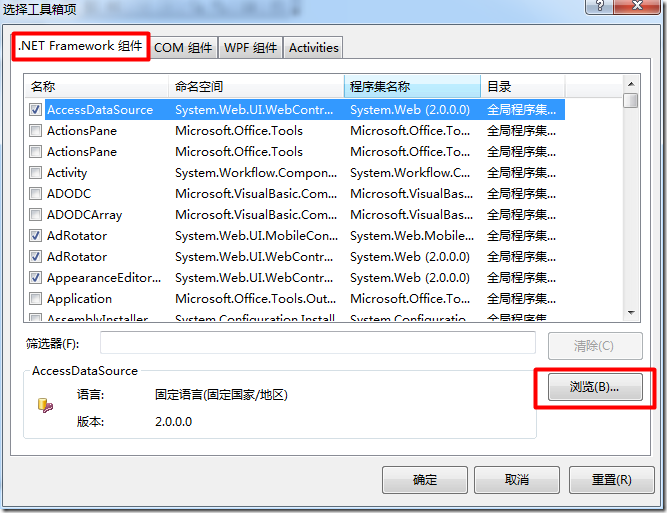

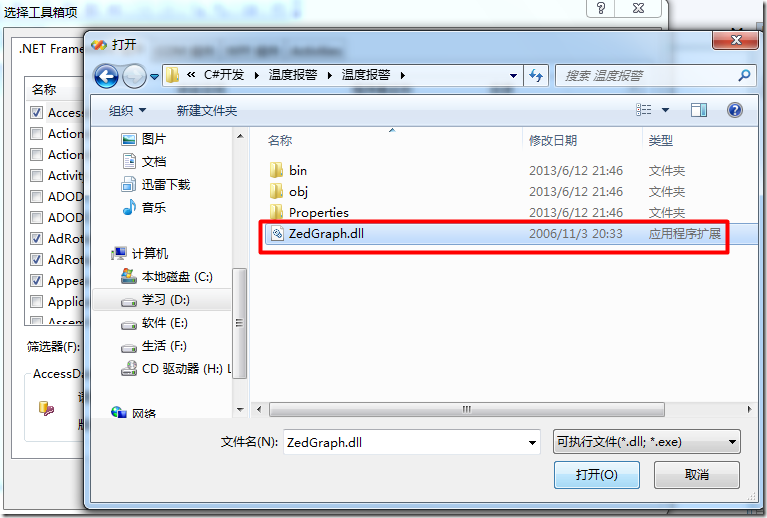

如上圖所示,出現的選擇工具箱窗口,單擊浏覽,找到剛才添加的ZedGraph.dll文件
注:
如上圖所示,添加ZedGraph.dll
注:

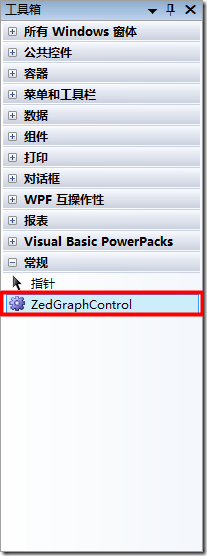

成功添加ZedGraph.dll文件之後,會看到 工具箱 中出現了 ZedGraphControl 控件,現在可以正常使用ZedGrapControl控件了,和普通的空間類似
(1)使用ZedGraphControl控件

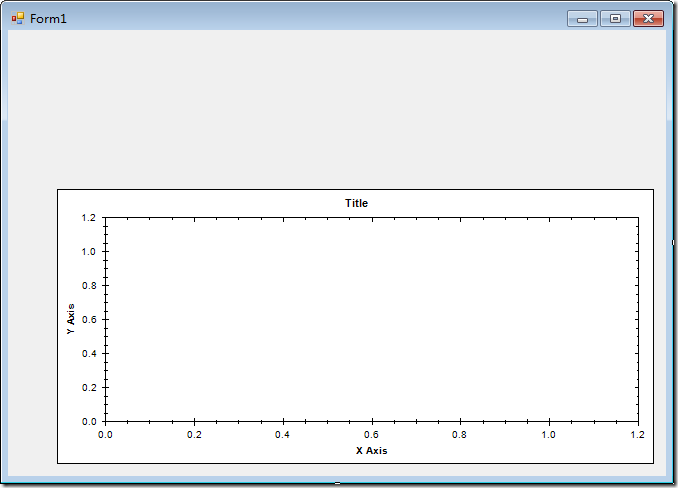

在工具箱中拖動 ZedGrapControl控件
(2)設置ZedGrapControl控件的基本信息
注:
上述是ZedGrap中常用的類和變量,GraphPane、PointPairList
注:
ZedGrapControl空間的GraphPane返回的是一個GraphPane對象,PointPairList是圖表中點的容器
注:

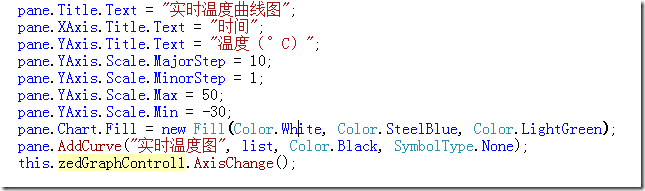

如上代碼指出了,對於ZedGraph的設置,包括圖表的標題,橫坐標名稱,縱坐標名稱,Y軸的步長,X軸的步長,Y軸的最大坐標值,最小坐標值,坐標軸的填充顯色,設置坐標中曲線的顏色,以及名稱
(3)ZedGraph中添加坐標點
注:

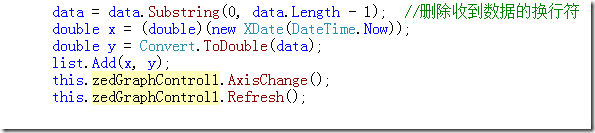

如上代碼,向ZedGraph中添加了坐標點,注意在添加完坐標之後,需要重畫坐標軸
(4)參考資料:
