C#進行Visio二次開發之電氣線路停電分析邏輯

停電分析，顧名思義，是對圖紙進行停電的邏輯分析。在電氣化線路中，一條線路是從一個電源出來，連接著很多很多的設備的，進行停電分析，有兩個重要的作用：一是看圖紙上的Shape元件是否連接正常，二是看哪些設備有電無電。通過給有電的設備一種顏色（如綠色），無電的設備一種顏色（如紅色），那麼就可以很明顯地看到通電的不同變化。

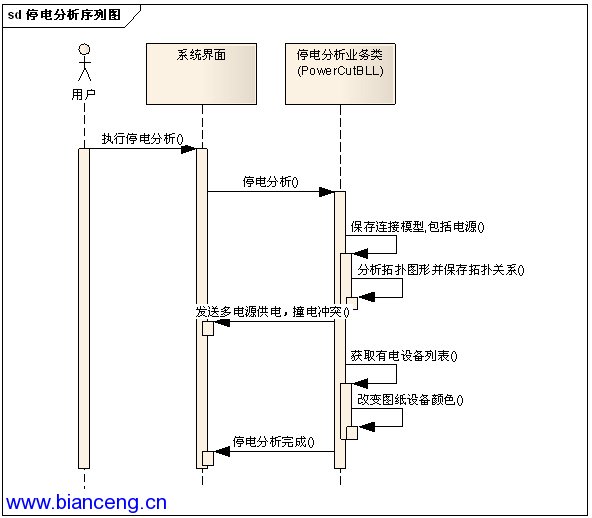

對一張Visio繪制的電氣線路圖，我們如何進行停電分析呢？下面我們看看相關的序列邏輯先。

在上面的序列圖中，主要實現了這樣的思路：

停電分析是通過保存設備相關連接信息到數據庫，以電源（如飛達）為起點，對設備信息進行線路的拓撲分析，把分析保存到數據庫中，然後獲得拓撲模型中有電的設備，對圖紙的設備顏色進行更新（有電為綠色，無電為紅色），如果撞電，則恢復所選開關的顏色。

由於以上的關系表，只是對一個飛達進行了線損模型分析，因此只會存在一個-1即飛達的情況，其他ID都是和該飛達相關聯的下游設備ID；如果我們找到每一個的設備ID和其父ID（上游設備ID）即滿足要求。

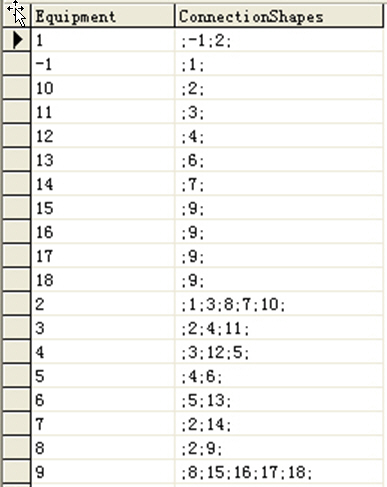

Equipment為設備的ID，ConnectionShapes為關聯的設備ID集合

1、先在ConnectionShapes尋找有-1的Equipment

得到下列模型：

ID PID 1 -1

2、下面再找1下游設備；在關系表中尋找Equipment=1的ConnectionShapes有那些關聯設備，發現有-1，2；-1是1的上游設備，不能使用，因此剩下2，得到如下表。

ID PID 1 -1 2 1

3、繼續找2的下游設備；發現2有1、3、8、7、10和其關聯，1是2的上游設備，不能使用，剩下的列出來。

ID PID 1 -1 2 1 3 2 8 2 7 2 10 2

4、依次對3、8、7、10進行分析，得到以下數據，下面先對3下游設備進行分析

ID PID 1 -1 2 1 3 2 8 2 7 2 10 2 4 3 11 3

繼續對4、11進行分析，先對11進行分析，發現11只有3相連，3為上游設備，結束；

再對4進行分析，如下。

ID PID 1 -1 2 1 3 2 8 2 7 2 10 2 4 3 11 3 5 4 12 4

繼續對5、和12進行分析，先對12進行分析，發現12只有4相連，4為上游設備，結束；對5進行分析，如下。

ID PID 1 -1 2 1 3 2 8 2 7 2 10 2 4 3 11 3 5 4 12 4 6 5

繼續對6進行分析，有13相連；繼續分析13下游設備沒有，結束，得到如下。

ID PID 1 -1 2 1 3 2 8 2 7 2 10 2 4 3 11 3 5 4 12 4 6 5 13 6

5、繼續第上面步驟的分析，上面說到2下游設備有3、8、7、10，還有8、7、10沒有分析，對8下游設備繼續分析。

ID PID 1 -1 2 1 3 2 8 2 7 2 10 2 4 3 11 3 5 4 12 4 6 5 13 6 9 8

對9繼續分析

ID PID 1 -1 2 1 3 2 8 2 7 2 10 2 4 3 11 3 5 4 12 4 6 5 13 6 9 8 15 9 16 9 17 9 18 9

繼續分析15、16、17、18發現沒有下游設備，結束。

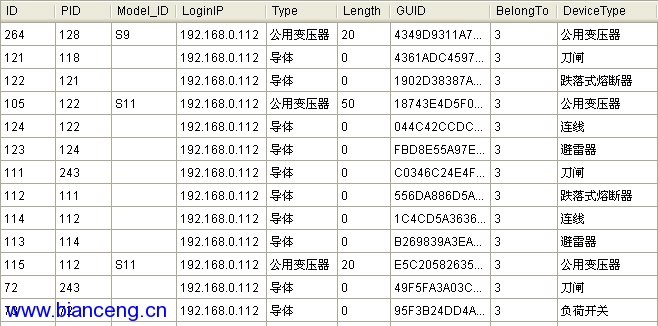

根據上面的分析結果，我們就可以得到線路的拓撲樹狀圖，即一個倒立的樹，分析的存儲結果為下圖所示。

其中關鍵的ID、PID是用來在樹之間漫游的，LoginIP用來區分不同用戶的分析結果，BelongTo在多個電源通電的時候，區分不同的電源（即構造幾顆倒立的樹），其他信息用作輔助。注意：斷開的開關，看成是樹的分支終點。構造模型的時候不會記錄該開關設備的信息，分析的時候會自動斷層。

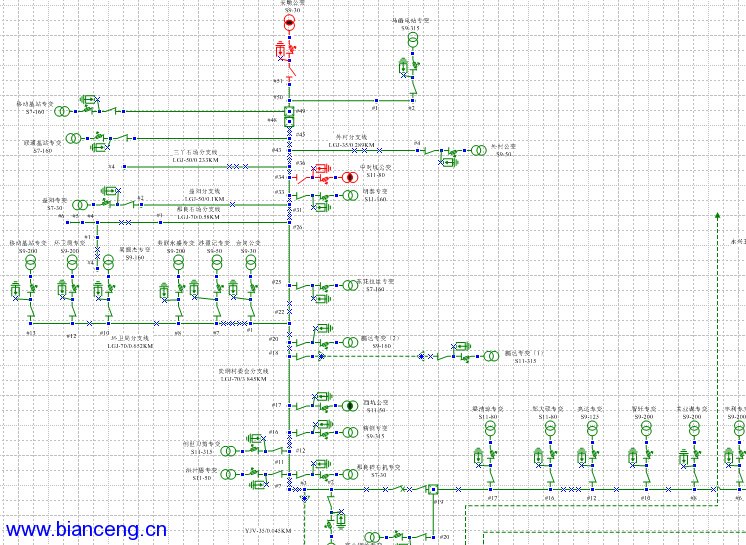

最後附上分析的結果，紅的紅，綠的綠，多好看，哈哈
