寫C#進行Visio二次開發的系列文章有很多篇了，都是寫一些經驗總結和技術知識的分享，本文繼續來探討這方面開發的一些心得，主要介紹下WinForm界面的設計和Visio軟件的架構設計。先看看我花了N個月的業余時間完成的軟件概貌，然後大家一起討論下相關的技術知識。

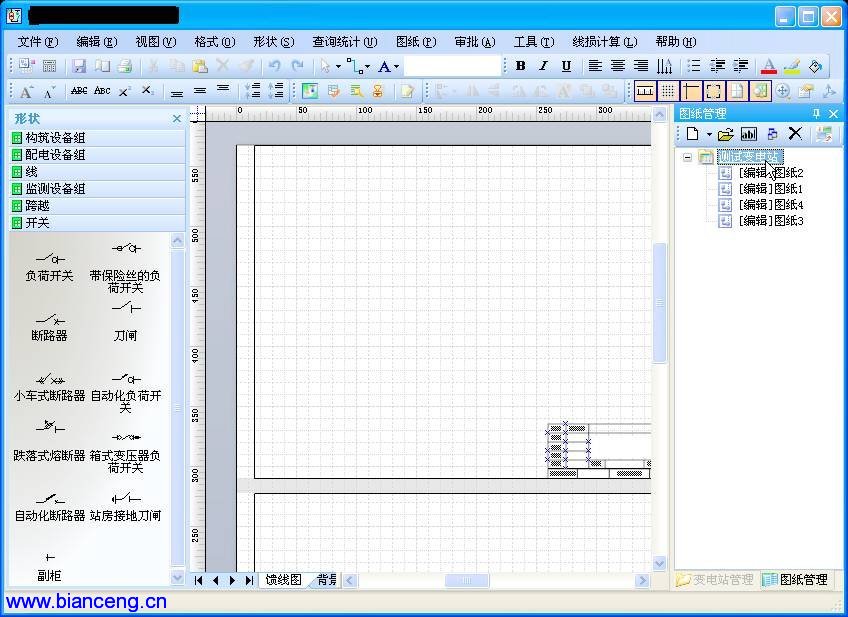

軟件界面主要有菜單區、工具條區、圖紙內容區、右邊的管理區、狀態條區等等，主要注意的是采用了ToolStripPanel來進行布局，然後並使用了有名的WeifenLuo.WinFormsUI.Docking.dll控件對圖紙內容區、右邊的管理區進行控制。其他就是細致的修改了：如為按鈕、菜單添加圖片，調整樣式等。 Visio的SDK提供了很多基本的操作功能，如下面所示的這些功能，主要都是通過調用其內部函數實現的。
其中文件中的另存為和導出AutoCad的操作是通過下面代碼完成的。
SaveFileDialog dlg = new SaveFileDialog();
dlg.FileName = Portal.gc.gVisioImage.VisioName;
dlg.Filter = "Visio文件(*.vsd)|*.vsd|所有文件(*.*)|*.*";
dlg.FilterIndex = 1;
if (dlg.ShowDialog() == DialogResult.OK)
{ if (dlg.FileName.Trim() != string.Empty)
{ if (File.Exists(dlg.FileName))
{ File.Copy(Portal.gc.gVisioTemplateFilePath, dlg.FileName, true);
} else
{ File.Copy(Portal.gc.gVisioTemplateFilePath, dlg.FileName);
}
}
}
SaveFileDialog dlg = new SaveFileDialog();
dlg.FileName = "";
dlg.Filter = "AutoCAD 繪圖 (*.dwg)|*.dwg|所有文件(*.*)|*.*";
dlg.FilterIndex = 1;
if (dlg.ShowDialog() == DialogResult.OK)
{ if (dlg.FileName.Trim() != string.Empty)
{ VisApplication.ActivePage.Export(dlg.FileName);
}
}

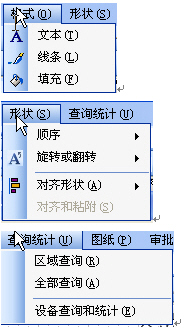

其中的視圖中有很多Visio的視圖窗口需要控制，如形狀窗口、自定義屬性窗口、掃視縮放窗口、大小位置窗口、其他還有如標尺、網格等顯示設置需要控制。這些都是通過調用Application.DoCmd((short)commandID);函數實現的，只要傳入了相應的命令ID，那麼就達到了控制顯示的功能。如自定義屬性窗口為VisUICmds.visCmdCustProp，形狀窗口為VisUICmds.visCmdShapesWindow，標尺為VisUICmds.visCmdViewRulers，網格為VisUICmds.visCmdViewGrid，這些屬性都是可以在SDK中查找到的。 縮放圖紙操作，請參考我的一篇文章：C#進行Visio二次開發之圖紙縮放操作的實現裡面有具體的實現過程。

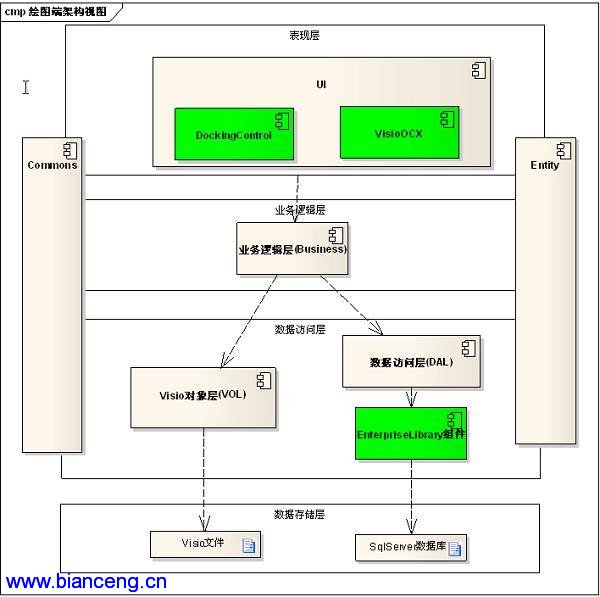

以上的格式和形狀菜單項中的操作也是通過Application.DoCmd((short)commandID);函數實現的，只要查詢到相應的命令ID即可進行調用，你花點時間看看VisUICmds枚舉下都有那些命令ID可以調用就可以了。以上圖片中關於右鍵菜單的操作，請參考我前面寫的一篇文章C#進行Visio二次開發之自定義右鍵菜單 再來說說軟件的架構設計吧。整個UI層主要應用了前面介紹過的WeifenLuo.WinFormsUI.Docking.dll的控件（即圖中的DockingControl組件），還有就是Visio Drawing Control的OCX控件了（圖中的VisioOCX組件）。兩邊是各個層中用到的通用類（Commons）和實體類（Entity）。
Visio的二次開發，除了需要操作Visio的文件（包含多個模具文件，Viso文檔）還有就是也需要和數據庫打交道（沒有數據庫的程序會遜色很多的）。為了較好區分和協調他們的訪問，我設定了一個訪問邊界：訪問數據庫的層不會訪問Visio文件對象，訪問Visio文件對象的不會去訪問數據庫，它們統一由業務層（Business）調配，各層之間分享Entity層的信息即可。數據庫的底層訪問通過利用Enterprise Library的模塊完成，因此DAL層只需要做較少的工作即可完成對數據庫的訪問了。
