C#進行Visio二次開發之組合形狀操作

由於一朋友需要Visio實現仿真模擬Demo，因此我在原來Visio項目代碼基礎上進行改進調整，完成了其需要的功能。現將對原有Visio二次開發項目的創新思路及成果總結一下，以飨讀者，也做為一個標志，供日後參考，或者於各位同行，一起研究切磋。先貼圖展示整個項目的該款，表明此文章所托並非空穴來風、紙上談兵！

本人基於項目的Visio的二次開發文章寫了很多，其中涉及到各形狀方面的操作，但基本上都是做為一個圖形的整體來實現各種效果的，由於仿真需要，需要將換向閥實現左右變換功能，而換向閥是一個組合控件，基本上對組合控件操作都是一個整體性的操作，不能局部進行位置變換的，所以要實現這種變化，還真是費了不少功夫。

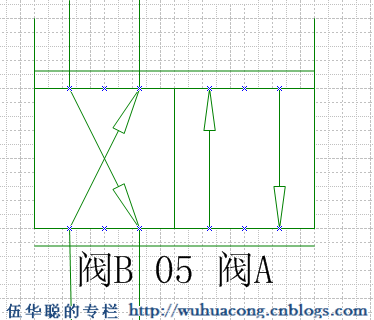

需求是要求做線路分析的時候，油經過後，組合圖形實現效果變換，如下圖所示：

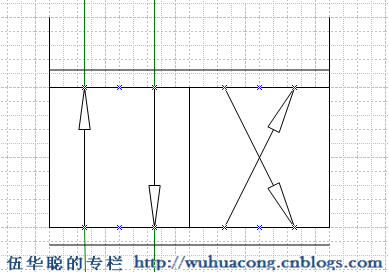

上面的圖形變化為下圖(實現了左右組合圖形的互換變化的效果）

一般光靠操作整個圖形實現變化是不太可能的，因此考慮化整為零，把其中兩個組合圖形從整體中分離，然後再進行組合操作即可。首先嘗試通過宏記錄方式查看代碼，得到分解後的形狀操作宏代碼如下所示：

Sub　Macro1()
Dim　UndoScopeID1　As　Long
UndoScopeID1　=　Application.BeginUndoScope("移動對象")
ActiveWindow.DeselectAll
ActiveWindow.Select　Application.ActiveWindow.Page.Shapes.ItemFromID(60),　visSubSelect
Application.ActiveWindow.Selection.Move　0.405512,　-0#
ActiveWindow.Selection.RemoveFromGroup
Application.EndUndoScope　UndoScopeID1,　True
ActiveWindow.DeselectAll
ActiveWindow.Select　Application.ActiveWindow.Page.Shapes.ItemFromID(25),　visSubSelect
Application.ActiveWindow.Selection.Move　0.314961,　-0#
Dim　UndoScopeID2　As　Long
UndoScopeID2　=　Application.BeginUndoScope("移動對象")
ActiveWindow.DeselectAll
ActiveWindow.Select　Application.ActiveWindow.Page.Shapes.ItemFromID(60),　visSelect
Application.ActiveWindow.Selection.Move　-0.688976,　0#
ActiveWindow.DeselectAll
ActiveWindow.Select　Application.ActiveWindow.Page.Shapes.ItemFromID(22),　visSelect
ActiveWindow.Select　Application.ActiveWindow.Page.Shapes.ItemFromID(60),　visSelect
ActiveWindow.Selection.AddToGroup
Application.EndUndoScope　UndoScopeID2,　True
End　Sub

至此，完成萬裡長征第一步，也證實分解後的圖形，可以通過移動位置的方式實現，雖然定位形狀我們不能靠 ActiveWindow.Page.Shapes.ItemFromID(60)來定位，但是我們可以通過埋在形狀中的設備類型參數來實現形狀的定位的（這裡我在設計模具的時候，把兩個形狀的的設備類型屬性分別設置為“閥A"和”閥B“）。

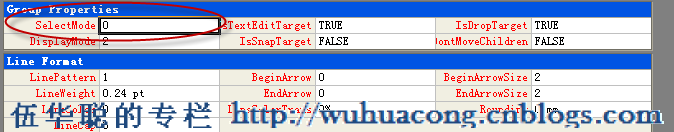

進一步分析整體組合形狀的ShapeSheet參數發現，裡面有一個很重要的參數，如下圖所示：

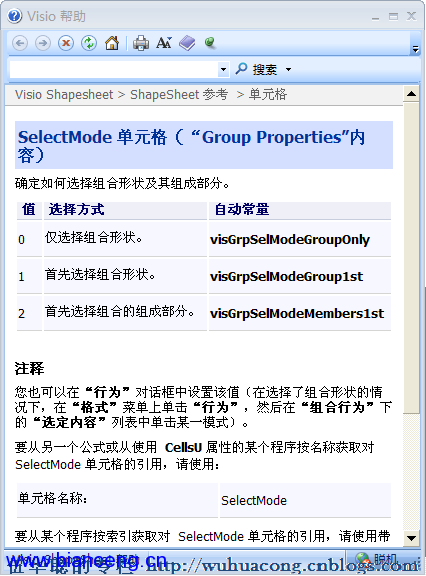

F1查看其幫助說明，如下所示

因此可以看到，可以通過該屬性的設置，來實現組合形狀的分離操作，在圖紙上實際操作一下，把0修改為1或者2，果然可以實現子形狀的選擇操作了。

建立一個操作函數，來實現選擇模式的修改，如下所示：

///　<summary>
///　設置形狀的選擇屬性
///　</summary>
///　<param　name="targetShape">指定的形狀</param>
///　<param　name="selectMode">
///　0　僅選擇組合形狀。
///　1　首先選擇組合形狀
///　2　首先選擇組合的組成部分　
///　</param>
[CLSCompliant(false)]
public　static　void　SetGroupSelectMode(Visio.Shape　targetShape,　int　selectMode)
{
targetShape.get_CellsSRC((short)VisSectionIndices.visSectionObject,　(short)VisRowIndices.visRowGroup,
(short)VisCellIndices.visGroupSelectMode).FormulaU　=　selectMode.ToString();
}

本人實現了圖形變化效果，截取項目部分代碼，作為分析研究之用，如下所示：

else　if　(equipType　==　"4/2閥")
{
VisioUtility.SetGroupSelectMode(shape,　2);//改變模式，使之可以選擇子形狀
#region　MyRegion
foreach　(Shape　subShape　in　shape.Shapes)
{
string　subEquipType　=　VisioUtility.GetShapeCellValue(subShape,　"設備類型");
if　(subEquipType　==　"閥A"　||　subEquipType　==　"閥B")
{
subShape.Text　=　subEquipType;
if　(intValue　!=　0)
{
continue;
}
try
{
VisWindow.DeselectAll();
VisWindow.Select(subShape,　(short)VisSelectArgs.visSubSelect);
if　(subEquipType　==　"閥A")
{
VisWindow.Selection.Move(0.393701,　0,　"inches");//移動到右邊
}
else　if　(subEquipType　==　"閥B")
{
VisWindow.Selection.Move(-0.393701,　-0,　"inches");//移動到左邊
}
System.Windows.Forms.Application.DoEvents();
Thread.Sleep(50);
}
catch　(Exception　ex)
{
VisWindow.DeselectAll();
}
}
}
VisioUtility.SetGroupSelectMode(shape,　0);//還原選擇模式，成為組合形狀
#endregion
}
